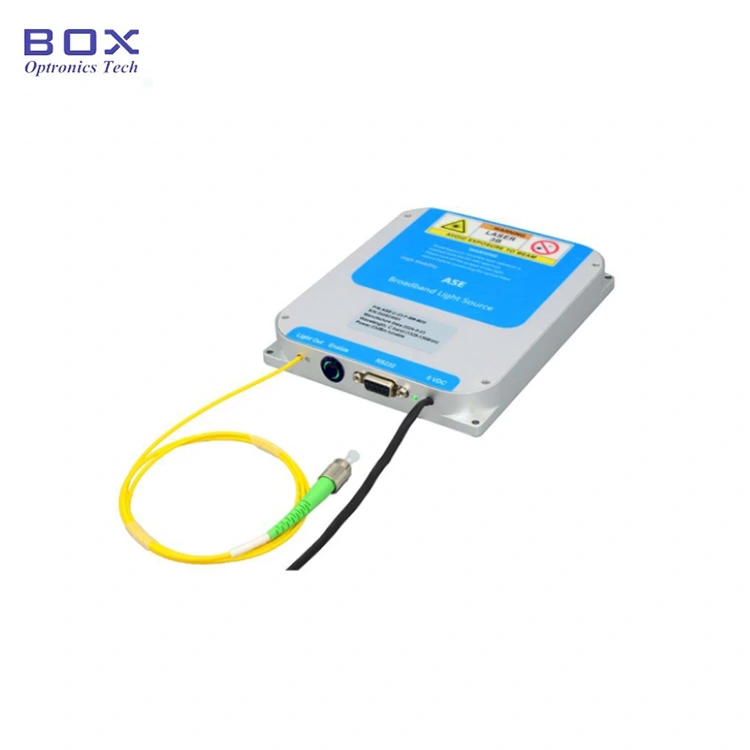

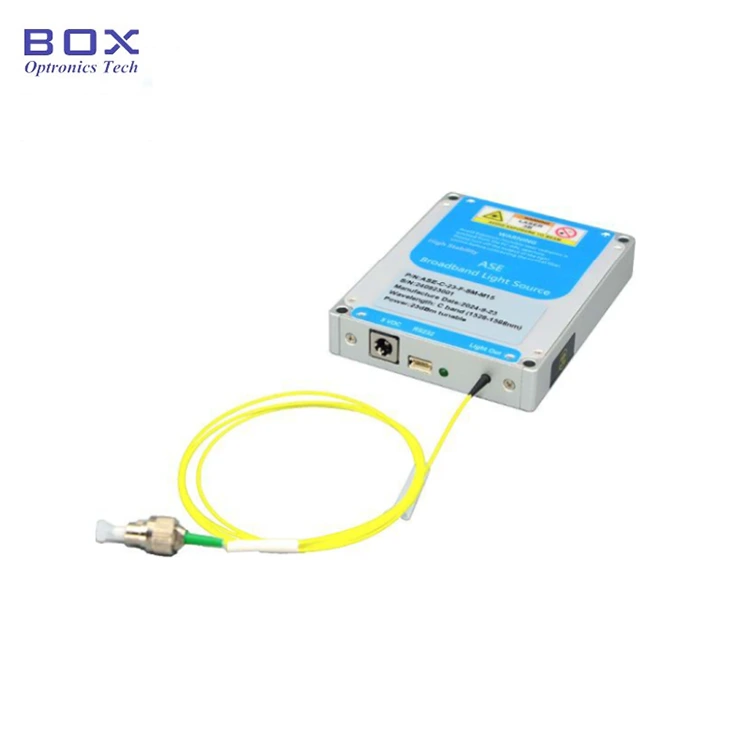

এই ASE ব্রডব্যান্ড আলোর উৎস একটি অন্তর্গত অসামঞ্জস্যপূর্ণ আলোর উৎস, যা একটি দ্বারা উত্পন্ন স্বতঃস্ফূর্ত নির্গমন সেমিকন্ডাক্টর লেজার-পাম্পড এর্বিয়াম-ডোপড কোয়ার্টজ ফাইবার। বর্ণালী সমতলকরণ প্রযুক্তি ব্রডব্যান্ড ফ্ল্যাট স্পেকট্রা অর্জন করে এবং তরঙ্গদৈর্ঘ্য সি ব্যান্ডকে কভার করে, এবং বর্ণালী সমতলতা <2dB, এসএম ফাইবার বা পিএম ফাইবারের মাধ্যমে অর্জিত আউটপুট, বহু-স্তরের পাওয়ার বিকল্প, ফাইবার অপটিক সেন্সিং অ্যাপ্লিকেশনের জন্য উপযুক্ত।
|
আইটেম |
ইউনিট |
মূল্যবোধ |
নোট |
||||||
|
বর্ণালী পরিসীমা |
nm |
1528~1569 |
|
||||||
|
আউটপুট শক্তি |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
পাওয়ার বর্ণালী ঘনত্ব |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
শক্তি নিয়ন্ত্রণ পরিসীমা |
- |
10%~100% |
ঐচ্ছিক |
||||||
|
বর্ণালী সমতলতা |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
বর্ণালী লহর |
dB |
≤0.1 |
|
||||||
|
আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
||||||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); |
≤±0.5%; ≤±1.2% |
||||||
|
মেরুকরণ অবস্থা |
- |
এলোমেলো |
রৈখিক মেরুকরণ |
|
|||||
|
PER |
dB |
≤0.2 |
≥23 |
|
|||||
|
পিগটেল ফাইবার |
- |
SMF-28 |
PM1550 |
এফসি/এপিসি |
|||||
|
যোগাযোগ ইন্টারফেস |
- |
টাচ স্ক্রিন / DB9 মহিলা (RS232) |
বেঞ্চটপ |
||||||
|
DB9 মহিলা (RS232) |
মডিউল |
||||||||
|
পাওয়ার সাপ্লাই |
- |
AC 110~240V, <30W |
বেঞ্চটপ |
||||||
|
DC 5V, <15W |
মডিউল |
||||||||
|
মাত্রা |
মিমি |
260(W)×280(D)×120(H) |
বেঞ্চটপ |
||||||
|
150(W)×125(D)×20(H) |
মডিউল |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
এসএম ঐচ্ছিক |
||||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
||||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
||||||
● উচ্চ-স্থায়িত্ব আউটপুট;
● সমতল বর্ণালী
● DB9 মহিলা(RS232) সহজে একীকরণের জন্য যোগাযোগ।
● ফাইবার অপটিক সংবেদন;
● মেডিকেল ইমেজিং;
● টেলিযোগাযোগ;
● অপটিক্যাল ডিভাইস পরীক্ষা।

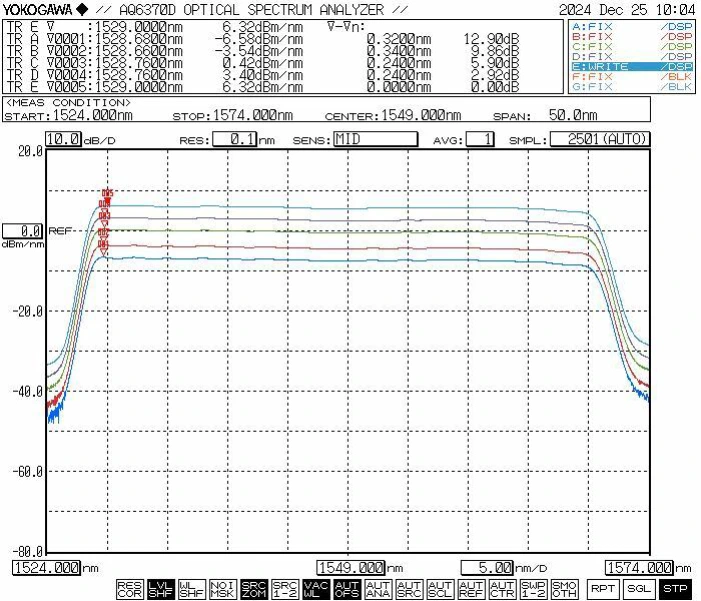

● সাধারণ বর্ণালী:
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |

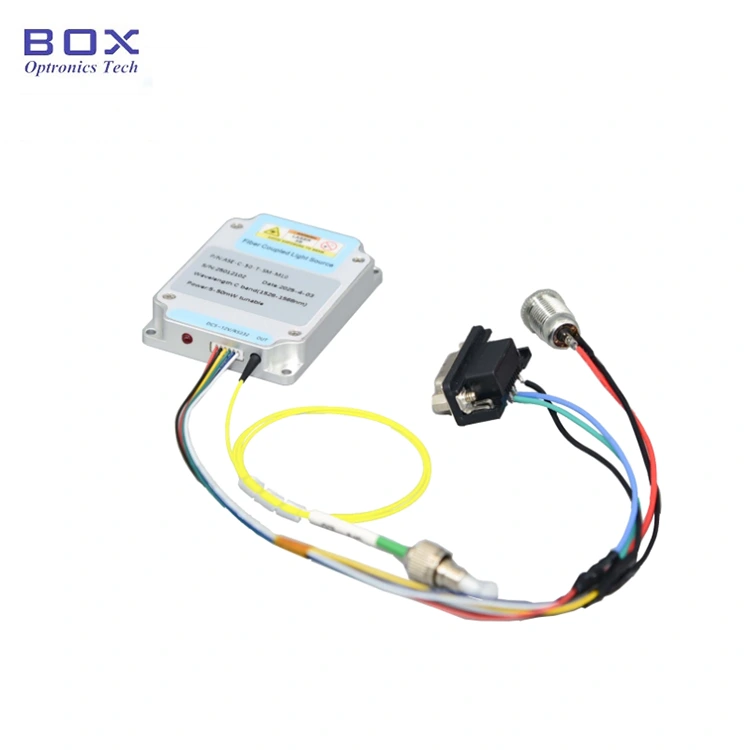

ASE আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
ডাটা ক্যাবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
5 |
অপারেশন ম্যানুয়াল |
1 |
ধাপ 1. আনপ্যাকিং এবং সমাবেশ: অনুগ্রহ করে চেক করুন যে সমাবেশের আগে আনুষাঙ্গিকগুলি সম্পূর্ণ হয়েছে কিনা।
ধাপ 2। ফাইবার জাম্পার সংযুক্ত করা: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ধুলোর ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ বা ক্ষতি নেই তা নিশ্চিত করার পরে।

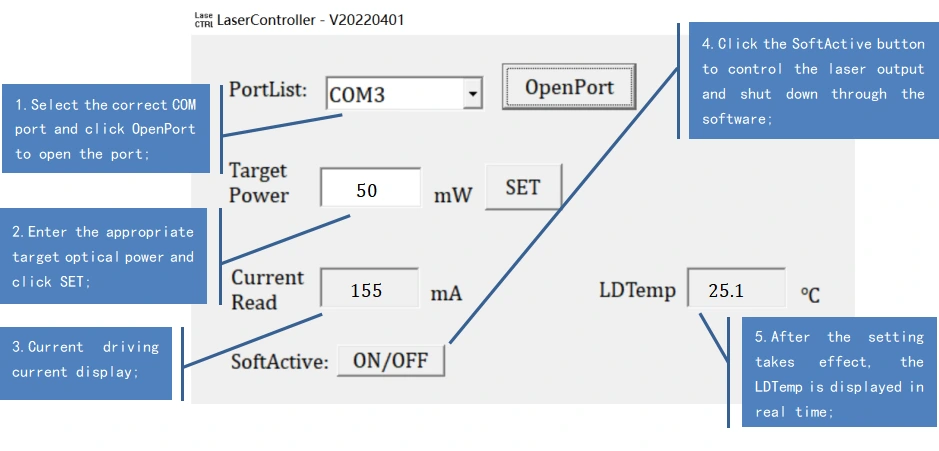

ধাপ3. পাওয়ার অ্যাডাপ্টার এবং সিরিয়াল কেবল সংযোগ করা: আলোর উত্স মডিউল এবং পাওয়ার অ্যাডাপ্টার সংযোগ করুন; সংযোগ করুন হালকা উৎস মডিউল এবং একটি USB-RS232 সংকেত তারের সাথে কম্পিউটার। (দ্রষ্টব্য: দ কম্পিউটারে প্রথমে সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে। ড্রাইভার পাওয়া যাবে CD-ROM এ বা বক্স অপট্রোনিক্স কোম্পানি থেকে প্রাপ্ত।)
সেটপি৪. ব্যবহার করুন: আলোর উৎস খুলুন সক্রিয়করণ সুইচ; আলোর উৎস আউটপুট সূচক আলো চালু আছে, এবং আছে অপটিক্যাল পাওয়ার আউটপুট। এই সময়ে, কাজ বর্তমান এবং অপটিক্যাল শক্তি মান শেষ শাটডাউনে হোস্ট কম্পিউটার দ্বারা সেট করা পরামিতিগুলি। তারা হতে পারে সংশোধিত এবং হোস্ট কম্পিউটার সফ্টওয়্যারে সংরক্ষিত (শুধুমাত্র মডেল সংস্করণের জন্য সামঞ্জস্যযোগ্য শক্তি সহ)।
ধাপ5. ব্যবহারের পরে: বন্ধ ক্লিক করুন বোতাম, পাওয়ার সাপ্লাই বন্ধ করুন এবং ফাইবার সংযোগ বিচ্ছিন্ন করুন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
শক্তি সামঞ্জস্যযোগ্য (ঐচ্ছিক) |
মাত্রা |
|
এএসই |
-XXXX |
-XX |
-XX |
-টি |
-এক্স |
|
ASE আলোর উৎস |
সি: সি-ব্যান্ড |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 2H: 200mW 4H: 400mW 5H: 500mW |
SM:SMF-28 PM:PM1550 |
টি: সহ |
M15: মডিউল M20: মডিউল বি:বেঞ্চটপ |
যেমন: ASE-C-50-SM-T-M
(অর্ডার তথ্য: সি-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স, 50mW আউটপুট শক্তি, এসএম ফাইবার সহ, শক্তি সামঞ্জস্যযোগ্য, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● ফাইবার অপটিককে ঘন ঘন প্লাগ এবং আনপ্লাগ করার পরামর্শ দেওয়া হয় না আউটপুট শেষে সংযোগকারী। এটি করতে পারে এমন ধুলো দিয়ে দূষণ এড়াতে সহায়তা করে সন্নিবেশের ক্ষতি বাড়ায় বা সংযোগকারীর শেষ মুখটি জ্বলতে পারে।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং কী সুইচ বন্ধ করা হয়, তারপর পাওয়ার সংযোগ করুন। বন্ধ করার সময়, প্রথমে বন্ধ করুন কী সুইচ; স্থিতি সূচক আলো নিভে যাওয়ার পরে, পাওয়ার সংযোগ বিচ্ছিন্ন করুন। করবেন আলোর উত্সটি কাজ করার সময় সরাসরি বিদ্যুৎ বন্ধ করবেন না।
● কম আউটপুট পাওয়ার সহ ASE ব্রডব্যান্ড লাইট সোর্স মডেলের জন্য 200 মেগাওয়াটের চেয়ে, আউটপুট ফাইবার সংযোগকারী অন্য একক-মোডের সাথে সংযুক্ত হতে পারে একটি অপসারণযোগ্য অ্যাডাপ্টারের মাধ্যমে ফাইবার ডিভাইস (ফাইবার ফ্ল্যাঞ্জ)। তবে শেষ মুখ হলে ফাইবার সংযোগকারী দূষিত হয়, এটি ক্ষতি পোড়া অত্যন্ত সংবেদনশীল যখন লেজার সক্রিয় হয়-এমনকি লেজারের শক্তি খুব কম হলেও। অতএব, ফাইবার সংযোগকারী সংযোগ করার আগে, আপনাকে অবশ্যই বিশেষ ফাইবার ব্যবহার করতে হবে পরিস্কার সরঞ্জাম পুঙ্খানুপুঙ্খভাবে শেষ মুখ পরিষ্কার. উপরন্তু, একটি ফাইবার ব্যবহার করুন শেষ মুখ পরিদর্শক সাবধানে পৃষ্ঠ পরীক্ষা, এটি সম্পূর্ণরূপে নিশ্চিত ফাইবারের মাধ্যমে সংযোগ করার আগে ধুলো এবং দূষকমুক্ত ফ্ল্যাঞ্জ ফাইবার সংযোগকারী পরিষ্কার, পরিদর্শন এবং সংযোগের সময়, আপনাকে অবশ্যই নিশ্চিত করতে হবে যে আলোর উত্সটি নিষ্ক্রিয় অবস্থায় রয়েছে; নং এর অধীনে আলোর উত্স থাকা অবস্থায় এই অপারেশনগুলি করা উচিত৷ নির্গত আলো। একবার ব্যবহার সম্পূর্ণ হলে এবং সংযোগকারীটি সংযোগ বিচ্ছিন্ন হয়ে গেলে অন্যান্য ফাইবার উপাদান থেকে, আপনি অবিলম্বে ফাইবার সংযোগকারী আবরণ আবশ্যক একটি প্রতিরক্ষামূলক ধুলো ক্যাপ সঙ্গে.
● ব্রডব্যান্ড ASE লাইট সোর্স মডেল যার আউটপুট পাওয়ার 200 মেগাওয়াট বা উচ্চতর একটি FC/APC সংযোগকারীর সাথে সমাপ্ত একটি আউটপুট পিগটেল বৈশিষ্ট্যযুক্ত হতে পারে। যাইহোক, এই সংযোগকারীটি শুধুমাত্র ব্যবহারকারীর সূচিত আউটপুট শক্তির জন্য উদ্দিষ্ট মনিটরিং (একটি অপটিক্যাল পাওয়ার মিটারের সাথে সংযোগ করে) বা একটির সাথে ইন্টারফেস করার জন্য এফসি-টার্মিনেটেড ফাইবার কলিমেটর লেজারের আউটপুটকে খালি জায়গায় নিয়ে যেতে। এটা এটিকে সরাসরি মেটানোর জন্য একটি ফ্ল্যাঞ্জ অ্যাডাপ্টার ব্যবহার না করার জন্য দৃঢ়ভাবে পরামর্শ দেওয়া হয় অন্যান্য ব্যবহারকারীর মালিকানাধীন ফাইবার বা ডিভাইসের পিগটেলের সাথে সংযোগকারী; তাই করছেন ফাইবার সংযোগকারী এবং উভয় ক্ষতির একটি উল্লেখযোগ্য ঝুঁকি বহন করে পরিবর্ধক ইউনিট নিজেই। যদি অন্যান্য তন্তুগুলির সাথে আন্তঃসংযোগের প্রয়োজন হয় তবে তা হয় ফিউশন স্প্লিসিং ব্যবহার করার জন্য সুপারিশ করা হয়; উপরন্তু, নিশ্চিত যে ধরনের ফাইবার সংযুক্ত হচ্ছে পারস্পরিক সামঞ্জস্যপূর্ণ।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; দোকান একটি শুকনো জায়গায়।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
