1. এর ভূমিকা এল-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. অপারেশন পদক্ষেপ
7. অর্ডার তথ্য
8. ডেটাশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

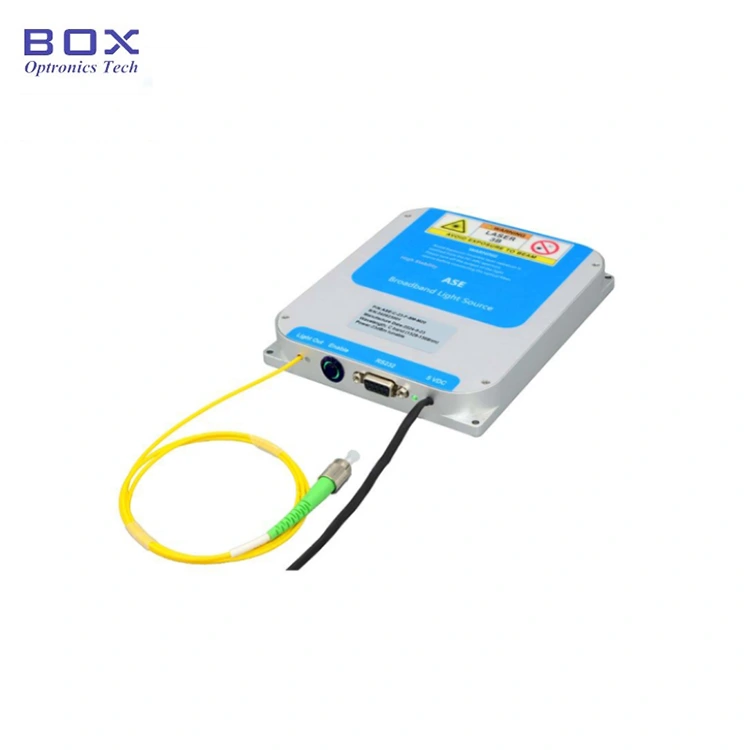

এটি একটি এল-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স অফার করে স্থিতিশীল, L-ব্যান্ড তরঙ্গদৈর্ঘ্য পরিসরে 10~200mW উচ্চ শক্তির আলোর উৎস (1567~1603nm)। উচ্চ নির্ভুলতা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, এটি একটি বিস্তৃত বর্ণালী প্রদান করে এবং কম-শব্দ আউটপুট, এটি অপটিক্যাল যোগাযোগ, ফাইবার সেন্সিং এবং এর জন্য আদর্শ করে তোলে মেডিকেল ইমেজিং।
|
আইটেম |
ইউনিট |
মূল্যবোধ |
নোট |
|||||
|
বর্ণালী পরিসীমা |
nm |
1567~1603 |
|
|||||
|
আউটপুট শক্তি |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
পাওয়ার বর্ণালী ঘনত্ব |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
শক্তি নিয়ন্ত্রণ পরিসীমা |
- |
10%~100% |
ঐচ্ছিক |
|||||
|
বর্ণালী সমতলতা |
dB |
≤2.5 (টাইপ), ≤3 (সর্বোচ্চ) |
|
|||||
|
আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
|||||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); |
≤±0.5%; ≤±1.2% |
|||||
|
PER |
dB |
≤0.2 |
≥23 |
|
||||
|
পিগটেল ফাইবার |
- |
SMF-28 |
PM1550 |
এফসি/এপিসি |
||||
|
যোগাযোগ ইন্টারফেস |
- |
টাচ স্ক্রিন / DB9 মহিলা (RS232) |
বেঞ্চটপ |
|||||
|
DB9 মহিলা (RS232) |
মডিউল |
|||||||
|
পাওয়ার সাপ্লাই |
- |
AC 110~240V, <30W |
বেঞ্চটপ |
|||||
|
DC 5V, <15W |
মডিউল |
|||||||
|
মাত্রা |
মিমি |
255(W)×285(D)×115(H) |
বেঞ্চটপ |
|||||
|
150(W)×125(D)×20(H) |
মডিউল |
|||||||
|
70(W)×90(D)×15(H) |
মডিউল |
|||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
|||||
● বর্ণালী সমতলতা ≤2.5dB;
● 10/20/50/100/200mW আউটপুট শক্তি, 10~100% সামঞ্জস্যযোগ্য;
● DB9 মহিলা(RS232) সহজে একীকরণের জন্য যোগাযোগ।
1. পণ্য অ্যাপ্লিকেশন-এল-ব্যান্ড ASE ব্রডব্যান্ড আলোর উৎস
● অপটিক্যাল ফাইবার সেন্সিং;
● মেডিকেল ইমেজিং;
● অপটিক্যাল ফাইবার যোগাযোগ।

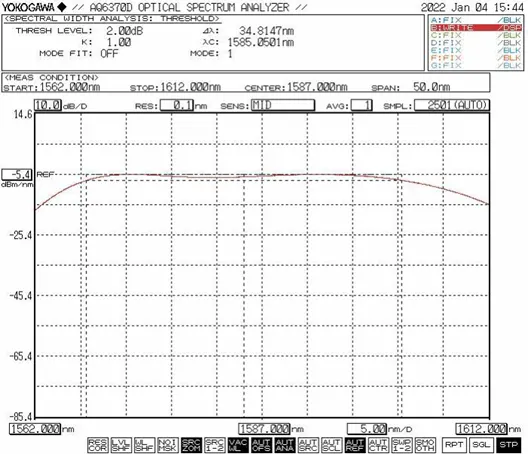

● সাধারণ বর্ণালী
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
ASE আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS485 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
5 |
অপারেশন ম্যানুয়াল |
1 |
ধাপ 1. আনপ্যাকিং এবং সমাবেশ: দয়া করে আনুষাঙ্গিক সম্পূর্ণ কিনা পরীক্ষা করুন
সমাবেশের আগে।
ধাপ 2. ফাইবার জাম্পার সংযুক্ত করা: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ধুলোর ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ বা ক্ষতি নেই তা নিশ্চিত করার পরে।

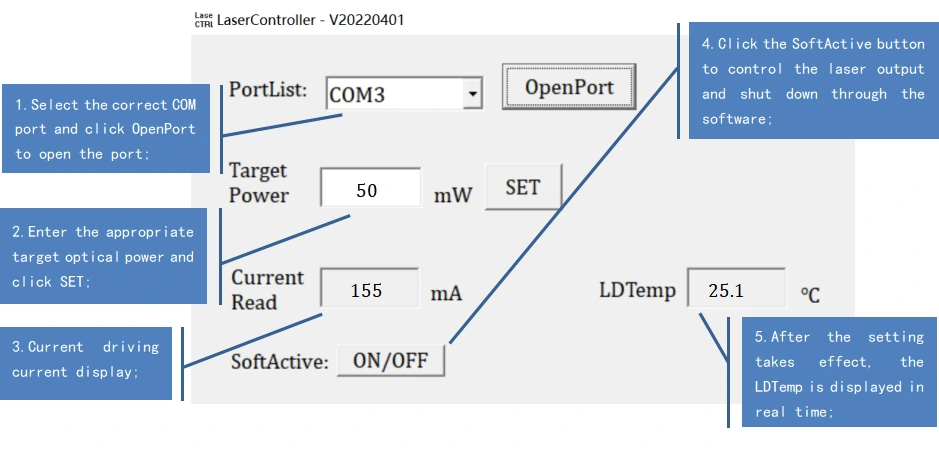

ধাপ 3. পাওয়ার অ্যাডাপ্টার সংযোগ করা এবং সিরিয়াল কেবল: আলোর উত্স মডিউল এবং পাওয়ার অ্যাডাপ্টার সংযোগ করুন; সংযোগ আলোর উত্স মডিউল এবং একটি USB-RS232 সংকেত তারের সাথে কম্পিউটার। (দ্রষ্টব্য: কম্পিউটারে প্রথমে সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে। ড্রাইভার হতে পারে CD-ROM এ পাওয়া যায় বা বক্স অপট্রোনিক্স কোম্পানি থেকে প্রাপ্ত।)
Setp4.Use: আলোর উৎস খুলুন সক্রিয়করণ সুইচ; আলোর উৎস আউটপুট সূচক আলো চালু আছে, এবং আছে অপটিক্যাল পাওয়ার আউটপুট। এই সময়ে, কাজ বর্তমান এবং অপটিক্যাল শক্তি মান শেষ শাটডাউনে হোস্ট কম্পিউটার দ্বারা সেট করা পরামিতিগুলি। তারা হতে পারে সংশোধিত এবং হোস্ট কম্পিউটার সফ্টওয়্যারে সংরক্ষিত (শুধুমাত্র মডেল সংস্করণের জন্য সামঞ্জস্যযোগ্য শক্তি সহ)।
ধাপ 5. ব্যবহারের পর: বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।
|
নাম |
বর্ণালী পরিসীমা |
আউটপুট শক্তি |
ফাইবার টাইপ |
শক্তি সামঞ্জস্যযোগ্য |
মাত্রা |
|
এএসই |
-এল |
-XX |
-XX |
-XX |
-এক্স |
|
ASE আলোর উৎস |
এল: এল-ব্যান্ড |
10:10mW 20:20mW 50:50mW 1H: 100mW 2H: 200mW |
SM:SMF-28 PM:PM1550 |
(*T:সহ) |
M15 : মডিউল M20 : মডিউল বি:বেঞ্চটপ |
যেমন: ASE-L-2H-SM-T-B
(অর্ডার তথ্য: এল-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স, 200mW আউটপুট শক্তি, শক্তি সামঞ্জস্যযোগ্য, এসএম ফাইবার সহ, বেঞ্চটপ প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● ফাইবার অপটিককে ঘন ঘন প্লাগ এবং আনপ্লাগ করার পরামর্শ দেওয়া হয় না আউটপুট শেষে সংযোগকারী। এটি করতে পারে এমন ধুলো দিয়ে দূষণ এড়াতে সহায়তা করে সন্নিবেশের ক্ষতি বাড়ায় বা সংযোগকারীর শেষ মুখটি জ্বলতে পারে।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং কী সুইচ বন্ধ করা হয়, তারপর পাওয়ার সংযোগ করুন। বন্ধ করার সময়, প্রথমে বন্ধ করুন কী সুইচ; স্থিতি সূচক আলো নিভে যাওয়ার পরে, পাওয়ার সংযোগ বিচ্ছিন্ন করুন। করবেন আলোর উত্সটি কাজ করার সময় সরাসরি বিদ্যুৎ বন্ধ করবেন না।
● যদি আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হয়, তা হয় একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; দোকান একটি শুকনো জায়গায়।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
