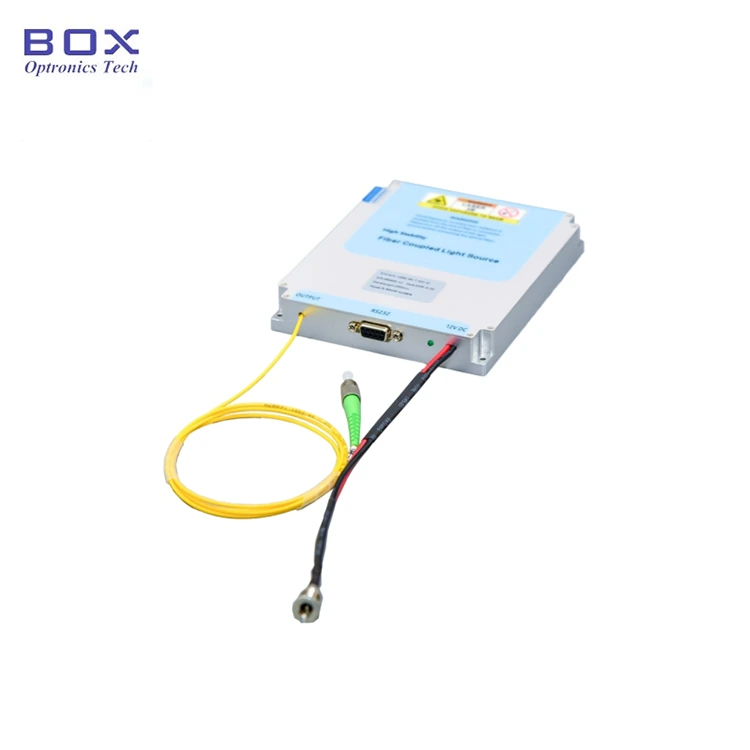

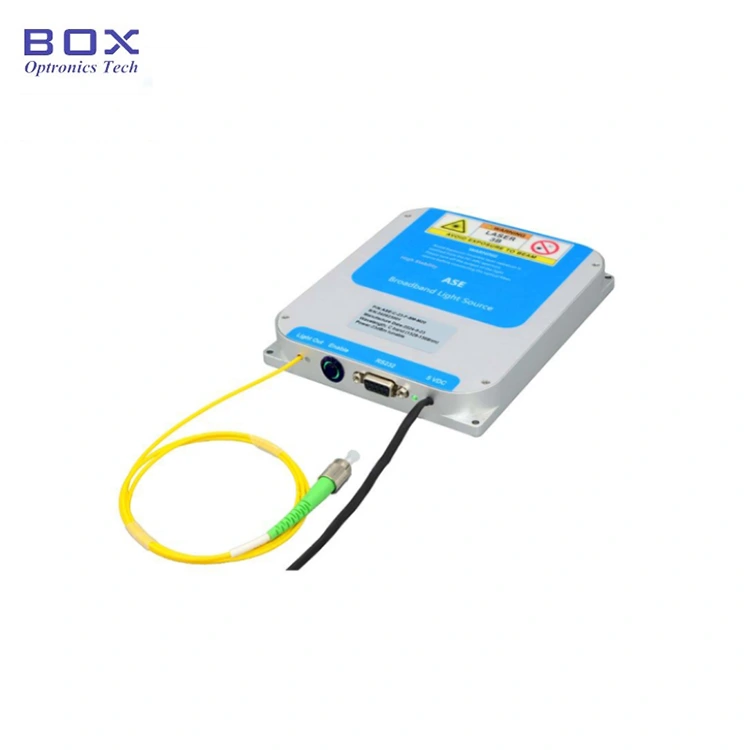

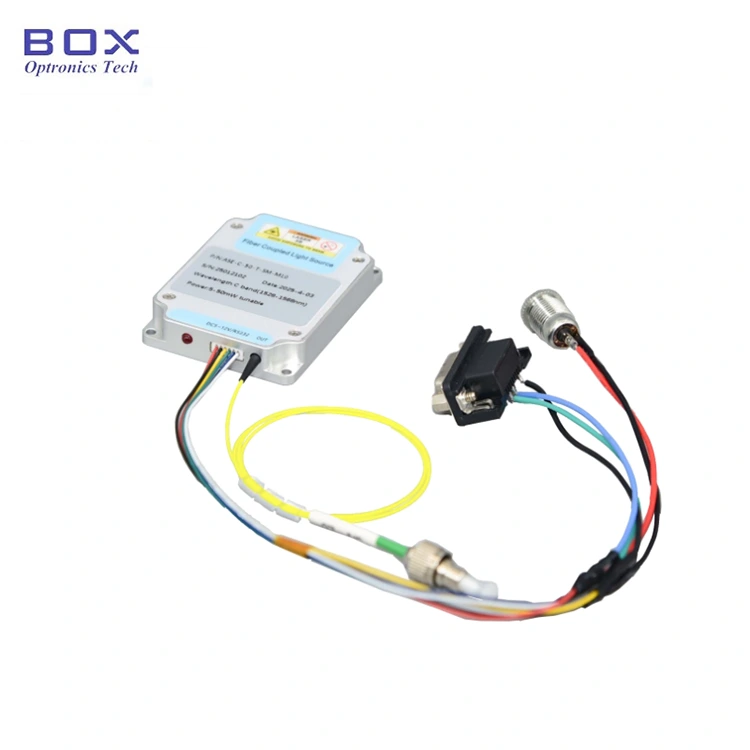

এটি একটি 1064nm ASE ব্রডব্যান্ড লাইট সোর্সের উপর ভিত্তি করে ytterbium-doped ফাইবার এবং সেমিকন্ডাক্টর পাম্প লেজার, 1040~1080nm বর্ণালী সহ কভারেজ এবং 10/20/30/50/100/500/1000mW আউটপুট পাওয়ার। সম্পূর্ণ সেট আনুষাঙ্গিক অন্তর্ভুক্ত; ব্যবহারকারী ম্যানুয়াল প্রদান করা হয়. এটি ফাইবার অপটিক ডিভাইস পরীক্ষার জন্য উপযুক্ত, FBG grating উত্পাদন, চিকিৎসা ইমেজিং, ইত্যাদি। অনুগ্রহ করে আর্দ্রতা, ধূলিকণা এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; এটা একটি শুকনো জায়গায় সংরক্ষণ করা উচিত।
|
আইটেম |
ইউনিট |
মূল্যবোধ |
নোট |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
nm |
1064±2 |
|
||||||
|
বর্ণালী পরিসীমা |
nm |
1040~1080 |
@10dB |
||||||
|
আউটপুট শক্তি |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
শক্তি নিয়ন্ত্রণ পরিসীমা |
- |
10%~100% |
ঐচ্ছিক |
||||||
|
আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
||||||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); |
≤±0.5%; |
||||||
|
মেরুকরণ অবস্থা |
- |
প্রাকৃতিক মেরুকরণ |
রৈখিক মেরুকরণ |
|
|||||
|
PER |
dB |
≤0.2 |
≥23 (10‑100mW) |
|
|||||
|
পিগটেল ফাইবার |
- |
হাই 1060 |
PM980 |
এফসি/এপিসি |
|||||
|
যোগাযোগ ইন্টারফেস |
- |
টাচ স্ক্রিন / DB9 মহিলা (RS232) |
বেঞ্চটপ |
||||||
|
DB9 মহিলা (RS232) |
মডিউল |
||||||||
|
পাওয়ার সাপ্লাই |
- |
AC 110~240V, <30W; |
বেঞ্চটপ |
||||||
|
DC 5V, <24W |
মডিউল |
||||||||
|
255(W)×285(D)×115(H) (১০, ২০, ৩০, 50, 100mW) |
বেঞ্চটপ |
||||||||
|
মাত্রা
|
মিমি |
255(W)×322(D)×115(H) (500, 1000mW) |
বেঞ্চটপ |
||||||
|
150(W)×125(D)×20(H) (১০, ২০, ৩০, 50, 100mW) |
মডিউল |
||||||||
|
139(W)×206(D)×27(H) (500, 1000mW) |
মডিউল |
||||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
||||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
||||||
● বর্ণালী সমতলতা
● আউটপুট শক্তি ঐচ্ছিক এবং নিয়মিত;
● উচ্চ স্থিতিশীলতা আউটপুট শক্তি;
● মডিউল/বেঞ্চটপ সহজ একীকরণের জন্য যোগাযোগ পর্যবেক্ষণ সহ দ্বৈত বিকল্প।
● ফাইবার সেন্সিং;
● মেডিকেল ইমেজিং;
● ফাইবার অপটিক ডিভাইস পরীক্ষা

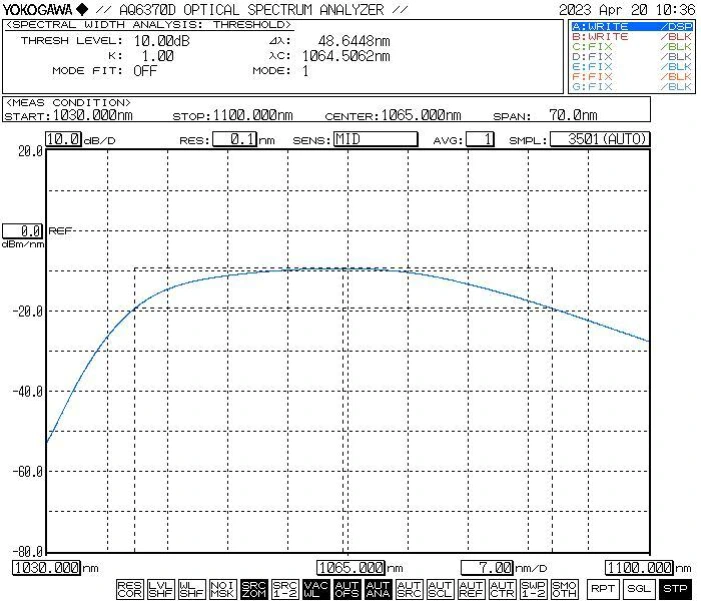

● সাধারণ বর্ণালী
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
ASE আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS232 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
5 |
অপারেশন ম্যানুয়াল |
1 |
ধাপ 1. আনপ্যাকিং এবং সমাবেশ: দয়া করে আনুষাঙ্গিক সম্পূর্ণ কিনা পরীক্ষা করুন
সমাবেশের আগে।
ধাপ 2. ফাইবার জাম্পার সংযুক্ত করা: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ধুলোর ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ বা ক্ষতি নেই তা নিশ্চিত করার পরে।
ধাপ 3. পাওয়ার অ্যাডাপ্টার সংযোগ করা এবং সিরিয়াল কেবল: আলোর উত্স মডিউল এবং পাওয়ার অ্যাডাপ্টার সংযোগ করুন; সংযোগ আলোর উত্স মডিউল এবং একটি USB-RS232 সংকেত তারের সাথে কম্পিউটার। (দ্রষ্টব্য: কম্পিউটারে প্রথমে সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে। ড্রাইভার হতে পারে CD-ROM এ পাওয়া যায় বা বক্স অপট্রোনিক্স কোম্পানি থেকে প্রাপ্ত।)

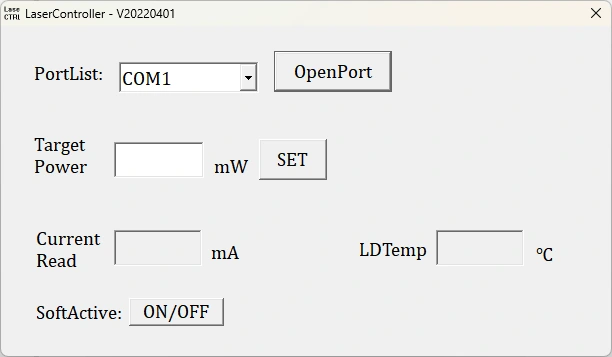

Setp4.Use: আলোর উৎস খুলুন সক্রিয়করণ সুইচ; আলোর উৎস আউটপুট সূচক আলো চালু আছে, এবং আছে অপটিক্যাল পাওয়ার আউটপুট। এই সময়ে, কাজ বর্তমান এবং অপটিক্যাল শক্তি মান শেষ শাটডাউনে হোস্ট কম্পিউটার দ্বারা সেট করা পরামিতিগুলি। তারা হতে পারে সংশোধিত এবং হোস্ট কম্পিউটার সফ্টওয়্যারে সংরক্ষিত (শুধুমাত্র মডেল সংস্করণের জন্য সামঞ্জস্যযোগ্য শক্তি সহ)।
ধাপ 5. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
শক্তি সামঞ্জস্যযোগ্য |
মাত্রা |
|
এএসই |
-XXXX |
-XX |
-XX |
-টি |
-এক্স |
|
ASE আলোর উৎস |
1064:1064nm |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 5H: 500mW 1T: 1000mW |
এসএম: হাই 1060 PM:PM980 |
টি: সামঞ্জস্যযোগ্য |
M20 : মডিউল M27: মডিউল বি:বেঞ্চটপ |
যেমন: ASE-1064-10-SM-T-M20
(অর্ডার তথ্য: 1064nm ASE ব্রডব্যান্ড লাইট সোর্স, 10mW আউটপুট শক্তি, শক্তি সামঞ্জস্যযোগ্য, SM Hi1060 ফাইবার সহ, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● ফাইবার অপটিককে ঘন ঘন প্লাগ এবং আনপ্লাগ করার পরামর্শ দেওয়া হয় না আউটপুট শেষে সংযোগকারী। এটি করতে পারে এমন ধুলো দিয়ে দূষণ এড়াতে সহায়তা করে সন্নিবেশের ক্ষতি বাড়ায় বা সংযোগকারীর শেষ মুখটি জ্বলতে পারে।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং কী সুইচ বন্ধ করা হয়, তারপর পাওয়ার সংযোগ করুন। বন্ধ করার সময়, প্রথমে বন্ধ করুন কী সুইচ; স্থিতি সূচক আলো নিভে যাওয়ার পরে, পাওয়ার সংযোগ বিচ্ছিন্ন করুন। করবেন আলোর উত্সটি কাজ করার সময় সরাসরি বিদ্যুৎ বন্ধ করবেন না।
● কম আউটপুট পাওয়ার সহ ASE ব্রডব্যান্ড লাইট সোর্স মডেলের জন্য 200 মেগাওয়াটের চেয়ে, আউটপুট ফাইবার সংযোগকারী অন্য একক-মোডের সাথে সংযুক্ত হতে পারে একটি অপসারণযোগ্য অ্যাডাপ্টারের মাধ্যমে ফাইবার ডিভাইস (ফাইবার ফ্ল্যাঞ্জ)। তবে শেষ মুখ হলে ফাইবার সংযোগকারী দূষিত হয়, এটি ক্ষতি পোড়া অত্যন্ত সংবেদনশীল যখন লেজার সক্রিয় হয়-এমনকি লেজারের শক্তি খুব কম হলেও। অতএব, ফাইবার সংযোগকারী সংযোগ করার আগে, আপনাকে অবশ্যই বিশেষ ফাইবার ব্যবহার করতে হবে পরিস্কার সরঞ্জাম পুঙ্খানুপুঙ্খভাবে শেষ মুখ পরিষ্কার. উপরন্তু, একটি ফাইবার ব্যবহার করুন শেষ মুখ পরিদর্শক সাবধানে পৃষ্ঠ পরীক্ষা, এটি সম্পূর্ণরূপে নিশ্চিত ফাইবারের মাধ্যমে সংযোগ করার আগে ধুলো এবং দূষকমুক্ত ফ্ল্যাঞ্জ ফাইবার সংযোগকারী পরিষ্কার, পরিদর্শন এবং সংযোগের সময়, আপনাকে অবশ্যই নিশ্চিত করতে হবে যে আলোর উত্সটি নিষ্ক্রিয় অবস্থায় রয়েছে; নং এর অধীনে আলোর উত্স থাকা অবস্থায় এই অপারেশনগুলি করা উচিত৷ নির্গত আলো। একবার ব্যবহার সম্পূর্ণ হলে এবং সংযোগকারীটি সংযোগ বিচ্ছিন্ন হয়ে গেলে অন্যান্য ফাইবার উপাদান থেকে, আপনি অবিলম্বে ফাইবার সংযোগকারী আবরণ আবশ্যক একটি প্রতিরক্ষামূলক ধুলো ক্যাপ সঙ্গে.
● ব্রডব্যান্ড ASE লাইট সোর্স মডেল যার আউটপুট পাওয়ার 200 মেগাওয়াট বা উচ্চতর একটি FC/APC সংযোগকারীর সাথে সমাপ্ত একটি আউটপুট পিগটেল বৈশিষ্ট্যযুক্ত হতে পারে। যাইহোক, এই সংযোগকারীটি শুধুমাত্র ব্যবহারকারীর সূচিত আউটপুট শক্তির জন্য উদ্দিষ্ট মনিটরিং (একটি অপটিক্যাল পাওয়ার মিটারের সাথে সংযোগ করে) বা একটির সাথে ইন্টারফেস করার জন্য এফসি-টার্মিনেটেড ফাইবার কলিমেটর লেজারের আউটপুটকে খালি জায়গায় নিয়ে যেতে। এটা এটিকে সরাসরি মেটানোর জন্য একটি ফ্ল্যাঞ্জ অ্যাডাপ্টার ব্যবহার না করার জন্য দৃঢ়ভাবে পরামর্শ দেওয়া হয় অন্যান্য ব্যবহারকারীর মালিকানাধীন ফাইবার বা ডিভাইসের পিগটেলের সাথে সংযোগকারী; তাই করছেন ফাইবার সংযোগকারী এবং উভয় ক্ষতির একটি উল্লেখযোগ্য ঝুঁকি বহন করে পরিবর্ধক ইউনিট নিজেই। যদি অন্যান্য তন্তুগুলির সাথে আন্তঃসংযোগের প্রয়োজন হয় তবে তা হয় ফিউশন স্প্লিসিং ব্যবহার করার জন্য সুপারিশ করা হয়; উপরন্তু, নিশ্চিত যে ধরনের ফাইবার সংযুক্ত হচ্ছে পারস্পরিক সামঞ্জস্যপূর্ণ।
● একটি শুষ্ক, আর্দ্রতা-মুক্ত পরিবেশে সরঞ্জাম সংরক্ষণ করুন৷
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
