1. ফেব্রি পেরোট এফপি লেজার সোর্স মডিউলের ভূমিকা
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

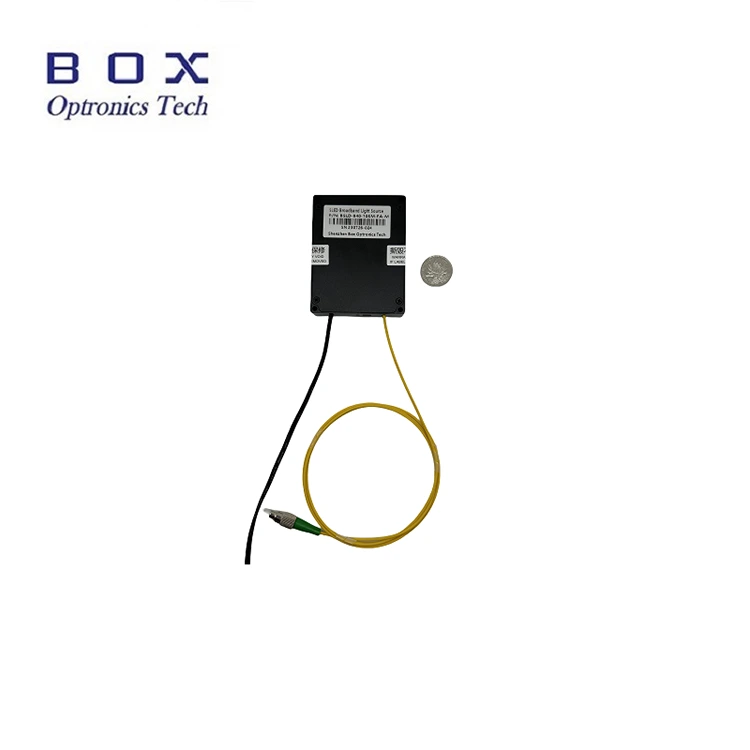

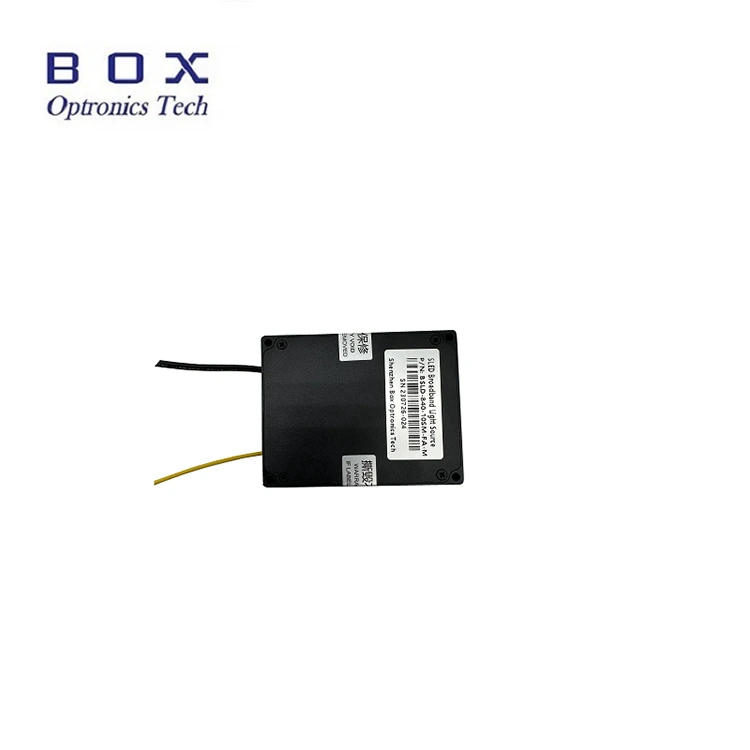

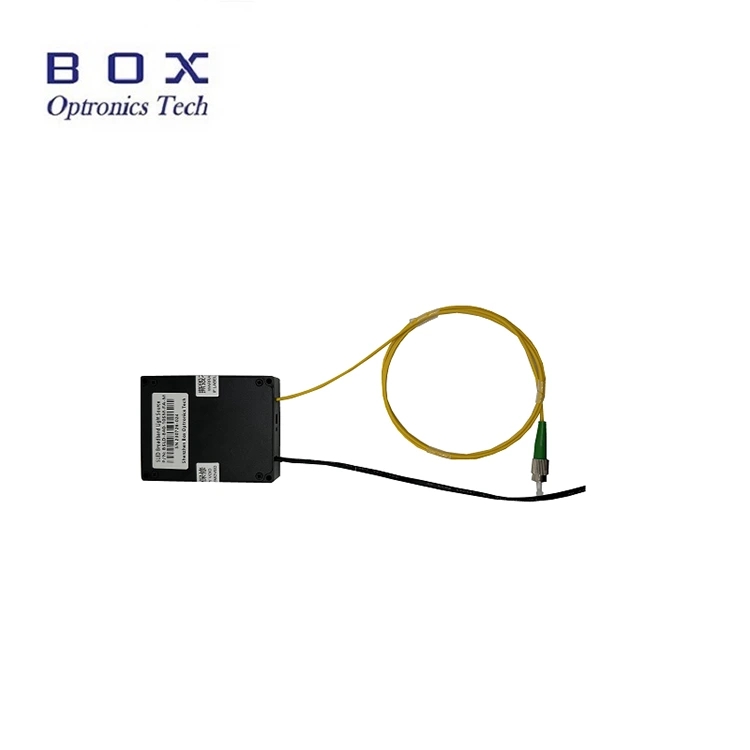

Fabry Perot FP লেজার সোর্স মডিউল একটি সেমিকন্ডাক্টর লেজার চিপ, একটি পেশাদারভাবে ডিজাইন করা ড্রাইভ সার্কিট, এবং লেজারের নিরাপদ অপারেশন, স্থিতিশীল আউটপুট শক্তি এবং বর্ণালী নিশ্চিত করতে TEC নিয়ন্ত্রণ গ্রহণ করে। 532nm, 785nm, এবং 1064nm ঐচ্ছিক। আউটপুট পাওয়ার 50mW এর বেশি। পিসি হোস্ট কমান্ড এবং সফ্টওয়্যার অপারেশন এবং ইন্টিগ্রেশন জন্য প্রদান করা হয়. বায়োমেডিকাল এবং বর্ণালী বিশ্লেষণের জন্য একটি পাম্প লেজার উত্স হিসাবে উপযুক্ত।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
||
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
532±5 |
785±5 |
1064±5 |
|
|
আউটপুট শক্তি |
mW |
>50 |
>50 |
>50 |
|
|
ফাইবার টাইপ |
- |
460-এইচপি |
হাই780 |
হাই 1060 |
|
|
পাওয়ার অস্থিরতা (স্বল্পমেয়াদী 15 মিনিট) |
dB |
≤±0.02 |
|
||
|
পাওয়ার অস্থিরতা (দীর্ঘমেয়াদী 8 ঘন্টা) |
dB |
≤±0.05 |
|
||
|
সংযোগকারী |
- |
এফসি/এপিসি |
|
||
|
মাত্রা |
মিমি |
70(W)×90(D)×18(H) |
|
||
|
পাওয়ার সাপ্লাই |
ভিডিসি |
DC 12V/2A |
XH2.54-3PIN |
||
|
সক্রিয়করণ বৈদ্যুতিক স্তর |
ভিডিসি |
4.2~5.5V |
|
||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS485) |
XH1.25-3PIN |
||
|
কন্ট্রোল সফটওয়্যার |
- |
BoxLaserCtrIV2 |
|
||
|
সিরিয়াল পোর্ট সফটওয়্যার |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
||
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
||
● 50mW উচ্চ আউটপুট শক্তি;
● স্থিতিশীল শক্তি এবং বর্ণালী;
● 70x90x18mm কমপ্যাক্ট মডিউল প্যাকেজ।
● বায়োমেডিকাল;
● বর্ণালী বিশ্লেষণ;
● অপটিক্যাল ফাইবার সেন্সর।

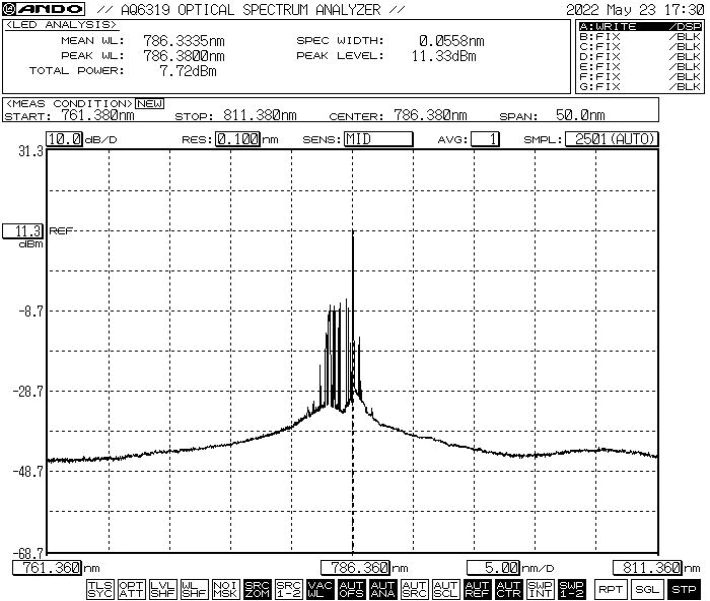

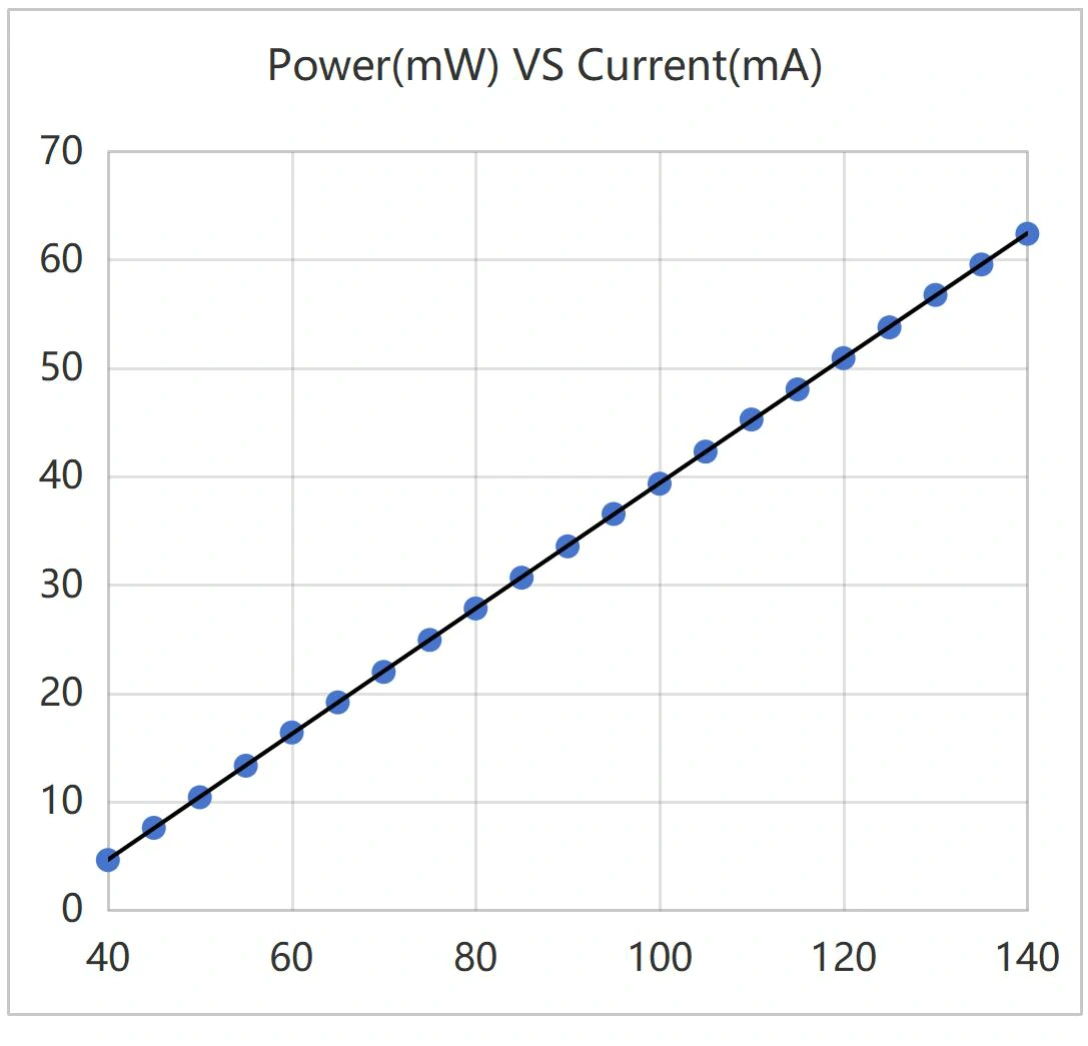

● সাধারণ বক্ররেখা: 785nm 50mW FP লেজারের উৎস
ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন।
ধাপ 2। পাওয়ার সাপ্লাই: একটি DC সুইচিং পাওয়ার সাপ্লাই বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত যা তাদের পাওয়ার সাপ্লাই প্রয়োজনীয়তা পূরণ করে। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)
ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার কানেক্টর বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ খুলুন, ফাইবারের প্রান্তের মুখটি পরীক্ষা করুন এবং ফাইবারটিকে সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারের সাথে স্প্লাইস করুন যাতে কোনও দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে পরীক্ষা করা হবে।
সেটপি৪. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: ফেব্রি পেরোট এফপি লেজার সোর্স মডিউল এবং কম্পিউটার সংযোগ করতে USB-RS485 DB9 ডেটা কেবল ব্যবহার করুন; USB-RS485 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করতে কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত এবং যোগাযোগ করা যাবে না। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।

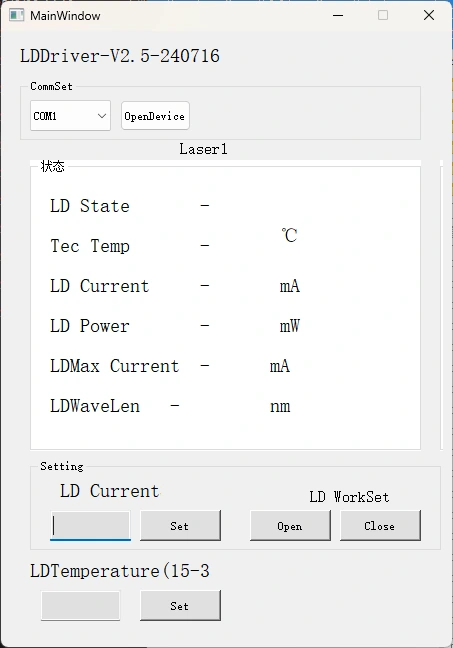

ধাপ5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স ফ্যাব্রি পেরোট এফপি লেজার সোর্স মডিউলের এলডি কারেন্ট নিয়ন্ত্রণ করতে সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার সরবরাহ করে। সঠিক পোর্ট চয়ন করুন, বর্তমান এবং তাপমাত্রা সেট করুন, তারপর খোলা বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। অবিলম্বে সম্পূর্ণ কারেন্ট প্রয়োগ করবেন না।)
ধাপ6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং ফাইবার সংযোগ বিচ্ছিন্ন করুন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
মাত্রা |
|
বিএফএল |
-এফএক্সএক্সএক্স |
-XX |
XX |
-XX |
-এক্স |
|
লেজারের উৎস |
532:532nm 785:785nm 1064:1064nm |
50:50mW |
SM: SM ফাইবার PM:PM ফাইবার |
FA:FC/APC SA:SC/APC অন্যান্য |
এম: মডিউল বি:বেঞ্চটপ |
যেমন: BFL-F1064-50SM-FA-M
(অর্ডার তথ্য: Fabry Perot FP লেজার সোর্স মডিউল, 1064nm, 50mW আউটপুট পাওয়ার, SM ফাইবার সহ, FC/APC সংযোগকারী, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদন: 10-15 কার্যদিবস। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)
আন্তর্জাতিক সরবরাহ: 3-5 কার্যদিবস।
● ধুলো দূষণ প্রতিরোধ করার জন্য ফাইবার অপটিক সংযোগকারীগুলিকে ঘন ঘন সন্নিবেশ করা বা অপসারণ করার পরামর্শ দেওয়া হয় না—যা বর্ধিত সন্নিবেশের ক্ষতি হতে পারে—অথবা ফাইবার সংযোগকারীর প্রান্তের মুখগুলি পুড়ে যেতে পারে৷
● একটি লিন্ট-ফ্রি ওয়াইপ দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং সংযোগের আগে একটি ফাইবার এন্ড-ফেস ডিটেক্টর দিয়ে পরিদর্শন করুন৷ এন্ড-ফেস বার্ন এড়াতে সর্বদা বিদ্যুৎ ছাড়া ফাইবার সংযোগ/বিচ্ছিন্ন করুন। ফাইবার অপটিক সংযোগকারী ধুলো ক্যাপ দিয়ে আবৃত করা আবশ্যক.
● আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হলে, এটি একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; একটি শুকনো জায়গায় সংরক্ষণ করুন।
● ওয়ারেন্টি সময়কাল:
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:
(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
