1. এর ভূমিকা সি-ব্যান্ড লো ফ্ল্যাটনেস ASE ব্রডব্যান্ড লাইট সোর্স
2. প্রযুক্তিগত স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. অপারেশন পদক্ষেপ
7. অর্ডার তথ্য
8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা
এটি একটি অসামঞ্জস্যপূর্ণ সি-ব্যান্ড লো ফ্ল্যাটনেস ASE ব্রডব্যান্ড লাইট সোর্স, যা একটি দ্বারা উত্পন্ন স্বতঃস্ফূর্ত নির্গমন 1526~1566nm বর্ণালী সহ একটি আর্বিয়াম-ডোপড কোয়ার্টজ ফাইবারে সেমিকন্ডাক্টর লেজার কভারেজ এবং 10/20/30/50mW আউটপুট শক্তি। আনুষাঙ্গিক সম্পূর্ণ সেট অন্তর্ভুক্ত; ব্যবহারকারী ম্যানুয়াল প্রদান করা হয়. এটি ফাইবার অপটিকের জন্য উপযুক্ত ডিভাইস টেস্টিং, এফবিজি গ্রেটিং প্রোডাকশন, মেডিকেল ইমেজিং ইত্যাদি। অনুগ্রহ করে নিন আর্দ্রতা, ধুলো এবং জারা বিরুদ্ধে সতর্কতা; এটি একটি শুষ্ক মধ্যে সংরক্ষণ করা উচিত স্থান
|
আইটেম |
ইউনিট |
মূল্যবোধ |
নোট |
|||
|
বর্ণালী পরিসীমা |
nm |
1526~1566 |
±1nm |
|||
|
আউটপুট শক্তি |
mW |
10 |
20 |
30 |
50 |
অ-সামঞ্জস্যযোগ্য |
|
পাওয়ার বর্ণালী ঘনত্ব |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
বর্ণালী সমতলতা |
dB |
≤7 |
|
|||
|
বর্ণালী লহর |
dB |
≤0.1 |
|
|||
|
আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
|||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); |
≤±0.5%; |
|||
|
মেরুকরণ অবস্থা |
- |
সম্পূর্ণরূপে অপোলারাইজড |
|
|||
|
PER |
dB |
≤0.2 |
|
|||
|
পিগটেল ফাইবার |
- |
SMF-28 |
এফসি/এপিসি |
|||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা (RS232) |
মডিউল |
|||
|
পাওয়ার সাপ্লাই |
- |
DC 5V, <15W |
মডিউল |
|||
|

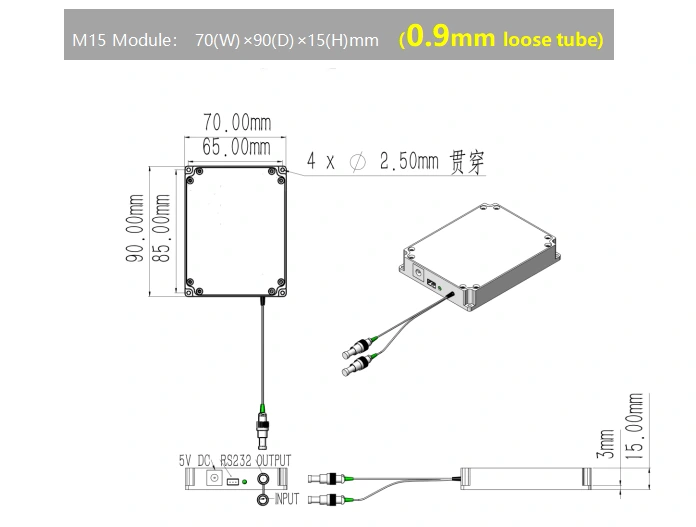

মাত্রা |
মিমি |
10~30mW: 40(W)×60(D)×10(H) |
মডিউল |
|||
|
10~50mW: 70(W)×90(D)×15(H) |
||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
|||
● Cose কার্যকর;
● প্রশস্ত বর্ণালী;
● উচ্চ স্থায়িত্ব আউটপুট শক্তি।
● অপটিক্যাল ফাইবার সেন্সিং;
● মেডিকেল ইমেজিং;
● ফাইবার অপটিক ডিভাইস পরীক্ষা।

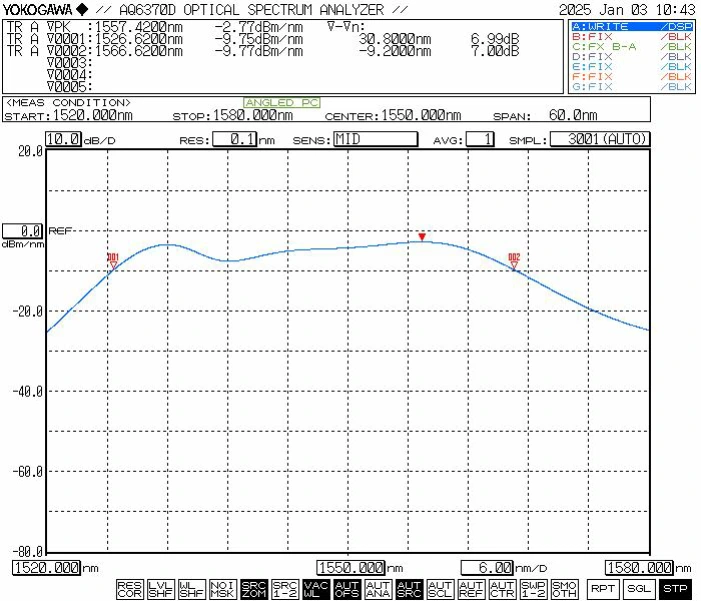

● সাধারণ বর্ণালী
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
ASE আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS232 DB9 সিগন্যাল কেবল |
1 |
|
3 |
DB9- 3PIN 232 সিগন্যাল কেবল |
1 |
|
4 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
5 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
6 |
অপারেশন ম্যানুয়াল |
1 |

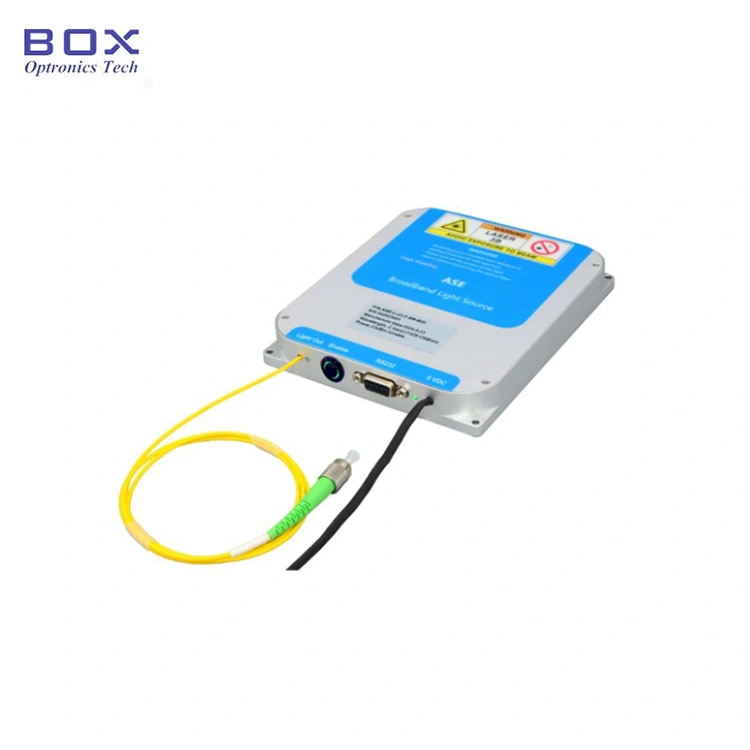

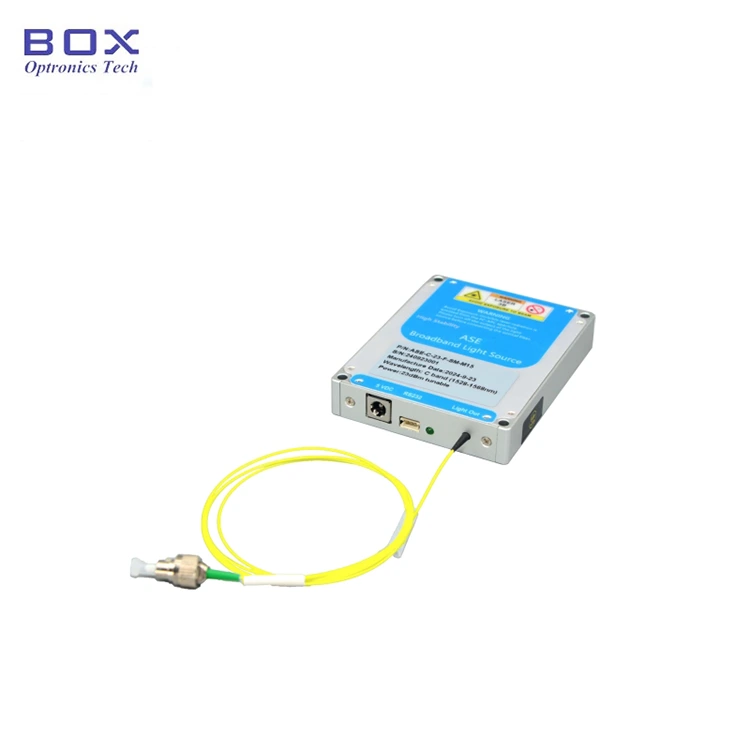

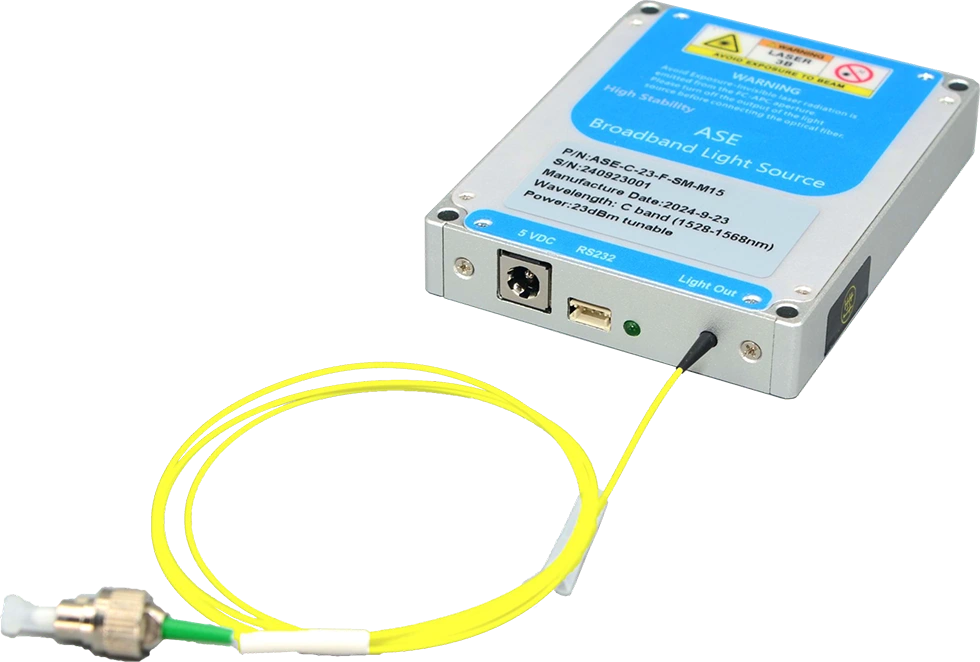

ধাপ 1। চেহারা: বাম থেকে ডানে- শক্তি পোর্ট, ZH2.54 (3-পিন) সিরিয়াল কমিউনিকেশন ইন্টারফেস, পাওয়ার ইন্ডিকেটর LED, এবং অপটিক্যাল আউটপুটের জন্য একক-মোড ফাইবার পোর্ট।

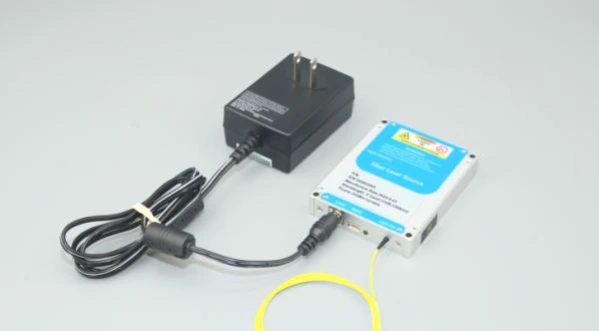

ধাপ 2. পাওয়ার সাপ্লাই: ডিফল্ট পাওয়ার ইনপুট পোর্ট একটি DC 5.5×2.1 মিমি ইন্টারফেস; একটি ম্যাচিং DC 5V পাওয়ার অ্যাডাপ্টার সেই সময়ে ইউনিটের সাথে অন্তর্ভুক্ত করা হয়েছে চালানের আলোর উৎসের সাথে পাওয়ার অ্যাডাপ্টার সংযোগ করার পদ্ধতি মডিউলটি সহগামী চিত্রে চিত্রিত করা হয়েছে; আপনি ব্যবহার নিশ্চিত করুন শুধুমাত্র আসল, বান্ডিল পাওয়ার অ্যাডাপ্টার। একটি বেমানান শক্তি ব্যবহার অ্যাডাপ্টারের আলোর উৎসের ক্ষতি হতে পারে। বিকল্পভাবে, একটি সংস্করণ একটি U-আকৃতির টার্মিনাল সংযোগকারী সহ একটি পাওয়ার তারের বৈশিষ্ট্য উপলব্ধ একটি সুইচিং পাওয়ার সাপ্লাই সংযোগ সহজতর; যাইহোক, এই বিকল্প হতে হবে কেনার সময় বিশেষভাবে অনুরোধ করা হয়েছে।
ধাপ3. ফাইবার প্যাচ কর্ড সংযুক্ত করা: ফাইবার সংযোগকারী থেকে ডাস্ট ক্যাপ সরান এবং ফাইবার শেষ মুখ পরিদর্শন করুন; এটি অন্যের সাথে সংযোগ করার আগে নিশ্চিত করুন যে এটি দূষণ বা ক্ষতিমুক্ত ফাইবার অপটিক উপাদান বা পরীক্ষার সরঞ্জাম। উচ্চ শক্তির আলোর উত্সের জন্য, এটি সংযোগের জন্য ফিউশন স্প্লাইসিং ব্যবহার করার পরামর্শ দেওয়া হয়।
Setp4.আলোর উৎস সংযোগ করা হোস্ট পিসিতে মডিউল: আসল USB-to-RS232 সিরিয়াল ডেটা কেবল ব্যবহার করুন কম্পিউটারে মডিউল সংযোগ করতে আলোর উত্স মডিউল সহ অন্তর্ভুক্ত। কম্পিউটারের জন্য একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভারের পূর্বে ইনস্টলেশন প্রয়োজন USB-to-RS232 তারের সঠিকভাবে চিনতে; অন্যথায়, হোস্ট সফ্টওয়্যার হবে একটি সঠিক সংযোগ স্থাপন করতে বা আলোর সাথে যোগাযোগ করতে অক্ষম উৎস মডিউল। প্রয়োজনীয় ড্রাইভার পেতে অনুগ্রহ করে বক্স অপট্রোনিক্সের সাথে যোগাযোগ করুন।
ধাপ5. সফ্টওয়্যার: সামঞ্জস্যযোগ্য শক্তি সহ ASE আলোর উত্স মডিউল পণ্যগুলির জন্য, অপটিক্যাল আউটপুট শক্তি হোস্ট সফ্টওয়্যার মাধ্যমে নিয়ন্ত্রিত করা যেতে পারে; স্থির শক্তির জন্য মডেল, শক্তি স্তর সমন্বয় করা যাবে না.
|
নাম |
তরঙ্গদৈর্ঘ্য |
সমতলতা |
আউটপুট শক্তি |
ফাইবার টাইপ |
মাত্রা |
|
এএসই |
C |
-F7 |
-XX |
XX |
-এক্স |
|
ASE আলোর উৎস |
সি: সি-ব্যান্ড |
F7:≤7dB |
10 :10 মেগাওয়াট 20:20 মেগাওয়াট 30:30mW 50:50mW |
SM:SMF-28e |
এম: মডিউল বি:বেঞ্চটপ |
যেমন: ASE-C-F7-20-SM-M
(অর্ডার তথ্য: সি-ব্যান্ড লো ফ্ল্যাটনেস ASE ব্রডব্যান্ড লাইট সোর্স, বর্ণালী সমতলতা≤7dB, 20mW আউটপুট পাওয়ার, এসএম ফাইবার সহ, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● পরিচ্ছন্ন এন্ড-ফেস অবস্থার অধীনে, একক-মোড ফাইবার (যেমন হাই-1060, PM980, G652D, বা PM1550) এর তাত্ত্বিক শক্তি সহনশীলতা রয়েছে প্রায় 200 মেগাওয়াট একটানা আলো। ফলস্বরূপ, আলোর উত্স এবং জন্য 200 মেগাওয়াটের নিচে আউটপুট পাওয়ার লেভেল সহ অ্যামপ্লিফায়ার, আউটপুট ফাইবার সংযোগকারী স্ট্যান্ডার্ড অ্যাডাপ্টার ব্যবহার করে অন্যান্য একক-মোড ফাইবার ডিভাইসের সাথে সংযুক্ত করা যেতে পারে (ফাইবার ফ্ল্যাঞ্জ)। যাইহোক, যদি ফাইবার সংযোগকারী শেষ মুখ দূষিত হয়, এটি লেজার সক্রিয় হওয়ার মুহুর্তে বার্ন-আউট হওয়ার জন্য অত্যন্ত সংবেদনশীল - এমনকি যদি লেজারের শক্তি খুবই কম। অতএব, কোন ফাইবার সংযোগ করার আগে, সংযোগকারীর শেষ মুখ বিশেষ ফাইবার পরিষ্কার ব্যবহার করে পুঙ্খানুপুঙ্খভাবে পরিষ্কার করা আবশ্যক টুলস উপরন্তু, একটি ফাইবার এন্ড-ফেস ইন্সপেক্টর সাবধানে ব্যবহার করা উচিত এটি সম্পূর্ণরূপে ধুলো এবং দূষক মুক্ত কিনা তা নিশ্চিত করতে পৃষ্ঠটি পরীক্ষা করুন ফাইবার ফ্ল্যাঞ্জের মাধ্যমে সংযোগের সাথে এগিয়ে যাওয়ার আগে।
● ফাইবার অপটিক সংযোগকারী পরিষ্কার, পরিদর্শন বা সংযোগ করার সময়, আপনি নিশ্চিত করতে হবে যে আলোর উত্স আলো নির্গত করছে না; কোনো অবস্থাতেই নয় আলো সক্রিয় থাকাকালীন অপারেশন করা উচিত। ব্যবহার শেষ হলে এবং অন্যান্য ফাইবার অপটিক সংযোগকারী থেকে সংযোগ বিচ্ছিন্ন করার পরে, সংযোগকারী আবশ্যক একটি ধুলো ক্যাপ সঙ্গে লাগানো হবে.
● যদি আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হয়, তা হয় একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।
● ঘন ঘন ফাইবার অপটিক ঢোকানো বা অপসারণ করার পরামর্শ দেওয়া হয় না আউটপুট শেষে সংযোগকারী, ধুলো দূষণ প্রতিরোধ করার জন্য - যা করতে পারে বর্ধিত সন্নিবেশ ক্ষতি বা ফাইবার সংযোগকারীর শেষ মুখের ক্ষতির দিকে পরিচালিত করে।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; দোকান একটি শুকনো জায়গায়।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
