1. এর ভূমিকা 1030nm ASE ব্রডব্যান্ড লাইট সোর্স
2. প্রযুক্তিগত স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

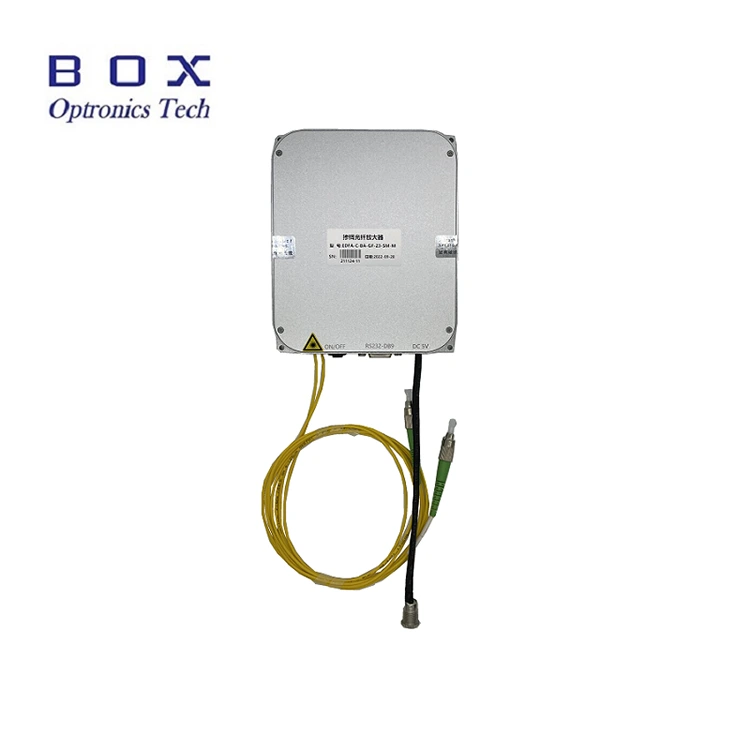

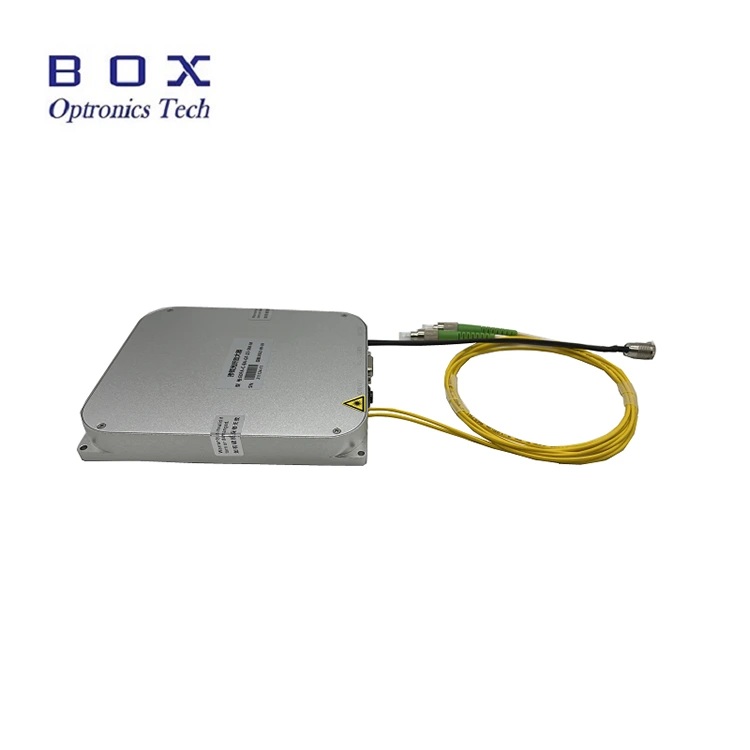

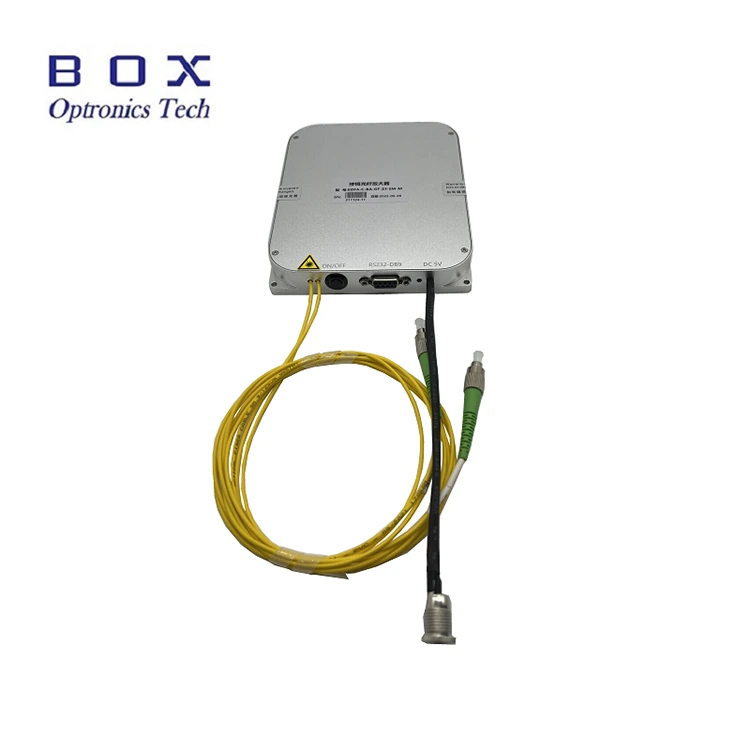

এটি একটি 1030nm ASE ব্রডব্যান্ড লাইট সোর্সের উপর ভিত্তি করে ytterbium-doped ফাইবার এবং সেমিকন্ডাক্টর পাম্প লেজার, 1030nm বর্ণালী সহ কভারেজ, 10/20/30/50/100/500/1000mW আউটপুট শক্তি, এবং মেরুকরণ বিলুপ্তির অনুপাত 0.2 ডিবি হিসাবে কম। আনুষাঙ্গিক সম্পূর্ণ সেট অন্তর্ভুক্ত; ব্যবহারকারী ম্যানুয়াল প্রদান করা হয়। এটি ফাইবার অপটিকের জন্য উপযুক্ত ডিভাইস টেস্টিং, এফবিজি গ্রেটিং প্রোডাকশন, মেডিকেল ইমেজিং ইত্যাদি।
|
আইটেম |
ইউনিট |
মূল্যবোধ |
নোট |
||||||
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
nm |
1030±2 |
|
||||||
|
বর্ণালী পরিসীমা |
nm |
1018~1044 |
@10dB |
||||||
|
আউটপুট শক্তি |
mW |
10 |
20 |
30 |
50 |
100 |
500 |
1000 |
|
|
শক্তি নিয়ন্ত্রণ পরিসীমা |
- |
10%~100% |
ঐচ্ছিক |
||||||
|
আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
||||||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02(15মিনিট); |
≤±0.5%; ≤±1.2% |
||||||
|
মেরুকরণ অবস্থা |
- |
প্রাকৃতিক মেরুকরণ |
রৈখিক মেরুকরণ |
|
|||||
|
PER |
dB |
≤0.2 |
≥23(10-100mW) |
|
|||||
|
পিগটেল ফাইবার |
- |
হাই 1060 |
PM980 |
এফসি/এপিসি |
|||||
|
যোগাযোগ ইন্টারফেস |
- |
টাচ স্ক্রিন / DB9 মহিলা(RS232) |
বেঞ্চটপ |
||||||
|
DB9 মহিলা(RS232) |
মডিউল |
||||||||
|
পাওয়ার সাপ্লাই |
- |
AC 110~240V, <30W |
বেঞ্চটপ |
||||||
|
DC 5V, <24W |
মডিউল |
||||||||
|
মাত্রা |
মিমি |
255(W)×285(D)×115(H) |
বেঞ্চটপ |
||||||
|
255(W)×322(D)×115(H) |
বেঞ্চটপ |
||||||||
|
150(W)×125(D)×20(H) |
মডিউল |
||||||||
|
139(W)×206(D)×27(H) |
মডিউল |
||||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
||||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
||||||
● বর্ণালী সমতলতা
● আউটপুট শক্তি ঐচ্ছিক এবং নিয়মিত;
● দীর্ঘমেয়াদী তরঙ্গদৈর্ঘ্য এবং শক্তি স্থিতিশীল;
● DB9 মহিলা(RS232) সহজে একীকরণের জন্য যোগাযোগ।
● ফাইবার সংবেদন;
● মেডিকেল ইমেজিং;
● ফাইবার অপটিক ডিভাইস পরীক্ষা।

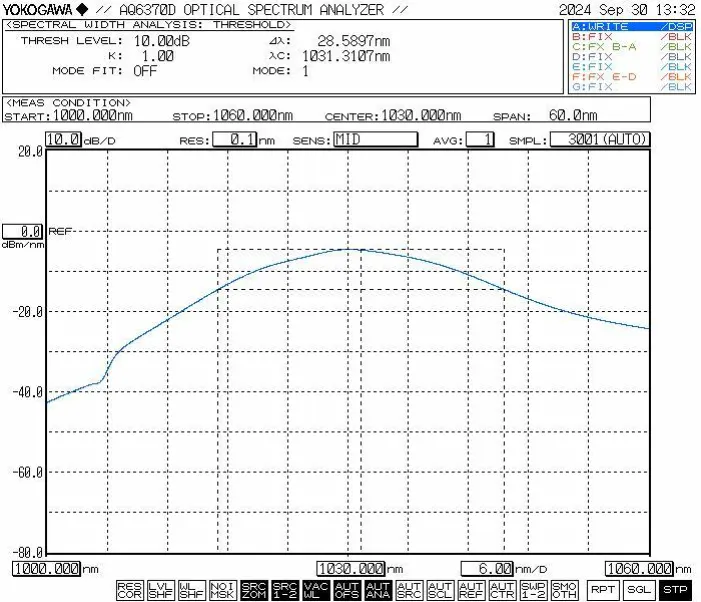

● সাধারণ বর্ণালী
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
ASE আলোর উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS232 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
5 |
অপারেশন ম্যানুয়াল |
1 |
1. অপারেশন স্টেপস-1030nm ASE ব্রডব্যান্ড লাইট সোর্স
ধাপ 1. আনপ্যাকিং এবং সমাবেশ: দয়া করে আনুষাঙ্গিক সম্পূর্ণ কিনা পরীক্ষা করুন
সমাবেশের আগে।
ধাপ 2. ফাইবার জাম্পার সংযুক্ত করা: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ধুলোর ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ বা ক্ষতি নেই তা নিশ্চিত করার পরে।
ধাপ 3. পাওয়ার অ্যাডাপ্টার সংযোগ করা এবং সিরিয়াল কেবল: আলোর উত্স মডিউল এবং পাওয়ার অ্যাডাপ্টার সংযোগ করুন; সংযোগ আলোর উত্স মডিউল এবং একটি USB-RS232 সংকেত তারের সাথে কম্পিউটার। (দ্রষ্টব্য: কম্পিউটারে প্রথমে সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে। ড্রাইভার হতে পারে CD-ROM এ পাওয়া যায় বা বক্স অপট্রোনিক্স কোম্পানি থেকে প্রাপ্ত।)
Setp4.Use: আলোর উৎস খুলুন সক্রিয়করণ সুইচ; আলোর উৎস আউটপুট সূচক আলো চালু আছে, এবং আছে অপটিক্যাল পাওয়ার আউটপুট। এই সময়ে, কাজ বর্তমান এবং অপটিক্যাল শক্তি মান শেষ শাটডাউনে হোস্ট কম্পিউটার দ্বারা সেট করা পরামিতিগুলি। তারা হতে পারে সংশোধিত এবং হোস্ট কম্পিউটার সফ্টওয়্যারে সংরক্ষিত (শুধুমাত্র মডেল সংস্করণের জন্য সামঞ্জস্যযোগ্য শক্তি সহ)।
ধাপ 5. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
শক্তি সামঞ্জস্যযোগ্য |
মাত্রা |
|
এএসই |
-XXXX |
-XX |
-XX |
-টি |
-এক্স |
|
ASE আলোর উৎস |
1030:1030nm |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 5H: 500mW 1T: 1000mW |
এসএম: হাই 1060 PM:PM980 |
টি: সামঞ্জস্যযোগ্য |
M20 : মডিউল M27: মডিউল বি:বেঞ্চটপ |
যেমন: ASE-1030-5HSM-B
(অর্ডার তথ্য: 1030nm ASE ব্রডব্যান্ড লাইট সোর্স, 500mW আউটপুট শক্তি, SM Hi1060 ফাইবার সহ, বেঞ্চটপ প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● ফাইবার অপটিক সংযোগকারী সংযোগ করার আগে, বিশেষ পরিষ্কার সংযোগকারীর শেষ মুখগুলি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করতে সরঞ্জামগুলি ব্যবহার করা আবশ্যক। উপরন্তু, একটি ফাইবার এন্ড-ফেস ইন্সপেক্টর সাবধানে ব্যবহার করা উচিত তারা সম্পূর্ণরূপে ধুলো মুক্ত এবং নিশ্চিত করতে পৃষ্ঠতল পরীক্ষা করুন একটি ফাইবার ফ্ল্যাঞ্জের মাধ্যমে সংযোগ করার আগে দূষক। পরিষ্কার করার সময়, পরিদর্শন, এবং ফাইবার অপটিক শেষ মুখের সংযোগ, এটা নিশ্চিত করা অপরিহার্য যে আলোর উৎস একটি নিষ্ক্রিয় অবস্থায় আছে; কোন অবস্থাতেই উচিত নয় আলো সঞ্চারিত হওয়ার সময় এই অপারেশনগুলি করা হয়। একবার ব্যবহার করা হয় সম্পূর্ণ এবং সংযোগকারী অন্যান্য ফাইবার অপটিক থেকে সংযোগ বিচ্ছিন্ন করা হয়েছে সংযোগকারী, ফাইবার সংযোগকারী একটি প্রতিরক্ষামূলক ধুলো ক্যাপ সঙ্গে লাগানো আবশ্যক.
● ব্রডব্যান্ড ASE লাইট সোর্স মডেল যার আউটপুট পাওয়ার 200 মেগাওয়াট বা উচ্চতর একটি FC/APC সংযোগকারীর সাথে সমাপ্ত একটি আউটপুট পিগটেল বৈশিষ্ট্যযুক্ত হতে পারে। যাইহোক, এই সংযোগকারীটি শুধুমাত্র ব্যবহারকারীর সূচিত আউটপুট শক্তির জন্য উদ্দিষ্ট মনিটরিং (একটি অপটিক্যাল পাওয়ার মিটারের সাথে সংযোগ করে) বা একটির সাথে ইন্টারফেস করার জন্য এফসি-টার্মিনেটেড ফাইবার কলিমেটর লেজারের আউটপুটকে খালি জায়গায় নিয়ে যেতে। এটা এটিকে সরাসরি মেটানোর জন্য একটি ফ্ল্যাঞ্জ অ্যাডাপ্টার ব্যবহার না করার জন্য দৃঢ়ভাবে পরামর্শ দেওয়া হয় অন্যান্য ব্যবহারকারীর মালিকানাধীন ফাইবার বা ডিভাইসের পিগটেলের সাথে সংযোগকারী; তাই করছেন ফাইবার সংযোগকারী এবং উভয় ক্ষতির একটি উল্লেখযোগ্য ঝুঁকি বহন করে পরিবর্ধক ইউনিট নিজেই। যদি অন্যান্য তন্তুগুলির সাথে আন্তঃসংযোগের প্রয়োজন হয় তবে তা হয় ফিউশন স্প্লিসিং ব্যবহার করার জন্য সুপারিশ করা হয়; উপরন্তু, নিশ্চিত যে ধরনের ফাইবার সংযুক্ত হচ্ছে পারস্পরিক সামঞ্জস্যপূর্ণ।
● এটি ঘন ঘন সন্নিবেশ করা বা অপসারণের বিরুদ্ধে দৃঢ়ভাবে পরামর্শ দেওয়া হয়৷ ধুলো প্রতিরোধ করার জন্য আউটপুট পোর্টে ফাইবার অপটিক সংযোগকারী দূষণ-যা বর্ধিত সন্নিবেশের ক্ষতি হতে পারে—অথবা পুড়ে যেতে পারে ফাইবার সংযোগকারীর শেষ মুখ।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং উভয়ই কী সুইচ বন্ধ করা হয়, তারপর পাওয়ার সাপ্লাই সংযোগ করুন। বন্ধ করার সময়, প্রথমে চাবির সুইচ বন্ধ করুন এবং পাওয়ার সাপ্লাই বিচ্ছিন্ন করুন আউটপুট সূচক আলো নিভে গেছে। কখনই সরাসরি পাওয়ার বন্ধ করবেন না আলোর উত্সটি চালু থাকার সময় সরবরাহ করুন।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; এটা একটি শুকনো জায়গায় সংরক্ষণ করা উচিত।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
