1. এর ভূমিকা 1064nm মাল্টিমোড ফাইবার হাই-পাওয়ার পাম্প উৎস
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. স্ট্যান্ডার্ড আনুষাঙ্গিক
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

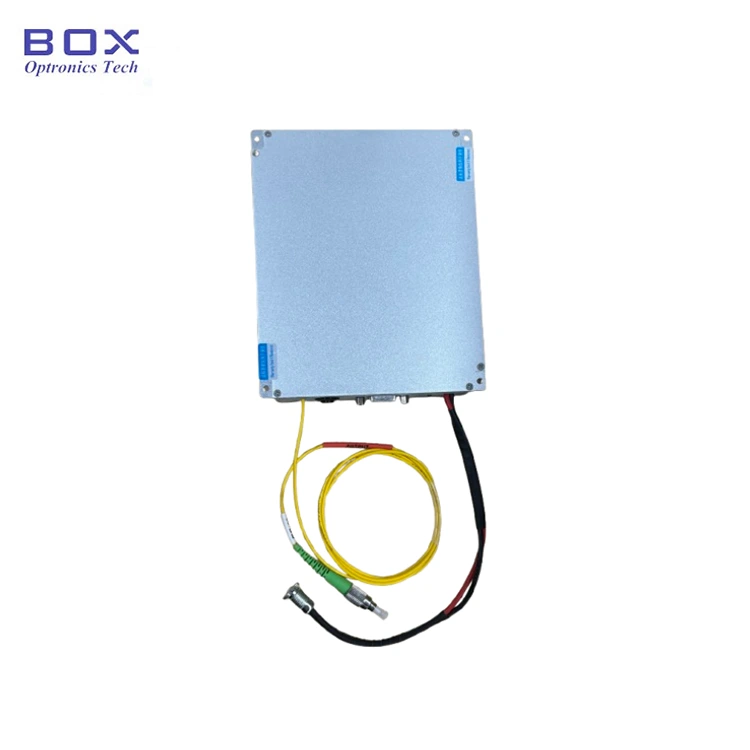

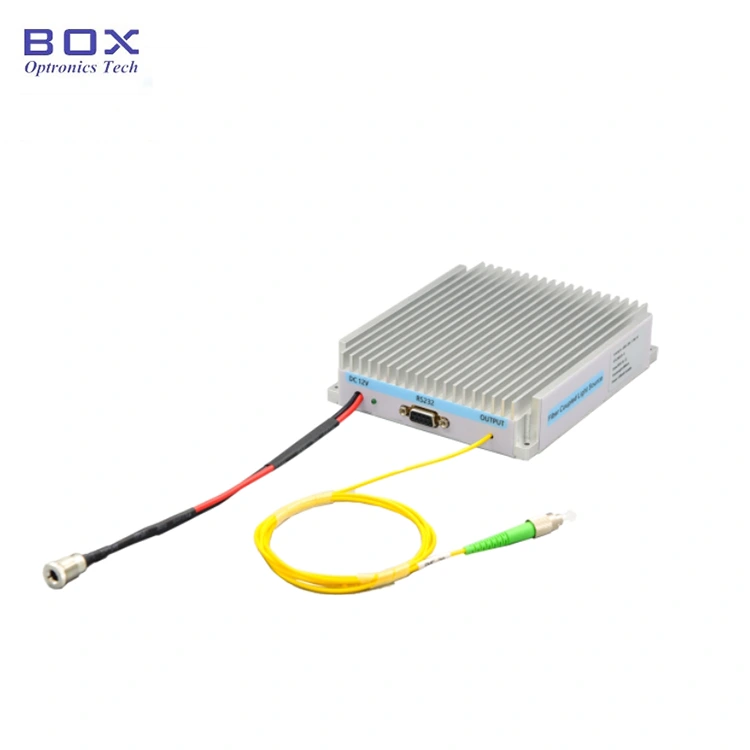

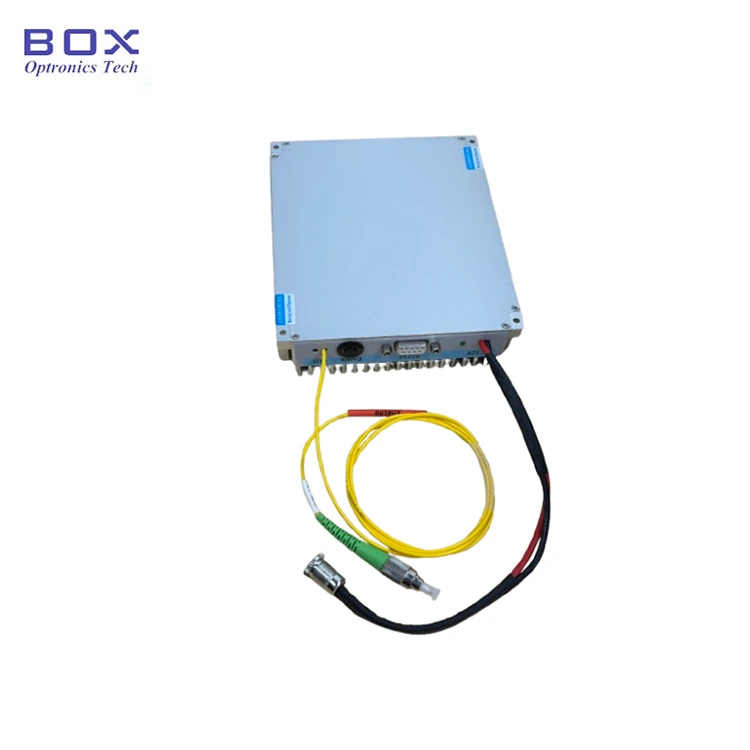

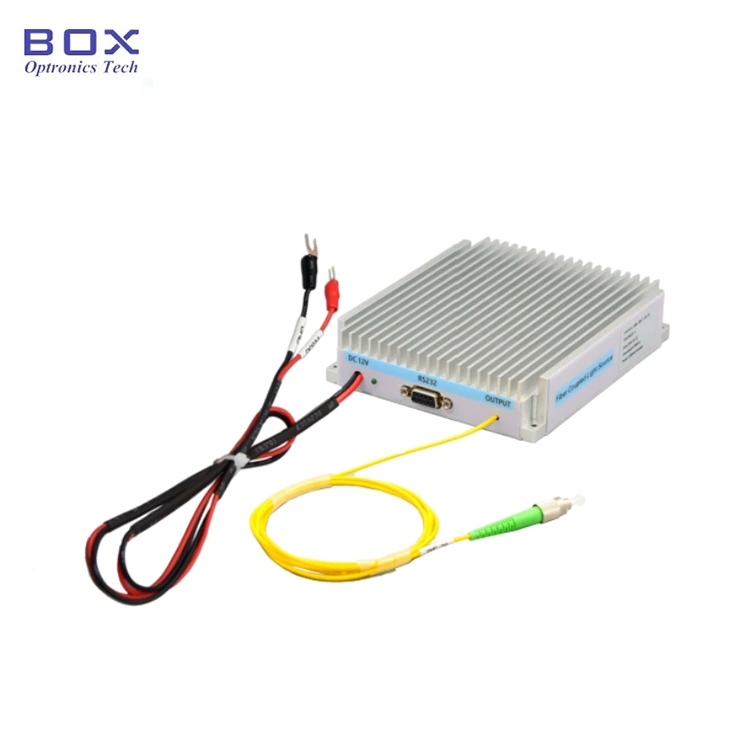

1064nm উচ্চ-শক্তি লেজার উৎস একটি উপর ভিত্তি করে উচ্চ-কর্মক্ষমতা সেমিকন্ডাক্টর লেজার চিপ, 105/125um ফাইবার-কাপল্ড আউটপুট সহ, এবং নিরাপদ এবং স্থিতিশীল নিশ্চিত করার জন্য ডিজাইন করা একটি ধ্রুব-বর্তমান ড্রাইভিং সার্কিট লেজারের অপারেশন। ফাইবার লেজার পাম্পিং অ্যাপ্লিকেশনের জন্য উপযুক্ত, বায়োমেডিসিন, এবং তাই। দীর্ঘমেয়াদী ব্যবহারের সময়, মনোযোগ দেওয়া উচিত লেজার উৎস তাপ অপচয়.
|
পরামিতি |
ইউনিট |
মিন. |
টাইপ |
সর্বোচ্চ |
নোট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1054 |
1064 |
1074 |
|
|
আউটপুট শক্তি |
W |
8 |
9 |
|
|
|
20 |
25 |
|
|
||
|
45 |
50 |
|
|
||
|
অপারেটিং মোড |
- |
সিডব্লিউ |
|
||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); ≤±0.05 (8 ঘন্টা) |
≤±0.5%; ≤±1.2% |
||
|
ফাইবার টাইপ |
- |
105/125 |
0.22NA |
||
|
ফাইবার সংযোগকারী |
- |
FC/PC বা SMA |
|
||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS232) |
|
||
|
মাত্রা |
মিমি |
125(L)×150(W)×31(H) |
মডিউল |
||
|
মাত্রা |
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
||
|
পাওয়ার সাপ্লাই |
ভিডিসি |
12V/15A |
মডিউল |
||
|
পাওয়ার সাপ্লাই |
VAC |
100-240VAC |
বেঞ্চটপ |
||
|
অপারেটিং তাপমাত্রা। |
℃ |
+15 ~ +50 |
|
||
|
স্টোরেজ তাপমাত্রা |
℃ |
-30 ~ +70 |
|
||
● উচ্চ স্থিতিশীলতা;
● উচ্চ আউটপুট শক্তি;
● সঙ্গে মডিউল প্যাকেজ সহজ একীকরণের জন্য যোগাযোগ পর্যবেক্ষণ;
● একটি FC/UPC বা SMA905 সংযোগকারী প্রদান করুন৷
● ফাইবার লেজার পাম্পিং;
● বায়োমেডিসিন;
● উপাদান লেজার প্রক্রিয়াকরণ.
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
পাম্প উত্স (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS232 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
ধাপ 1. আনপ্যাকিং: সমাবেশের আগে, চেক করুন পাম্প সোর্স মডিউল, ইউএসবি ডেটা সহ সমস্ত জিনিসপত্র সম্পূর্ণ কিনা তারের, পাওয়ার অ্যাডাপ্টার, পরীক্ষার রিপোর্ট, ইত্যাদি
ধাপ 2. পাওয়ার সাপ্লাই: একটি ডিসির সাথে সংযুক্ত বিদ্যুত সরবরাহ বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাই যা তাদের শক্তি পূরণ করে সরবরাহের প্রয়োজনীয়তা। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার সরবরাহ করা হয়েছে স্থানীয় ভোল্টেজ মান অনুযায়ী।)
ধাপ 3. আউটপুট ফাইবার সংযোগ: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে।

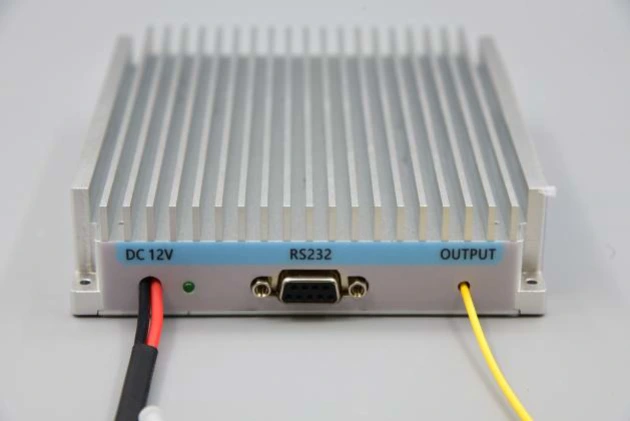

Setp4. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: ব্যবহার করুন 1064nm মাল্টিমোড ফাইবার হাই-পাওয়ার সংযোগ করতে USB-RS232 DB9 ডেটা কেবল পাম্প উত্স এবং কম্পিউটার; কম্পিউটার প্রথমে একটি ডেডিকেটেড ইনস্টল করা আবশ্যক সিরিয়াল পোর্ট ড্রাইভার USB-RS232 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করতে, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে হতে পারে না সংযুক্ত এবং যোগাযোগ। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।
ধাপ 5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার প্রদান করে 1064nm মাল্টিমোড ফাইবারের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করুন উচ্চ শক্তি পাম্প উৎস. সঠিক পোর্ট নির্বাচন করুন, বর্তমান সেট করুন এবং তাপমাত্রা, তারপর ওপেন বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, ড্রাইভকে র্যাম্প আপ করুন প্রাথমিক অপারেশনে ধীরে ধীরে বর্তমান। অবিলম্বে সম্পূর্ণ বর্তমান প্রয়োগ করবেন না।)
ধাপ 6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
প্যাকেজ |
|
বিএফএল |
-XXXX |
-XX |
XX |
-XX |
-এক্স |
|
পাম্প লেজার উত্স |
1064: 1064nm |
8: 8W 20:20W 45:45W |
M1:105/125um M2:200/220um অন্যান্য |
FU:FC/UPC SMA:SMA905 অন্যান্য |
এম: মডিউল বি: বেঞ্চটপ |
যেমন: BFL-1064-20M1 -FU-M
(অর্ডারের তথ্য: 1064nm মাল্টিমোড ফাইবার হাই-পাওয়ার পাম্প সোর্স, 20W আউটপুট পাওয়ার, 105/125um 0.22NA ফাইবার সহ, FC/UPC সংযোগকারী, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 15 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

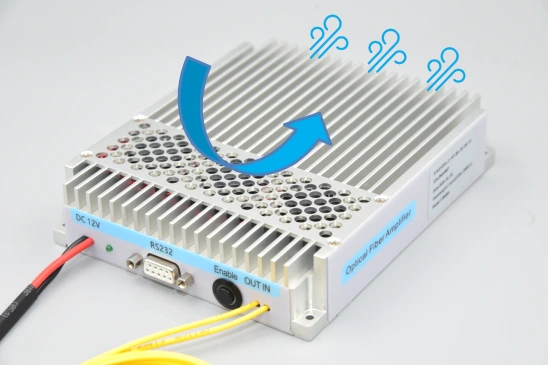

● দীর্ঘমেয়াদী ব্যবহারের সময়, তাপের দিকে মনোযোগ দেওয়া উচিত লেজার উৎসের অপচয়। লেজারের উৎস তাপে ঠিক করা উচিত একটি ফ্যান দ্বারা ডুব এবং ঠান্ডা.
● একটি ফাইবার সংযোগকারী সহ একটি লেজার উত্স ব্যবহার করার আগে, এটি প্রয়োজনীয় ফাইবার অপটিক সংযোগকারীর শেষ মুখ এড়াতে পরিষ্কার হয় তা নিশ্চিত করতে ফাইবার অপটিক প্লাগ বার্ন আউট, যা বিনামূল্যে ওয়ারেন্টি দ্বারা আচ্ছাদিত করা হয় না.
● নিশ্চিত করুন যে এলাকার প্রত্যেকেই উপযুক্ত লেজার নিরাপত্তা পরিধান করছে লেজার দ্বারা উত্পন্ন বিকিরণ থেকে রক্ষা করার জন্য চশমা। এটা অনুমান করা হয় যে অপারেটর লেজার অপারেশন জড়িত বিপদের সাথে পরিচিত এবং লেজার নিরাপত্তা অনুশীলন।
● যখন ডিভাইসটি ব্যবহার করা হয়, তখন ডিভাইসটি অনেক ওয়াট অপটিক্যাল নির্গত করতে পারে বিকিরণ এটি চোখের নিরাপত্তার ঝুঁকি এবং সম্ভাব্য তাপের উৎস উভয়ই উপস্থাপন করে দাহ্য পদার্থ জ্বালানো
● থেকে অপটিক্যাল বিকিরণ ক্যাপচার করার জন্য একটি পর্যাপ্ত বিম স্টপ ইনস্টল করুন ফাইবার শেষ। নিশ্চিত করুন যে আউটপুট একটি উপযুক্ত মরীচি স্টপে নির্দেশিত হয় বা উদ্দেশ্য লক্ষ্য.
● সর্বদা ডিভাইসে প্রয়োগ করা কারেন্টকে শূন্য থেকে র্যাম্প করুন পছন্দসই স্তর। ডায়োড বন্ধ করার সময় এই পদ্ধতিটি বিপরীত করুন।
● ক্ষমতা এবং স্পেসিফিকেশন উপরে তাপমাত্রা অপারেশন হবে ডিভাইস বার্ধক্য ত্বরান্বিত এবং ডিভাইস ধ্বংস করতে পারেন.
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
