এটি একটি 1064nm 20kHz আল্ট্রা-ন্যারো লাইনউইথ ফাইবার লেজার যা একটি ফাইবার-অপটিক DFB লেজার গহ্বর গঠন নিযুক্ত করে, আউটপুট করে 1064nm এ একক অনুদৈর্ঘ্য মোড সংকীর্ণ-রেখাপ্রস্থ ক্রমাগত-তরঙ্গ লেজার তরঙ্গদৈর্ঘ্য ব্যান্ড। আউটপুট পাওয়ার 50/100/200/500/1000mW ঐচ্ছিক। এটা একটি RS232 যোগাযোগের সাথে বেঞ্চটপ এবং মডুলার কনফিগারেশন সমর্থন করে সিস্টেম ইন্টিগ্রেশনের জন্য ইন্টারফেস এবং পর্যবেক্ষণ সফ্টওয়্যার। LiDAR এর জন্য উপযুক্ত, hydroacoustics, এবং বিতরণ ফাইবার অপটিক সেন্সিং.
|
প্যারামিটার |
ইউনিট |
সাধারণ |
মন্তব্য |
|
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1064±0.1 |
|
|
|
ধীর তাপমাত্রা টিউনিং পরিসীমা |
nm |
±0.1 |
|
|
|
আউটপুট শক্তি |
mW |
50/100/200/500/1000 |
|
|
|
স্পেকট্রাল লাইনউইথ@3dB |
kHz |
<20 |
20dB লাইনউইথ / 20 |
|
|
সাইড মোড দমন অনুপাত |
dB |
≥60 |
|
|
|
তরঙ্গদৈর্ঘ্যের অস্থিরতা |
MHz |
≤±25 |
|
|
|
ওয়ার্কিং মোড |
— |
সিডব্লিউ |
একটানা আলো |
|
|
ক্ষমতার অস্থিরতা (স্বল্পমেয়াদী 15 মিনিট) |
dB |
≤ ±0.02 |
সমতা ≤ ±0.5% |
|
|
ক্ষমতার অস্থিরতা (দীর্ঘমেয়াদী 8 ঘন্টা) |
dB |
≤ ±0.05 |
সমতা ≤ ±1.2% |
|
|
ফাইবার টাইপ |
— |
হাই 1060 |
এলোমেলো মেরুকরণ |
|
|
— |
PM980 (PER>23dB) |
রৈখিক মেরুকরণ |
||
|
পিগটেল সংযোগকারী প্রকার |
— |
এফসি/এপিসি |
কাস্টমাইজযোগ্য |
|
|
মাত্রা |
50/100/200mW |
মিমি |
255(W)×285(D)×115(H) |
B1: বেঞ্চটপ |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: বেঞ্চটপ |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: মডিউল |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: মডিউল |
||
|
পাওয়ার সাপ্লাই |
V |
100~240V AC, <30W |
বেঞ্চটপ |
|
|
DC 12V, 24W |
মডিউল |
|||
|
কমিউনিকেশন ইন্টারফেস |
— |
DB9 মহিলা(RS232) |
|
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5~+35 |
|
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
|
● বর্ণালী লাইনউইথ ≤20KHz;
● অল-ফাইবার DFB অনুরণিত গহ্বর;
● তরঙ্গদৈর্ঘ্য মোড হপিং ছাড়া স্থিতিশীল.
● লিডার;
● অ্যাকোস্টিক সেন্সর, হাইড্রোফোন;
● ফাইবার অপটিক ডিস্ট্রিবিউটেড সেন্সিং।

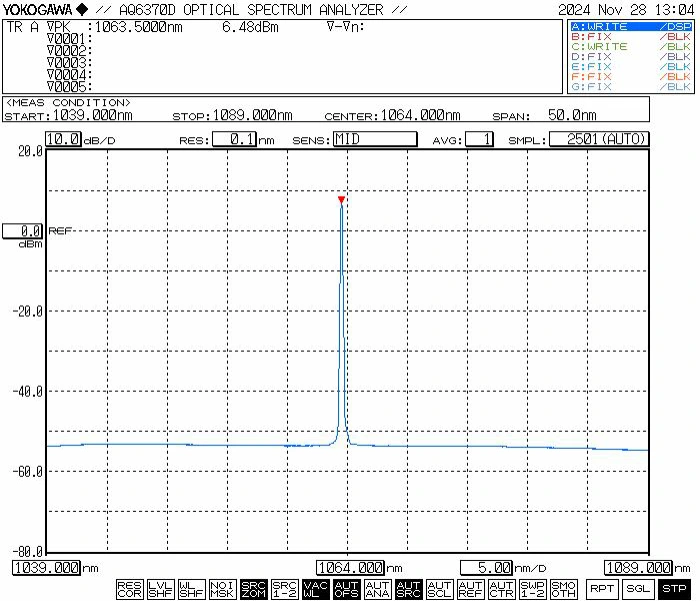

● সাধারণ বর্ণালী: 1064nm

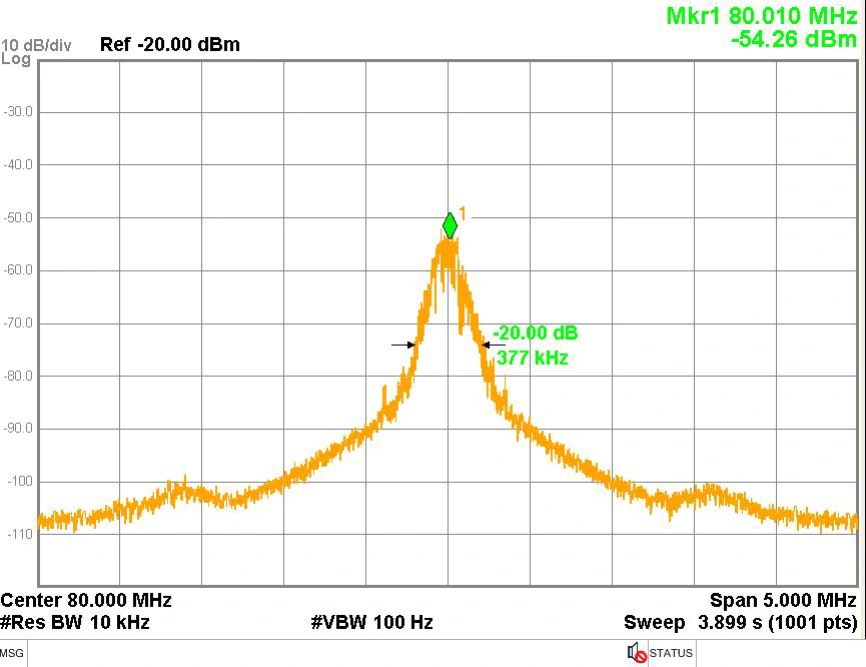

● সাধারণ লাইনউইথ: 3dB বর্ণালী লাইনউইথ≤20 KHz (সমান 20dB লাইনউইথ / 20)

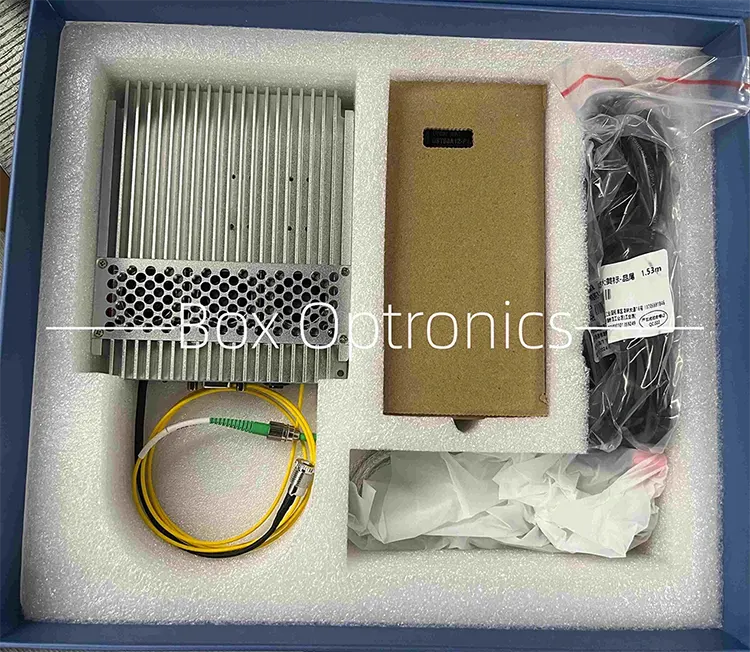

● প্যাকেজিং উদাহরণ

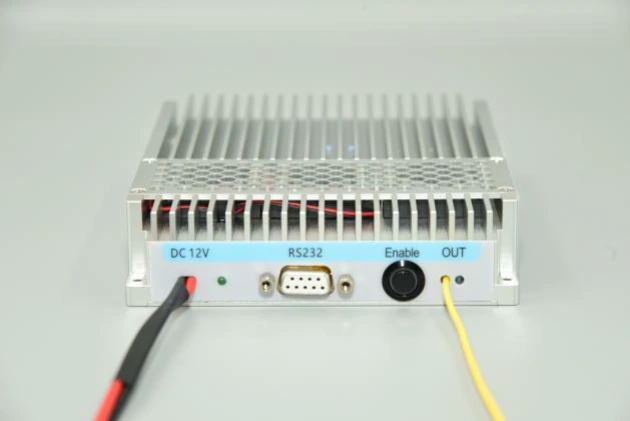

ধাপ 1. চেহারা: মডিউল একটি অন্তর্ভুক্ত পাওয়ার সংযোগকারী, পাওয়ার সূচক, RS232 যোগাযোগ ইন্টারফেস, আউটপুট অ্যাক্টিভেশন সুইচ, এবং লেজার আউটপুট ফাইবার পোর্ট।
ধাপ 2. পাওয়ার সাপ্লাই: পাওয়ার পোর্ট ব্যবহার করে একটি আদর্শ DC5.5×2.1mm ইন্টারফেস শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। একটি U-আকৃতির সংযোগকারী শক্তি একটি সুইচ পাওয়ার সাপ্লাই সংযোগের জন্য তারের অনুরোধে উপলব্ধ ক্রয়ের সময়।
ধাপ 3. ফাইবার অপটিক সংযোগ করা জাম্পার: ফাইবার সংযোগকারী থেকে ডাস্ট ক্যাপ সরান, শেষ মুখটি পরীক্ষা করুন দূষণ বা ক্ষতি, এবং অন্যের সাথে সংযোগ করার আগে পরিচ্ছন্নতা নিশ্চিত করুন ফাইবার ডিভাইস বা পরীক্ষার সরঞ্জাম। উচ্চ ক্ষমতা মডেলের জন্য, ফিউশন splicing হয় প্রস্তাবিত
Setp4. একটি হোস্টের সাথে মডিউল সংযোগ করা কম্পিউটার: মডিউলটিকে সংযুক্ত করতে অন্তর্ভুক্ত USB-RS232 সিরিয়াল ডেটা কেবল ব্যবহার করুন৷ কম্পিউটার ডেডিকেটেড সিরিয়াল ড্রাইভার ইনস্টল করুন (প্রদত্ত প্রস্তুতকারক) যোগাযোগ সক্ষম করতে। ড্রাইভার ছাড়া হোস্ট সফটওয়্যার মডিউল সংযোগ করতে পারবেন না.
ধাপ 5. সফ্টওয়্যার: দ হোস্ট সফ্টওয়্যার আউটপুট শক্তি সামঞ্জস্য করতে এবং এর মাধ্যমে লেজার আউটপুট নিয়ন্ত্রণ করতে দেয় "SoftActive" বোতাম (নীচের ইন্টারফেস ডায়াগ্রাম দেখুন)। সফটওয়্যার প্রদর্শন সেট পাম্প বর্তমান, আউটপুট শক্তি, এবং তাপমাত্রা পর্যবেক্ষণ অবস্থা.
ধাপ 6. নির্দিষ্ট সফ্টওয়্যার অপারেশন: হোস্ট চালু করার পরে ডায়াগ্রামে দেখানো হয়েছে কম্পিউটার সফ্টওয়্যার, প্রথমে সঠিক সিরিয়াল পোর্ট নম্বর নির্বাচন করুন "পোর্টলিস্ট" সিরিয়াল পোর্ট তালিকা, এবং "ওপেনপোর্ট" ক্লিক করুন সিরিয়াল পোর্ট খুলতে বোতাম। "পাওয়ার" এবং "এলডিটেম্প" উইন্ডোজ তখন মডিউলের বর্তমান আউটপুট পাওয়ার এবং পাম্পের তাপমাত্রা প্রদর্শন করবে। "বর্তমান" ক্ষেত্রে পাম্প ড্রাইভের বর্তমান মান লিখুন এবং ক্লিক করুন "SET" বোতাম। সেটিংস কার্যকর হয় এবং আলোর উৎস যখন উভয় শারীরিক বোতাম আলোতে সুইচ করে তখনই অপটিক্যাল পাওয়ার আউটপুট করে সোর্স মডিউল এবং সফ্টওয়্যারের "সফ্টঅ্যাক্টিভ" বোতামটি চালু করা হয়েছে অন হোস্ট কম্পিউটার সফ্টওয়্যারের সংস্করণ নম্বর অবশ্যই সফ্টওয়্যারের সাথে মিলবে পণ্য পরীক্ষার রিপোর্টে নির্দিষ্ট সংস্করণ; সফ্টওয়্যার সংস্করণ পাওয়া যাবে প্রতিটি পণ্যের পরীক্ষার রিপোর্টে।
ধাপ 7. প্যারামিটার মেমরি: সফটওয়্যারের মাধ্যমে সেটিংস এবং স্ট্যাটাস কনফিগার করা হয় স্বয়ংক্রিয়ভাবে মডিউলে সংরক্ষিত অভ্যন্তরীণ মেমরি। পরামিতি না থাকলে কোনো হোস্ট কম্পিউটার সংযোগের প্রয়োজন নেই পরিবর্তন প্রয়োজন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
শক্তি সামঞ্জস্যযোগ্য (ঐচ্ছিক) |
ফাইবার টাইপ |
মাত্রা |
|
এনএলএফএল |
-XXXX |
-XX |
-এক্স |
-XX |
-এক্স |
|
সংকীর্ণ লাইনউইথ ফাইবার লেজার |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
টি: শক্তি সামঞ্জস্যযোগ্য |
SM:Hi1060 PM:PM980 |
B1/B2:বেঞ্চটপ M31/M70 : মডিউল |
যেমন: NLFL-1064-50-T-SM-M
(অর্ডারের তথ্য: 1064nm 20kHz আল্ট্রা-ন্যারো লাইনউইথ ফাইবার লেজার, 50mW আউটপুট পাওয়ার, পাওয়ার সামঞ্জস্যযোগ্য, এসএম ফাইবার, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি 10-15 কার্যদিবস লাগে। (যদি কিছু থাকে স্টক, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● ঘন ঘন আউটপুট সন্নিবেশ এবং আনপ্লাগ করার পরামর্শ দেওয়া হয় না ধুলো দূষণ এড়াতে ফাইবার সংযোগকারী, যা বৃদ্ধি হতে পারে সন্নিবেশ ক্ষতি বা ফাইবার সংযোগকারী শেষ মুখ জ্বলন্ত.
● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ফাইবার অপটিক সংযোগকারী হতে হবে ধুলোর ক্যাপ দিয়ে আবৃত।
● যদি আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হয়, তা হয় একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং কী সুইচ বন্ধ করা হয়, এবং তারপর পাওয়ার সাপ্লাই সংযোগ করুন। বন্ধ করার সময়, প্রথমে কী সুইচ বন্ধ করুন, এবং তারপর আউটপুট পরে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন সূচক আলো নিভে যায়। সরাসরি বিদ্যুৎ সরবরাহ বন্ধ করবেন না যখন আলোর উৎস কাজ করছে।
● দয়া করে আর্দ্রতা-প্রমাণ, ধুলো-প্রমাণ এবং মনোযোগ দিন জারা বিরোধী, এবং এটি একটি শুকনো জায়গায় সংরক্ষণ করুন।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
