1. 1310nm 80mW SLD হাই পাওয়ার লাইট সোর্সের পরিচিতি
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

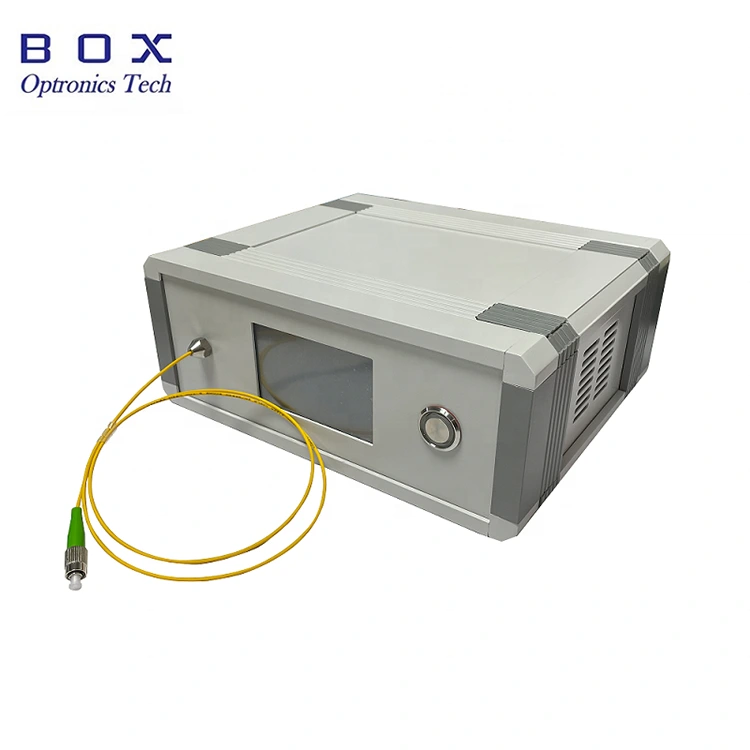

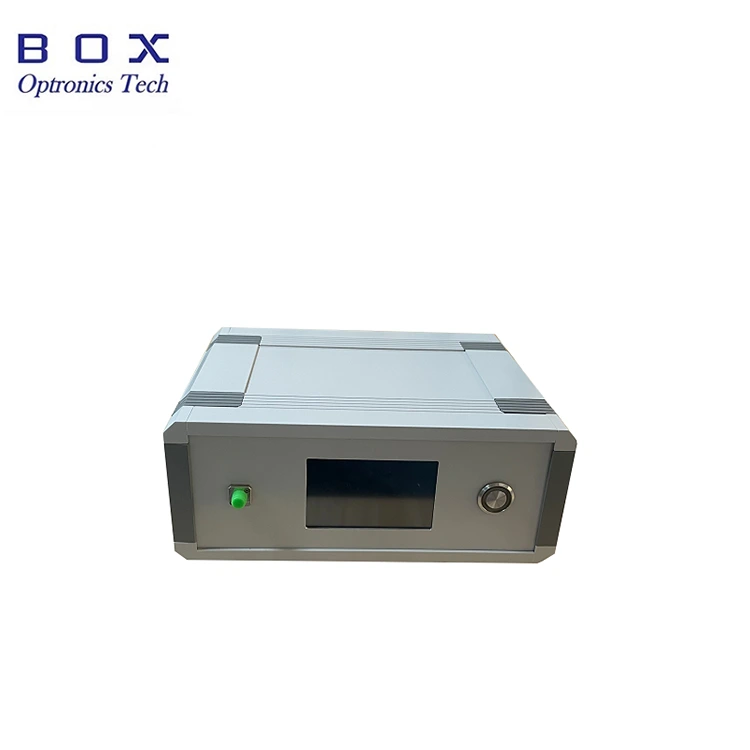

Box Optronics' 1310nm 80mW SLD হাই পাওয়ার লাইট সোর্স উন্নত সেমিকন্ডাক্টর লেজার চিপস এবং ডেডিকেটেড ইন্টিগ্রেটেড সার্কিট ব্যবহার করে উচ্চ শক্তি, ব্যতিক্রমী স্থায়িত্ব এবং কম বিদ্যুত ব্যবহার করে। এই আলোর উৎসটি একক-মোড বা পোলারাইজেশন-রক্ষণাবেক্ষণকারী ফাইবারের মাধ্যমে মিলিত হয়ে কমপক্ষে 80 মেগাওয়াট (100 মেগাওয়াটের সাধারণ মান সহ) একটি আউটপুট শক্তি সরবরাহ করে। এটি একটি টাচস্ক্রিন ইন্টারফেস দিয়ে সজ্জিত যা আলোর উৎসের বর্তমান এবং পাওয়ার আউটপুট সামঞ্জস্য করার অনুমতি দেয়।
|
পরামিতি |
ইউনিট |
মান |
দ্রষ্টব্য |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1310 |
±20 |
|
আউটপুট শক্তি |
mW |
মিন. 80, টাইপ। 100 |
কাস্টমাইজযোগ্য |
|
অপটিক্যাল আইসোলেটর |
dB |
সঙ্গে |
|
|
স্বল্পমেয়াদী স্থিতিশীলতা |
dB |
≤±0.02/15 মিনিট |
|
|
দীর্ঘমেয়াদী স্থিতিশীলতা |
dB |
≤±0.05/8 ঘন্টা |
|
|
ফাইবার সংযোগকারী |
- |
এফসি/এপিসি |
|
|
ফাইবার টাইপ |
- |
SMF-28e/PM ফাইবার |
|
|
মাত্রা |
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
125(W)×150(D)×20(H) |
মডিউল |
||
|
পাওয়ার ইনপুট |
V |
AC 110~240V |
বেঞ্চটপ |
|
DC 5V/4A |
মডিউল |
||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS232) |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
● উচ্চ শক্তি: min.80mW, typ.100mW.
● শক্তি এবং বর্ণালী স্থিতিশীল;
● এলসিডি টাচস্ক্রিন, সহজে চালানো যায়;
● SMF-28e/ PM ফাইবার।
● ফাইবারোপটিকসেন্সিং;
● প্যাসিভ উপাদান সন্নিবেশ ক্ষতি পরীক্ষা;
● গভীর চিকিৎসা/জৈবিক ইমেজিং।

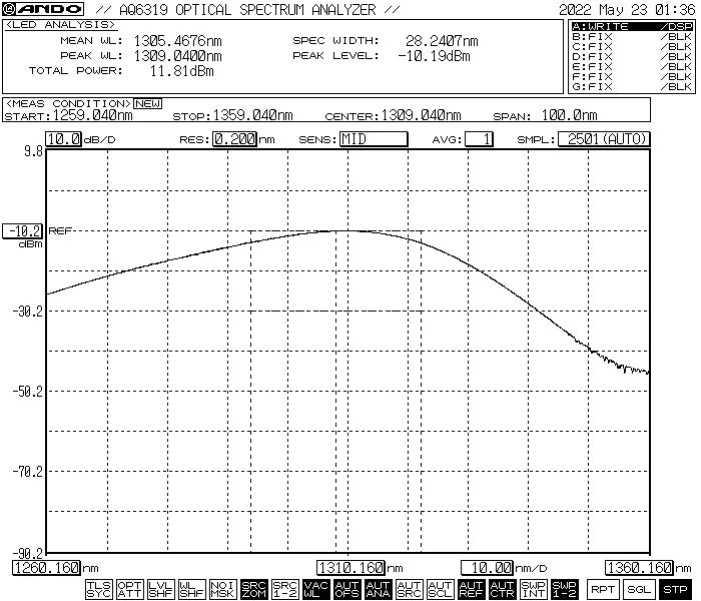

● সাধারণ বর্ণালী

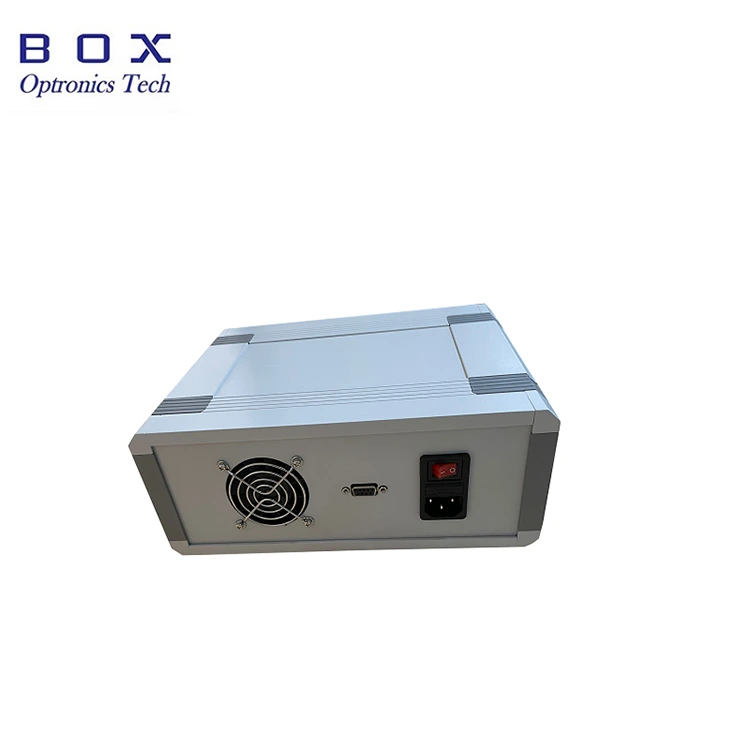

● রিয়ার ভিউ: ফ্যান কুলিং, কমিউনিকেশন ইন্টারফেস, পাওয়ার সুইচ, পাওয়ার পোর্ট সহ।

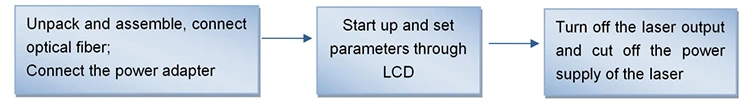

ধাপ 1। খোলা এবং একত্রিত করা:
আনুষাঙ্গিক সমাবেশ আগে সম্পূর্ণ হয়েছে কিনা চেক করুন.
ধাপ 2। পাওয়ার সাপ্লাই সংযোগ করুন:
চ্যাসিস ব্যাকপ্লেনের পাওয়ার কর্ড সকেটে পাওয়ার কর্ডটি ঢোকান এবং পাওয়ার সাপ্লাই সংযোগ করুন।
ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার কানেক্টর বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ খুলুন, ফাইবারের প্রান্তের মুখটি পরীক্ষা করুন এবং ফাইবারটিকে সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারের সাথে স্প্লাইস করুন যাতে কোনও দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে পরীক্ষা করা হবে।
সেটপি৪। আলোর উত্স চালু করুন:

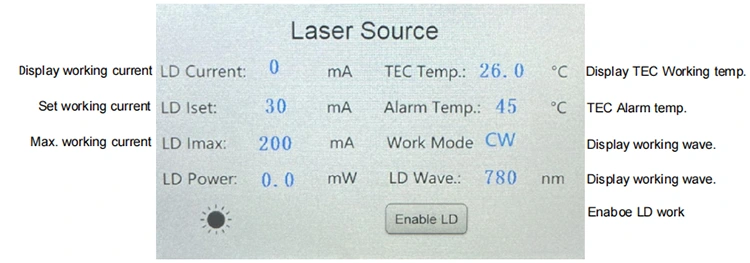

পিছনের পাওয়ার সুইচটি চালু করুন। দ্রষ্টব্য: এই সময়ে, কার্যকারী বর্তমান এবং পাওয়ার মান হল শেষ শাটডাউনের সময় সেট করা প্যারামিটার। আপনার যদি সেগুলি সামঞ্জস্য করার প্রয়োজন হয়, আপনি LCD স্ক্রিনের মাধ্যমে সেগুলিকে স্পর্শ করতে এবং পরিবর্তন করতে পারেন৷ উপযুক্ত কাজের কারেন্ট সেট করার পরে, "এলডি সক্ষম করুন" সুইচের মাধ্যমে লেজার আউটপুট সক্রিয় করুন।
ধাপ5. শাটডাউন
ব্যবহারের পরে, লেজারের আউটপুট বন্ধ করতে এবং পাওয়ার সুইচ বন্ধ করতে, পাওয়ার কর্ডটি সংযোগ বিচ্ছিন্ন করতে সামনের প্যানেলটি "এলডি সক্ষম করুন" বন্ধ করুন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
মাত্রা |
|
বিএসএলডি |
-XXX |
-XX |
XX |
-XX |
-এক্স |
|
SLD আলোর উৎস |
1310:1310nm |
80: 80mW 1H: 100mW |
SM: SM ফাইবার PM: PM ফাইবার |
FA:FC/APC SA:SC/APC অন্যান্য |
এম: মডিউল বি:বেঞ্চটপ |
যেমন: BSLD-1310-1HSM-FA-B
(অর্ডারের তথ্য: 1310nm 100mW SLD হাই পাওয়ার লাইট সোর্স, SM ফাইবার সহ, FC/APC সংযোগকারী, বেঞ্চটপ প্যাকেজ)।
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
এটি উৎপাদনের জন্য প্রায় 10 কাজের দিন সময় লাগে। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং বোতামের সুইচ বন্ধ আছে এবং তারপর পাওয়ার সাপ্লাই সংযোগ করুন৷ বন্ধ করার সময়, প্রথমে LD অফ সুইচ নিষ্ক্রিয় করার বিষয়টি নিশ্চিত করুন, তারপরে বোতামের সুইচটি বন্ধ করুন এবং তারপরে পাওয়ার সাপ্লাইটি সংযোগ বিচ্ছিন্ন করুন৷ যখন যন্ত্রপাতি কাজ করছে তখন সরাসরি বিদ্যুৎ সরবরাহ বন্ধ করবেন না।
● অপটিক্যাল ফাইবার সংযোগকারীকে সংযুক্ত করার আগে, এটিকে ধুলো-মুক্ত মিরর পেপার দিয়ে মুছুন এবং অপটিক্যাল ফাইবার এন্ড ফেস ডিটেক্টরকে পর্যবেক্ষণ করতে সহযোগিতা করতে ভুলবেন না। পরিষ্কারের নিশ্চিত করার পরে, ফ্ল্যাঞ্জের মাধ্যমে এটি সংযুক্ত করুন; লেজার সংযুক্ত করা হলে অপটিক্যাল ফাইবার সংযোগকারীর শেষ মুখটি পুড়ে যেতে পারে। ফ্ল্যাঞ্জ সংযোগ করার সময়, এটি নিশ্চিত করতে হবে যে কোনও হালকা অপারেশন নেই। যখন ব্যবহার না করা হয়, অনুগ্রহ করে অপটিক্যাল ফাইবার সংযোগকারীর ডাস্ট ক্যাপটি ঢেকে দিন।
● অপটিক্যাল ফাইবার সংযোগকারীর শেষ মুখ ধুলোর সাথে পোড়া না করার জন্য, সামনের প্যানেলে অপটিক্যাল ফাইবার সংযোগকারীকে ঘন ঘন প্লাগ এবং আনপ্লাগ করবেন না।
● দয়া করে আর্দ্রতা প্রতিরোধের দিকে মনোযোগ দিন এবং এটি একটি শুষ্ক জায়গায় রাখুন।
● ওয়ারেন্টি সময়কাল:
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:
(1) প্রাকৃতিক কারণ বা পরিবেশগত প্রভাবের (বৈদ্যুতিক শক, ধুলো) কারণে পণ্যটি ক্ষতিগ্রস্ত বা ক্ষতিগ্রস্ত হয়;
(2) ব্যবহারকারীর অ-মানক অপারেশনের কারণে পণ্যটি ক্ষতিগ্রস্ত হয়েছে;
(3) পণ্যটির সুস্পষ্ট মানবসৃষ্ট ক্ষতি হয়েছে;
(4) কোম্পানীর অনুমোদন ছাড়াই পণ্যটি বিচ্ছিন্ন, পরিবর্তন বা মেরামত করা হয়;
(5) আলোর উৎস আবাসনের ওয়ারেন্টি লেবেল স্টিকার পরিবর্তিত বা অসম্পূর্ণ;
(6) পণ্যটি পরিবহনের সময় ক্ষতিগ্রস্ত বা হারিয়ে গেছে।
