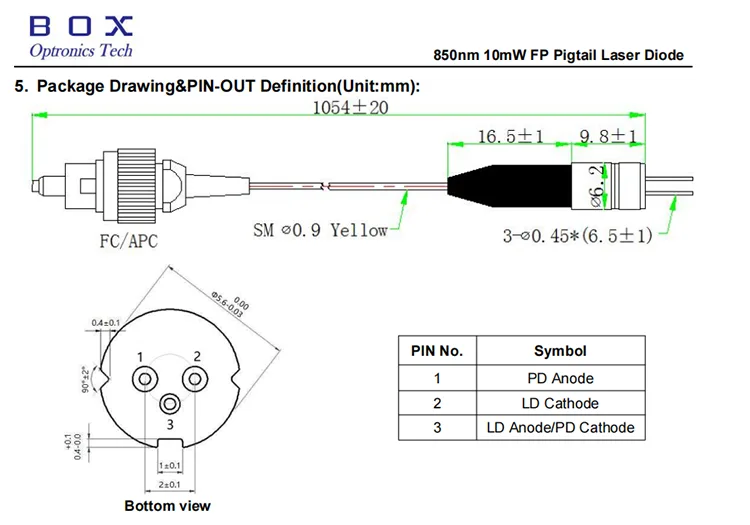

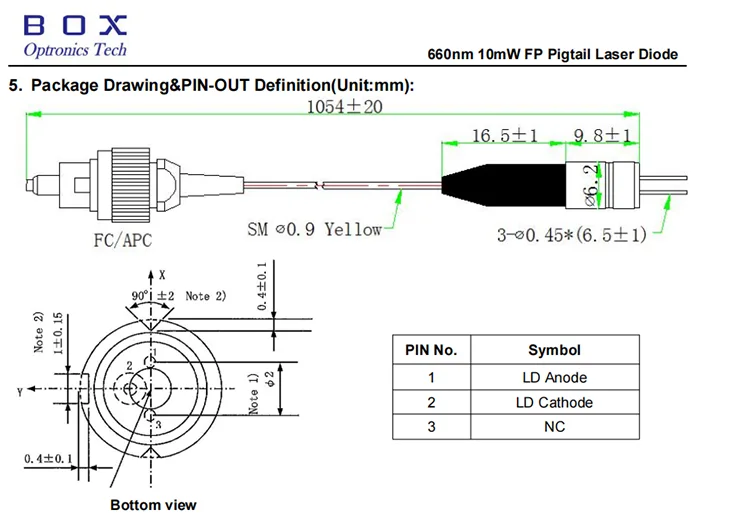

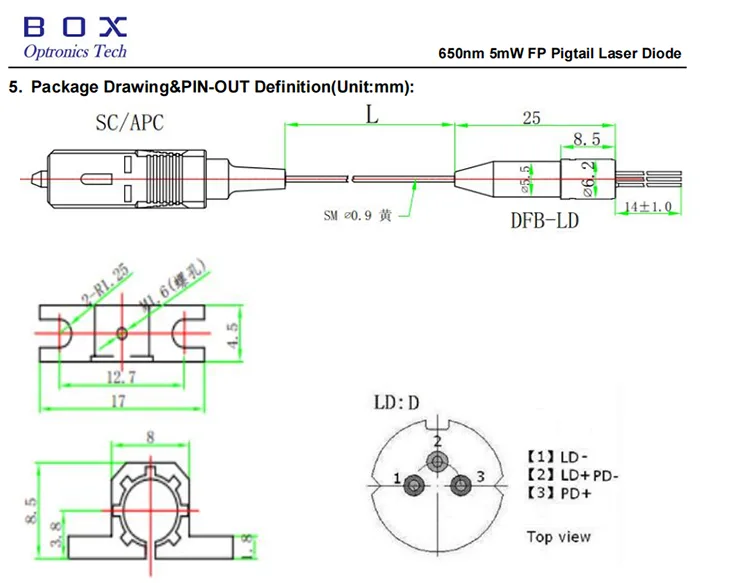

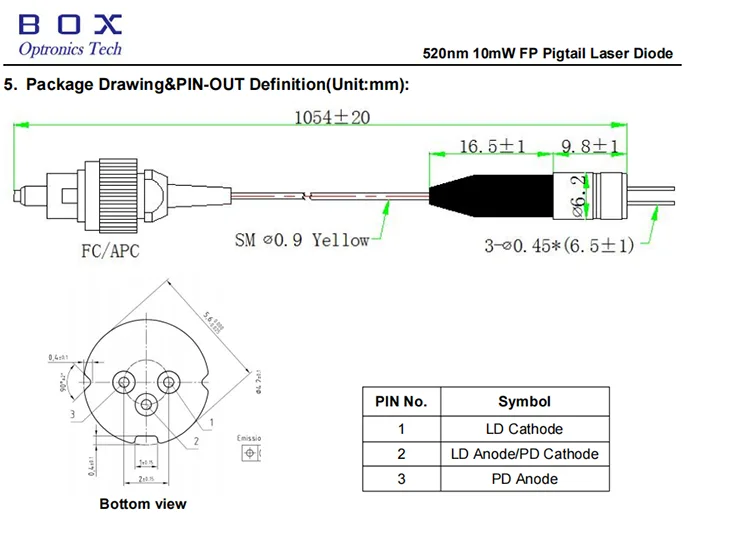

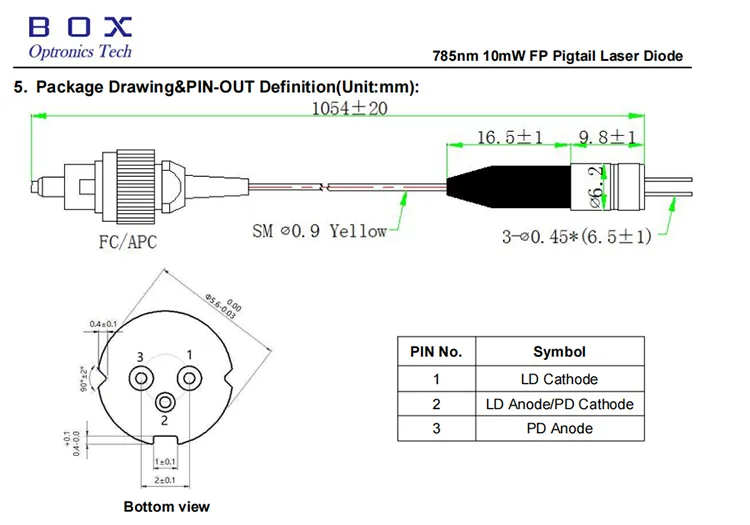

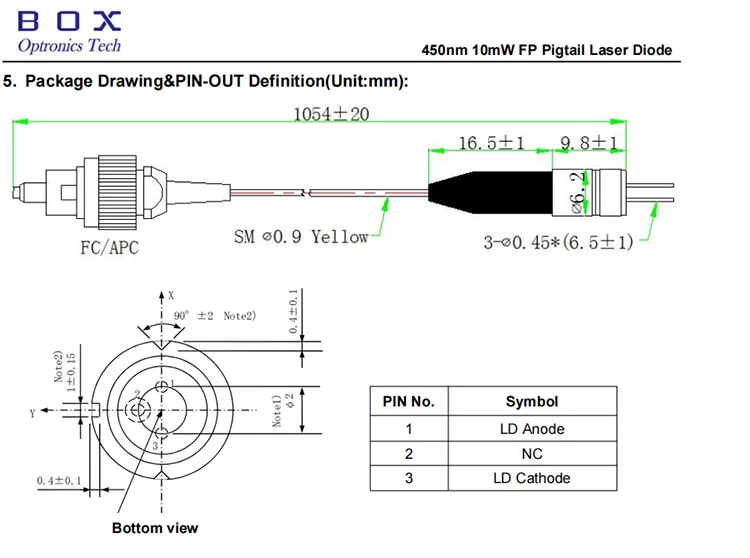

5. প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)
6. অর্ডার তথ্য
7. ডেটাশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা
এই এফপি কোক্সিয়াল পিগটেল লেজার ডায়োড হল একটি একক-মোড ফ্যাব্রি-পেরোট লেজার ডায়োড, তরঙ্গদৈর্ঘ্য 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, এবং 980nm পাওয়া যায় এবং আউটপুট শক্তি 5 mW বা 5 mW। সংযোগকারী হল FC/APC বা SC/APC। উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ জীবন। Telcordia GR-468 নির্ভরযোগ্যতা পরীক্ষার মান। এই বহু-তরঙ্গদৈর্ঘ্য FP লেজার ডায়োডগুলি বিভিন্ন দৃশ্যমান এবং কাছাকাছি-ইনফ্রারেড অ্যাপ্লিকেশনগুলির জন্য নমনীয়, নির্ভরযোগ্য এবং উচ্চ-কর্মক্ষমতা সমাধান প্রদান করে।
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
440 |
450 |
460 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF = 65mA |
10 |
20 |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
22 |
40 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
5.1 |
6.0 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
70 |
90 |
এমএ |
|
ফাইবার টাইপ |
- |
- |
460-এইচপি |
|||
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
510 |
520 |
530 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF = 65mA |
5.0 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
22 |
40 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
5.8 |
6.5 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
60 |
80 |
এমএ |
|
ফাইবার টাইপ |
- |
- |
460-এইচপি |
|||
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
640 |
650 |
660 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF = 65mA |
- |
5 |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
55 |
- |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
2.1 |
2.5 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
- |
105 |
এমএ |
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
652 |
660 |
670 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF = 70mA |
10 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
40 |
90 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
2.4 |
3.0 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
70 |
120 |
এমএ |
|
ফাইবার টাইপ |
- |
- |
630HP |
|||
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
780 |
790 |
800 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF = 70mA |
10 |
- |
-- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
30 |
45 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
1.9 |
2.2 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
70 |
120 |
এমএ |
|
ঢাল দক্ষতা |
এসই |
সিডব্লিউ |
1 |
1.1 |
1.2 |
W/A |
|
মনিটর PD |
আইএম |
- |
- |
0.2 |
0.2 |
এমএ |
|
ফাইবার টাইপ |
- |
- |
780HP |
|||
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
840 |
850 |
860 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF =60mA |
10 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
16 |
20 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
2.1 |
2.3 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
45 |
60 |
এমএ |
|
ঢাল দক্ষতা |
এসই |
সিডব্লিউ |
- |
0.95 |
- |
W/A |
|
মনিটর PD |
আইএম |
- |
0.05 |
0.13 |
0.5 |
এমএ |
|
ফাইবার টাইপ |
- |
- |
780HP |
|||
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λC |
POP = PF |
965 |
980 |
990 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
IF =60mA |
5 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
12 |
20 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিএফ |
সিডব্লিউ |
- |
1.55 |
2.0 |
V |
|
অপারেটিং বর্তমান |
IF |
সিডব্লিউ |
- |
30 |
50 |
এমএ |
|
ঢাল দক্ষতা |
এসই |
সিডব্লিউ |
0.64 |
0.8 |
- |
W/A |
|
মনিটর PD |
আইএম |
- |
0.08 |
0.3 |
0.5 |
এমএ |
|
ফাইবার টাইপ |
- |
- |
হাই 1060 |
|||
● একক মোড Fabry-Perot(FP) লেজার ডায়োড;
● তরঙ্গদৈর্ঘ্য বিকল্প: 450-980nm;
● সমাক্ষীয় ফাইবার-সংযুক্ত আউটপুট, CW অপারেশন;
● উচ্চ নির্ভরযোগ্যতা, দীর্ঘ জীবন;
● Telcordia GR-468 নির্ভরযোগ্যতা পরীক্ষার মান।
● ইঙ্গিত;
● হালকা কলম;
● প্রিন্টার;
● ল্যাবরেটরি এবং বায়োমেডিকাল লেজার;
● অপটিক্যাল সেন্সিং।
|
বিএলডি |
-এক্স |
XX |
XX |
X |
-XX |
|
এলডি |
চিপটাইপ |
তরঙ্গদৈর্ঘ্য |
আউটপুট পাওয়ার |
পিন-আউট |
সংযোগকারী |
|
লেজার ডায়োড |
F: FP |
450: 450nm 520: 520nm |
10: 10mW অন্যান্য |
F: টাইপ F |
FA: FC/APC |
|
650: 650nm |
02: 2mW 05: 5mW অন্যান্য |
ডি: টাইপ ডি |
এফএ: এফসি/এপিসি SA: SC/APC অন্যান্য |
||
|
660: 660nm 785: 785nm 850: 850nm |
10: 10mW অন্যান্য |
ডি: টাইপ ডি |
এফএ: এফসি/এপিসি |
||
|
980: 980nm |
5: 5mW অন্যান্য |
ডি: টাইপ ডি |
এফএ: এফসি/এপিসি |
যেমন: BLD-F78510D-FA
(অর্ডার তথ্য: FP কোক্সিয়াল পিগটেল লেজার ডায়োড, 785nm 10mW, টাইপ ডি পিন-আউট, FC/APC সংযোগকারী সহ)।
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদন: প্রায় 10 কার্যদিবস। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)
আন্তর্জাতিক সরবরাহ: 3-5 কার্যদিবস।
● ওয়ারেন্টি সময়কাল:
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:
(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
