1. এর ভূমিকা সি-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল
2. প্রযুক্তিগত স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. অপারেশন পদক্ষেপ
7. অর্ডার তথ্য
8. ডেটাশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

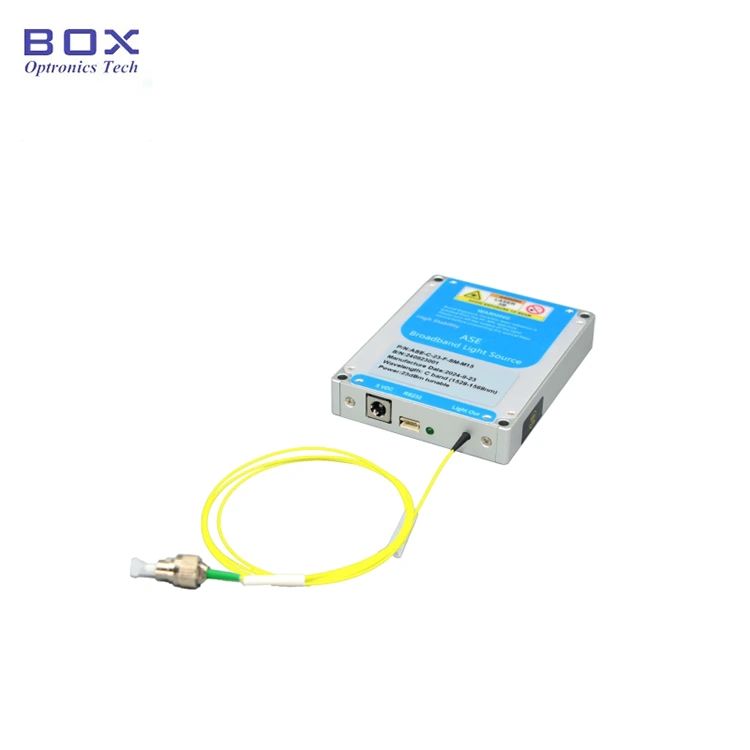

সি-ব্যান্ড এএসই ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল কমপ্যাক্ট আকার, ব্রডব্যান্ড স্পেকট্রাম এবং উচ্চ প্রয়োজনের অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে আউটপুট স্থায়িত্ব। একটি অতি-ছোট পদচিহ্ন সমন্বিত, এটি জন্য আদর্শ চমৎকার অপটিক্যাল কর্মক্ষমতা বজায় রাখার সময় স্থান-সীমাবদ্ধ সিস্টেম। দ মডিউল RS232 বা TTL নিয়ন্ত্রণ সমর্থন করে, 10/20/50mW ফিক্সড আউটপুট পাওয়ার সহ। দয়া করে নিয়ন্ত্রণ তাপমাত্রা এবং আর্দ্রতার সাথে ব্যবহার করুন, ভাল তাপ অপচয় নিশ্চিত করুন এবং এড়িয়ে চলুন আউটপুট ওভারলোড।
|
আইটেম |
ইউনিট |
মূল্যবোধ |
নোট |
||
|
বর্ণালী পরিসীমা |
nm |
1528~1568 |
|
||
|
আউটপুট শক্তি |
mW |
10 |
20 |
50 |
অ-নিয়ন্ত্রণযোগ্য |
|
পাওয়ার বর্ণালী ঘনত্ব |
dBm/nm |
-6 |
-3 |
1 |
|
|
বর্ণালী সমতলতা |
dB |
≤2 |
|
||
|
আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02(15মিনিট); ≤±0.05(8 ঘন্টা) |
≤±0.5%; |
||
|
PER |
dB |
≤0.2 |
|
||
|
পিগটেল ফাইবার |
- |
SMF-28 |
এফসি/এপিসি |
||
|
কন্ট্রোল মোড |
- |
RS232 বা TTL |
|
||
|
যোগাযোগ ইন্টারফেস |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
পাওয়ার সাপ্লাই |
- |
5VDC, <10W |
|
||
|
মাত্রা |
মিমি |
50(W)×50(D)×15(H) |
|
||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
||
● আল্ট্রা ছোট আকার 50 * 50 * 15 মিমি;
● উচ্চ স্থিতিশীলতা 10/20/50mW আউটপুট শক্তি;
● বর্ণালী সমতলতা ≤2dB;
● সহজ একীকরণের জন্য RS232 / TTL নিয়ন্ত্রণ সমর্থন করে।
1. পণ্য অ্যাপ্লিকেশন-সি-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল
● অপটিক্যাল উপাদান পরীক্ষা;
● অপটিক্যাল যোগাযোগ R&D;
● ফাইবার অপটিক সেন্সিং।
● সাধারণ বর্ণালী

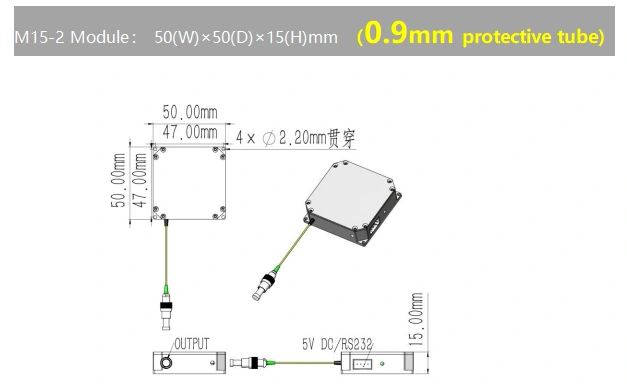

● মাত্রা(মিমি): মাইক্রো-মডিউল
Step1.Unpacking
সমাবেশের আগে, সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন।
ধাপ 2. পাওয়ার এবং ফাইবার প্যাচ সংযোগ করুন কর্ড
পাওয়ার সাপ্লাই চালু করুন; ব্যবহার করে আলোর উৎস আউটপুট পোর্ট সংযোগ করুন একটি ফাইবার প্যাচ কর্ড।
ধাপ3. আলোর উৎস সক্রিয় করুন
আলোর উৎস পাওয়ার সাপ্লাই চালু করুন। দ্রষ্টব্য: এই পর্যায়ে, দ অপারেটিং কারেন্ট এবং পাওয়ার হোস্ট দ্বারা সেট করা পরামিতিগুলির সাথে মিলে যায় সাম্প্রতিক শাটডাউনের সময় কম্পিউটার; সমন্বয় প্রয়োজন হলে, এই সফটওয়্যারের মাধ্যমে সেটিংস পরিবর্তন করা যেতে পারে। সতর্কতা: এটি কঠোরভাবে নিষিদ্ধ আলোর উৎস থাকাকালীন ফাইবার অপটিক সংযোগকারী সংযোগ বা সংযোগ বিচ্ছিন্ন করতে সক্রিয়
Setp4.Shut Down
ব্যবহারের পরে, পাওয়ার কর্ডটি সংযোগ বিচ্ছিন্ন করুন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
মাত্রা |
|
এএসই |
-সি |
-XX |
-XX |
-এমসি |
|
ASE আলোর উৎস |
সি: সি-ব্যান্ড |
10:10 মেগাওয়াট 20:20 মেগাওয়াট 50:50mW |
SM:SMF-28 |
MC: মডিউল |
যেমন: ASE-C-20-SM-MC
(অর্ডারের তথ্য: সি-ব্যান্ড ASE ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল, 20mW আউটপুট পাওয়ার, এসএম ফাইবার সহ, মাইক্রো-মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● প্রতিরোধ করতে ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগিং এড়িয়ে চলুন ধুলো জমে এবং শেষ মুখের ক্ষতি।
● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ধুলো ক্যাপ সঙ্গে অব্যবহৃত সংযোগকারী ক্যাপ.
● একটি শুষ্ক, আর্দ্রতা-মুক্ত পরিবেশে সরঞ্জাম সংরক্ষণ করুন৷
2. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা-সি-ব্যান্ড ASE ব্রডব্যান্ড লাইট উৎস মাইক্রো-মডিউল
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
