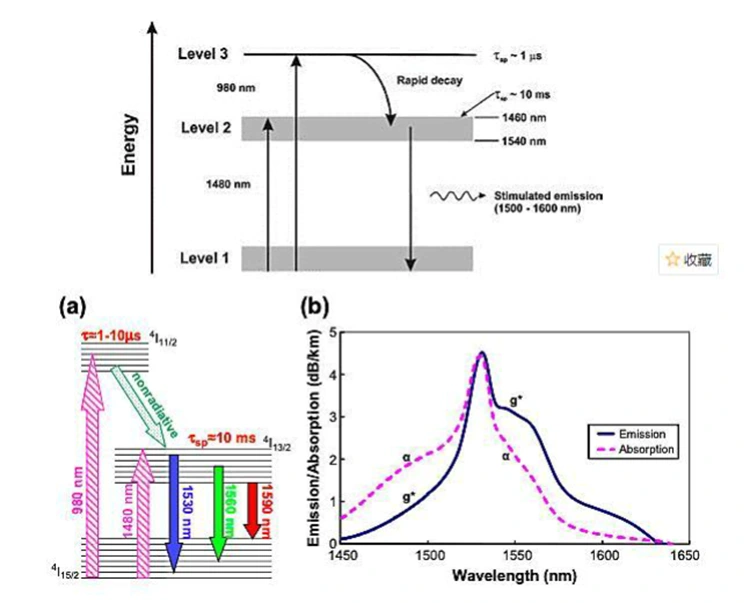

● শক্তি 980 nm বা 1480 nm পাম্প উত্স ব্যবহার করে এর্বিয়াম-ডোপড ফাইবারে ইনজেক্ট করা হয়, উত্তেজনাপূর্ণ গ্রাউন্ড-স্টেট এর্বিয়াম আয়ন (Er³⁺) উচ্চ শক্তি স্তরে; এই আয়নগুলি দ্রুত একটি মেটাস্টেবল অবস্থায় শিথিল হয়, যার ফলে জনসংখ্যার বিপরীতমুখীতা অর্জন করে।
● যখন একটি 1550 nm সংকেত আলো এর্বিয়াম-ডোপড ফাইবারের মধ্য দিয়ে যায়, তখন এটি একটি উদ্দীপিত নির্গমন প্রক্রিয়া শুরু করে; এটি মেটাস্টেবল এর্বিয়াম আয়নগুলিকে (Er³⁺) স্থল অবস্থাতে স্থানান্তরিত করে, সংকেত আলোর সাথে অভিন্ন সুসঙ্গত ফোটন মুক্তি দেয়, যার ফলে সংকেত শক্তির সূচকীয় পরিবর্ধন (ছোট-সংকেত ব্যবস্থায়) অর্জন করে।
● মাল্টিমোড পাম্প সংমিশ্রণ প্রযুক্তির সাথে মিলিত erbium-ytterbium কো-ডোপড ফাইবার ব্যবহার করে, স্যাচুরেটেড আউটপুট শক্তি উল্লেখযোগ্যভাবে উন্নত করা যেতে পারে (কয়েক ওয়াটের পাওয়ার স্তরে পৌঁছানো), যার ফলে অতি-দীর্ঘ-দূরত্বের সাবমেরিন তারের প্রয়োজনীয়তা মেটাতে, উচ্চ-শক্তি CATV এবং হাই-পাওয়ার ট্রান্সসিটিভি সিস্টেম।
|

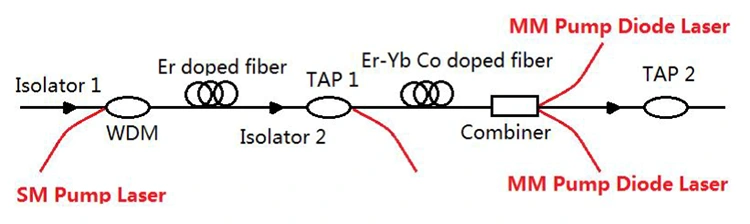

কম্পোনেন্ট |
বর্ণনা |
|
অপটিক্যাল আইসোলেটর |
এক দিকে অপটিক্যাল সংকেত পরিচালনা করে, প্রতিফলিত আলোকে স্ব-দোলন হতে বাধা দেয় এবং পাম্পের উৎস এবং সংকেত লিঙ্কের স্থায়িত্ব রক্ষা করে। |
|
WDM কাপলার |
একযোগে শক্তি এবং সংকেত সংক্রমণের জন্য দক্ষতার সাথে একক-মোড (এসএম) 980/1480 এনএম পাম্প লাইট এবং 1550 এনএম সিগন্যাল আলোকে এর্বিয়াম-ডোপড ফাইবারে যুক্ত করে। |
|
এর-ডোপড ফাইবার |
মূল লাভের মাধ্যম যা এর্বিয়াম আয়নগুলির শক্তি স্তরের পরিবর্তনের মাধ্যমে অপটিক্যাল সংকেতগুলিকে প্রশস্ত করে, মৌলিক লাভ এবং শব্দ কার্যক্ষমতা নির্ধারণ করে। |
|
ট্যাপ স্প্লিটার |
সিস্টেম স্ট্যাটাস ভিজ্যুয়ালাইজেশন সক্ষম করে মূল লিঙ্ককে প্রভাবিত না করেই পাওয়ার মনিটরিংয়ের জন্য রিয়েল টাইমে অপটিক্যাল সিগন্যালের অংশ ট্যাপ করে। |
|
Er-Yb কো-ডোপড ফাইবার |
পাম্প শোষণ দক্ষতা এবং স্যাচুরেটেড আউটপুট শক্তি উন্নত করে, উচ্চ-শক্তি এবং দীর্ঘ-দূরত্বের পরিবর্ধন অ্যাপ্লিকেশনের জন্য উপযুক্ত। |
|
কম্বাইনার |
দম্পতিরা মাল্টি-মোড (এমএম) উচ্চ-শক্তির পাম্প ইনজেকশন উপলব্ধি করতে এবং পর্যায় পরবর্তী লাভ বাড়াতে প্রাক-বর্ধিত সংকেত আলো সহ পাম্প লাইট; ব্যাপকভাবে উচ্চ ক্ষমতা EYDFA ডিজাইন ব্যবহৃত. |
|
পাম্পলেজার সোর্স |
980 nm / 1480 nm এ উত্তেজনা শক্তি সরবরাহ করে: • 980 এনএম পাম্প: কম শব্দ, উচ্চ দক্ষতা, মাঝারি এবং স্বল্প দূরত্বের অ্যাপ্লিকেশনের জন্য উপযুক্ত • 1480 এনএম পাম্প: উচ্চতর স্যাচুরেশন পাওয়ার, অতি-দীর্ঘ-দূরত্বের এবং সাবমেরিন কেবল অ্যাপ্লিকেশনের জন্য উপযুক্ত • মাল্টি-মোড পাম্প: উচ্চ-শক্তি পরিবর্ধন প্রয়োজনীয়তার জন্য উপযুক্ত |
980nm TEC-কুলড পাম্প লেজার ডায়োড
অন্তর্নির্মিত ড্রাইভ সার্কিট সহ 980nm পাম্প ডায়োড লেজার মডিউল
সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার অ্যামপ্লিফায়ার
প্রশ্ন 1: যথাক্রমে 980 এনএম পাম্পিং এবং 1480 এনএম পাম্পিংয়ের সুবিধাগুলি কী কী?
A1: 980 এনএম পাম্পিংয়ের সুবিধা: উচ্চ পাম্প রূপান্তর দক্ষতা এবং কম শব্দ চিত্র। এটি নিম্ন থেকে মাঝারি শক্তির EDFA-এর জন্য মূলধারার পছন্দ, যা মেট্রোপলিটান এরিয়া নেটওয়ার্ক, অ্যাক্সেস নেটওয়ার্ক এবং কিছু ডেটা সেন্টার আন্তঃসংযোগ পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।
1480 এনএম পাম্পিংয়ের সুবিধা: উচ্চতর পাম্প কোয়ান্টাম দক্ষতা এবং উচ্চতর একক-ডিভাইস আউটপুট শক্তি, যা উল্লেখযোগ্যভাবে স্যাচুরেটেড আউটপুট শক্তিকে উন্নত করে। এটি হাই-পাওয়ার EDFA-এর জন্য মূল পাম্পিং সলিউশন, বিশেষ করে অতি-দীর্ঘ-দূরত্বের ব্যাকবোন নেটওয়ার্ক, সাবমেরিন অপটিক্যাল ক্যাবল এবং উচ্চ-ক্ষমতার দীর্ঘ-দূরত্বের সংক্রমণ পরিস্থিতিগুলির জন্য উপযুক্ত।
প্রশ্ন 2: একক-মোড এবং মাল্টি-মোড EDFA-এর মধ্যে পার্থক্য কী?
A2: শিল্পের সমস্ত মূলধারার EDFA হল একক-মোড EDFA; কোন বাণিজ্যিকভাবে কার্যকর মাল্টি-মোড EDFA পণ্য নেই। একক-মোড EDFAs বিশেষভাবে একক-মোড ফাইবার সিস্টেমের জন্য ডিজাইন করা হয়েছে, একক-মোড ফাইবারের কম-ক্ষতির বৈশিষ্ট্যের সাথে মিলে যায়। এগুলি মূলত দূর-দূরত্বের অপটিক্যাল ট্রান্সমিশনের জন্য ব্যবহৃত হয় এবং টেলিকমিউনিকেশন এবং দীর্ঘ-দূরত্বের ডেটা সেন্টার ট্রান্সমিশনে মূল উপাদান হিসাবে কাজ করে। মাল্টি-মোড ফাইবার শুধুমাত্র প্রায় 100 মিটারের স্বল্প-দূরত্বের ট্রান্সমিশনের জন্য উপযুক্ত, উচ্চ ট্রান্সমিশন লস এবং মাল্টিপাথ বিচ্ছুরণ সহ। স্বল্প-দূরত্বের পরিস্থিতিতে ক্ষতিপূরণ লাভের জন্য, EDFA-এর পরিবর্তে ছোট সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার (SOAs) পছন্দ করা হয়।
Q3: তরঙ্গদৈর্ঘ্য পরিসীমা কি EDFA কর্মক্ষমতা প্রভাবিত করে?
A3: হ্যাঁ, তরঙ্গদৈর্ঘ্য EDFA কর্মক্ষমতা প্রভাবিত করে। ইডিএফএগুলি প্রধানত সি-ব্যান্ড এবং এল-ব্যান্ডে কাজ করে, প্রায় 1550 এনএম কেন্দ্রিক। পরিকল্পিত পরিসরের মধ্যে, তারা সমতল লাভ এবং কম শব্দ প্রদান করে; সীমার বাইরে, লাভ হ্রাস পায় এবং শব্দ বৃদ্ধি পায়। EDFA কর্মক্ষমতা নিশ্চিত করতে, অনুগ্রহ করে নিশ্চিত করুন যে পরিবর্ধকটির তরঙ্গদৈর্ঘ্যের পরিসীমা সিস্টেমের প্রয়োজনীয়তার সাথে মেলে।
-
