980nm TEC-কুলড পাম্প লেজার ডায়োড

সূচিপত্র

1. 980nm TEC-কুলড পাম্প লেজার ডায়োডের পরিচিতি

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. প্যাকিং উদাহরণ

6. অর্ডার তথ্য

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

পণ্য পরিচিতি

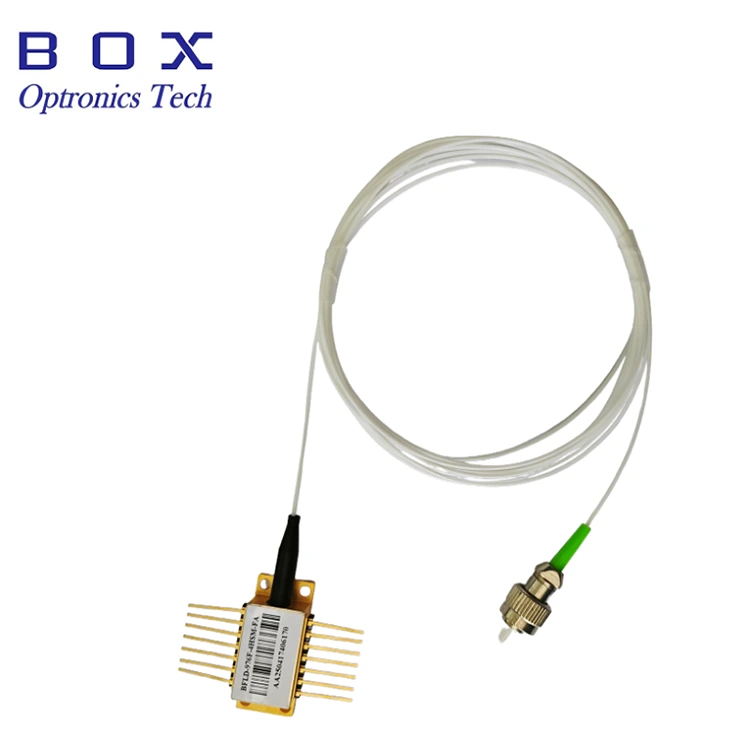

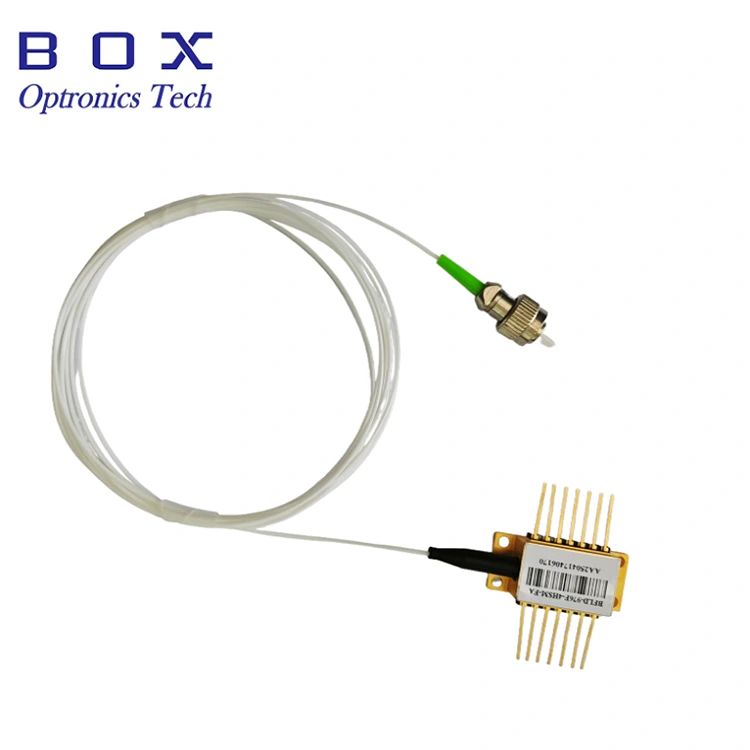

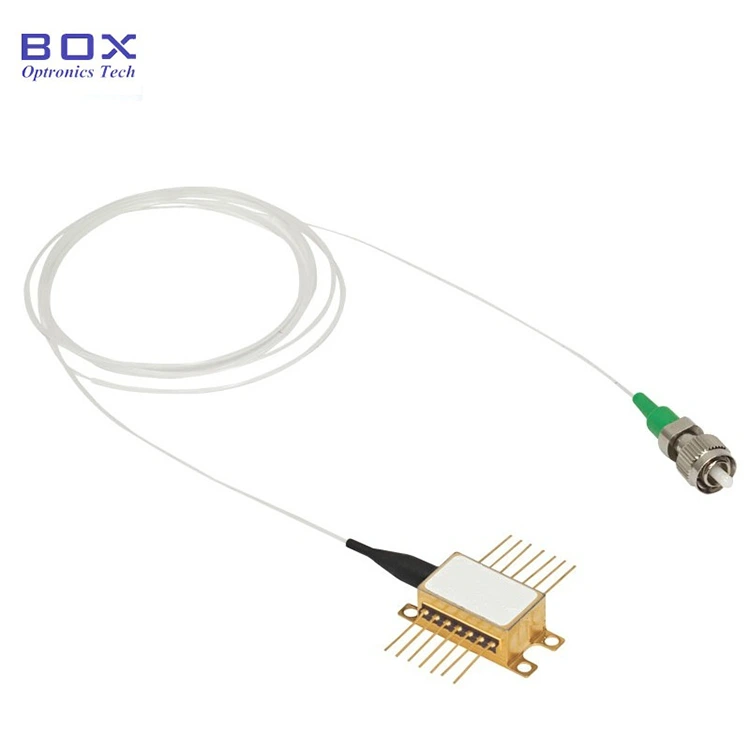

980nm TEC-কুলড পাম্প লেজার ডায়োড অপটিক্যাল যোগাযোগ, ফাইবার পরিবর্ধক এবং লেজার পাম্পিংয়ের জন্য একটি উচ্চ-কার্যক্ষমতাসম্পন্ন অপটোইলেক্ট্রনিক উপাদান। অন্তর্নির্মিত TEC কুলিং স্থিতিশীল আউটপুট নিশ্চিত করে। কেন্দ্র তরঙ্গদৈর্ঘ্য 974nm বা 976nm, ঐচ্ছিক। 14-পিন প্রজাপতি প্যাকেজ। 200mW/ 400mW/ 600mW আউটপুট পাওয়ার। এসএম ফাইবার বা পিএম ফাইবার দিয়ে পিগটেল করা। 12 মাসের ওয়ারেন্টি। এই ডিভাইসটি স্ট্যাটিক বিদ্যুতের প্রতি সংবেদনশীল। ডিভাইসের জন্য অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা কঠোরভাবে পালন করা আবশ্যক।

পণ্য বিশেষ উল্লেখ

পণ্য বৈশিষ্ট্য

কিঙ্ক-মুক্ত অপারেটিং পাওয়ার 600mW পর্যন্ত।

এসএম ফাইবার এবং পিএম ফাইবার ঐচ্ছিক।

ফাইবার ব্র্যাগ গ্রেটিং স্থিরকরণ।

ইন্টিগ্রেটেড TEC কুলার, থার্মিস্টর এবং মনিটর ডায়োড।

পণ্য অ্যাপ্লিকেশন

ফাইবার পরিবর্ধক পাম্পিং.

সেন্সিং এবং পরিমাপ।

CATV ট্রান্সমিশন।

DWDM সিস্টেম।

ফেমটোসেকেন্ড সিস্টেম।

পণ্যের বিবরণ

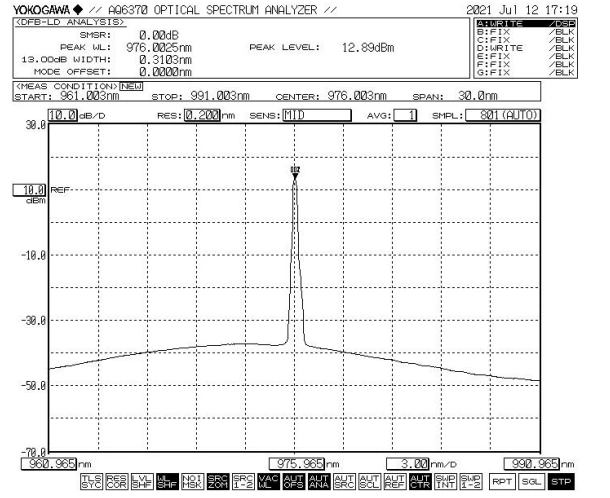

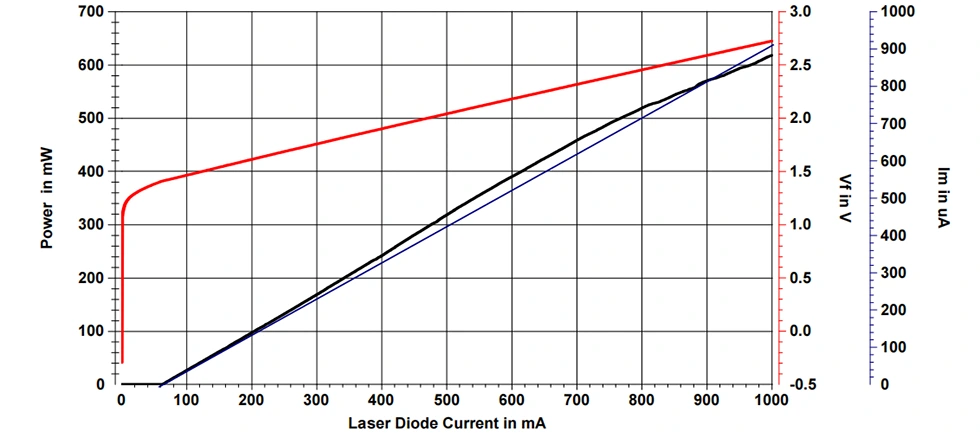

সাধারণ বর্ণালী এবং PIV: 976nm, WL সহনশীলতা +/-1nm, 600mW

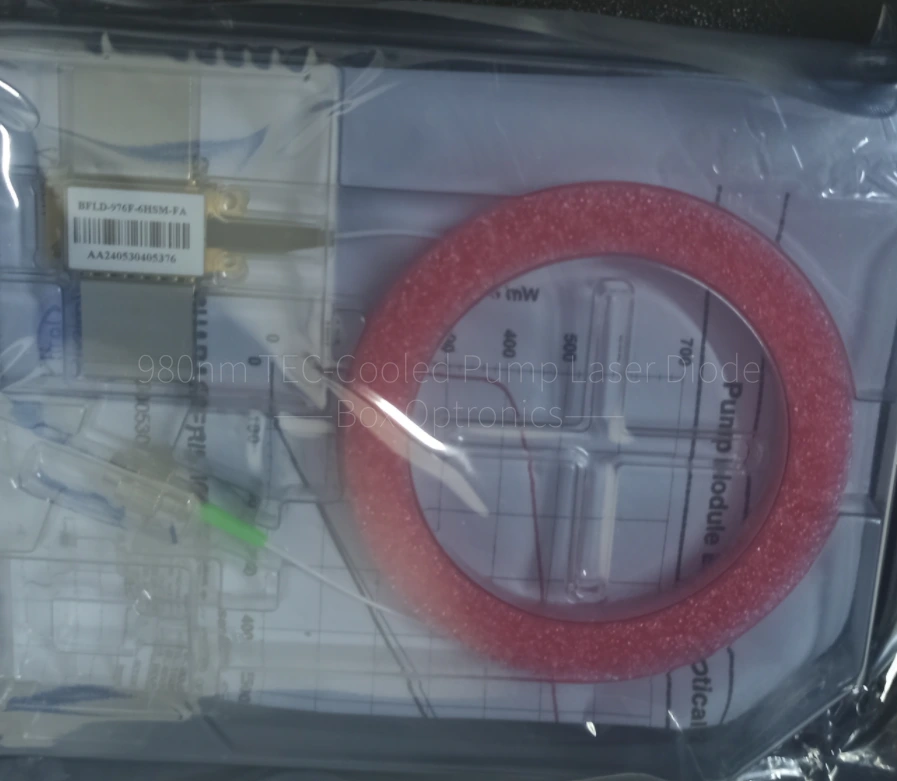

প্যাকিং উদাহরণ

*স্বতন্ত্র ডিভাইস; বিল্ট-ইন ড্রাইভার নেই (বহিরাগত ড্রাইভার ঐচ্ছিক)।

তথ্য অর্ডার

যেমন: BFLD-976F-6HSM-N0

(অর্ডারের তথ্য: 980nm TEC-কুলড পাম্প লেজার ডায়োড, বাটারফ্লাই প্যাকেজ, 976nm, FBG সহ, 600mW আউটপুট পাওয়ার, SM ফাইবার, সংযোগকারী ছাড়া, বেয়ার ফাইবার)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

উদ্ধৃতি শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।

অর্থ প্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতা লেজার রশ্মি নির্গত করে; ফাইবার প্রান্তের মুখের দিকে সরাসরি তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।

এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, প্যাকেজিং, পরিবহন এবং ব্যবহারের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থাগুলির কঠোর আনুগত্য প্রয়োজন। উপরন্তু, বিদ্যুত সরবরাহ বৃদ্ধি রোধ করার জন্য সতর্কতা অবলম্বন করা আবশ্যক, কারণ এটি করতে ব্যর্থ হলে ডিভাইসের স্থায়ী ক্ষতি হতে পারে (যেমন, সঠিক সরঞ্জামের গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক কব্জির চাবুক পরা)।

অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস ঢোকানো বা সরানোর সময়, ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর চাপ প্রয়োগ করবেন না বা টানবেন না। সংযোগকারীগুলির সাথে সজ্জিত ডিভাইসগুলির জন্য, ইনস্টলেশন বা অপসারণের সময় ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই একই সাথে উঠানো হয়েছে তা নিশ্চিত করুন৷

যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয় এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। নিম্নলিখিতগুলিতে বিশেষ মনোযোগ দিতে হবে: সোল্ডারিং প্রক্রিয়া চলাকালীন, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে গ্রাউন্ড করা উচিত।

সমস্ত উপাদান পাওয়ার আপ করার আগে, প্রথমে কুলারটি সক্রিয় করুন, তারপরে চিপ ওভারহিটিং এবং ওভারলোড রোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপগুলি নিয়ে এগিয়ে যান৷

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

ওয়ারেন্টি সময়কাল:

ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, বক্স অপট্রোনিক্স ওয়ারেন্টি সময়ের মধ্যে নিম্নলিখিত ক্ষেত্রে বিনামূল্যে মেরামত পরিষেবাগুলি প্রত্যাখ্যান করার অধিকার বজায় রাখে:

(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।

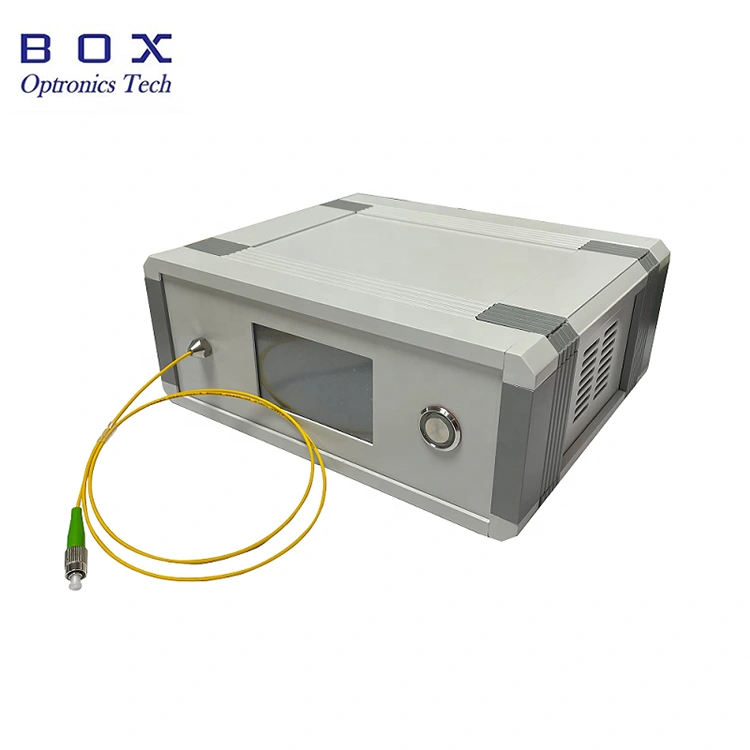

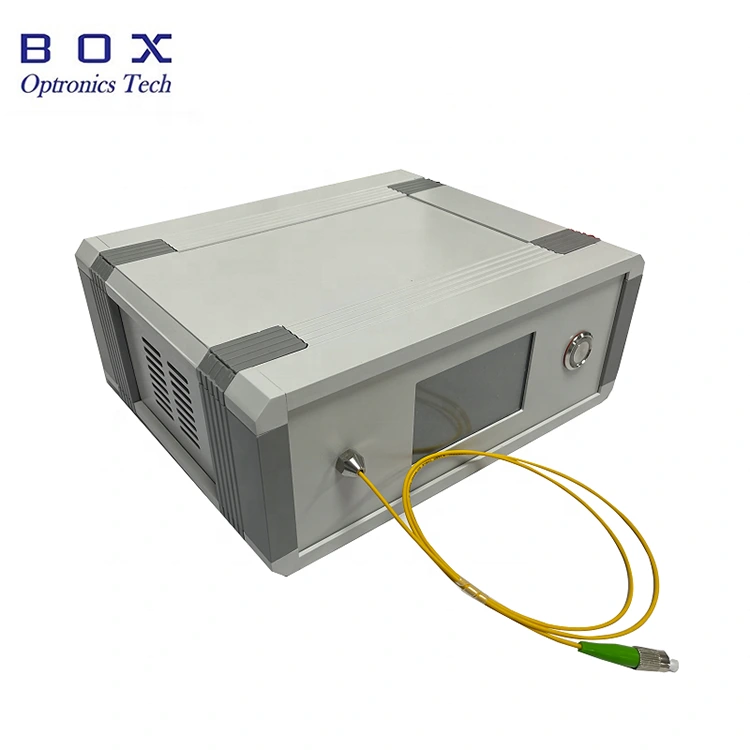

একটি টাচস্ক্রিন ডিসপ্লে সহ একটি বেঞ্চটপ প্যাকেজে উপলব্ধ; পাওয়ার-আপের সাথে সাথে আলো নির্গত করে।
