1. এর ভূমিকা সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার অ্যামপ্লিফায়ার
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন

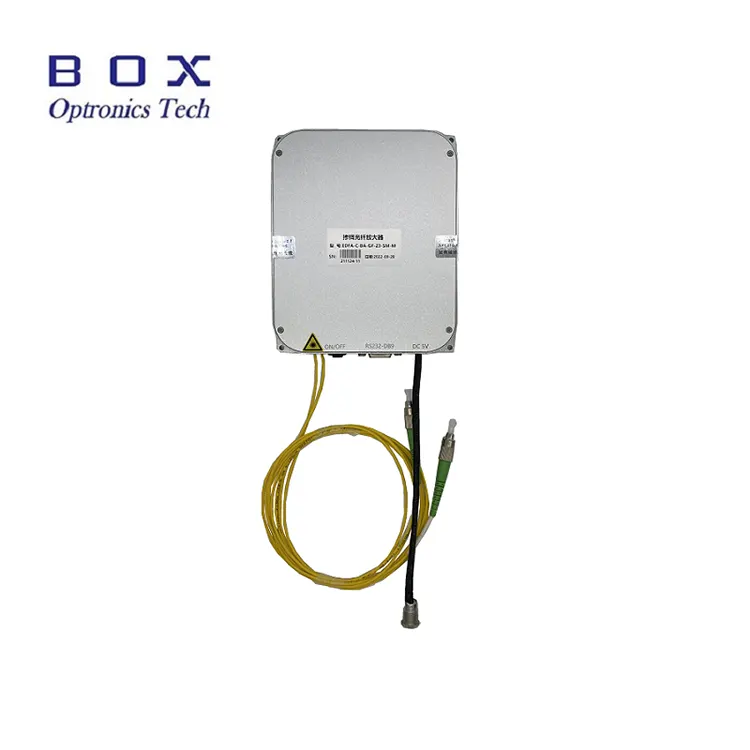

5. পণ্যের বিবরণ
6. অর্ডার তথ্য
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
9. সীসা সময়
10. অপারেশন পদক্ষেপ
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা
সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার অ্যামপ্লিফায়ারগুলি অপটিক্যাল কমিউনিকেশন, ফাইবার অপটিক সেন্সিং, CATV, এবং পরীক্ষাগার গবেষণা। তারা একটি বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা, উচ্চ শক্তি, এবং বৈশিষ্ট্য ACC এবং APC উভয় অপারেটিং মোড সহ কম শব্দ। একটি যোগাযোগ সিরিয়াল পোর্ট এবং পাওয়ার ক্যাবল প্লাগ-এন্ড-প্লে অপারেশনের জন্য দেওয়া হয়। কমান্ড হয় গ্রাহক সিস্টেমে সহজ একীকরণের জন্য উপলব্ধ। একাধিক আউটপুট শক্তি একক-মোড সহ 15 থেকে 26 dBm পর্যন্ত সেটিংস উপলব্ধ মেরুকরণ-রক্ষণাবেক্ষণ ফাইবার বিকল্প। একটি এক বছরের ওয়ারেন্টি অন্তর্ভুক্ত। কখন এই মডিউলগুলি ব্যবহার করে, নিশ্চিত করুন যে ফাইবার প্রান্তের মুখ পরিষ্কার, লেজার সম্পর্কে সচেতন থাকুন ইনপুট সীমাবদ্ধতা, এবং প্রয়োজনীয় লেজার নিরাপত্তা সতর্কতা গ্রহণ করুন।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|||||
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
nm |
1530~1565 |
সি-ব্যান্ড |
|||||
|
ইনপুট পাওয়ার |
dBm |
-6~+3 |
|
|||||
|
আউটপুট শক্তি |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-3dBm ইনপুট |
|
গোলমাল চিত্র |
dB |
≤5.0 |
|
|||||
|
পিডিজি |
dB |
≤0.3 |
|
|||||
|
পিএমডি |
পিএস |
≤0.5 |
|
|||||
|
ইনপুট/আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
|||||
|
পাওয়ার মনিটর |
dB |
আউটপুট শক্তি |
|
|||||
|
অপারেটিং মোড |
- |
এসিসি/এপিসি |
|
|||||
|
পিগটেল ফাইবার |
- |
SMF-28 |
এফসি/এপিসি |
|||||
|
যোগাযোগ ইন্টারফেস
|
- |
টাচ স্ক্রিন/DB9 মহিলা(RS232) |
বেঞ্চটপ |
|||||
|
- |
DB9 মহিলা(RS232) |
মডিউল |
||||||
|
পাওয়ার সাপ্লাই
|
- |
AC 110~240V, <30W |
বেঞ্চটপ |
|||||
|
- |
DC 5V, <15W |
মডিউল |
||||||
|
মাত্রা
|
মিমি
|
260(W)×280(D)×120(H) |
বেঞ্চটপ |
|||||
|
150(W)×125(D)×20(H) |
মডিউল |
|||||||
|
(15~20dBm): 70(W)×90(D)×15(H) |
মডিউল |
|||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
|||||
● প্রশস্ত তরঙ্গদৈর্ঘ্য পরিসীমা;
● উচ্চ আউটপুট শক্তি;
● কম শব্দ;
● DB9 মহিলা(RS232) সহজে একীকরণের জন্য যোগাযোগ।
1. পণ্য অ্যাপ্লিকেশন-সি-ব্যান্ড আর্বিয়াম-ডোপড ফাইবার বুস্টার অ্যামপ্লিফায়ার
● অপটিক্যাল ফাইবার যোগাযোগ;
● অপটিক্যাল ফাইবার সেন্সর;
● ফাইবার লেজার

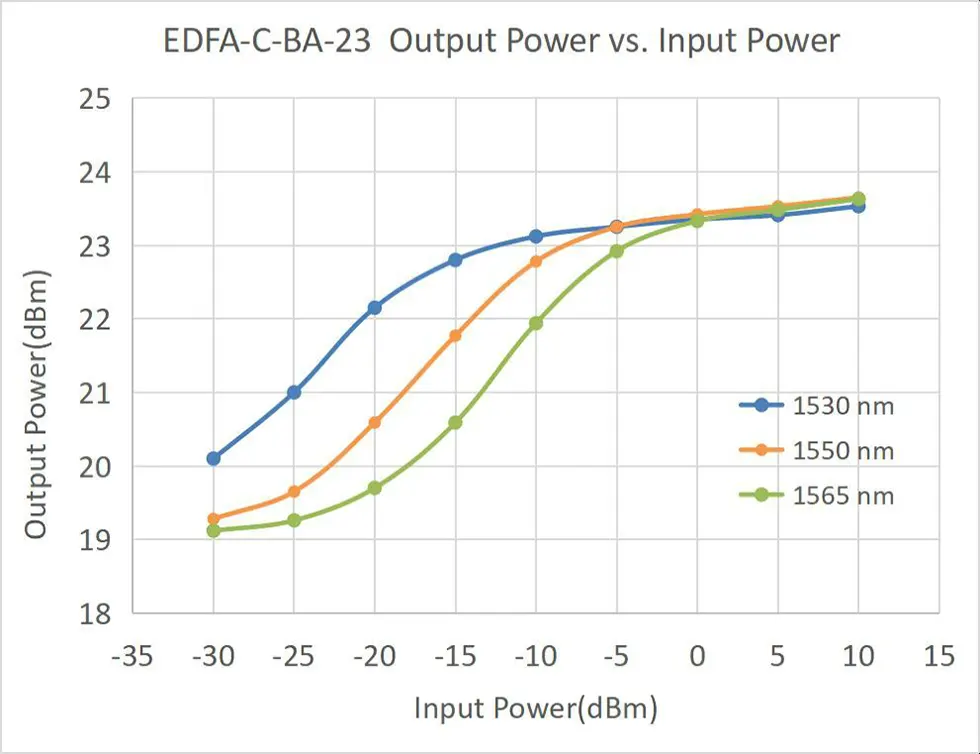

● সাধারণ বৈশিষ্ট্যগত বক্ররেখা
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
EDFA (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS232 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
5 |
অপারেশন ম্যানুয়াল |
1 |
|
নাম |
EDFA প্রকার |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
মাত্রা |
|
ইডিএফএ |
-XX |
-এক্স |
-XX |
XX |
-এক্স |
|
Erbium-doped ফাইবার অ্যামপ্লিফায়ার |
BA:বুস্টার-অ্যাম্প |
সি: সি-ব্যান্ড |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 : মডিউল M20 : মডিউল বি:বেঞ্চটপ |
যেমন: EDFA-C-BA-23-SM-M
(অর্ডার তথ্য: সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার এমপ্লিফায়ার, 23dBmoutput শক্তি, SMF-28efiber সহ, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত হবে পাঠানো হয়েছে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

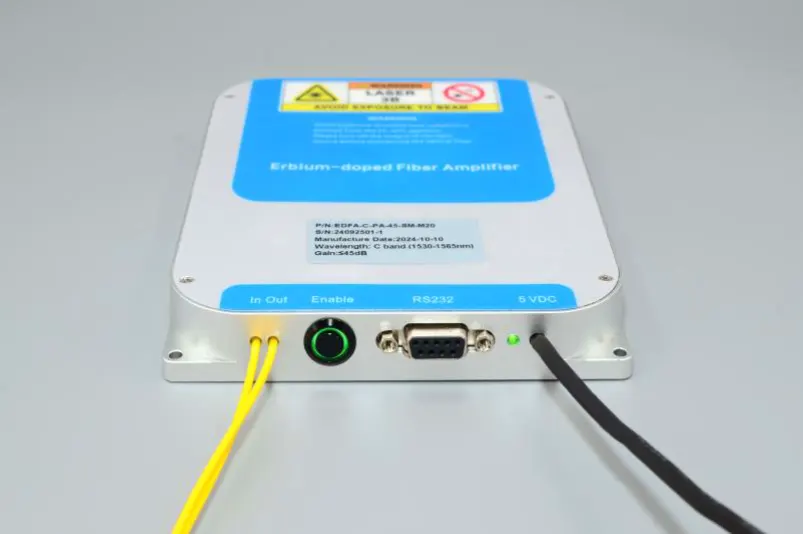

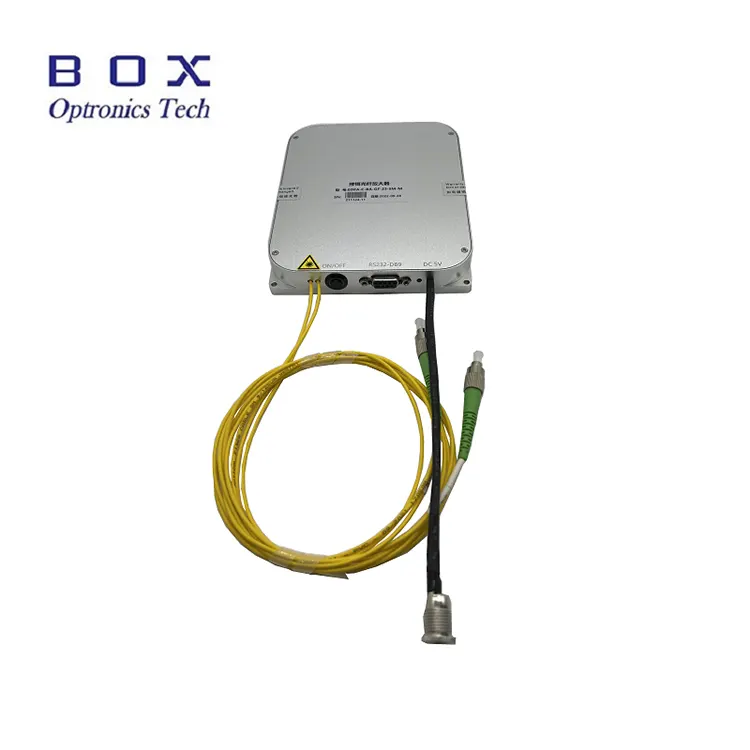

ধাপ 1. চেহারা: সামনের দিক EDFA-এর ক্রমানুসারে ইনপুট এবং আউটপুট অপটিক্যাল ফাইবার দিয়ে সজ্জিত করা হয়, একটি অপটিক্যাল এমপ্লিফিকেশন আউটপুট অ্যাক্টিভেশন সুইচ, একটি হোস্ট কম্পিউটার যোগাযোগ ইন্টারফেস (ডিফল্ট RS232 DB9), একটি পাওয়ার সূচক আলো এবং একটি পাওয়ার কর্ড (ডিফল্ট DC 5V)।
ধাপ 2. পাওয়ার সাপ্লাই: পাওয়ার পোর্ট হল ডিফল্ট DC5.5×2.1mm পাওয়ার ইন্টারফেস, এবং একটি ম্যাচিং DC5V ডিসি পাওয়ার অ্যাডাপ্টার প্রদান করা হবে যখন পণ্য কারখানা ছেড়ে। পাওয়ার অ্যাডাপ্টারের মধ্যে সংযোগ পদ্ধতি এবং EDFA মডিউল নিচের চিত্রে দেখানো হয়েছে। ব্যবহার করতে ভুলবেন না দয়া করে মূল মিল পাওয়ার অ্যাডাপ্টার। একটি অনুপযুক্ত পাওয়ার অ্যাডাপ্টার ব্যবহার করবে EDFA সঠিকভাবে কাজ করতে ব্যর্থ হয় বা EDFA এর ক্ষতি করে। একটি U-আকৃতির সংযোগকারী পাওয়ার সাপ্লাই লাইন ব্যবহারকারীদের একটি সংযোগ করার জন্য প্রদান করা যেতে পারে পাওয়ার সাপ্লাই স্যুইচিং, তবে এটি সংগ্রহের সময় আগে থেকেই প্রস্তাব করা উচিত।
ধাপ 3. ফাইবার জাম্পার সংযুক্ত করা: খুলুন অপটিক্যাল ফাইবার সংযোগকারীর ডাস্ট ক্যাপ, ফাইবার শেষ মুখ পরীক্ষা করুন, এবং অন্য অপটিক্যাল সংযোগ করার আগে কোন দূষণ এবং ক্ষতি নেই তা নিশ্চিত করুন ফাইবার ডিভাইস বা পরীক্ষার সরঞ্জাম। উচ্চ-শক্তি EDFA এর আউটপুট ফাইবারের জন্য মডেল, সংযোগের জন্য ফিউশন স্প্লিসিং পদ্ধতি ব্যবহার করার পরামর্শ দেওয়া হয়।
Setp4. তাপ অপচয়: এই erbium-doped ফাইবার পরিবর্ধক মডিউল একটি নির্দিষ্ট পরিমাণ তাপ উৎপন্ন করে। দ পরিবর্ধক নীচের পৃষ্ঠ (পাঠ ছাড়া পাশ) কাছাকাছি হতে হবে তাপ সিঙ্ক, তাপ অপচয় পাখনা, বা ধাতু পৃষ্ঠ সঙ্গে যোগাযোগ ব্যবহারকারীর চেসিসের নীচে। উপযুক্ত বায়ু কুলিং অর্জন করার সুপারিশ করা হয় একটি ভাল তাপ অপচয় প্রভাব। প্রস্তাবিত সর্বোত্তম কাজের পরিবেশ তাপমাত্রা -5 ~ +35 ℃। যখন পরিবেষ্টিত তাপমাত্রা 50 ℃ ছাড়িয়ে গেছে, স্ট্যান্ডবাই অবস্থায় এমপ্লিফায়ার শুরু হবে না। যখন পরিবেষ্টিত তাপমাত্রা 55℃ অতিক্রম করে, কর্মরত অবস্থায় পরিবর্ধক স্বয়ংক্রিয়ভাবে লেজারের আউটপুট বন্ধ করে প্রবেশ করবে স্ব-রক্ষার জন্য স্ট্যান্ডবাই স্টেট। যখন পরিবেষ্টিত তাপমাত্রা 50℃ এ নেমে যায়, তখন পরিবর্ধক স্বয়ংক্রিয়ভাবে আউটপুট পুনরায় শুরু করবে।
ধাপ 5. ইনপুট অপটিক্যাল পাওয়ার: এই আর্বিয়াম-ডোপড ফাইবার পরিবর্ধকটির কোন থ্রেশহোল্ড নেই ইনপুট অপটিক্যাল সংকেত শক্তি জন্য প্রয়োজনীয়তা. যখন গড় ক্ষমতা ইনপুট অপটিক্যাল সংকেত শূন্য শক্তির কাছাকাছি হ্রাস করা হয়, পরিবর্ধক এখনও থাকবে কাজের অবস্থা বজায় রাখুন এবং আউটপুট পোর্টে স্বতঃস্ফূর্ত নির্গমন হবে আউটপুট যাইহোক, একটি আরো আদর্শ পরিবর্ধন প্রভাব এবং সংকেত থেকে গোলমাল পেতে অনুপাত, এটি পাওয়ারের মধ্যে ইনপুট অপটিক্যাল শক্তি নিয়ন্ত্রণ করার সুপারিশ করা হয় পরীক্ষার শীট বা পণ্যের স্পেসিফিকেশনে বর্ণিত পরিসীমা।
Step6.Host কম্পিউটার কন্ট্রোল: এই পরিবর্ধক একটি মডুলার পণ্য এবং প্রয়োজন সামঞ্জস্য এবং নিরীক্ষণের জন্য ডেডিকেটেড হোস্ট কম্পিউটার সফ্টওয়্যারের সাথে মিলিত হবে কর্মরত অবস্থা এবং EDFA এর অপারেটিং পরামিতি। ব্যবহারকারীর কম্পিউটারের প্রয়োজন USB-232 সিরিয়াল পোর্ট ড্রাইভার প্রোগ্রাম এবং EDFA হোস্ট কম্পিউটার ইনস্টল করতে আমাদের কোম্পানি দ্বারা প্রদত্ত নিয়ন্ত্রণ সফ্টওয়্যার। USB-232 সিরিয়াল পোর্ট ড্রাইভার প্রোগ্রাম ইনস্টল করা আবশ্যক, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার সংযোগ করতে পারবেন না এবং EDFA মডিউলের সাথে স্বাভাবিকভাবে যোগাযোগ করুন। এটা উল্লেখ করা উচিত যে USB-232 সিরিয়াল পোর্ট ড্রাইভার প্রোগ্রাম প্রকৃত USB-232 এর সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত সিরিয়াল পোর্ট তারের ব্যবহৃত. EDFA হোস্ট কম্পিউটারের সফ্টওয়্যার সংস্করণ নম্বর সফ্টওয়্যারটি রেকর্ড করা সফ্টওয়্যার সংস্করণ নম্বরের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত পণ্য পরীক্ষার শীট।

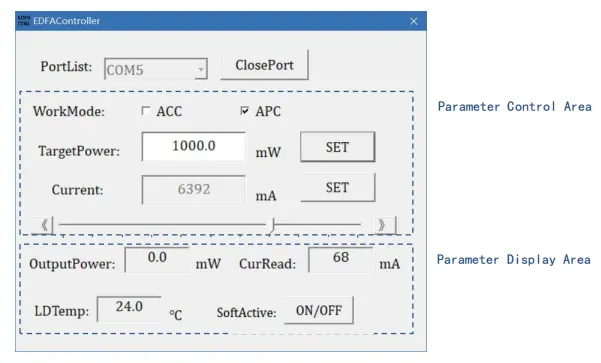

ধাপ7. হোস্ট কম্পিউটার সফ্টওয়্যার ইন্টারফেস: হোস্ট কম্পিউটার সফ্টওয়্যার দ্বারা প্রদর্শিত তথ্য অন্তর্ভুক্ত পরিবর্ধক কাজ মোড, আউটপুট অপটিক্যাল শক্তি লক্ষ্য মান, পাম্প লেজার বর্তমান লক্ষ্য মান, এবং তাপমাত্রা পর্যবেক্ষণ অবস্থা।
ধাপ8। নির্দিষ্ট অপারেশন: পরে হোস্ট কম্পিউটার সফ্টওয়্যার শুরু করে, প্রথমে সঠিক সিরিয়াল পোর্ট নির্বাচন করুন সিরিয়াল পোর্ট সিকোয়েন্স পোর্টলিস্টে নম্বর, খুলতে OpenPort বোতামে ক্লিক করুন সিরিয়াল পোর্ট। এই সময়ে, বর্তমান রিড এবং LDTemp উইন্ডোগুলি প্রদর্শিত হবে মডিউলটির কাজের বর্তমান এবং পাম্প তাপমাত্রা। লক্ষ্য লিখুন TargetPower উইন্ডোতে অপটিক্যাল পাওয়ার মান এবং SET বোতামে ক্লিক করুন। কখন EDFA মডিউলের বোতাম সুইচ এবং SoftActive বোতামের সুইচ সফ্টওয়্যার উভয়ই চালু আছে, সেটিং কার্যকর হয় এবং EDFA এর অপটিক্যাল আছে পাওয়ার আউটপুট।
ধাপ9। কন্ট্রোল মোড: স্ট্যান্ডার্ড মডেল এই ফাইবার পরিবর্ধক দুটি কাজ মোড সমর্থন করে, স্বয়ংক্রিয় বর্তমান নিয়ন্ত্রণ মোড (ACC মোড) এবং স্বয়ংক্রিয় পাওয়ার কন্ট্রোল মোড (APC মোড)। আপনি সুইচ করতে পারেন WorkMode বিকল্পের মাধ্যমে এই দুটি কাজের মোডের মধ্যে। স্যুইচ করার সময়, অনুগ্রহ করে প্রথমে সক্রিয় বোতামের সুইচটি বন্ধ করতে নোট করুন৷ (* কিছু পরিবর্ধক মডেলগুলি শুধুমাত্র ACC মোড সমর্থন করে, যেমন EDFA-C-PA)। ACC মোডে, পাম্পে প্রবেশ করুন বর্তমান উইন্ডোতে বর্তমান মান এবং SET বোতামে ক্লিক করুন, অথবা সরাসরি টেনে আনুন পাম্প বর্তমান মান সেট করতে বাম এবং ডান স্লাইডার. APC মোডে, লিখুন টার্গেট পাওয়ার উইন্ডোতে টার্গেট অপটিক্যাল পাওয়ার মান এবং SET-এ ক্লিক করুন বোতাম
ধাপ 10। আউটপুট সক্রিয়করণ: যখন মডিউল এবং SoftActive বোতামের সামনে বোতাম সুইচ সক্ষম করুন সফ্টওয়্যার সুইচ উভয় চালু করা হয়, সেটিং কার্যকর হয় এবং পরিবর্ধক লেজার আউটপুট আছে, এবং লেজার সূচক আলো চালু আছে. চালু/বন্ধ বোতামটি লাল রঙে প্রদর্শিত হবে। পরামিতি পর্যবেক্ষণে আউটপুট পাওয়ার এলাকা বর্তমান প্রকৃত আউটপুট অপটিক্যাল শক্তি দেখায়, CurRead বর্তমান দেখায় পাম্প বর্তমান, এবং LDTemp অভ্যন্তরীণ তাপমাত্রা দেখায়।
ধাপ11। শাটডাউন: প্রথমে বন্ধ করুন অ্যামপ্লিফায়ার এবং সফটঅ্যাকটিভ বোতামের পাশে চালু/বন্ধ বোতামের সুইচ সফ্টওয়্যারটি চালু করুন, সিরিয়াল পোর্ট বন্ধ করতে ClosePort-এ ক্লিক করুন এবং তারপরে সফটওয়্যার বন্ধ করুন।
ধাপ12। পরামিতি মেমরি: মোড এবং নিয়ন্ত্রণ সফ্টওয়্যার দ্বারা সেট করা পরামিতিগুলি স্বয়ংক্রিয়ভাবে ভিতরে সংরক্ষিত হবে EDFA মডিউল এবং পাওয়ার-অফ মেমরির ফাংশন আছে। যদি কোন প্রয়োজন না থাকে EDFA প্যারামিটারগুলি পরিবর্তন করুন, হোস্ট কম্পিউটারের সাথে সংযোগ করার প্রয়োজন নেই এটি আবার ব্যবহার করার সময়।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং কী সুইচ বন্ধ করা হয়, এবং তারপর পাওয়ার সাপ্লাই সংযোগ করুন। বন্ধ করার সময়, প্রথমে কী সুইচ বন্ধ করুন, এবং তারপর আউটপুট পরে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন সূচক আলো নিভে যায়। সরাসরি বিদ্যুৎ সরবরাহ বন্ধ করবেন না যখন EDFA কাজ করছে।
● ঘন ঘন আউটপুট সন্নিবেশ এবং আনপ্লাগ করার পরামর্শ দেওয়া হয় না ধুলো দূষণ এড়াতে ফাইবার সংযোগকারী, যা বৃদ্ধি হতে পারে সন্নিবেশ ক্ষতি বা ফাইবার সংযোগকারী শেষ মুখ জ্বলন্ত.
● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ফাইবার অপটিক সংযোগকারী হতে হবে ধুলোর ক্যাপ দিয়ে আবৃত।
● যদি আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হয়, তা হয় একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; দোকান একটি শুকনো জায়গায়।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
