1. এর ভূমিকা অন্তর্নির্মিত ড্রাইভ সার্কিট সহ 980nm পাম্প ডায়োড লেজার মডিউল
2. প্রযুক্তিগত স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. স্ট্যান্ডার্ড আনুষাঙ্গিক
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য

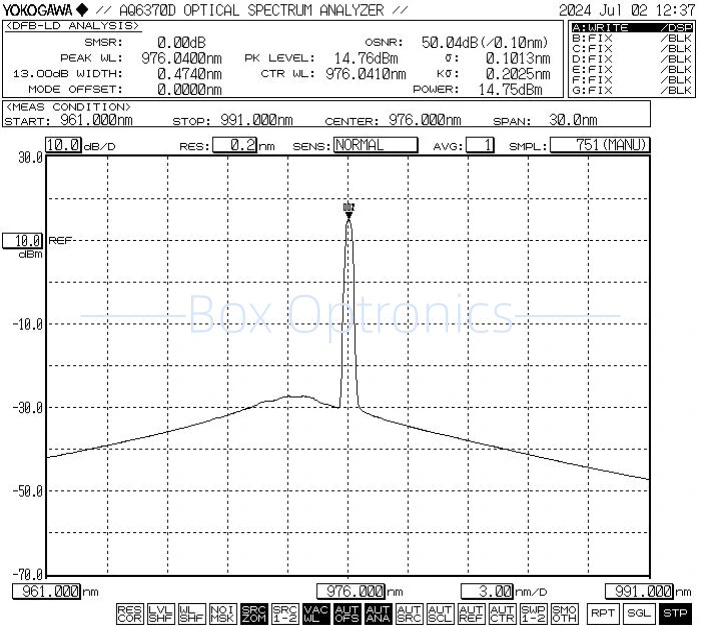

8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

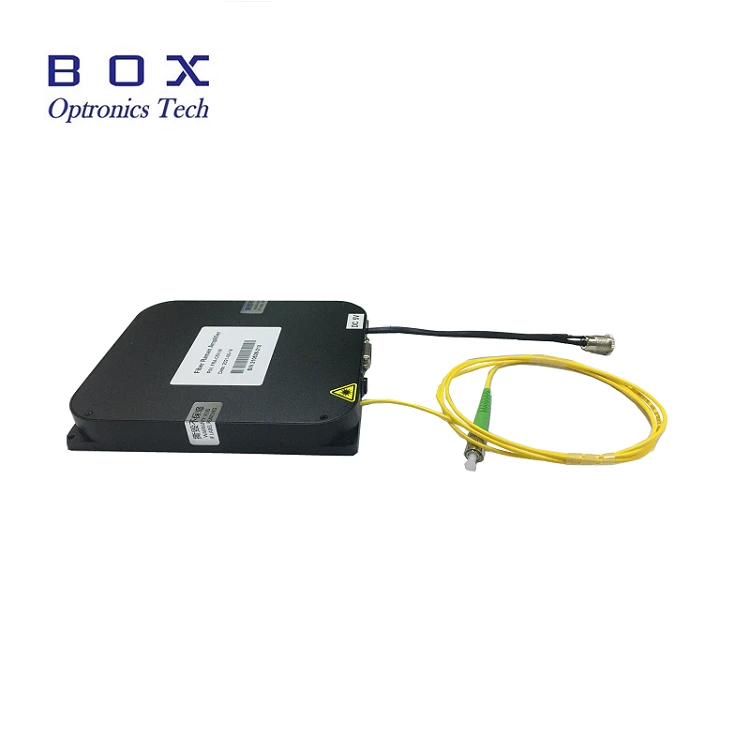

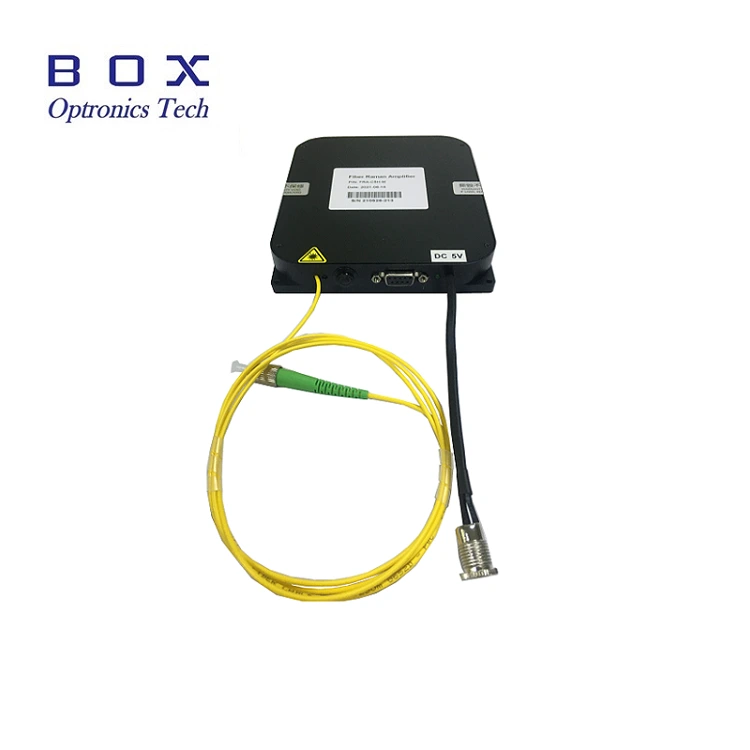

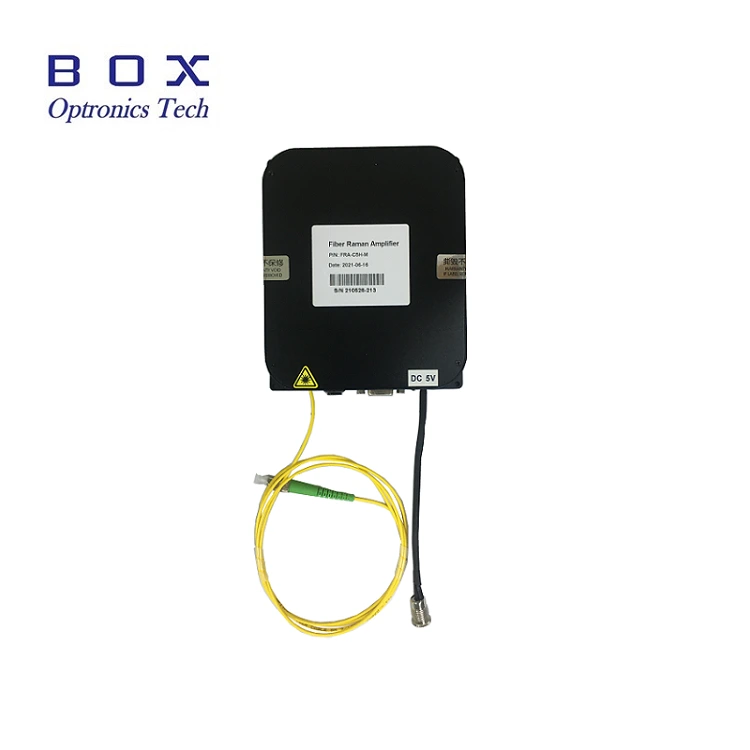

বিল্ট-ইন ড্রাইভ সহ 980nm পাম্প ডায়োড লেজার মডিউল সার্কিটগুলি বিশেষভাবে অপটিক্যাল যোগাযোগ, ফাইবার পরিবর্ধনের জন্য ডিজাইন করা হয়েছে, এবং অরৈখিক অপটিক্স গবেষণা। এটি একটি লেজার চিপ, ড্রাইভ সার্কিটকে সংহত করে, তাপমাত্রা নিয়ন্ত্রণ সুরক্ষা ইউনিট, এবং একটিতে ফাইবার আউটপুট কাঠামো, নেই বাহ্যিক ড্রাইভ প্রয়োজন, প্লাগ-এন্ড-প্লে। 200mW/ 400mW/ 600mW উপলব্ধ। এস.এম ফাইবার এবং পিএম ফাইবার ঐচ্ছিক। 1 বছরের ওয়ারেন্টি। লেজার উৎস ব্যবহার করার সময় একটি দীর্ঘ সময়ের জন্য মডিউল, তাপ অপচয় বিবেচনা করতে ভুলবেন না. স্থাপন করুন একটি তাপ বেসিনে মডিউল.
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
974±1, 976±1 |
|
|
আউটপুট শক্তি |
mW |
200-700 |
|
|
ক্ষমতার অস্থিরতা (স্বল্পমেয়াদী 15 মিনিট) |
dB |
≤±0.02 |
|
|
ক্ষমতার অস্থিরতা (দীর্ঘমেয়াদী 8 ঘন্টা) |
dB |
≤±0.05 |
|
|
সংযোগকারী |
- |
এফসি/এপিসি |
|
|
ফাইবার টাইপ |
- |
হাই1060/PM980 |
|
|
মাত্রা |
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
মাত্রা |
মিমি |
150(W)×125(D)×20(H) |
মডিউল |
|
পাওয়ার সাপ্লাই |
V |
AC 110~240V, <20W |
বেঞ্চটপ |
|
পাওয়ার সাপ্লাই |
V |
DC 5V/4A, <15W |
মডিউল |
|
শক্তি অপচয় |
W |
≤ 60 |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
● অন্তর্নির্মিত ইন্টিগ্রেটেড ড্রাইভ সার্কিট, কোন বহিরাগত ড্রাইভার বোর্ড প্রয়োজন।
● কম্প্যাক্ট এবং ছোট আকার, একীকরণের জন্য উপযুক্ত এবং সহজ ইনস্টলেশন।
● শক্তি এবং বর্ণালী স্থিতিশীলতা।
● যোগাযোগ ইন্টারফেস সামঞ্জস্যপূর্ণ.
● ফাইবার পরিবর্ধক জন্য পাম্প উৎস (EDFA)।
● লেজার সেন্সিং সরঞ্জাম।
● অপটিক্যাল ফাইবার কমিউনিকেশন ট্রান্সমিশন সিস্টেম
● জৈবিক সনাক্তকরণ।
● সাধারণ বর্ণালী: 976nm

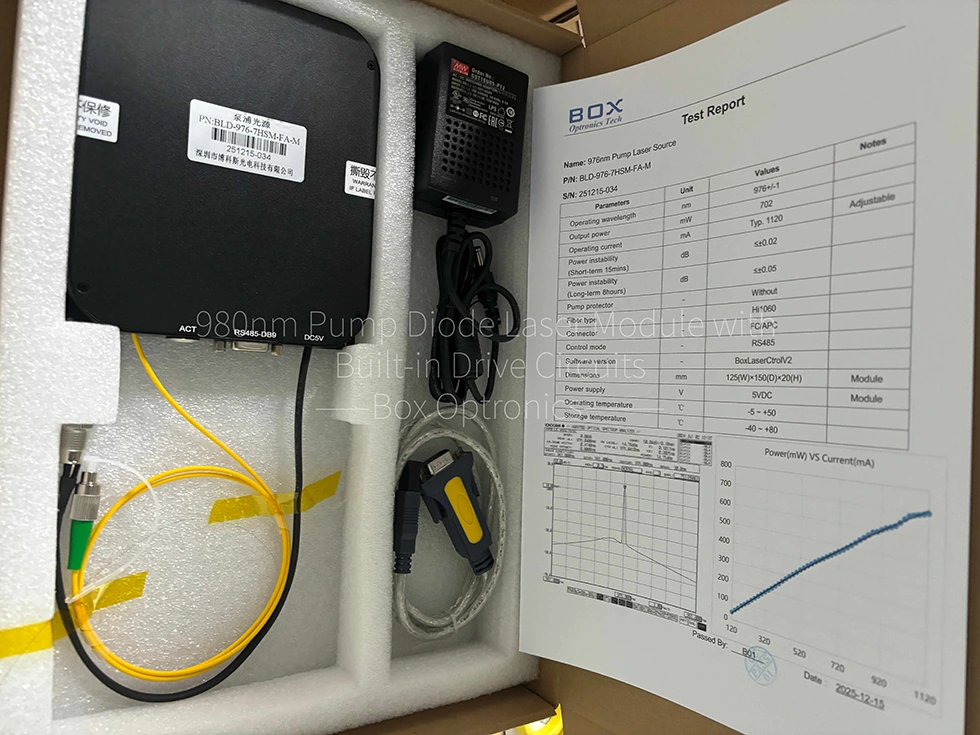

● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
পাম্প লেজার উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS485 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
ধাপ 1. আনপ্যাকিং: সমাবেশের আগে, চেক করুন পাম্প লেজার সোর্স মডিউল, ইউএসবি সহ সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা ডাটা ক্যাবল, পাওয়ার অ্যাডাপ্টার, টেস্ট রিপোর্ট ইত্যাদি।
ধাপ 2. পাওয়ার সাপ্লাই: একটি ডিসির সাথে সংযুক্ত বিদ্যুত সরবরাহ বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাই যা তাদের শক্তি পূরণ করে সরবরাহের প্রয়োজনীয়তা। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার ব্যবহার করুন (DC5V বা DC12V)। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)
ধাপ 3. আউটপুট ফাইবার সংযোগ: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে।
Setp4. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: ব্যবহার করুন 980nm পাম্প ডায়োড লেজার মডিউল সংযোগ করতে USB-RS485 DB9 ডেটা কেবল অন্তর্নির্মিত ড্রাইভ সার্কিট এবং কম্পিউটার; কম্পিউটার প্রথমে একটি ইনস্টল করা আবশ্যক ইউএসবি-আরএস 485 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করতে উত্সর্গীকৃত সিরিয়াল পোর্ট ড্রাইভার, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল হতে পারে না সঠিকভাবে সংযুক্ত এবং যোগাযোগ। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।

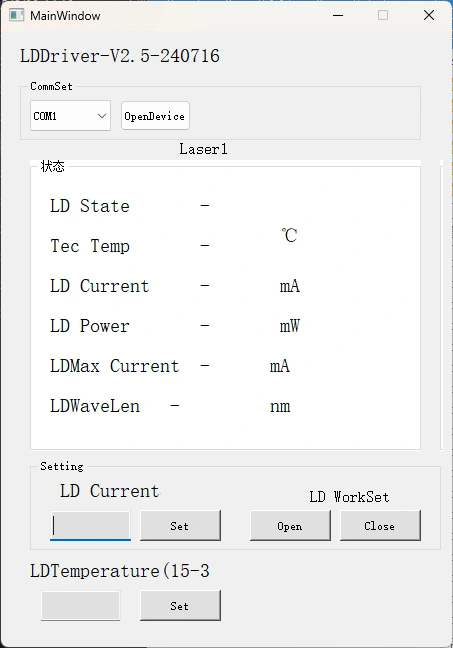

ধাপ 5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার প্রদান করে 980nm পাম্প ডায়োড লেজার মডিউলের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করুন অন্তর্নির্মিত ড্রাইভ সার্কিট সহ। সঠিক পোর্ট নির্বাচন করুন, বর্তমান সেট করুন এবং তাপমাত্রা, তারপর ওপেন বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, ড্রাইভকে র্যাম্প আপ করুন প্রাথমিক অপারেশনে ধীরে ধীরে বর্তমান। অবিলম্বে সম্পূর্ণ বর্তমান প্রয়োগ করবেন না।)
ধাপ 6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
মাত্রা |
পাম্প রক্ষাকারী |
|
বিএলডি |
-XXX |
-XX |
XX |
-XX |
-এক্স |
X |
|
পাম্প লেজার উত্স |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW অন্যান্য |
এসএম: হাই 1060 PM: PM980 |
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
এম: মডিউল খ: বেঞ্চটপ |
শূন্য: ছাড়া P1: 1064nm বিরুদ্ধে প্রতিরক্ষামূলক P5: 1550nm বিরুদ্ধে প্রতিরক্ষামূলক |
যেমন: BLD-976-6HSM-FA-MP1
(অর্ডারের তথ্য: অন্তর্নির্মিত সহ 980nm পাম্প ডায়োড লেজার মডিউল ড্রাইভ সার্কিট, 976nm, 600mW আউটপুট পাওয়ার, SM Hi1060 ফাইবার সহ, FC/APC সংযোগকারী, 1064 এনএম প্রতিফলিত আলোর বিরুদ্ধে সুরক্ষা, মডিউল প্যাকেজ)।
*পাম্প প্রটেক্টর দিয়ে সজ্জিত, আউটপুট পাওয়ার অ্যাটেন্যুয়েশন 10-15%।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● দীর্ঘ সময়ের জন্য আলোর উত্স মডিউল ব্যবহার করার সময়, নিশ্চিত হন মডিউলটিকে তাপের উপর বসিয়ে তাপ অপচয় এবং বায়ুচলাচল বিবেচনা করুন ডুব
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং উভয়ই কী সুইচ "বন্ধ" অবস্থানে আছে, তারপর পাওয়ার সাপ্লাই সংযোগ করুন। বন্ধ করার সময়, প্রথমে চাবির সুইচটি বন্ধ করুন; সূচক পর্যন্ত অপেক্ষা করুন বিদ্যুৎ সংযোগ বিচ্ছিন্ন করার আগে আলো নিভে গেছে। কখনো সরাসরি না যন্ত্রপাতি চালু থাকার সময় বিদ্যুৎ বন্ধ করুন।
● প্রতিরোধ করতে ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগিং এড়িয়ে চলুন ধুলো জমে এবং শেষ মুখের ক্ষতি।
● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ধুলো ক্যাপ সঙ্গে অব্যবহৃত সংযোগকারী ক্যাপ.
● একটি শুষ্ক, আর্দ্রতা-মুক্ত পরিবেশে সরঞ্জাম সংরক্ষণ করুন৷
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।

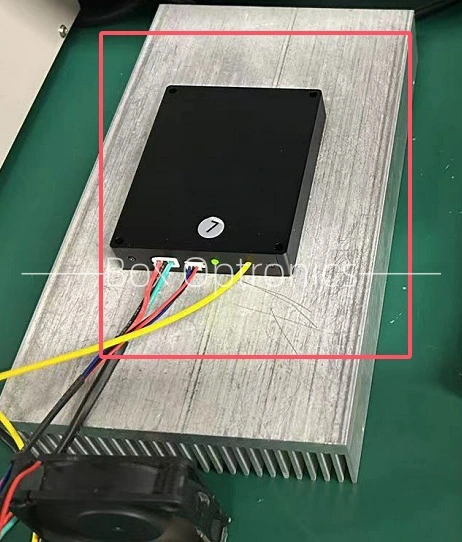

*তাপ অপচয় দীর্ঘমেয়াদী ব্যবহারের জন্য
