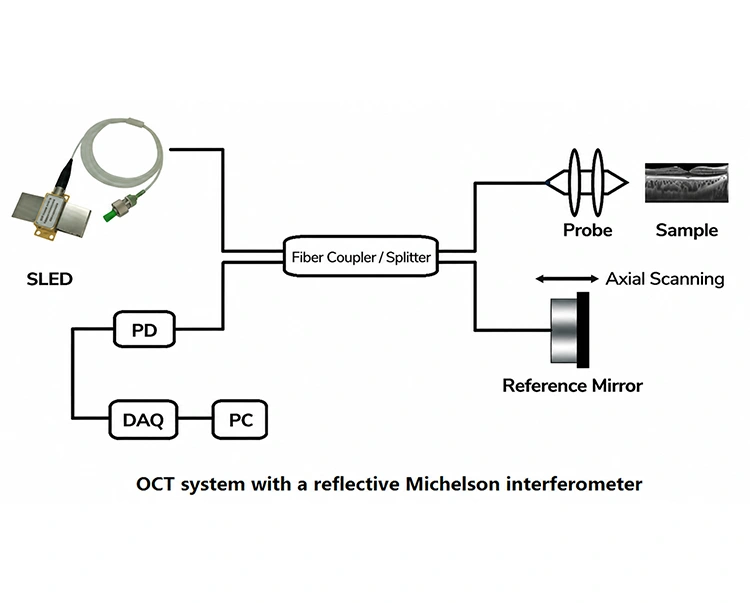

(1) একটি ব্রডব্যান্ড, লো-কোহেরেন্স সোর্স (যেমন একটি SLED) দ্বারা নির্গত আলোকে একটি বিম স্প্লিটার (বা ফাইবার কাপলার) দ্বারা দুটি বিমে বিভক্ত করা হয়, যথাক্রমে রেফারেন্স আর্ম এবং নমুনা বাহুতে প্রবেশ করে।
(2) রেফারেন্স বাহুতে আলো একটি আয়না দ্বারা প্রতিফলিত হয়।
(3) নমুনা বাহুতে আলোটি তদন্তাধীন টিস্যু বা উপাদানকে আলোকিত করার পরে, বিভিন্ন গভীরতা থেকে বিক্ষিপ্ত আলো ফিরে আসে।
(4) বিম স্প্লিটারে দুটি বিম পুনরায় একত্রিত হয়; একটি হস্তক্ষেপ সংকেত তখনই উৎপন্ন হয় যখন দুটি বাহুর মধ্যে অপটিক্যাল পাথের পার্থক্য আলোর উৎসের সুসংগত দৈর্ঘ্যের মধ্যে পড়ে। এই সংক্ষিপ্ত সমন্বয় দৈর্ঘ্য সিস্টেমের উচ্চ অক্ষীয় রেজোলিউশন নিশ্চিত করে।
(5) রেফারেন্স মিররের অবস্থান স্ক্যান করে বা হস্তক্ষেপ সংকেতগুলি অর্জনের জন্য ফ্রিকোয়েন্সি সুইপিং নিয়োগ করে, সিস্টেমটি নমুনা স্তরের দ্বি-মাত্রিক বা ত্রি-মাত্রিক টমোগ্রাফিক চিত্রগুলি স্তর দ্বারা পুনর্গঠন করতে পারে।
|
কম্পোনেন্ট |
ফাংশন বিবরণ |
|
SLED আলোর উৎস |
উচ্চ অক্ষীয় রেজোলিউশন অর্জনের জন্য ওসিটি সিস্টেমের জন্য মূল আলোর উত্স হিসাবে পরিবেশন করে ব্রডব্যান্ড লো-কোহেরেন্স লাইট প্রদান করে; সাধারণত 800-1550 এনএম এর কাছাকাছি-ইনফ্রারেড ব্যান্ডে কাজ করে। |
|
ফাইবার কাপলার / স্প্লিটার |
আলোর উত্সকে একটি নমুনা বাহু এবং একটি রেফারেন্স আর্মে বিভক্ত করে এবং উভয় বাহু থেকে ইকো সংকেতকে ডিটেক্টরে একত্রিত করে। |
|
অনুসন্ধান |
আলোক রশ্মিকে নমুনার পৃষ্ঠ বা অভ্যন্তরে ফোকাস করে এবং বিভিন্ন গভীরতা থেকে ব্যাক-রিফ্লেক্টেড/ব্যাক-স্ক্যাটারড অপটিক্যাল সিগন্যাল সংগ্রহ করে। |
|
রেফারেন্স মিরর |
একটি স্থিতিশীল রেফারেন্স অপটিক্যাল পাথ প্রদান করে। এটি সুনির্দিষ্ট অক্ষীয় স্ক্যানিংয়ের মাধ্যমে রেফারেন্স বাহুটির অপটিক্যাল পাথের দৈর্ঘ্য পরিবর্তন করে, বিভিন্ন নমুনা গভীরতা থেকে প্রতিফলিত আলোর সাথে হস্তক্ষেপ সংকেত মিলকে উপলব্ধি করে এবং গভীরতা-সমাধান স্ক্যানিং সম্পূর্ণ করে। |
|
পিডি |
নমুনা আর্ম এবং রেফারেন্স আর্ম থেকে হস্তক্ষেপ অপটিক্যাল সংকেত সনাক্ত করে। |
|
ডেটা অধিগ্রহণ সিস্টেম (DAQ) |
কম্পিউটার দ্বারা রিয়েল-টাইম প্রসেসিং এবং স্টোরেজের জন্য ফটোইলেকট্রিক সিগন্যালকে ডিজিটাল সিগন্যালে রূপান্তর করে। |
|
পিসি |
ফাস্ট ফুরিয়ার ট্রান্সফর্ম (FFT) এর মতো অ্যালগরিদমের মাধ্যমে অর্জিত হস্তক্ষেপ সংকেতগুলি প্রক্রিয়া করে এবং নমুনার উচ্চ-রেজোলিউশন 2D বা 3D টমোগ্রাফিক চিত্রগুলি পুনর্গঠন করে। |

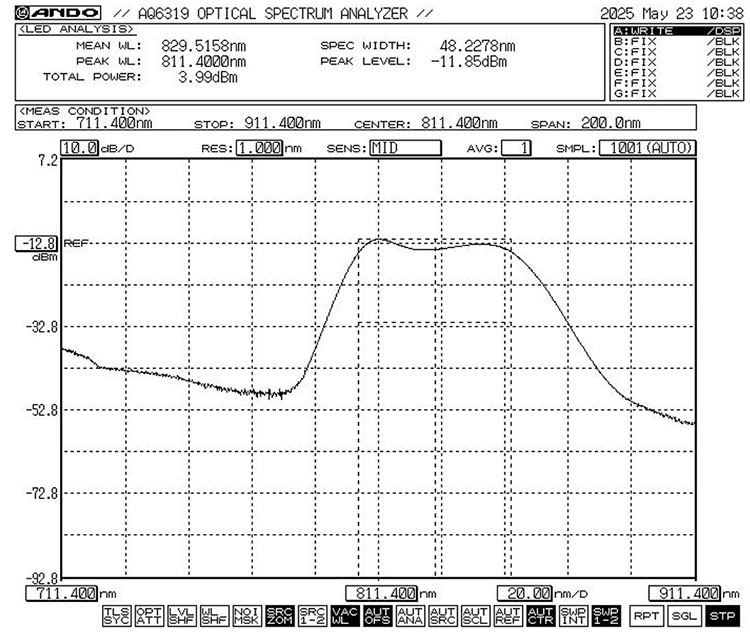

840nm 20mW SLED ব্রডব্যান্ড লাইট সোর্স
প্রশ্ন 1: SLD ব্রডব্যান্ড আলোর উৎসের কোন তরঙ্গদৈর্ঘ্য (nm-এ) সাধারণত OCT-তে ব্যবহৃত হয়?
A1: বায়োমেডিকাল ইমেজিং → 800–1060nm;

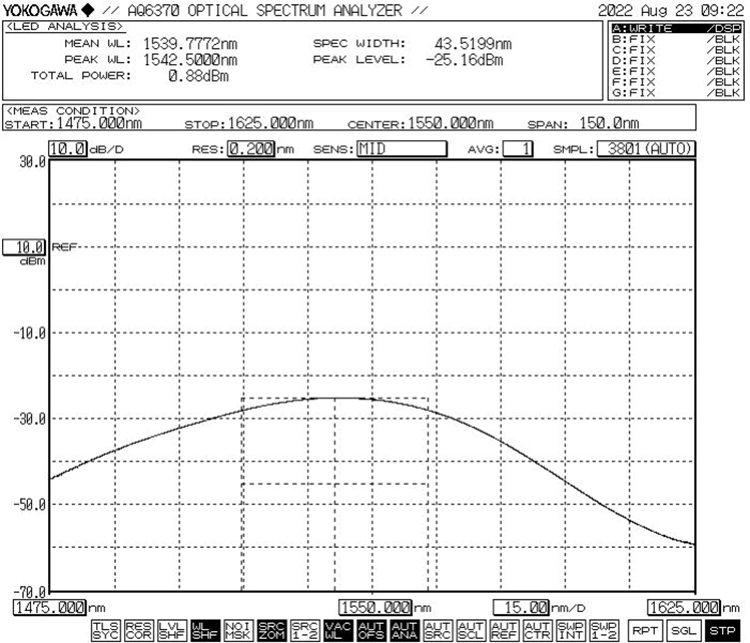

শিল্প পরিদর্শন/ফাইবার অপটিক্স অ্যাপ্লিকেশন → 1300–1550nm।
প্রশ্ন 2: একটি SLED ব্রডব্যান্ড আলোর উৎসের জন্য কি একটি আইসোলেটর প্রয়োজন?
A2: শিল্প অ্যাপ্লিকেশনের জন্য, প্রতিফলিত অপটিক্যাল শক্তির মাত্রা স্বাধীনভাবে মূল্যায়ন করা প্রয়োজন; যদি নিশ্চিত হয়, একাধিক আইসোলেটরের প্রয়োজন হতে পারে।
প্রশ্ন 3: আপনার সরবরাহ করা SLD আলোর উত্সগুলি কি একটি অন্তর্নির্মিত ড্রাইভার সার্কিটের সাথে আসে?
A3: হ্যাঁ, আমরা মডুলার সমাধান অফার করি যা লেজার চিপ, ড্রাইভার সার্কিট এবং (ঐচ্ছিকভাবে) একটি ফাইবার কাপলারকে একীভূত করে। এটি গ্রাহকের একটি বহিরাগত ড্রাইভারের সাথে সংযোগ করার প্রয়োজন ছাড়াই সরাসরি ব্যবহার বা আরও সিস্টেম ইন্টিগ্রেশনের অনুমতি দেয়।
-
