1457nm রমন পাম্প লেজার উৎস

সূচিপত্র

1. এর ভূমিকা 1457nm রমন পাম্প লেজার উৎস

2. প্রযুক্তিগত স্পেসিফিকেশন

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. স্ট্যান্ডার্ড আনুষাঙ্গিক

6. নিরাপদ অপারেশন গাইড

7. অর্ডার তথ্য

8. ডেটাশিট এবং টেস্টশিট

9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

10. সীসা সময়

11. অপারেশন নোট এবং রক্ষণাবেক্ষণ

12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

পণ্য পরিচিতি

এটি একটি ফাইবার সহ একটি 1457nm রমন পাম্প লেজার উত্স৷ রমন ফাইবার পরিবর্ধক এবং এর-ডোপড ফাইবার পরিবর্ধকের জন্য ডিজাইন করা ব্র্যাগ গ্রেটিং, একটি পেশাদারভাবে ডিজাইন করা ড্রাইভ সার্কিট, এবং নিরাপদ নিশ্চিত করতে TEC নিয়ন্ত্রণ লেজারের অপারেশন, স্থিতিশীল আউটপুট শক্তি এবং বর্ণালী। এটি প্রদান করা যেতে পারে একটি ডেস্কটপ বা মডুলার প্যাকেজে একটি RS-485 যোগাযোগ ইন্টারফেস সহ এবং সিস্টেম ইন্টিগ্রেশন জন্য পর্যবেক্ষণ সফ্টওয়্যার. 400mW উচ্চ আউটপুট শক্তি। ব্যবহার করুন রেটযুক্ত ভোল্টেজ, নিয়ন্ত্রণ তাপমাত্রা এবং আর্দ্রতা সহ, ভাল তাপ নিশ্চিত করুন অপচয়, আউটপুট ওভারলোড এবং দূষণ এড়ান।

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● 400mW উচ্চ আউটপুট শক্তি;

● শক্তি এবং বর্ণালী স্থিতিশীলতা;

● DB9 মহিলা(RS485) সহজে একীকরণের জন্য যোগাযোগ।

 পণ্য অ্যাপ্লিকেশন

● রমন ফাইবার পরিবর্ধক;

● ইডিএফএ ইআর-ড্রপড ফাইবার পরিবর্ধক।

পণ্য বিস্তারিত

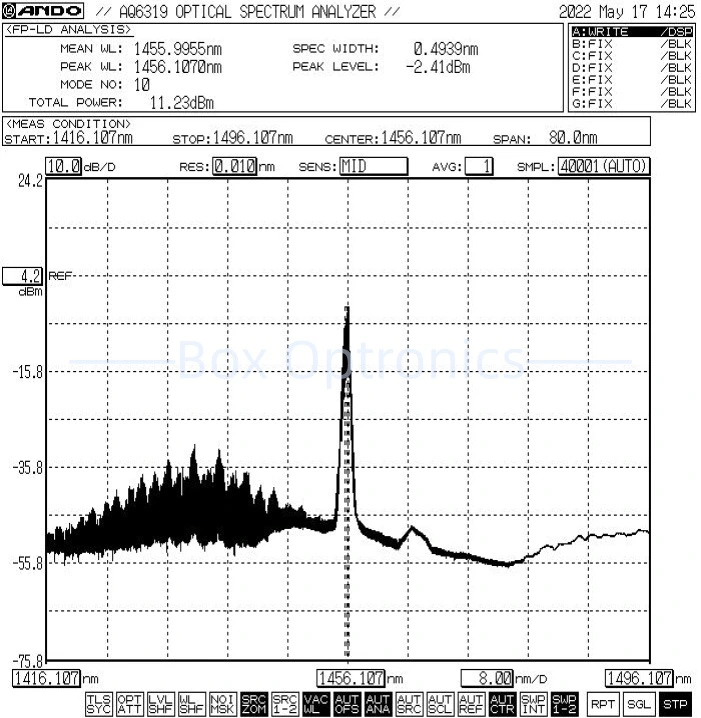

● সাধারণ বর্ণালী: 1457nm, +/-1 সহনশীলতা।

● স্ট্যান্ডার্ড আনুষাঙ্গিক

অপারেশন ধাপ

ধাপ 1. আনপ্যাকিং: সমাবেশের আগে, চেক করুন পাম্প লেজার সোর্স মডিউল, ইউএসবি সহ সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা ডাটা ক্যাবল, পাওয়ার অ্যাডাপ্টার, টেস্ট রিপোর্ট ইত্যাদি।

ধাপ 2. পাওয়ার সাপ্লাই: একটি ডিসির সাথে সংযুক্ত বিদ্যুত সরবরাহ বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাই যা তাদের শক্তি পূরণ করে সরবরাহের প্রয়োজনীয়তা। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার ব্যবহার করুন (DC5V বা DC12V)। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)

ধাপ 3. আউটপুট ফাইবার সংযোগ: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে।

Setp4. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: ব্যবহার করুন 1457nm রমন পাম্প লেজার উত্স সংযোগ করতে USB-RS485 DB9 ডেটা কেবল এবং কম্পিউটার; কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে ইউএসবি-আরএস 485 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করুন, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত করা যাবে না এবং যোগাযোগ ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।

ধাপ 5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার প্রদান করে 1457nm রমন পাম্প লেজারের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করুন উৎস। সঠিক পোর্ট চয়ন করুন, বর্তমান এবং তাপমাত্রা সেট করুন, তারপরে ক্লিক করুন খোলা বোতাম। (ক্ষতি রোধ করতে, ধীরে ধীরে ড্রাইভ কারেন্টকে র‌্যাম্প করুন প্রাথমিক অপারেশন। অবিলম্বে সম্পূর্ণ বর্তমান প্রয়োগ করবেন না।)

ধাপ 6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।

অর্ডার দিচ্ছে তথ্য

যেমন: BSLD-1457-4HSM-FA-M

(অর্ডার তথ্য: 1457nm রমন পাম্প লেজার উত্স, 400mW আউটপুট শক্তি, SMF-28e ফাইবার সহ, FC/APC সংযোগকারী, মডিউল প্যাকেজ)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি থাকে কিছু স্টকে আছে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট এবং রক্ষণাবেক্ষণ

● ঘন ঘন ফাইবার অপটিক ঢোকানো বা অপসারণ করার পরামর্শ দেওয়া হয় না ইনপুট এবং আউটপুট উভয় প্রান্তে সংযোগকারী, যাতে ধুলো প্রতিরোধ করা হয় দূষণ-যা বর্ধিত সন্নিবেশের ক্ষতি হতে পারে—অথবা পুড়ে যেতে পারে ফাইবার সংযোগকারী শেষ মুখ.

● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ফাইবার অপটিক সংযোগকারী হতে হবে ধুলোর ক্যাপ দিয়ে আবৃত।

● যদি আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হয়, তা হয় একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।

● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; দোকান একটি শুকনো জায়গায়।

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
