1. এর ভূমিকা টাচড স্ক্রীন সহ 974nm 976nm পাম্প লেজার সোর্স বেঞ্চটপ প্যাকেজ
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. স্ট্যান্ডার্ড আনুষাঙ্গিক
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

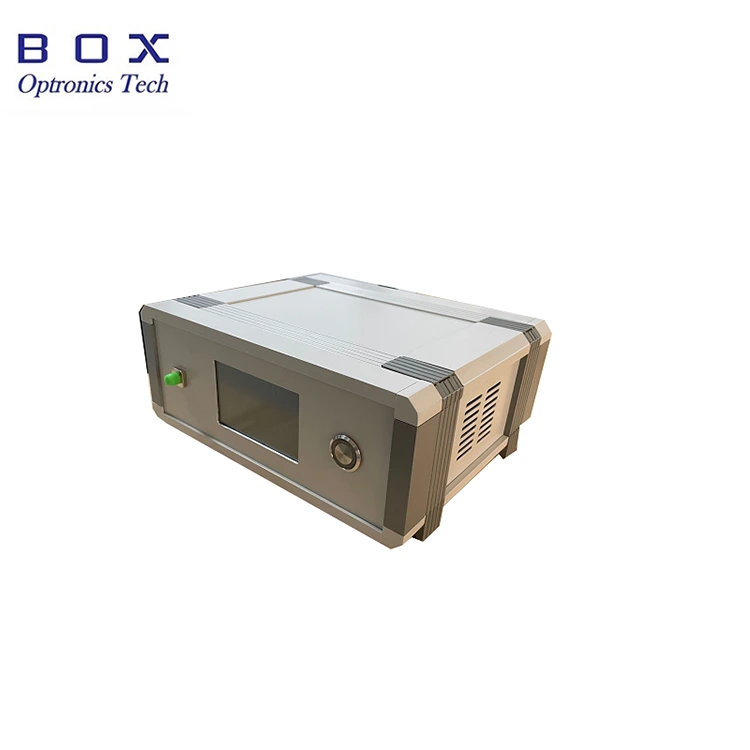

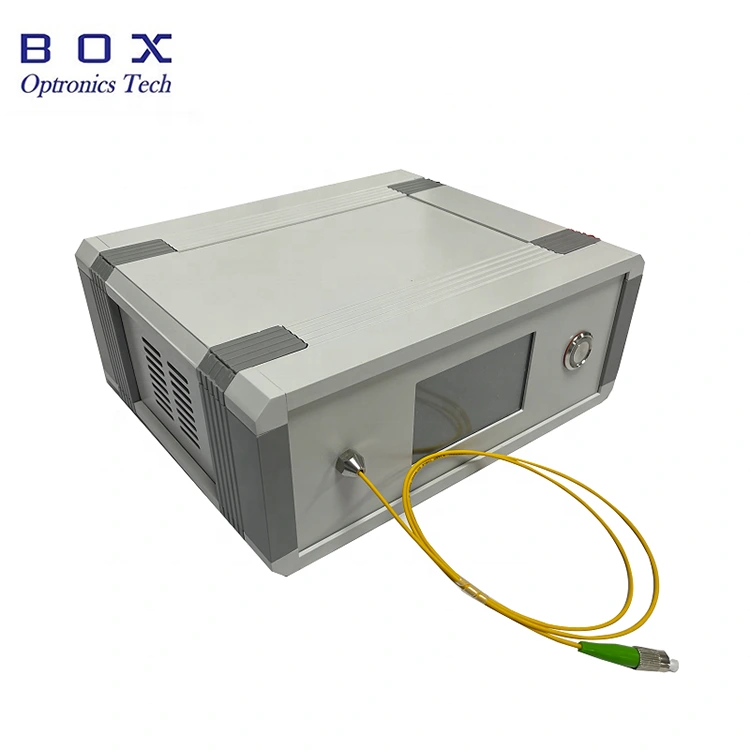

বক্স অপট্রোনিক্সের 974nm 976nm পাম্প লেজার সোর্স বেঞ্চটপ টাচড স্ক্রিন সহ প্যাকেজ একটি উন্নত সেমিকন্ডাক্টর লেজার চিপ গ্রহণ করে এবং একটি উচ্চ শক্তি, উচ্চ স্থিতিশীলতা এবং কম শক্তি উপলব্ধি করার জন্য বিশেষ সমন্বিত সার্কিট খরচ লেজারের উৎস, 200mW/400mW/600mW এর আউটপুট শক্তি সহ ঐচ্ছিক, একটি একক-মোড ফাইবার বা পোলারাইজেশন-রক্ষণাবেক্ষণের মাধ্যমে আউটপুট ফাইবার কাপলিং। এটি ব্যাপকভাবে পরীক্ষা এবং পরীক্ষায় ব্যবহার করা যেতে পারে অপটিক্যাল যোগাযোগ, ফাইবার লেজার, ফাইবার সেন্সিং এবং অন্যান্য ক্ষেত্র। পদ্ধতি ব্যবহার সহজ, স্থিতিশীল, এবং নির্ভরযোগ্য।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
974±1, 976±1 |
|
|
আউটপুট শক্তি |
mW |
200-700 |
|
|
ক্ষমতার অস্থিরতা (স্বল্পমেয়াদী 15 মিনিট) |
dB |
≤±0.02 |
|
|
ক্ষমতার অস্থিরতা (দীর্ঘমেয়াদী 8 ঘন্টা) |
dB |
≤±0.05 |
|
|
সংযোগকারী |
- |
এফসি/এপিসি |
|
|
ফাইবার টাইপ |
- |
হাই1060/PM980 |
|
|
মাত্রা |
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
মাত্রা |
মিমি |
150(W)×125(D)×20(H) |
মডিউল |
|
পাওয়ার সাপ্লাই |
V |
AC 110~240V, <20W |
বেঞ্চটপ |
|
পাওয়ার সাপ্লাই |
V |
DC 5V/4A, <15W |
মডিউল |
|
শক্তি অপচয় |
W |
≤ 60 |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
● এলসিডি অবস্থা প্রদর্শন।
● শক্তি এবং বর্ণালী স্থিতিশীলতা;
● অন্তর্নির্মিত ড্রাইভার; পাওয়ার আপে আলো নির্গত করে।
● অরৈখিক অপটিক্স গবেষণা;
● ইডিএফএ Erbium-doped ফাইবার পরিবর্ধক;
● ফাইবার লেজার পাম্পিং।

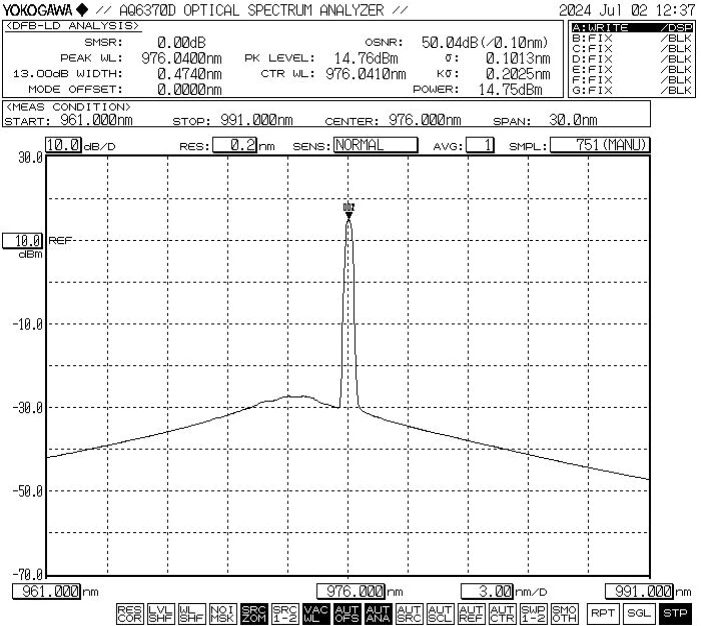

● সাধারণ বর্ণালী: 976nm, WL সহনশীলতা +/-1nm।
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
পাম্প লেজার উৎস (বেঞ্চটপ হোস্ট) |
1 |
|
2 |
পাওয়ার কর্ড |
1 |
|
3 |
সিরিয়াল পোর্ট তারের |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
ধাপ 1. খোলা এবং একত্রিত করা:
আনুষাঙ্গিক সমাবেশ আগে সম্পূর্ণ হয়েছে কিনা চেক করুন.
ধাপ 2. পাওয়ার সাপ্লাই সংযোগ করুন:

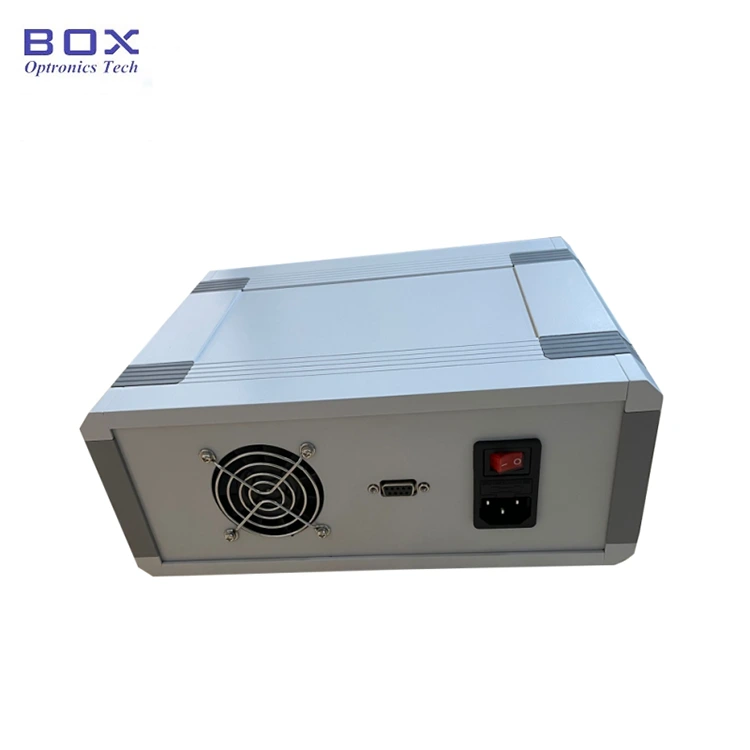

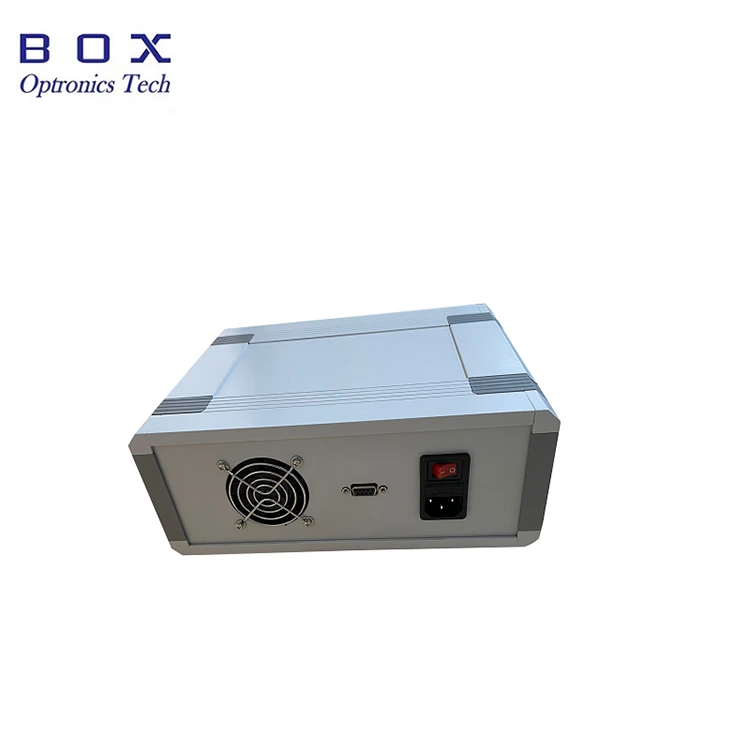

চ্যাসিসের পাওয়ার কর্ড সকেটে পাওয়ার কর্ডটি ঢোকান ব্যাকপ্লেন এবং পাওয়ার সাপ্লাই সংযোগ করুন।
ধাপ 3. আউটপুট ফাইবার সংযোগ: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে।
Setp4. আলোর উৎস চালু করুন:

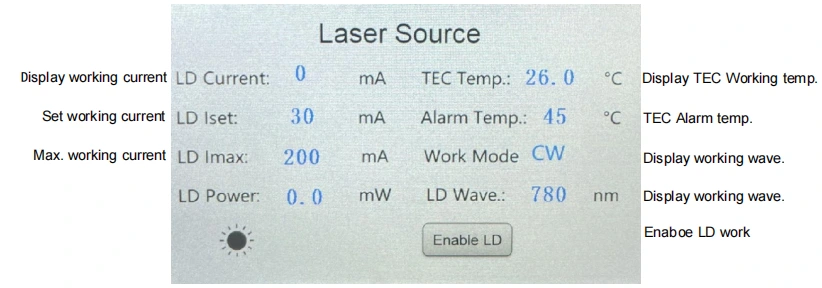

পিছনের পাওয়ার সুইচটি চালু করুন। দ্রষ্টব্য: এই সময়ে, কাজ বর্তমান এবং শক্তি মান শেষ সময় সেট পরামিতি হয় শাটডাউন আপনার যদি সেগুলি সামঞ্জস্য করার প্রয়োজন হয়, আপনি এর মাধ্যমে স্পর্শ এবং পরিবর্তন করতে পারেন৷ এলসিডি স্ক্রিন। উপযুক্ত কাজের বর্তমান সেট করার পরে, লেজার সক্রিয় করুন "এলডি সক্ষম করুন" সুইচের মাধ্যমে আউটপুট।
Step5.Shutdown
ব্যবহারের পরে, সামনের প্যানেলটি "সক্ষম করুন" বন্ধ করুন LD” লেজারের আউটপুট বন্ধ করতে এবং পাওয়ার সুইচ বন্ধ করতে, সংযোগ বিচ্ছিন্ন করুন পাওয়ার কর্ড
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
মাত্রা |
পাম্প রক্ষাকারী |
|
বিএলডি |
-XXX |
-XX |
XX |
-XX |
-এক্স |
X |
|
পাম্প লেজার উত্স |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW অন্যান্য |
এসএম: হাই 1060 PM: PM980 |
FA:FC/APC SA:SC/APC অন্যান্য |
এম: মডিউল বি:বেঞ্চটপ |
শূন্য: ছাড়া P1: প্রতিরক্ষামূলক 1064nm বিরুদ্ধে P5: প্রতিরক্ষামূলক 1550nm বিরুদ্ধে |
যেমন: BLD-976-6HSM-FA-BP1
(অর্ডারের তথ্য: 976nm পাম্প লেজার সোর্স বেঞ্চটপ প্যাকেজ সহ টাচড স্ক্রিন, 600mW আউটপুট পাওয়ার, SM Hi1060 ফাইবার সহ, FC/APC সংযোগকারী, 1064 এনএম প্রতিফলিত আলোর বিরুদ্ধে সুরক্ষা, বেঞ্চটপ প্যাকেজ)।
*পাম্প প্রটেক্টর দিয়ে সজ্জিত, আউটপুট পাওয়ার অ্যাটেন্যুয়েশন 10-15%।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং বোতামের সুইচ বন্ধ আছে, এবং তারপর পাওয়ার সাপ্লাই সংযোগ করুন। বন্ধ করার সময়, প্রথমে নিশ্চিত করুন এলডি অফ সুইচটি অক্ষম করুন, তারপর বোতামের সুইচটি বন্ধ করুন এবং তারপর সংযোগ বিচ্ছিন্ন করুন পাওয়ার সাপ্লাই। যন্ত্রের সময় সরাসরি বিদ্যুৎ সরবরাহ বন্ধ করবেন না কাজ করছে
● অপটিক্যাল ফাইবার সংযোগকারী সংযোগ করার আগে, এটি দিয়ে মুছুন ধুলো-মুক্ত আয়না কাগজ, এবং অপটিক্যাল ফাইবার শেষের সাথে সহযোগিতা করতে ভুলবেন না পর্যবেক্ষণের জন্য মুখ সনাক্তকারী। পরিষ্কারের বিষয়টি নিশ্চিত করার পরে, এর মাধ্যমে এটি সংযুক্ত করুন ফ্ল্যাঞ্জ অপটিক্যাল ফাইবার সংযোগকারীর শেষ মুখটি পুড়ে যেতে পারে যখন লেজার সংযুক্ত করা হয়। ফ্ল্যাঞ্জ সংযোগ করার সময়, এটি নিশ্চিত করতে হবে যে সেখানে কোন হালকা অপারেশন নয়। যখন ব্যবহার না হয়, অনুগ্রহ করে এর ডাস্ট ক্যাপ ঢেকে দিন অপটিক্যাল ফাইবার সংযোগকারী।
● সঙ্গে অপটিক্যাল ফাইবার সংযোগকারীর শেষ মুখ বার্ন এড়াতে ধুলো, সামনের দিকের অপটিক্যাল ফাইবার সংযোগকারীকে ঘন ঘন প্লাগ এবং আনপ্লাগ করবেন না প্যানেল
● অনুগ্রহ করে আর্দ্রতা প্রতিরোধের দিকে মনোযোগ দিন এবং এটি শুকিয়ে রাখুন স্থান
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) পণ্যটি প্রাকৃতিক কারণের কারণে ক্ষতিগ্রস্ত বা ক্ষতিগ্রস্ত হয় পরিবেশগত প্রভাব (বৈদ্যুতিক শক, ধুলো);
(2) ব্যবহারকারীর অ-মানক অপারেশনের কারণে পণ্যটি ক্ষতিগ্রস্ত হয়েছে;
(3) পণ্যটির সুস্পষ্ট মানবসৃষ্ট ক্ষতি হয়েছে;
(4) পণ্য disassembled, পরিবর্তন বা মেরামত ছাড়া হয় কোম্পানির অনুমোদন;
(5) আলোর উত্স হাউজিংয়ের ওয়ারেন্টি লেবেল স্টিকার পরিবর্তিত বা অসম্পূর্ণ;
(6) পণ্য পরিবহন সময় ক্ষতিগ্রস্ত বা হারিয়ে গেছে.
