1. 808nm লেজার উৎসের ভূমিকা
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
6. অর্ডার তথ্য
7. ডেটাশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন গাইড
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

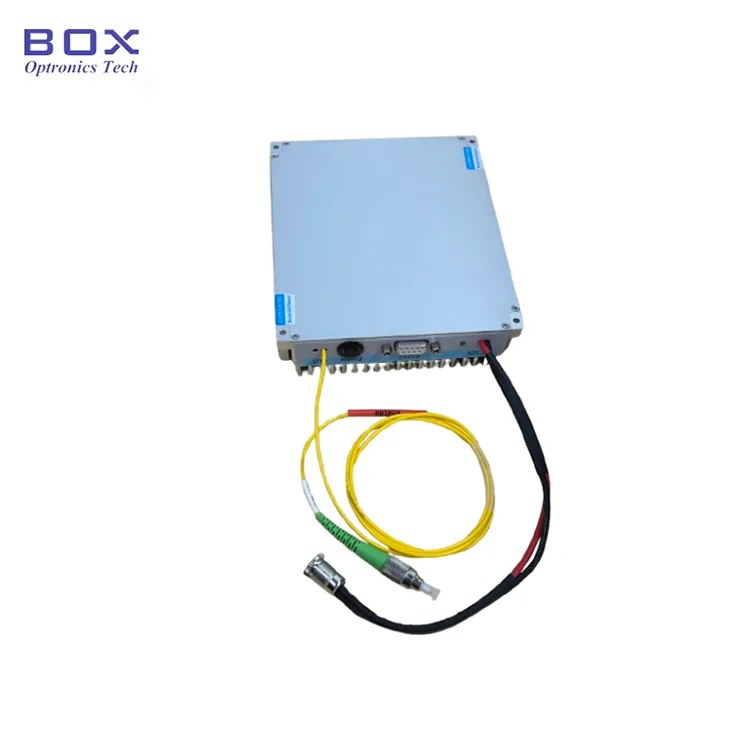

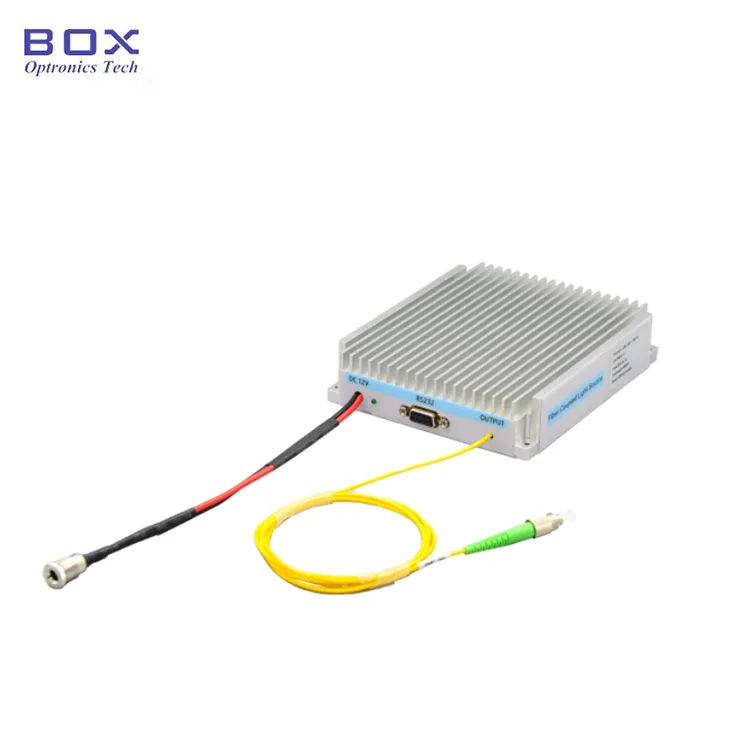

808nm লেজার সোর্স একটি উচ্চ-কার্যক্ষমতাসম্পন্ন সেমিকন্ডাক্টর লেজার চিপের উপর ভিত্তি করে, 105/125um বা 200/220um 0.22N অ্যামাল্টিমোডিফাইবার-কাপল্ড আউটপুট এবং নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করার জন্য ডিজাইন করা একটি ধ্রুবক-কারেন্ট ড্রাইভিং সার্কিট। 5W, 10W, এবং 20W আউটপুট পাওয়ার অফার করে। অপারেশন এবং ইন্টিগ্রেশনের জন্য PC হোস্ট নিয়ন্ত্রণ বা কমান্ড প্রদান করে। ফাইবার লেজার পাম্পিং, বায়োমেডিসিন ইত্যাদিতে অ্যাপ্লিকেশনের জন্য উপযুক্ত। দীর্ঘমেয়াদী ব্যবহারের সময়, লেজার উত্সের তাপ অপচয়ের দিকে মনোযোগ দেওয়া উচিত।
|
পরামিতি |
ইউনিট |
মিন. |
টাইপ |
সর্বোচ্চ |
নোট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
803 |
808 |
813 |
|
|
আউটপুট শক্তি |
W |
3.5 |
5 |
|
|
|
8 |
10 |
|
|
||
|
18 |
20 |
|
|
||
|
অপারেটিং মোড |
- |
সিডব্লিউ |
|
||
|
ক্ষমতার অস্থিরতা |
dB |
≤±0.02 (15 মিনিট।); ≤±0.05 (8 ঘন্টা) |
≤±0.5%; ≤±1.2% |
||
|
ফাইবার টাইপ |
- |
105/125 বা 200/220 |
0.22NA |
||
|
ফাইবার সংযোগকারী |
- |
FC/PC বা SMA |
|
||
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS232) |
|
||
|
মাত্রা |
মিমি |
125(L)×150(W)×31(H) |
মডিউল |
||
|
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|||
|
পাওয়ার সাপ্লাই |
ভিডিসি |
12V/15A |
মডিউল |
||
|
VAC |
100-240VAC |
বেঞ্চটপ |
|||
|
অপারেটিং তাপমাত্রা। |
℃ |
+15 ~ +50 |
|
||
|
স্টোরেজ তাপমাত্রা |
℃ |
-30 ~ +70 |
|
||
● উচ্চ আউটপুট শক্তি;
● সহজে অপারেশন বা ইন্টিগ্রেশন;
● একটি FC/UPC বা SMA905 সংযোগকারী প্রদান করুন।
● ফাইবার লেজার পাম্পিং; l
● বায়োমেডিসিন;
● উপাদান লেজার প্রক্রিয়াকরণ.
● সাধারণ তরঙ্গদৈর্ঘ্য সহনশীলতা কি?
কেন্দ্রের তরঙ্গদৈর্ঘ্য সাধারণত 808nm±5nm হয়। সংকীর্ণ তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণ কাস্টমাইজ করা উচিত।
● লেজার কি একটানা-ওয়েভ (CW) অপারেশনের জন্য উপযুক্ত?
হ্যাঁ। লেজার উত্সটি স্থিতিশীল CW অপারেশনের জন্য ডিজাইন করা হয়েছে এবং পিসি হোস্ট সফ্টওয়্যারের মাধ্যমে বর্তমান এবং শক্তি সামঞ্জস্য করতেও সহায়তা করতে পারে।
● আউটপুট শক্তি সামঞ্জস্য করা যাবে?
হ্যাঁ। ড্রাইভিং কারেন্টের মাধ্যমে আউটপুট পাওয়ার সামঞ্জস্য করা যেতে পারে। বেঞ্চটপ সংস্করণ সাধারণত ফ্রন্ট-প্যানেল পাওয়ার অ্যাডজাস্টমেন্ট সমর্থন করে এবং মডিউল সংস্করণ সফ্টওয়্যার নিয়ন্ত্রণ বা পিসি হোস্ট কমান্ড সমর্থন করে।
● কি শীতল করার পদ্ধতি পাওয়া যায়?
যোগাযোগ শীতল করার জন্য একটি তাপ বেসিনে স্থাপন করা হয়. অথবা ফ্যান কুলিং।
● একটি 808nm মাল্টিমোড হাই-পাওয়ার লেজার উৎস কিসের জন্য ব্যবহৃত হয়?
808nm মাল্টিমোড হাই-পাওয়ার লেজারের উৎসটি DPSS লেজার পাম্পিং, বায়োমেডিকাল ইন্সট্রুমেন্টেশন, ফ্লুরোসেন্স এক্সিটেশন, স্পেকট্রোস্কোপি, অপটিক্যাল সেন্সিং, বৈজ্ঞানিক গবেষণা এবং শিল্প লেজার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
প্যাকেজ |
|
বিএফএল |
-XXXX |
-XX |
XX |
-XX |
-এক্স |
|
লেজারের উৎস |
808:808nm |
05:5W 10:10W 20:20W |
M1:105/125um M2:200/220um অন্যান্য |
FU:FC/UPC SMA:SMA905 অন্যান্য |
এম: মডিউল বি: বেঞ্চটপ |
যেমন: BFL-808-05M1-FU-M
(অর্ডার তথ্য: 808nm লেজার সোর্স, 5W আউটপুট পাওয়ার, 105/125um ফাইবার সহ, FC/UPC সংযোগকারী, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন:sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদন: 10-15 কার্যদিবস। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)
আন্তর্জাতিক সরবরাহ: 3-5 কার্যদিবস।
ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, লেজার সোর্স মডিউল, ইউএসবি ডেটা কেবল, পাওয়ার অ্যাডাপ্টার, টেস্ট রিপোর্ট ইত্যাদি সহ সমস্ত আনুষাঙ্গিক সম্পূর্ণ হয়েছে কিনা তা পরীক্ষা করুন।
ধাপ 2। ফাইবার প্যাচ কর্ডগুলি সংযুক্ত করা: ফাইবার সংযোগকারী বা অ্যাডাপ্টারগুলি থেকে ধুলোর ছিদ্রগুলি সরান এবং ফাইবার প্যাচ কর্ডগুলি - বা কাটা ফাইবারগুলি - পরীক্ষার অধীনে থাকা ডিভাইস বা পাওয়ার মিটার সরঞ্জামের সাথে সংযুক্ত করুন৷
ধাপ3. পাওয়ার সাপ্লাই এবং সিরিয়াল কেবল সংযুক্ত করুন: লেজারের উৎসের পাওয়ার পোর্টে পাওয়ার কর্ড ঢোকান এবং হোস্ট কম্পিউটারকে লেজারের সাথে সংযুক্ত করতে সিগন্যাল কেবল ব্যবহার করুন। দ্রষ্টব্য: USB-485 DB9 সিগন্যাল তারের জন্য, ড্রাইভারটিকে প্রথমে কম্পিউটারে ইনস্টল করতে হবে; বক্স অপট্রোনিক্স এটি সরবরাহ করবে।
সেটপি৪। পাওয়ার অন: সূচক আলো আলোকিত হয়, এবং লেজার কাজ শুরু করে। এই মুহুর্তে, অপারেটিং কারেন্ট এবং লেজার পাওয়ার মানগুলি শেষ শাটডাউনের আগে হোস্ট সফ্টওয়্যারের মাধ্যমে সেট করা প্যারামিটারগুলির সাথে মিলে যায়; যদি সামঞ্জস্যের প্রয়োজন হয়, সেগুলি হোস্ট সফ্টওয়্যারের মধ্যে সংশোধন এবং সংরক্ষণ করা যেতে পারে।

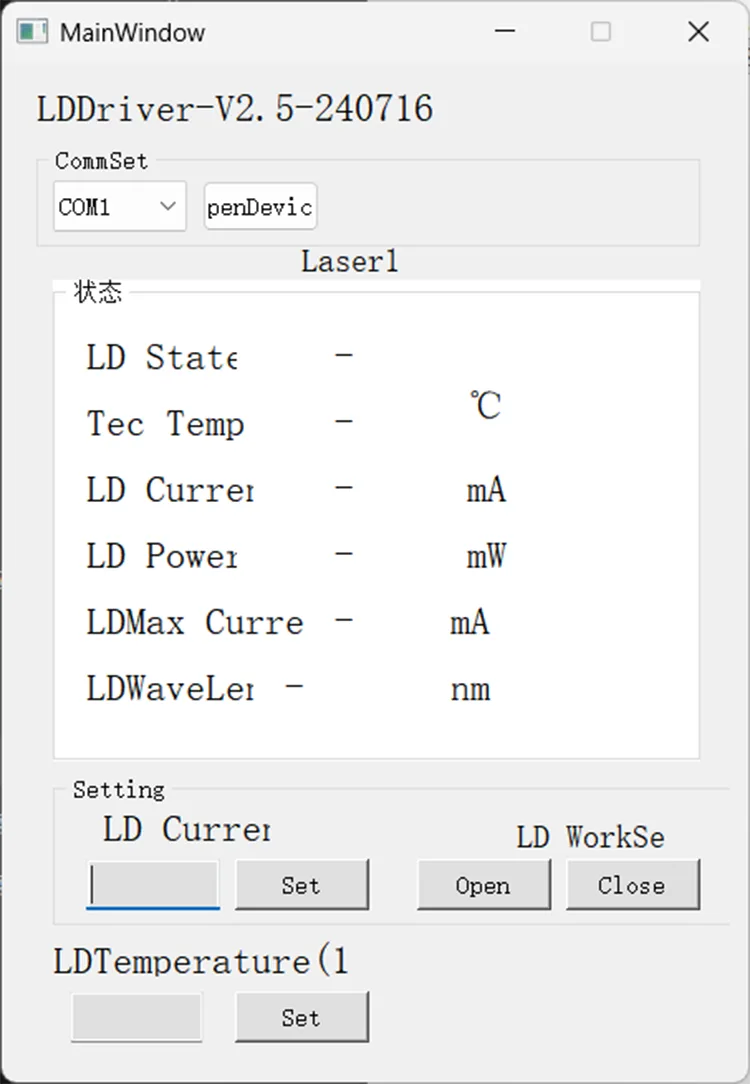

ধাপ5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স 808nm লেজার সোর্সের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করতে সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার সরবরাহ করে। সঠিক পোর্ট চয়ন করুন, বর্তমান এবং তাপমাত্রা সেট করুন, তারপর খোলা বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। অবিলম্বে সম্পূর্ণ কারেন্ট প্রয়োগ করবেন না।)
ধাপ6. শাটডাউন: ব্যবহার শেষ হলে, লেজার বন্ধ করুন এবং নিরাপদে ফাইবার ডাস্ট ক্যাপ প্রতিস্থাপন করুন। আকস্মিক উচ্চ-পাওয়ার লেজার আউটপুট রোধ করতে -যা অপটিক্যাল উপাদানগুলিকে ক্ষতিগ্রস্ত করতে পারে -ডিভাইসটি আবার চালু করার সময়, পাওয়ার সাপ্লাই বন্ধ করার আগে প্রথমে পাওয়ার লেভেলকে শূন্যে সামঞ্জস্য করার পরামর্শ দেওয়া হয়।

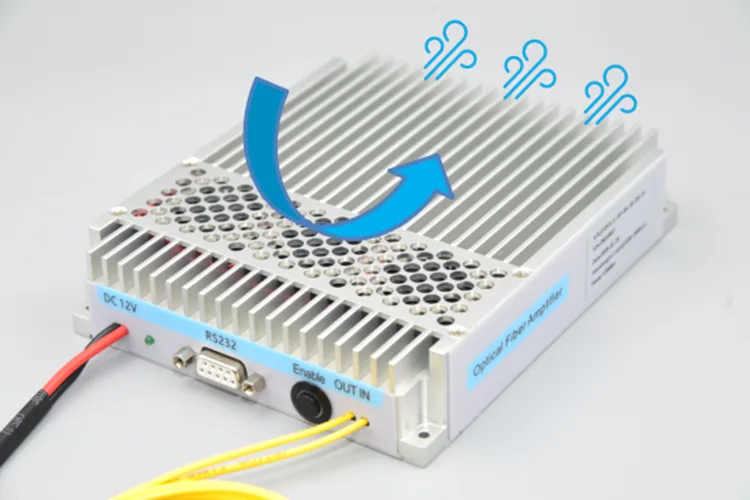

● দীর্ঘমেয়াদী ব্যবহারের সময়, লেজারের উত্সের তাপ অপচয়ের দিকে মনোযোগ দেওয়া উচিত। লেজারের উৎস তাপ সিঙ্কের উপর স্থির করা উচিত এবং একটি ফ্যান দ্বারা ঠান্ডা করা উচিত।
● শুরু করার সময়, প্রথমে নিশ্চিত করুন যে পাওয়ার সুইচ এবং কী সুইচ উভয়ই বন্ধ আছে, তারপর পাওয়ার সাপ্লাই সংযোগ করুন৷ বন্ধ করার সময়, প্রথমে চাবির সুইচটি বন্ধ করুন এবং সূচকের আলো নিভে যাওয়ার পরেই পাওয়ার সাপ্লাইটি সংযোগ বিচ্ছিন্ন করুন; যন্ত্রপাতি চালু থাকার সময় কখনই সরাসরি বিদ্যুৎ বন্ধ করবেন না।
● ঘন ঘন ফাইবার অপটিক সংযোগকারী ঢোকানো এবং অপসারণ করার পরামর্শ দেওয়া হয় না, কারণ এটি ধুলো দূষণের ঝুঁকি বাড়ায় এবং সংযোগকারীর প্রান্তের মুখের সম্ভাব্য ক্ষতি করে।

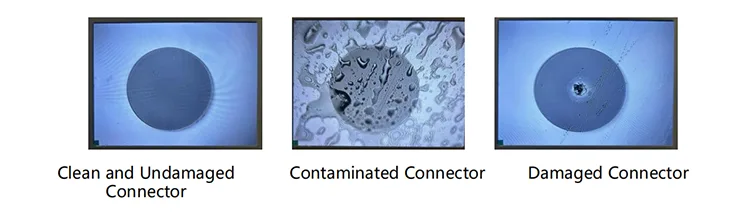

● ফাইবার অপটিক সংযোগকারীকে সংযুক্ত করার আগে, এটি অবশ্যই লিন্ট-মুক্ত লেন্স পেপার ব্যবহার করে পরিষ্কার করতে হবে। ফ্ল্যাঞ্জের মাধ্যমে সংযোগ করার আগে এটির পরিচ্ছন্নতা যাচাই করার জন্য একটি ফাইবার এন্ড-ফেস ইন্সপেক্টর ব্যবহার করা অপরিহার্য; অন্যথায়, লেজার সক্রিয় করা হলে সংযোগকারীর শেষ মুখটি পুড়ে যেতে পারে। ফ্ল্যাঞ্জ সংযোগ করার সময়, নিশ্চিত করুন যে অপারেশনটি কোনও সক্রিয় আলো সংক্রমণ ছাড়াই সঞ্চালিত হয়েছে। যখন ব্যবহার করা হয় না, দয়া করে ফাইবার সংযোগকারীর উপরে ধুলোর ক্যাপটি নিরাপদে রাখুন।
● অনুগ্রহ করে আর্দ্রতার বিরুদ্ধে সতর্কতা অবলম্বন করুন; একটি শুকনো জায়গায় সংরক্ষণ করুন।
● ওয়ারেন্টি সময়কাল:
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:
(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
