760nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

সূচিপত্র

1. 760nm এর পরিচিতি 10mW DFB বাটারফ্লাই লেজার ডায়োড

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

পণ্য পরিচিতি

এটি 14PIN সহ একটি 760nm ডেডিকেটেড DFB লেজার৷ স্ট্যান্ডার্ড প্রজাপতি প্যাকেজ, কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 760nm, তরঙ্গদৈর্ঘ্য সহনশীলতা +/-1nm, এবং সাধারণ আউটপুট পাওয়ার 10mW। অন্তর্নির্মিত TEC, থার্মিস্টর এবং মনিটর PD, দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের জন্য চমৎকার তরঙ্গদৈর্ঘ্য স্থায়িত্ব সহ। এটা প্রধানত অক্সিজেন সনাক্তকরণে ব্যবহৃত হয়। পিন সংজ্ঞা অনুযায়ী কঠোরভাবে তারের, TEC নিয়ন্ত্রণের অধীনে, এবং কর্মক্ষমতা নিশ্চিত করতে অত্যধিক ফাইবার নমন সেবা জীবন।

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● মাল্টি-কোয়ান্টাম ওয়েল (MQW) বিতরণকৃত প্রতিক্রিয়া (DFB) লেজার;

● অন্তর্নির্মিত TEC এবং অপটিক্যাল আইসোলেটর;

● উচ্চ স্থিতিশীলতা এবং কম শব্দ;

● 14-পিন শিল্প মান প্রজাপতি প্যাকেজ.

পণ্য অ্যাপ্লিকেশন

● অক্সিজেন ঘনত্ব সনাক্তকরণ এবং বিশ্লেষণ।

● গ্যাস সেন্সিং ডিটেক্টর।

● বৈজ্ঞানিক গবেষণা ও বর্ণালী বিশ্লেষণ।

পণ্যের বিবরণ

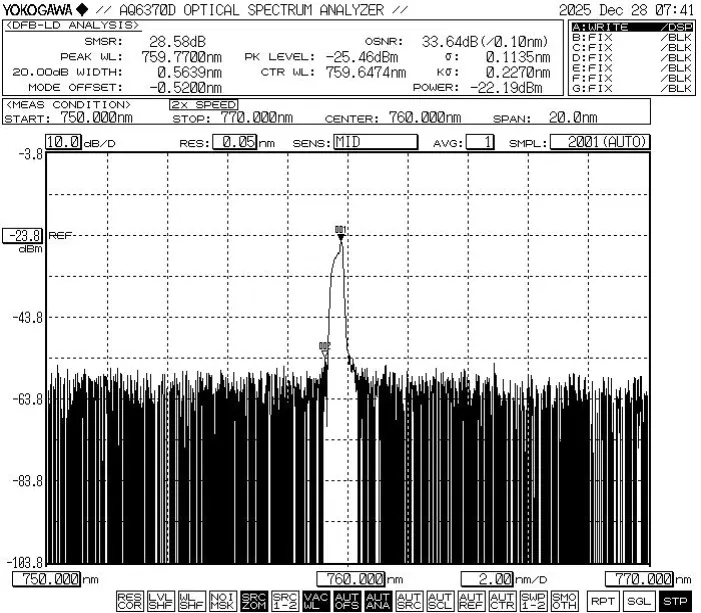

● সাধারণ বর্ণালী: 760nm, +/-1nm WL সহনশীলতা।

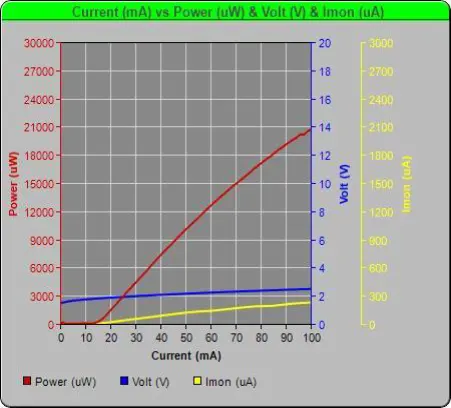

● PIV-760nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

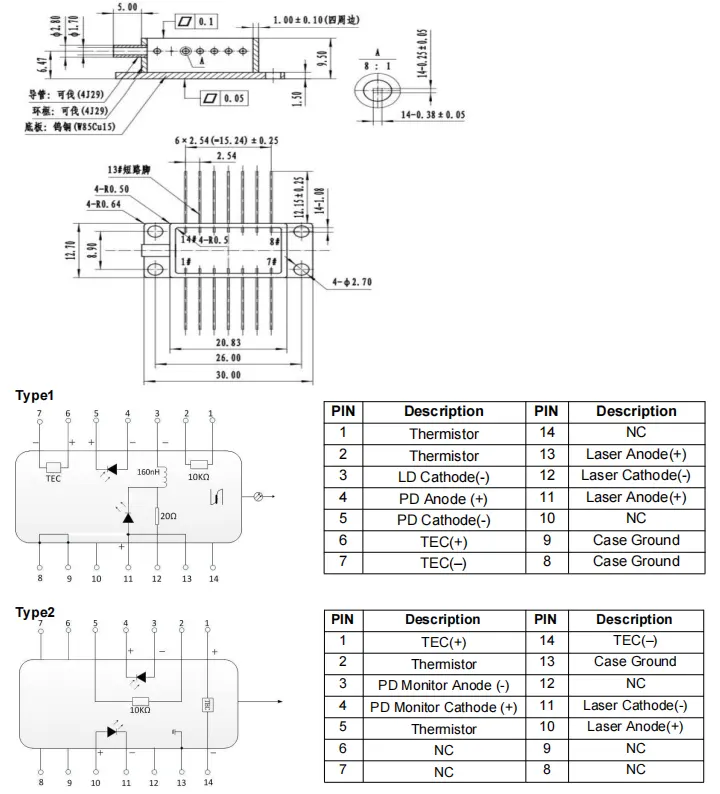

● প্যাকেজ অঙ্কন এবং পিন-আউট

অর্ডার দিচ্ছে তথ্য

যেমন: BFLD-D760-10SM-FA2

(অর্ডারের তথ্য: 760nm 10mW DFB বাটারফ্লাই লেজার ডায়োড, এসএম সহ ফাইবার, FC/APC সংযোগকারী, টাইপ2 পিন-আউট)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

(3) অন্যান্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।

● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।

● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি

● ডিভাইস ব্যবহার করার সময়, কঠোরভাবে অপারেটিং ভোল্টেজ এবং মেনে চলুন ডেটাশিটে উল্লেখ করা বর্তমান রেঞ্জ। মূল পরামিতি — Ith সহ (থ্রেশহোল্ড কারেন্ট), আইওপি ম্যাক্স (সর্বোচ্চ অপারেটিং কারেন্ট), ভিওপি ম্যাক্স (সর্বোচ্চ অপারেটিং ভোল্টেজ), এবং λc (কেন্দ্র তরঙ্গদৈর্ঘ্য)-কে উল্লেখ করা উচিত বিশেষ করে চালানের সময় প্রদত্ত পরীক্ষার রিপোর্টে। দ্রষ্টব্য: অপারেশন পরম সর্বোচ্চ রেটিং অতিক্রম ডিভাইস স্থায়ী ক্ষতি হতে পারে.

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
