14-পিন বাটারফ্লাই সহ 1392nm DFB ফাইবার-কাপল্ড লেজার প্যাকেজ, কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 1392nm, সাধারণ আউটপুট শক্তি 10mW। অন্তর্নির্মিত TEC, থার্মিস্টর, এবং মনিটর পিডি, এসএম ফাইবার বা পিএম ফাইবার সমর্থন করে। এটি প্রধানত ব্যবহৃত হয় H2O সেন্সিং, অপটিক্যাল ইন্সট্রুমেন্ট এবং পরীক্ষা আলোর উত্সগুলিতে। দ্রষ্টব্য: দ্বারা তারের সঠিক পিন সংজ্ঞা, ফাইবার প্রান্ত পরিষ্কার রাখুন, TEC নিয়ন্ত্রণে। ওভার-ভোল্টেজ, ওভার-কারেন্ট, ইএসডি, উচ্চ-তাপমাত্রা সোল্ডারিং এবং অত্যধিক ফাইবার নমন নিষিদ্ধ করা হয়.
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λ |
CW, 25℃ |
1391 |
1392 |
1393 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
— |
— |
10 |
— |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
— |
8 |
15 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
— |
— |
90 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
— |
1.1 |
2.0 |
V |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
— |
35 |
40 |
— |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
আইএসও |
25℃ |
35 |
— |
— |
dB |
|
বর্ণালী প্রস্থ (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
মেরুকরণ বিলুপ্তি অনুপাত |
ইআর |
পিএম ফাইবার |
18 |
— |
— |
dB |
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা। সহগ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
বর্তমান মনিটর |
ইমন |
VRM=5V |
50 |
— |
1500 |
uA |
|
MPD ডার্ক কারেন্ট |
আইডি |
VRM=5V |
— |
— |
50 |
uA |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● উচ্চ কর্মক্ষমতা, মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড-ফিডব্যাক (DFB) লেজার;
● SMF-28e বা PM1550 ফাইবার;
● শিল্প প্রমিত hermetically সিল 14 পিন প্রজাপতি প্যাকেজ;
● অন্তর্নির্মিত TEC এবং PD.
● ফাইবার অপটিক বিতরণ সংবেদন;
● ফাইবার অপটিক যোগাযোগ পরীক্ষার সরঞ্জাম
● জলীয় বাষ্পের ঘনত্ব সনাক্তকরণ
● জন্য কোর আলো উৎস TDLAS (টিউনেবল ডায়োড লেজার শোষণ স্পেকট্রোস্কোপি) সিস্টেম;
● গবেষণা ও পরীক্ষাগার যন্ত্র।

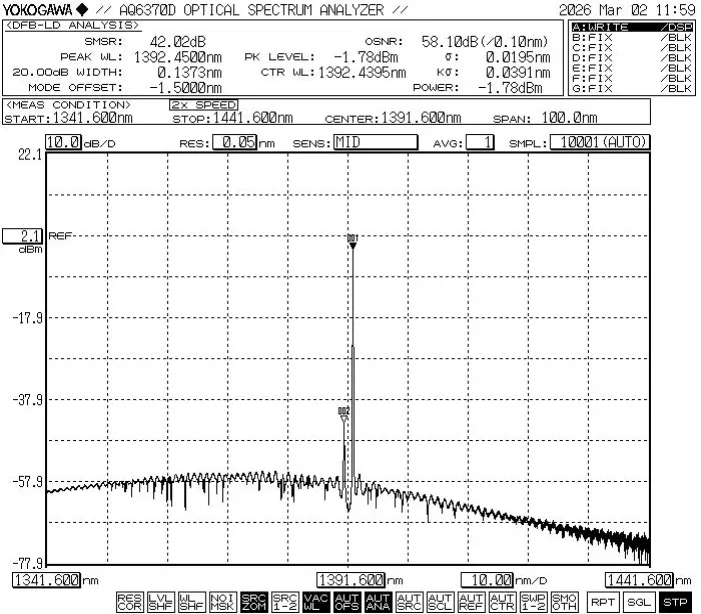

● সাধারণ বর্ণালী: 1392nm, +/-1nm WL সহনশীলতা।

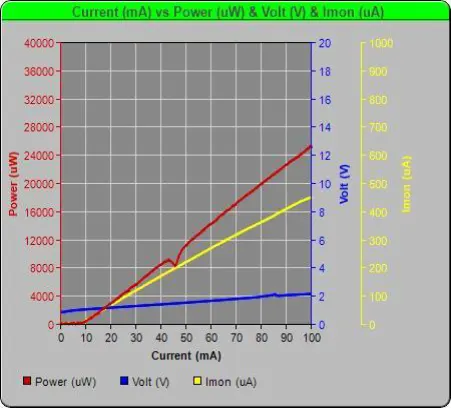

● PIV-1392nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

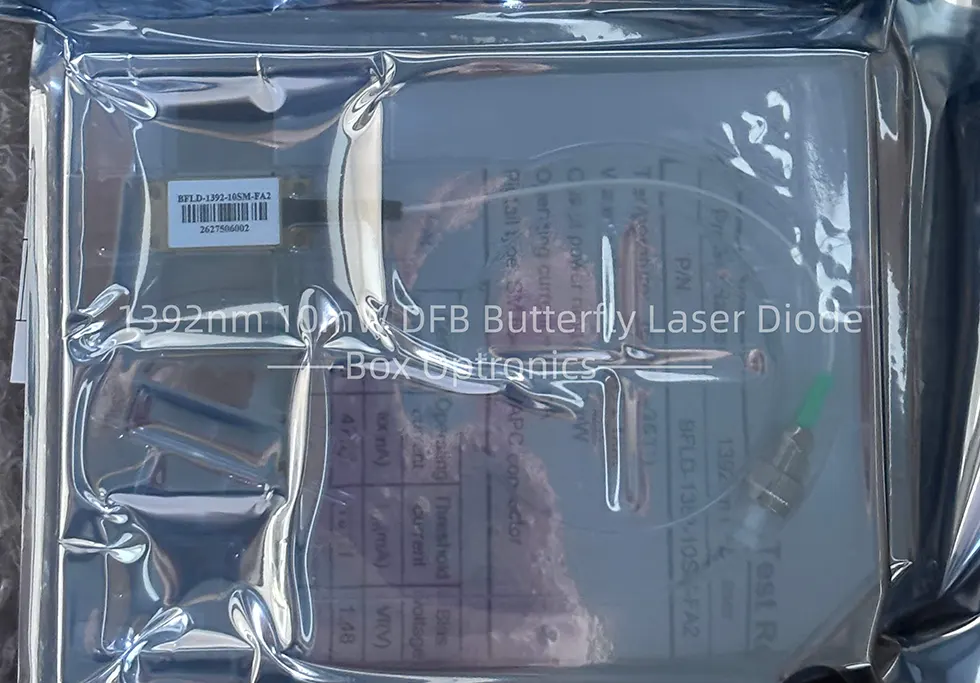

● প্যাকিং উদাহরণ
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
1392nm 10mW DFB বাটারফ্লাই লেজার ডায়োড |
1 |
|
2 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB লেজার ডায়োড |
1392:1392nm 760:760nm 1683:1683nm অন্যান্য |
10:10mW অন্যান্য |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
NULL: প্রকার 1 2: টাইপ 2 |
যেমন: BFLD-1392-10SM-FA2
(অর্ডারের তথ্য: 1392nm 10mW DFB বাটারফ্লাই লেজার ডায়োড, এসএম সহ ফাইবার, FC/APC সংযোগকারী, টাইপ2 পিন-আউট)।
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● প্রতিরোধ করতে পণ্যের অপারেটিং সার্কিটের স্থায়িত্ব যাচাই করুন নাড়ি স্রোত দ্বারা সৃষ্ট ক্ষতি.
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● ডিভাইস ব্যবহার করার সময়, কঠোরভাবে অপারেটিং ভোল্টেজ এবং মেনে চলুন ডেটাশিটে উল্লেখ করা বর্তমান রেঞ্জ। মূল পরামিতি — Ith সহ (থ্রেশহোল্ড কারেন্ট), আইওপি ম্যাক্স (সর্বোচ্চ অপারেটিং কারেন্ট), ভিওপি ম্যাক্স (সর্বোচ্চ অপারেটিং ভোল্টেজ), এবং λc (কেন্দ্র তরঙ্গদৈর্ঘ্য)-কে উল্লেখ করা উচিত বিশেষ করে চালানের সময় প্রদত্ত পরীক্ষার রিপোর্টে। দ্রষ্টব্য: অপারেশন পরম সর্বোচ্চ রেটিং অতিক্রম ডিভাইস স্থায়ী ক্ষতি হতে পারে.
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
