মাল্টি-কোয়ান্টাম সহ 1567nm DFB বাটারফ্লাই লেজার ডায়োড ভাল DFB গঠন এবং 14-পিন প্রজাপতি প্যাকেজ. এটি TEC এবং সংহত করে থার্মিস্টর, SMF 28e একক মোড বা পোলারাইজেশন বজায় রাখা ফাইবার সমর্থন করে আউটপুট, সাধারণ 10mW আউটপুট শক্তি সহ, অপারেটিং তাপমাত্রা -20~+70℃, RoHS অনুগত। ESD নোট করুন সুরক্ষা, এবং পরম সর্বোচ্চ রেটিং অতিক্রম করবেন না।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λ |
CW, 25℃ |
1566 |
1567 |
1568 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
— |
— |
10 |
— |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
— |
8 |
15 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
— |
— |
90 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
— |
1.1 |
2.0 |
V |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
— |
35 |
40 |
— |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
আইএসও |
25℃ |
35 |
— |
— |
dB |
|
বর্ণালী প্রস্থ |
Δλ |
— |
— |
4 |
10 |
MHz |
|
মেরুকরণ বিলুপ্তি অনুপাত |
ইআর |
পিএম ফাইবার |
18 |
— |
— |
dB |
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা। সহগ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
বর্তমান মনিটর |
ইমন |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD ডার্ক কারেন্ট |
আইডি |
VRM=5V |
— |
— |
50 |
μA |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) লেজার;
● ফাইবার প্রকার SMF-28e বা PM ফাইবার হতে পারে;
● 14-পিন উচ্চ স্থিতিশীলতা সঙ্গে প্রজাপতি প্যাকেজ;
● স্থিতিশীল 10mW আউটপুট, উচ্চ এসএমএসআর এবং ভাল অপটিক্যাল বিচ্ছিন্নতা।
● অপটিক্যাল ফাইবার সেন্সর;
● আলোর উৎস;
● কার্বন মনোক্সাইড CO গ্যাস সংবেদন;
● মাঝারি এবং দীর্ঘ পাল্লার ফাইবার যোগাযোগ এবং পরীক্ষার সিস্টেম।
1. পণ্যের বিবরণ-1567nm DFB বাটারফ্লাই লেজার ডায়োড
● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি)-1567nm DFB বাটারফ্লাই লেজার ডায়োড

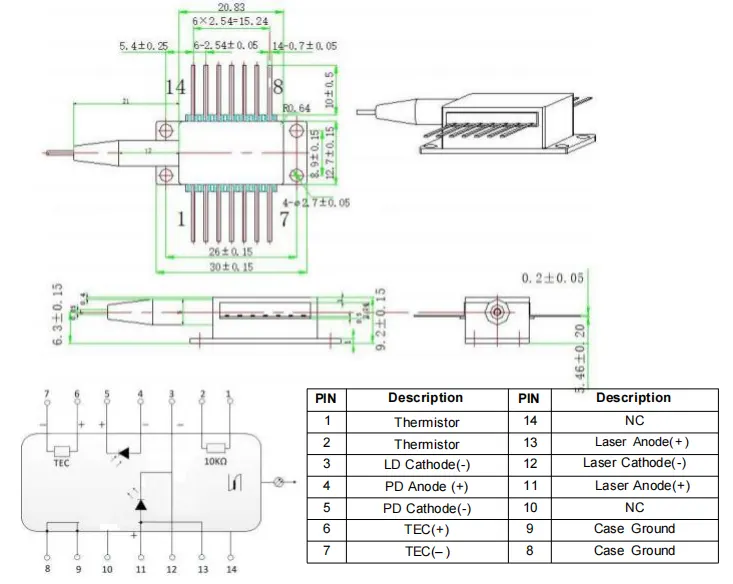

>>>টাইপ1 পিন-আউট

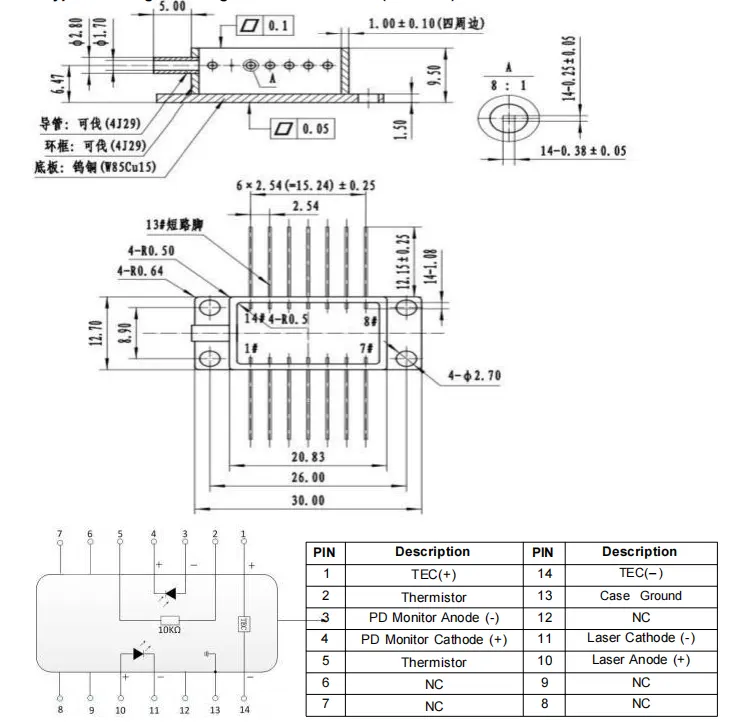

>>>টাইপ2 পিন-আউট
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB লেজার ডায়োড |
1567:1567nm 1392:1392nm 760:760nm 1683:1683nm অন্যান্য |
10:10mW অন্যান্য |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
NULL: প্রকার 1 2: টাইপ 2 |
যেমন: BFLD-1567-10SM-FA
(অর্ডার তথ্য: 1567nm DFB বাটারফ্লাই লেজার ডায়োড, 14-পিন প্রজাপতি প্যাকেজ, 10mW আউটপুট পাওয়ার, SM ফাইবার সহ, FC/APC সংযোগকারী, টাইপ1 পিন-আউট)।
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড
2. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা-1567nm DFB বাটারফ্লাই লেজার ডায়োড
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
