1580nm DFB SM PM লেজার ডায়োড

সূচিপত্র

1. 1580nm DFB SM PM লেজার ডায়োডের পরিচিতি

2. প্রযুক্তিগত স্পেসিফিকেশন

3. পণ্যের বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্যের বিবরণ

6. অর্ডারের তথ্য

7. ডেটাশিট এবং টেস্টশীট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. লিড টাইম

10. অপারেশন নোট

11. গুণমানের নিশ্চয়তা এবং বিক্রয়োত্তর পরিষেবা

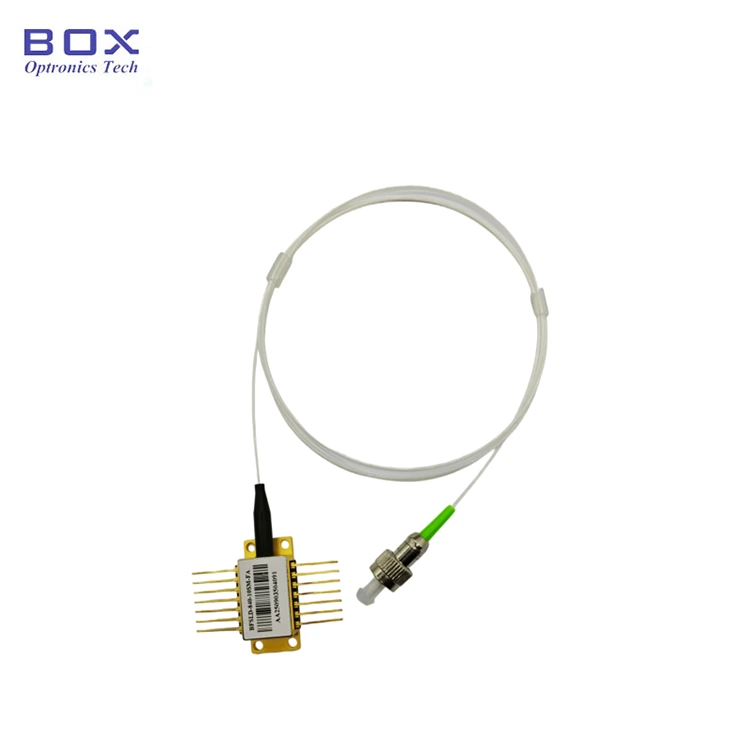

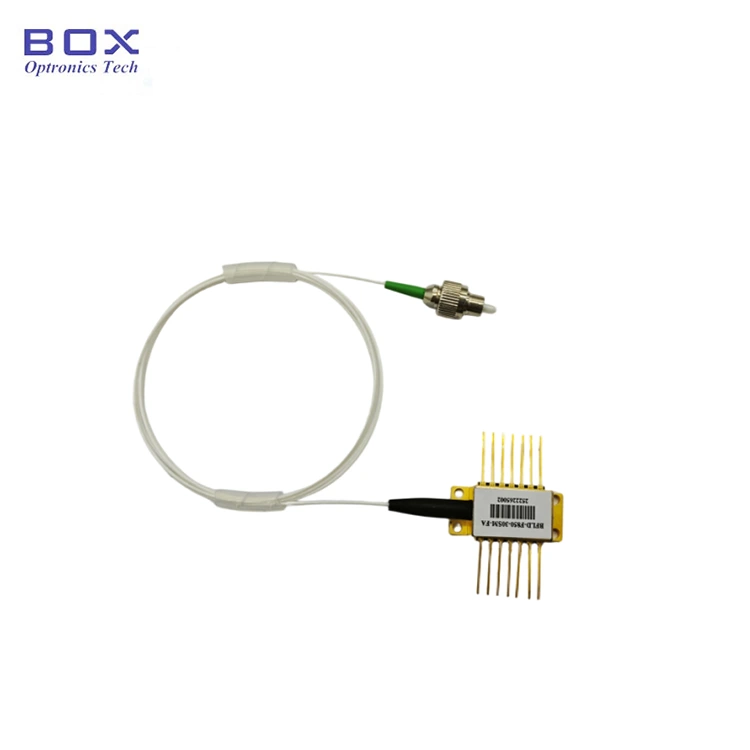

পণ্য পরিচিতি-1580nm DFB SM PM লেজার ডায়োড

1580nm DFB SM PM লেজার ডায়োডে 1580nm কেন্দ্র তরঙ্গদৈর্ঘ্য (±1nm সহনশীলতা) এবং একটি সাধারণ 40dB সাইড-মোড সাপ্রেশন রেশিও সহ একটি প্রিমিয়াম MQW DFB চিপ রয়েছে। কম থ্রেশহোল্ড কারেন্ট, কম বিদ্যুত খরচ এবং উচ্চ নির্ভরযোগ্যতার সাথে ডিজাইন করা হয়েছে, এটি একটি থার্মিস্টর, TEC, এবং ক্রমাগত স্থিতিশীল কর্মক্ষমতার জন্য মনিটরিং ডায়োডের সাথে সম্পূর্ণরূপে একত্রিত। গ্যাস সনাক্তকরণ, প্যাসিভ ডিভাইস টেস্টিং এবং ফাইবার অপটিক সেন্সিং অ্যাপ্লিকেশনের জন্য পুরোপুরি উপযুক্ত।

পণ্যের স্পেসিফিকেশন-1580nm DFB SM PM লেজার ডায়োড

পণ্যের বৈশিষ্ট্য-1580nm DFB SM PM লেজার ডায়োড

● মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) লেজার;

● উচ্চ স্থায়িত্ব সহ 14-পিন প্রজাপতি প্যাকেজ;

● ইন্টিগ্রেটেড থার্মিস্টার, TEC এবং মনিটর ফটোডিওড;

● কম থ্রেশহোল্ড বর্তমান এবং কম শক্তি খরচ;

● ফাইবারের প্রকার SMF-28e বা PM ফাইবার হতে পারে।

পণ্য অ্যাপ্লিকেশন-1580nm DFB SM PM লেজার ডায়োড

● অপটিক্যাল ফাইবার সেন্সর;

● পরীক্ষা এবং পরিমাপের জন্য আলোর উৎস;

● গ্যাস সনাক্তকরণ সিস্টেম;

● প্যাসিভ অপটিক্যাল ডিভাইস টেস্টিং;

● অপটিক্যাল ফাইবার যোগাযোগ।

পণ্যের বিবরণ-1580nm DFB SM PM লেজার ডায়োড

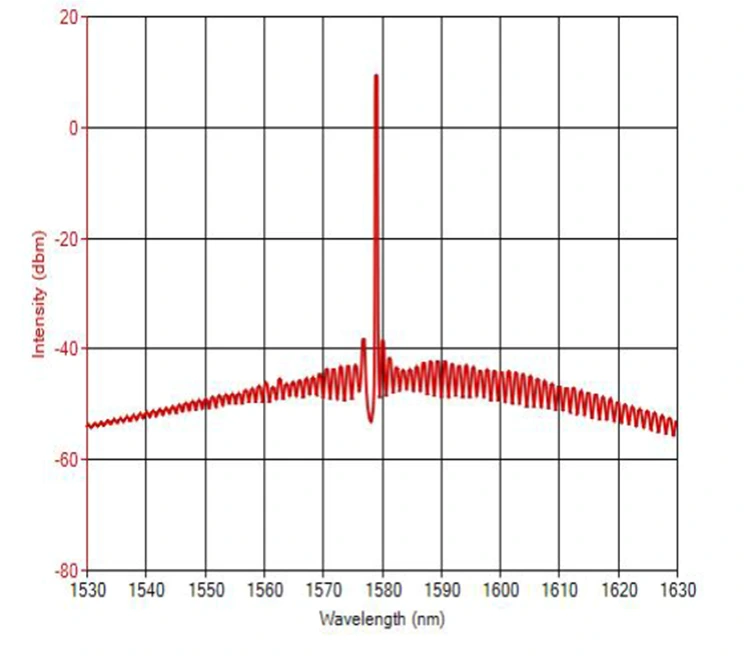

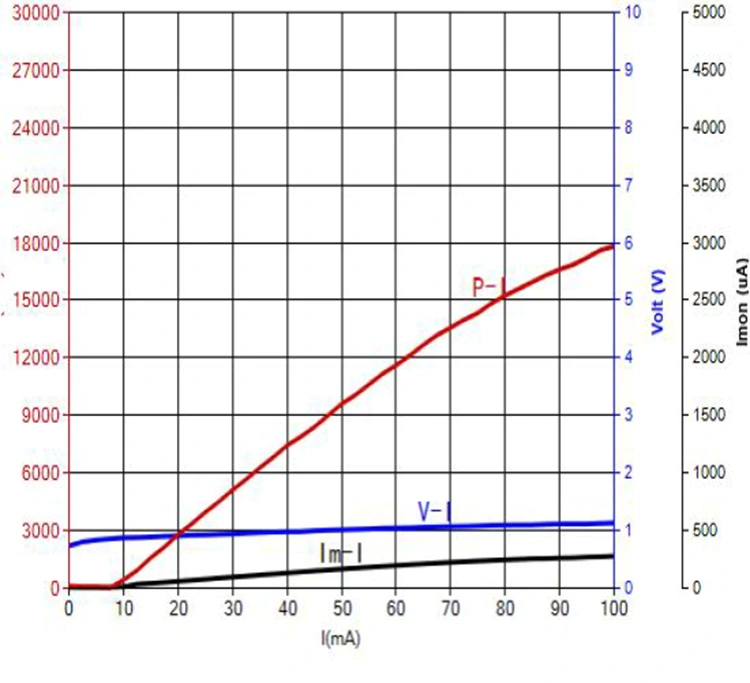

● সাধারণ বর্ণালী এবং PIV: 1580nm 10mW, +/-1nm WL সহনশীলতা।

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি)-1580nm DFB SM PM লেজার ডায়োড

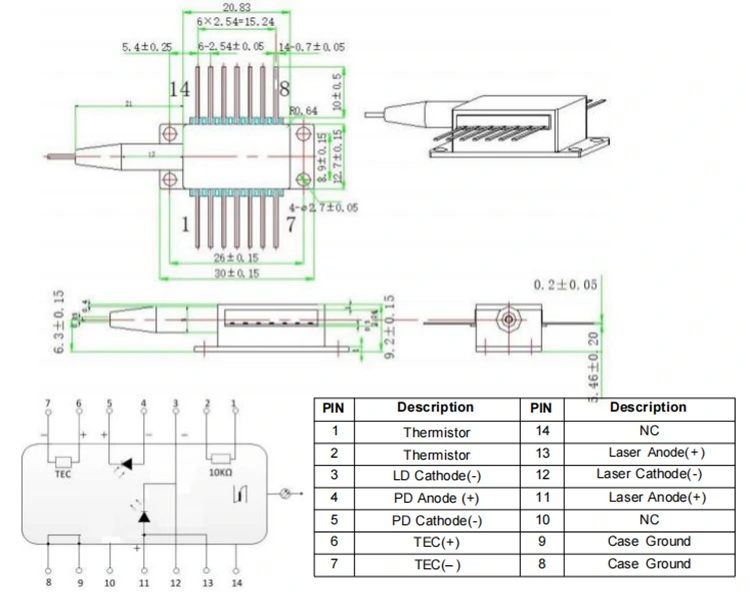

>>>টাইপ1 পিন-আউট

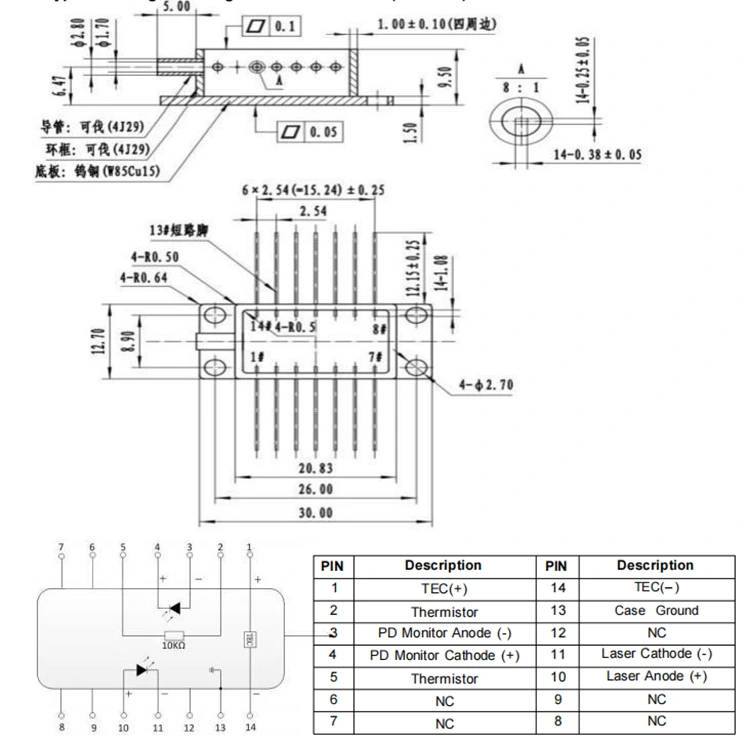

>>>টাইপ2 পিন-আউট

অর্ডারিং তথ্য-1580nm DFB SM PM লেজার ডায়োড

যেমন: BFLD-1580-10SM-FA2
(অর্ডার তথ্য: 1580nm DFB লেজার ডায়োড, 14-পিন বাটারফ্লাই প্যাকেজ, 10mW আউটপুট পাওয়ার, SM ফাইবার সহ, FC/APC সংযোগকারী, টাইপ2 পিন-আউট)।

ডেটাশিট এবং টেস্টশিট-1580nm DFB SM PM লেজার ডায়োড

ডেটাশিট

টেস্টশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী-1580nm DFB SM PM লেজার ডায়োড

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics  EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।

(3) অন্যান্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

লিড টাইম-1580nm DFB SM PM লেজার ডায়োড

উৎপাদন: 10 কাজের দিন। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)

আন্তর্জাতিক সরবরাহ: 3-5 কার্যদিবস।

অপারেশন নোট-1580nm DFB SM PM লেজার ডায়োড

● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস ঢোকানো বা সরানোর সময়, ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর চাপ প্রয়োগ করবেন না বা টানবেন না। সংযোগকারীগুলির সাথে সজ্জিত ডিভাইসগুলির জন্য, ইনস্টলেশন বা অপসারণের সময় ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই একই সাথে উঠানো হয়েছে তা নিশ্চিত করুন৷

● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা 260°C এর বেশি হওয়া উচিত নয় এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়৷ নিম্নলিখিতগুলিতে বিশেষ মনোযোগ দিতে হবে: সোল্ডারিং প্রক্রিয়া চলাকালীন, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে গ্রাউন্ড করা উচিত।

● ডিভাইসটিকে পাওয়ার আপ করার আগে, প্রথমে কুলারটি সক্রিয় করুন, এবং তারপরে চিপটিকে অতিরিক্ত গরম হওয়া বা ওভারলোড হওয়া থেকে বাঁচাতে ছোট বৃদ্ধিতে শক্তি প্রয়োগ করুন৷

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা-1580nm DFB SM PM লেজার ডায়োড

● ওয়ারেন্টি সময়কাল:

ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:

(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
