কেন্দ্র তরঙ্গদৈর্ঘ্য সহ 1532nm DFB BTF লেজার ডায়োড 1532.68nm (ITU CH56), অপটিক্যাল আউটপুট পাওয়ার 10mW। অন্তর্নির্মিত TEC এবং থার্মিস্টার স্থিতিশীল অপারেশন সক্ষম করুন। অপারেশন চলাকালীন, অনুযায়ী সঠিকভাবে সংযোগ পিন-আউট সংজ্ঞা, রেট করা মধ্যে ড্রাইভিং বর্তমান এবং তাপমাত্রা নিয়ন্ত্রণ পরিসীমা, এবং ESD ক্ষতি এবং ওভার-ভোল্টেজ অপারেশন এড়ান।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λ |
আইটিইউ গ্রিড |
CH56: 1532.68 |
nm |
||
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
— |
6 |
— |
20 |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
— |
— |
20 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
— |
— |
— |
120 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
— |
— |
2.5 |
V |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
— |
30 |
— |
— |
dB |
|
অপটিক্যাল রিটার্ন ক্ষতি |
ওআরএল |
— |
40 |
— |
— |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
আইএসও |
25℃ |
30 |
— |
— |
dB |
|
মেরুকরণ বিলুপ্তি অনুপাত |
ইআর |
পিএম ফাইবার |
18 |
— |
— |
dB |
|
MPD ডার্ক কারেন্ট |
আইডি |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD বর্তমান আপেক্ষিক আউটপুট শক্তি |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
TEC ভোল্টেজ |
ভিটিইসি |
— |
-2.5 |
— |
3.8 |
V |
|
ব্যান্ডউইথ |
BW |
— |
— |
2.5 |
— |
Ghz |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃ / 80℃ |
— |
3950 |
— |
K |
|
বাহক-টু-শব্দ অনুপাত |
সিএনআর |
— |
55 |
— |
— |
dB |
|
যৌগিক দ্বিতীয় ক্রম |
সিএসও |
— |
— |
— |
-55 |
dBm |
|
যৌগিক ট্রিপল বীট |
— |
— |
— |
— |
-64 |
dBc |
● প্রজাপতি প্যাকেজ, অন্তর্নির্মিত TEC;
● প্রশস্ত-তাপমাত্রা নির্ভরযোগ্যতা
● উচ্চ নির্ভরযোগ্যতা, দ্রুত প্রতিক্রিয়া, ভাল স্থিতিশীলতা।
● C2H2 অ্যাসিটিলিন গ্যাস সংবেদন;
● অপটিক্যাল ফাইবার যোগাযোগ ও মাইক্রোওয়েভ ফোটোনিক ট্রান্সমিশন;
● লেজার পরিসীমা সন্ধানকারী।
● সাধারণ বর্ণালী: 1532.68nm, +/-0.5nm তরঙ্গদৈর্ঘ্য সহনশীলতা।

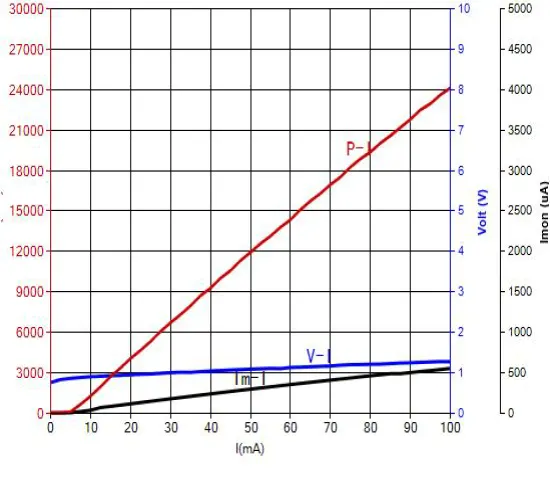

● PIV-1532nm 10mW DFB BTF লেজার ডায়োড
● FAQ-1532nm DFB BTF লেজার ডায়োড
(1) BTF প্যাকেজ কি?
--BTF (বাটারফ্লাই) প্যাকেজ হল স্ট্যান্ডার্ড 14-পিন বাটারফ্লাই প্যাকেজ, অপটোইলেক্ট্রনিক্সের সবচেয়ে মূলধারার শিল্প-গ্রেড প্যাকেজিং বিন্যাস শিল্প এই প্যাকেজটি লেজার চিপ, TEC তাপমাত্রা নিয়ন্ত্রণ, থার্মিস্টার, এবং ফটোডিওড, চমৎকার হারমেটিসিটি এবং তাপ প্রদান করে ব্যবস্থাপনা কর্মক্ষমতা। মান থেকে কোন অপরিহার্য পার্থক্য নেই প্রজাপতি প্যাকেজিং; "BTF" সাধারণত পণ্যের "বাটারফ্লাই" এর সংক্ষিপ্ত রূপ হিসাবে ব্যবহৃত হয় নামকরণ
(2) এই পণ্যটি কোন ড্রাইভ মোড সমর্থন করে?
--1532nm DFB BTF লেজার ডায়োড একটানা তরঙ্গ সমর্থন করে (CW) অপারেশন একটি কম-আওয়াজ ধ্রুবক বর্তমান উত্স সুপারিশ করা হয় (থ্রেশহোল্ড বর্তমান আনুমানিক 5-20mA, অপারেটিং বর্তমান 50-90mA), একটি TEC সহ তাপমাত্রা স্থিতিশীলতার জন্য নিয়ামক (সাধারণত 25℃ এ সেট করা হয়)।
(3) নমুনা পরীক্ষা উপলব্ধ?
- নমুনা পরীক্ষা এবং ছোট-ভলিউম ট্রায়াল উত্পাদন সমর্থিত। বাল্ক সংগ্রহের জন্য, আমরা ভলিউম মূল্য এবং টায়ার্ড কোটেশন অফার করি।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB লেজার ডায়োড |
CH56:1532.68nm অন্যান্য |
10:10mW অন্যান্য |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
NULL: প্রকার 1 2: টাইপ 2 |
যেমন: BFLD-CH56-10SM-FA
(অর্ডার তথ্য: 1532nm DFB BTF লেজার ডায়োড, 10mW আউটপুট পাওয়ার, সহ এসএম ফাইবার, এফসি/এপিসি সংযোগকারী, টাইপ1 পিন-আউট)।
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড
● পাওয়ার-আপ প্রক্রিয়া চলাকালীন, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, যেমন এই চিপ ক্ষতির ঝুঁকি. পরিবর্তে, বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন চিপের থ্রেশহোল্ডের কাছাকাছি, এবং তারপর ধীরে ধীরে স্রোতকে ছোট করে বাড়ান পছন্দসই স্তরে পৌঁছানো পর্যন্ত বৃদ্ধি।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
