1. 1651nm এর পরিচিতি DFB ফাইবার কাপলড লেজার ডায়োড
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্য বিবরণ
6. তথ্য অর্ডার
7. ডেটাশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

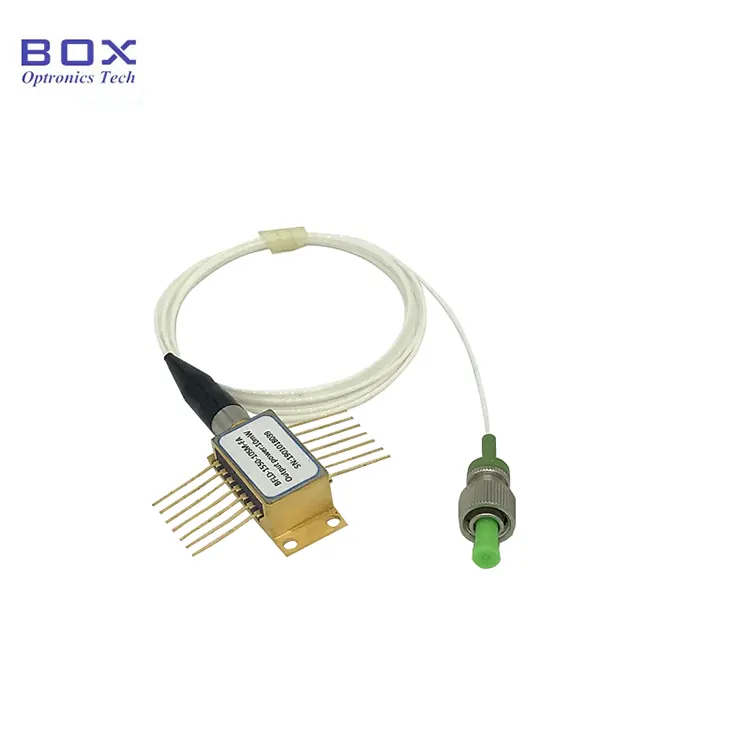

এটি একটি 1651nm DFB ফাইবার-কাপল্ড লেজার ডায়োড যার সাথে একটি মাল্টি-কোয়ান্টাম ওয়েল ডিএফবি চিপ এবং একটি 14-পিন প্রজাপতি প্যাকেজ। এটি TEC সংহত করে তাপমাত্রা নিয়ন্ত্রণ এবং থার্মিস্টর, একক-মোড/ পোলারাইজেশন-রক্ষণাবেক্ষণ সমর্থন করে ফাইবার আউটপুট, 10mW এর সাধারণ আউটপুট শক্তি এবং কেন্দ্রের তরঙ্গদৈর্ঘ্য সহ 1651nm। ফাইবার যোগাযোগ, ফাইবার সেন্সিং, অপটিক্যাল যন্ত্রের জন্য উপযুক্ত, এবং উত্সর্গীকৃত আলোর উত্স সিস্টেম, এটি পরিচালনা করা সহজ এবং অত্যন্ত নির্ভরযোগ্য। অনুগ্রহ করে কঠোরভাবে ড্রাইভের বর্তমান, ভোল্টেজ এবং সোল্ডারিং তাপমাত্রা নিয়ন্ত্রণ করুন, ESD সুরক্ষা প্রদান করুন, এবং পরম সর্বোচ্চ রেটিং অতিক্রম করা এড়ান।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λC |
CW, 25℃ |
1650 |
1651 |
1652 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
— |
10 |
— |
— |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
— |
8 |
15 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
— |
— |
90 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
— |
1.1 |
2.0 |
V |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
— |
35 |
40 |
— |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
আইএসও |
25℃ |
35 |
— |
— |
dB |
|
বর্ণালী প্রস্থ (-3 ডিবি) |
Δλ |
— |
— |
— |
10 |
MHz |
|
মেরুকরণ বিলুপ্তি অনুপাত |
ইআর |
পিএম ফাইবার |
18 |
— |
— |
dB |
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা। সহগ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
বর্তমান মনিটর |
ইমন |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD ডার্ক কারেন্ট |
আইডি |
VRM=5V |
— |
— |
50 |
μA |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● সমর্থন করে SMF-28e বা PMF-1550 ফাইবার কাপলিং, FC/APC সংযোগকারী;
● 14-পিন প্রজাপতি প্যাকেজ;
● অন্তর্নির্মিত থার্মিস্টর, এবং TEC;
● প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা।
● অপটিক্যাল ফাইবার যোগাযোগ
● অপটিক্যাল যন্ত্র;
● CH4 মিথেন গ্যাস বিশ্লেষণ;
● ফাইবার অপটিক সেন্সিং।
● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-1651nm DFB ফাইবার কাপলড লেজার ডায়োড

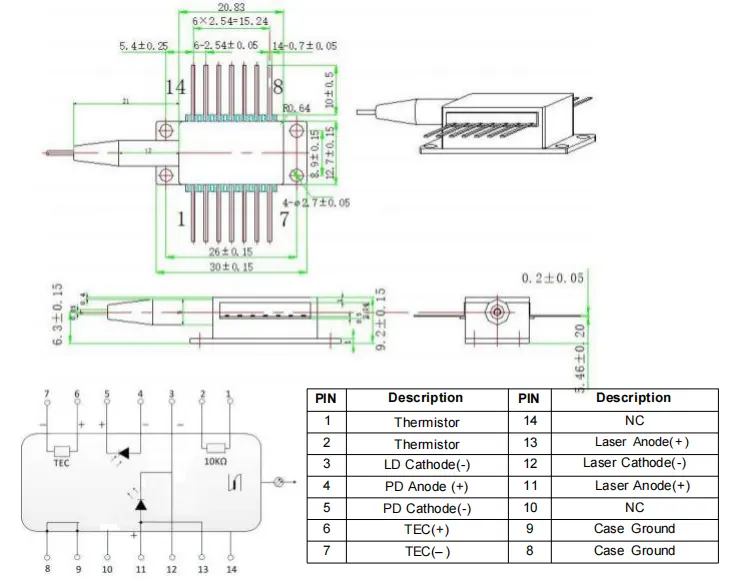

>>>টাইপ1 পিন-আউট

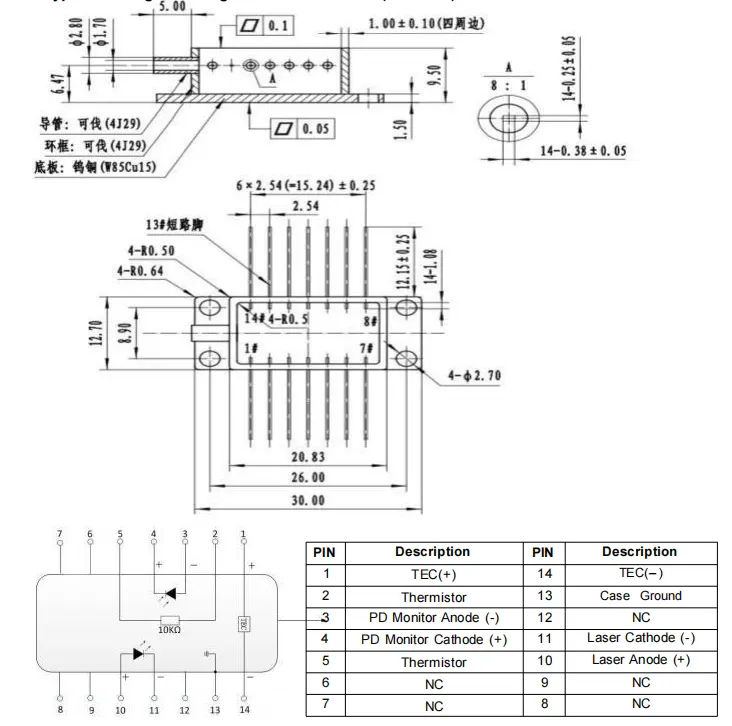

>>>টাইপ2 পিন-আউট

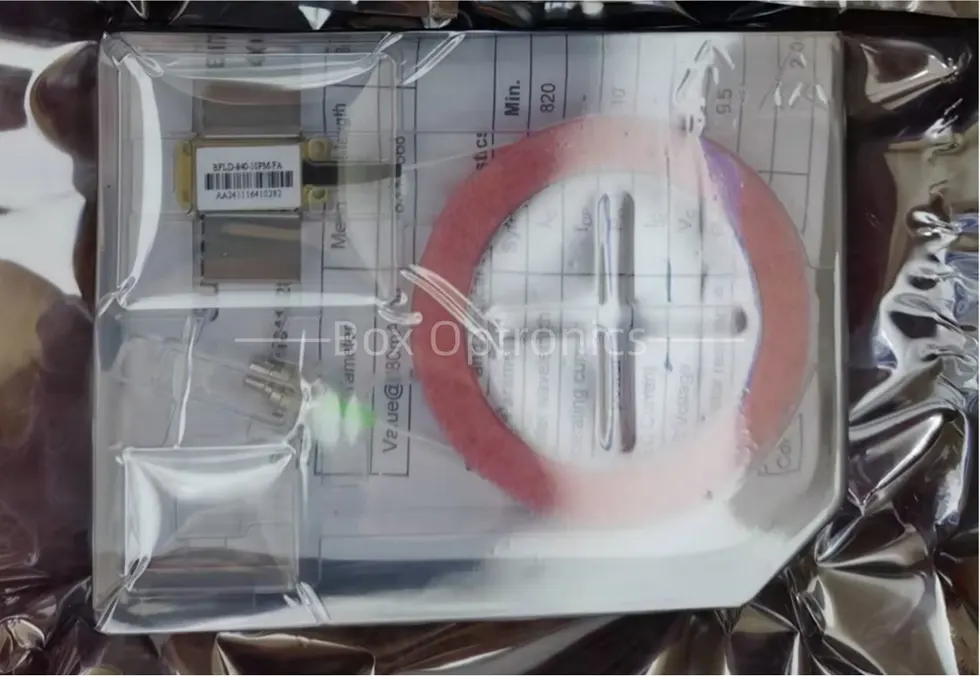

● প্যাকিং উদাহরণ
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
1651nm DFB ফাইবার কাপলড লেজার ডায়োড |
1 |
|
2 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
*স্বতন্ত্র ডিভাইস; বিল্ট-ইন ড্রাইভার নেই (বহিরাগত ড্রাইভার ঐচ্ছিক)।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB লেজার ডায়োড |
1651:1651nm 1653:1653.7nm 1392:1392nm 760:760nm 1683:1683nm অন্যান্য |
10:10mW অন্যান্য |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
NULL: প্রকার 1 2: টাইপ 2 |
যেমন: BFLD-1651-10SM-FA2
(অর্ডার তথ্য: 1651nm DFB ফাইবার কাপলড লেজার ডায়োড, 14-পিন বাটারফ্লাই প্যাকেজ, SM ফাইবার সহ, FC/APC সংযোগকারী, টাইপ2 পিন-আউট)।
1. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী-1651nm DFB ফাইবার কাপলড লেজার ডায়োড
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে গ্রাউন্ড করা উচিত।
● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
