1. 1625nm এর পরিচিতি DFB BTF লেজার ডায়োড
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্য বিবরণ
6. তথ্য অর্ডার
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

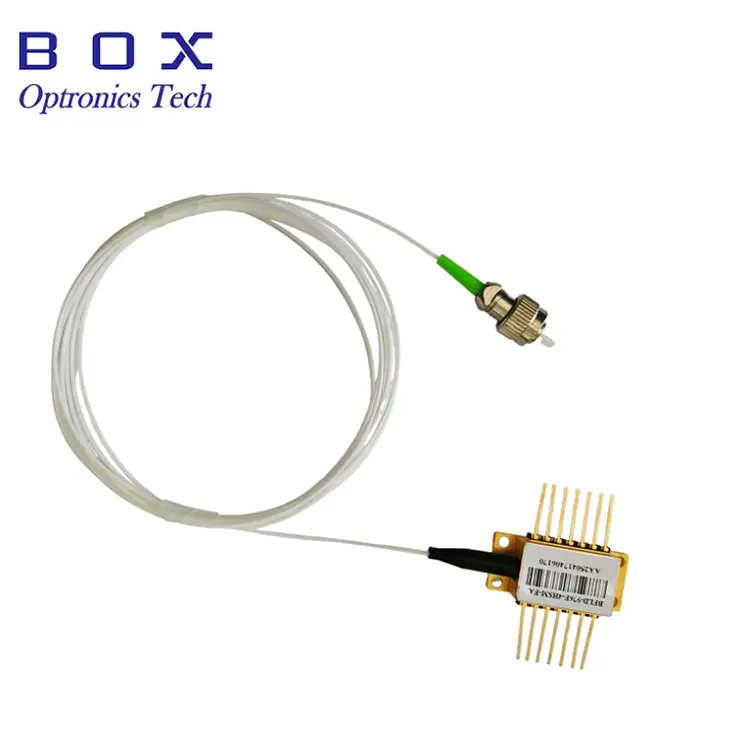

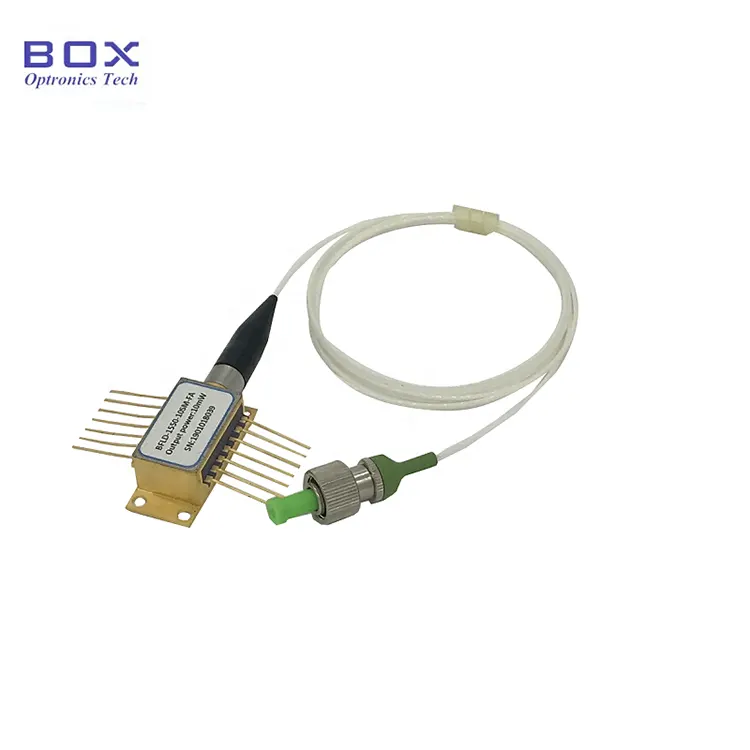

1625nm 10mW DFB বাটারফ্লাই লেজার ডায়োড সহ মাল্টি-কোয়ান্টাম ওয়েল ডিএফবি কাঠামো এবং 14-পিন প্রজাপতি প্যাকেজ। এটি সংহত করে TEC এবং থার্মিস্টর, SMF-28e একক-মোড বা পোলারাইজেশন-রক্ষণাবেক্ষণ সমর্থন করে ফাইবার আউটপুট, যার কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 1625nm এবং একটি সাধারণ আউটপুট শক্তি 10mW এটি উচ্চ SMSR এবং চমৎকার বর্ণালী কর্মক্ষমতা বৈশিষ্ট্য. অনুগ্রহ করে নিয়ন্ত্রণ করুন ড্রাইভ কারেন্ট, ভোল্টেজ এবং ফিউশন তাপমাত্রা, ESD এবং তাপমাত্রা প্রদান করে সুরক্ষা, এবং পরম সর্বোচ্চ রেটিং অতিক্রম করবেন না।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λC |
CW, 25℃ |
1622 |
1625 |
1628 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
— |
6 |
10 |
— |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
— |
8 |
15 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
— |
— |
90 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
— |
1.1 |
2.0 |
V |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
— |
35 |
40 |
— |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
আইএসও |
25℃ |
35 |
— |
— |
dB |
|
বর্ণালী প্রস্থ (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
মেরুকরণ বিলুপ্তি অনুপাত |
ইআর |
পিএম ফাইবার |
18 |
— |
— |
dB |
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা। সহগ |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
বর্তমান মনিটর |
ইমন |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD ডার্ক কারেন্ট |
আইডি |
VRM=5V |
— |
— |
50 |
μA |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
— |
3950 |
— |
K |
● মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) লেজার;
● ফাইবার প্রকার SMF-28e বা PM ফাইবার হতে পারে;
● স্থিতিশীল 10mW আউটপুট, উচ্চ SMSR এবং ভাল অপটিক্যাল বিচ্ছিন্নতা;
● প্রশস্ত তাপমাত্রা পরিসীমা: -20~ +70℃।
● অপটিক্যাল ফাইবার যোগাযোগ
● অপটিক্যাল ফাইবার সেন্সর;
● ইথিলিন (C2H4) গ্যাস সেন্সিং
● সাধারণ বর্ণালী: 1625nm, +/-3nm WL সহনশীলতা।

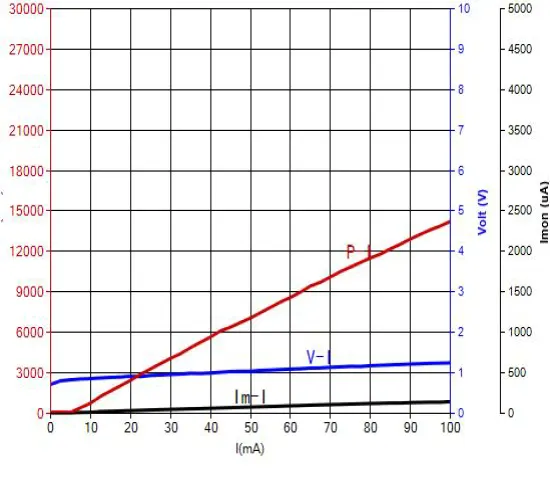

● PIV-1625nm 10mW DFB BTF লেজার ডায়োড
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB লেজার ডায়োড |
1625:1625nm 1392:1392nm 760:760nm 1683:1683nm অন্যান্য |
10:10mW অন্যান্য |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
NULL: প্রকার 1 2: টাইপ 2 |
যেমন: BFLD-1625-10SM-FA
(অর্ডার তথ্য: 1625nm DFB BTF লেজার ডায়োড, 10mW আউটপুট পাওয়ার, SM ফাইবার সহ, FC/APC সংযোগকারী, টাইপ1 পিন-আউট)।
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিং, পরিবহনের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, এবং ব্যবহার। উপরন্তু, বিদ্যুৎ সরবরাহ রোধে সতর্কতা অবলম্বন করা আবশ্যক বৃদ্ধি, কারণ এটি করতে ব্যর্থতার ফলে ডিভাইসের স্থায়ী ক্ষতি হতে পারে (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং একটি অ্যান্টি-স্ট্যাটিক কব্জির চাবুক পরা)।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
