1550nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

সূচিপত্র

1. 1550nm এর পরিচিতি 10mW DFB বাটারফ্লাই লেজার ডায়োড

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

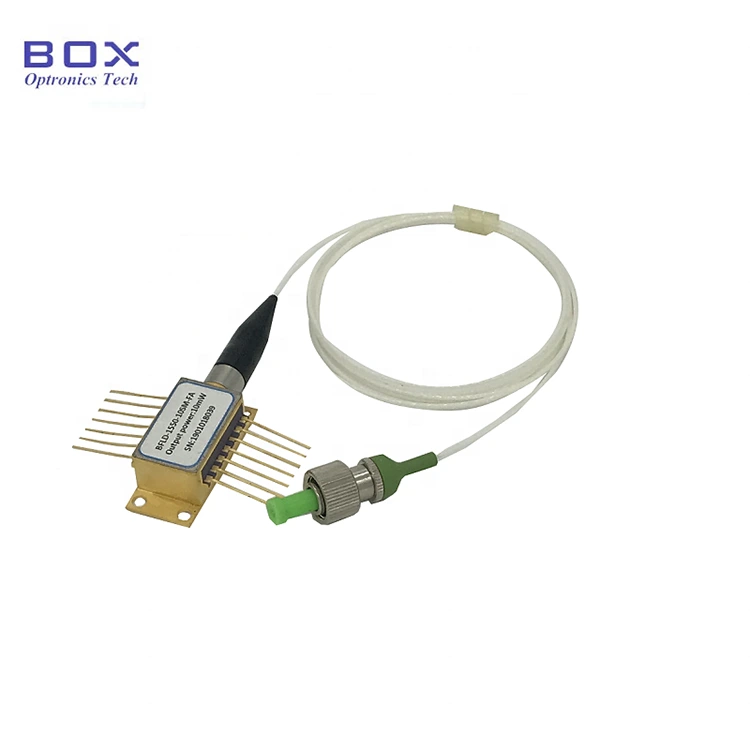

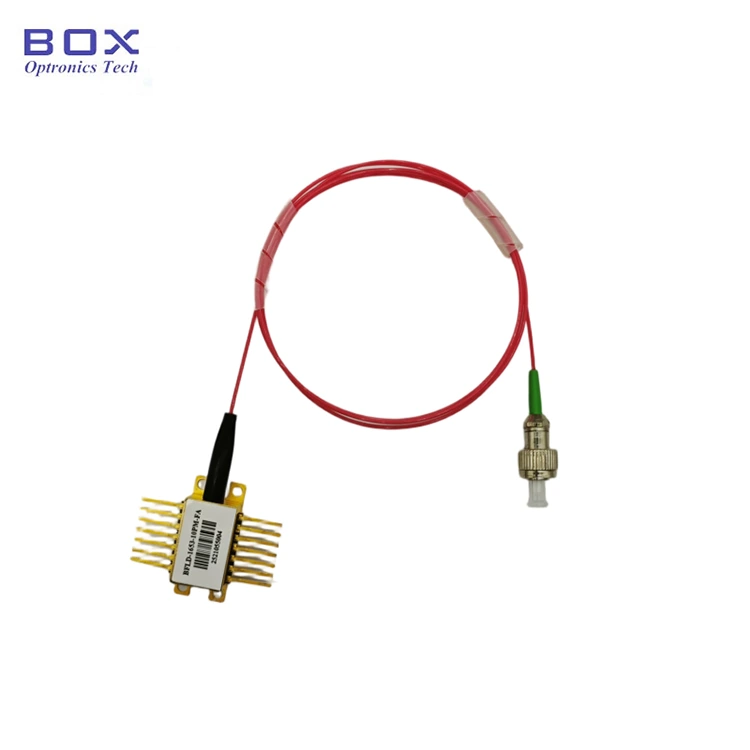

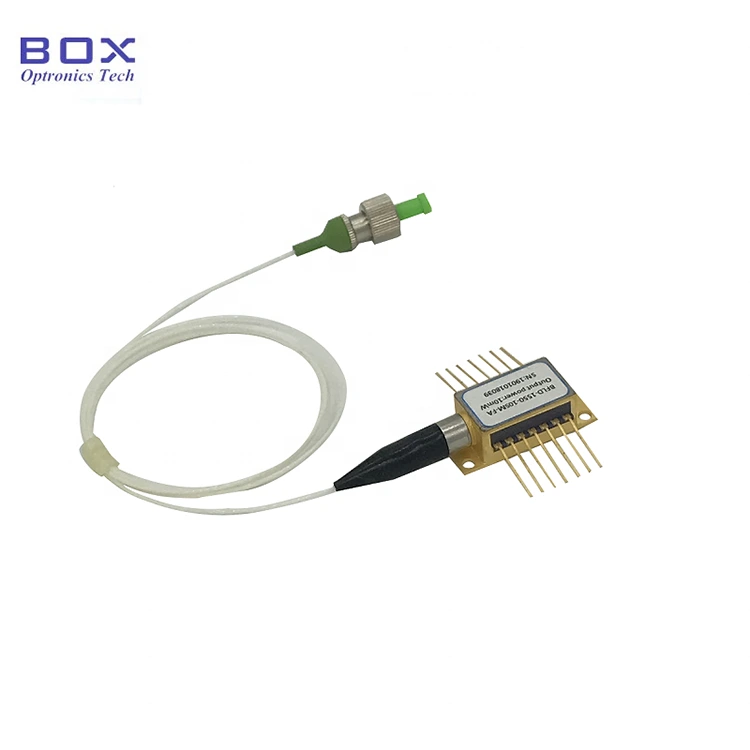

পণ্য পরিচিতি

এটি একটি 14-পিন প্রজাপতি সহ একটি 1550nm DFB লেজার৷ প্যাকেজ, অন্তর্নির্মিত TEC, এবং থার্মিস্টার। এটি একটি স্থিতিশীল তরঙ্গদৈর্ঘ্য, 10mW বৈশিষ্ট্যযুক্ত আউটপুট শক্তি, একটি সাধারণ 40dB সাইড মোড দমন অনুপাত, এবং নিম্ন থ্রেশহোল্ড বর্তমান SM/PM ফাইবার, প্রশস্ত অপারেটিং তাপমাত্রা এবং উচ্চ সহ ঐচ্ছিক নির্ভরযোগ্যতা, ফাইবার যোগাযোগের জন্য উপযুক্ত, অপটিক্যাল যন্ত্র এবং ফাইবার সেন্সিং অনুগ্রহ করে ড্রাইভের বর্তমান এবং তাপমাত্রা কঠোরভাবে নিয়ন্ত্রণ করুন এবং এড়িয়ে চলুন অত্যধিক ক্ষতি।

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) লেজার;

● SMF-28e বা PMF-1550 বেণী;

● TEC এবং মনিটর PD সহ 14-পিন BTF প্যাকেজ;

● ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা -20~+70℃.

পণ্য অ্যাপ্লিকেশন

● অপটিক্যাল ফাইবার যোগাযোগ

● অপটিক্যাল যন্ত্র;

● অপটিক্যাল ফাইবার সেন্সর;

● আলোর উৎস।

পণ্য বিস্তারিত

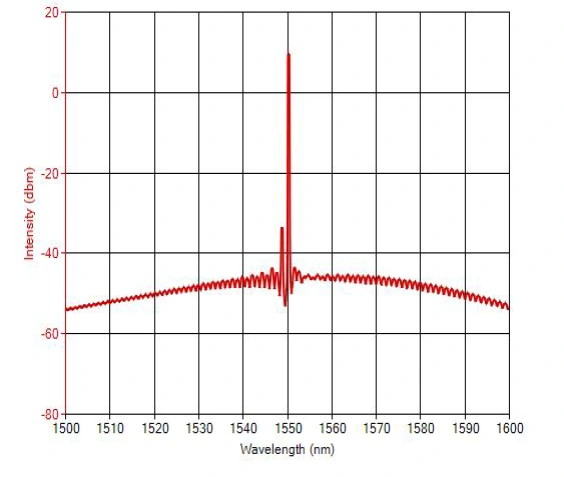

● সাধারণ বর্ণালী: 1550nm, WL সহনশীলতা +/-3nm।

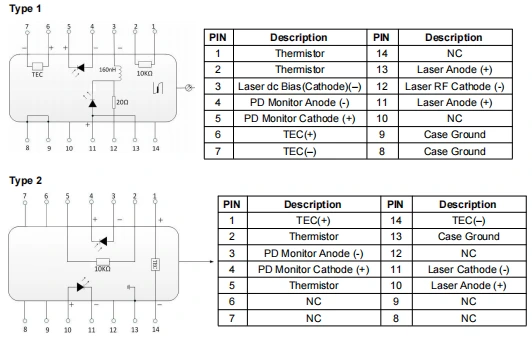

● পিন-আউট সংজ্ঞা-1550nm 10mW DFB বাটারফ্লাই লেজার ডায়োড

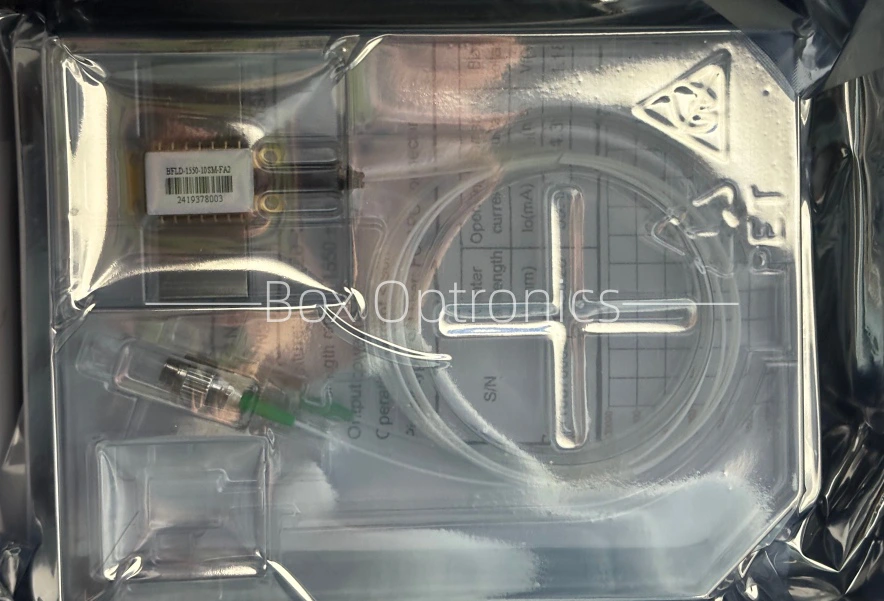

● প্যাকিং উদাহরণ

*ড্রাইভ ছাড়া স্বতন্ত্র ডিভাইস; সঙ্গে একত্রিত একটি মডিউল প্যাকেজ ড্রাইভার সার্কিট ঐচ্ছিক।

অর্ডার দিচ্ছে তথ্য

যেমন: BFLD-1550-10SM-FA2

(অর্ডার তথ্য: 1550nm 10mW DFB বাটারফ্লাই লেজার ডায়োড, এসএম ফাইবার, FC/APC সংযোগকারী সহ, টাইপ2 পিন-আউট)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

(3) অন্যান্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।

● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।

● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। তবে বক্স অপট্রোনিক্স নিম্নলিখিত ক্ষেত্রে বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার বজায় রাখে ওয়ারেন্টি সময়কাল:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
