1310nm 100mW DFB লেজার

বক্স অপট্রোনিক্স 1310nm 100mW DFB লেজার প্রদান করে, একটি প্রিমিয়াম ফাইবার-কাপল্ড লেজার উৎস যা অপটিক্যাল যোগাযোগ, সেন্সিং এবং পরীক্ষার অ্যাপ্লিকেশনের চাহিদার জন্য ডিজাইন করা হয়েছে। এই ডিভাইসটিতে একটি মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) কাঠামো রয়েছে, যা ব্যতিক্রমী তরঙ্গদৈর্ঘ্য স্থিতিশীলতা, উচ্চ সাইড-মোড সাপ্রেশন রেশিও এবং 120mW পর্যন্ত একক-মোড ফাইবার আউটপুট পাওয়ার প্রদান করে।

ইন্টিগ্রেটেড TEC কুলার, থার্মিস্টর, অপটিক্যাল আইসোলেটর এবং মনিটর ফটোডিওড সহ একটি স্ট্যান্ডার্ড 14-পিন বাটারফ্লাই প্যাকেজে রাখা, এই লেজারটি OC-48 পিনআউট মানগুলির সাথে সামঞ্জস্যপূর্ণ। উচ্চ-পাওয়ার টেস্টিং সিস্টেম, ফাইবার অপটিক সেন্সিং নেটওয়ার্ক বা পরবর্তী প্রজন্মের যোগাযোগ ব্যবস্থার জন্যই হোক না কেন, বক্স অপট্রোনিক্স কঠোর মান নিয়ন্ত্রণ এবং বিশ্বব্যাপী প্রযুক্তিগত সহায়তা দ্বারা সমর্থিত নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।

মূল বৈশিষ্ট্য-1310nm 100mW DFB লেজার

● উচ্চ অপটিক্যাল আউটপুট পাওয়ার: সাধারণত 120mW পর্যন্ত (SM ফাইবার)

● উচ্চতর তরঙ্গদৈর্ঘ্য স্থিতিশীলতার জন্য মাল্টি-কোয়ান্টাম ওয়েল (MQW) DFB কাঠামো

● উচ্চ সাইড-মোড সাপ্রেশন রেশিও (SMSR): >35dB সাধারণ

● ব্যাক-প্রতিফলন সুরক্ষার জন্য অন্তর্নির্মিত অপটিক্যাল আইসোলেটর

● সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণের জন্য ইন্টিগ্রেটেড TEC কুলার এবং থার্মিস্টর

● রিয়েল-টাইম পাওয়ার মনিটরিংয়ের জন্য ফটোডিওড মনিটর করুন

● একক-মোড (SM) বা পোলারাইজেশন-রক্ষণাবেক্ষণ (PM) ফাইবার বিকল্প

● স্ট্যান্ডার্ড FC/APC ফাইবার সংযোগকারী (কাস্টমাইজযোগ্য)

● OC-48 পিনআউট সামঞ্জস্যপূর্ণ, শিল্প-মান 14-পিন প্রজাপতি প্যাকেজ

সাধারণ অ্যাপ্লিকেশন-1310nm 100mW DFB লেজার

● উচ্চ ক্ষমতার অপটিক্যাল টেস্টিং এবং পরিমাপ সিস্টেম

● ফাইবার অপটিক কমিউনিকেশন ট্রান্সমিটার এবং ট্রান্সসিভার

● অপটিক্যাল এমপ্লিফায়ার বীজ উৎস

● FMCW LiDAR

● গবেষণা এবং উন্নয়ন পরীক্ষাগার

● শিল্প প্রক্রিয়া পর্যবেক্ষণ এবং নিয়ন্ত্রণ

টেকনিক্যাল স্পেসিফিকেশন-1310nm 100mW DFB লেজার

পরম সর্বোচ্চ রেটিং

অপটিক্যাল-ইলেক্ট্রিক্যাল বৈশিষ্ট্য (T=25°C, IF=IOP)

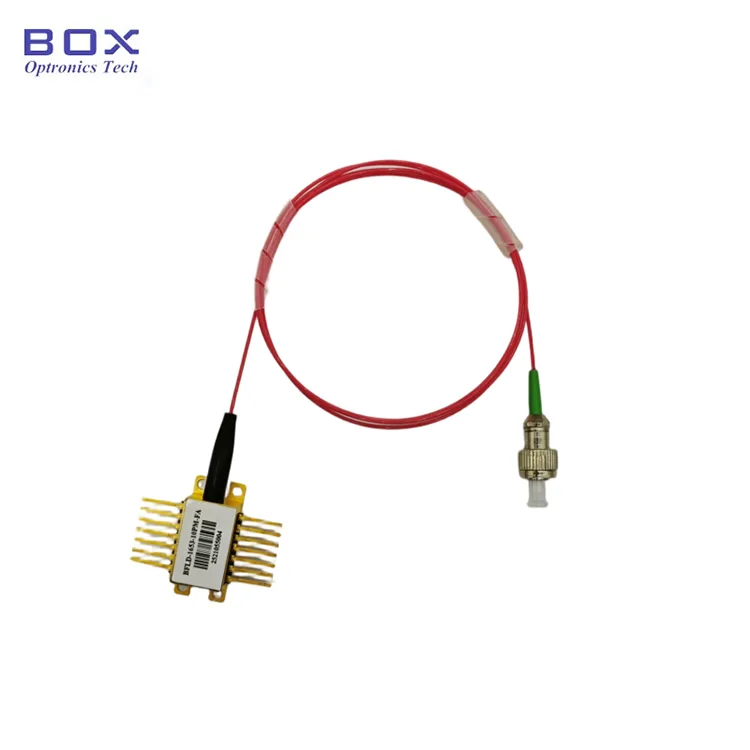

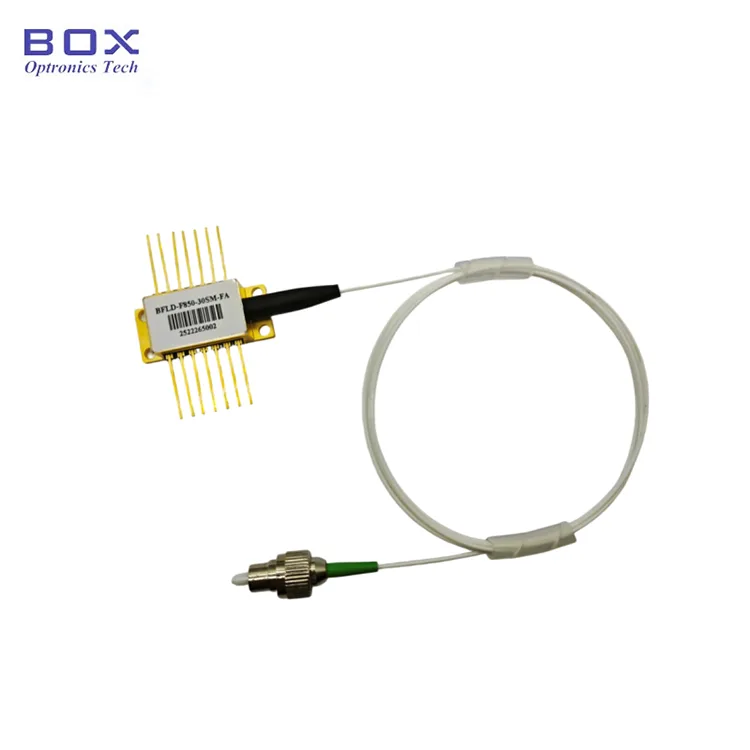

পণ্যের বিবরণ-1310nm 100mW DFB লেজার

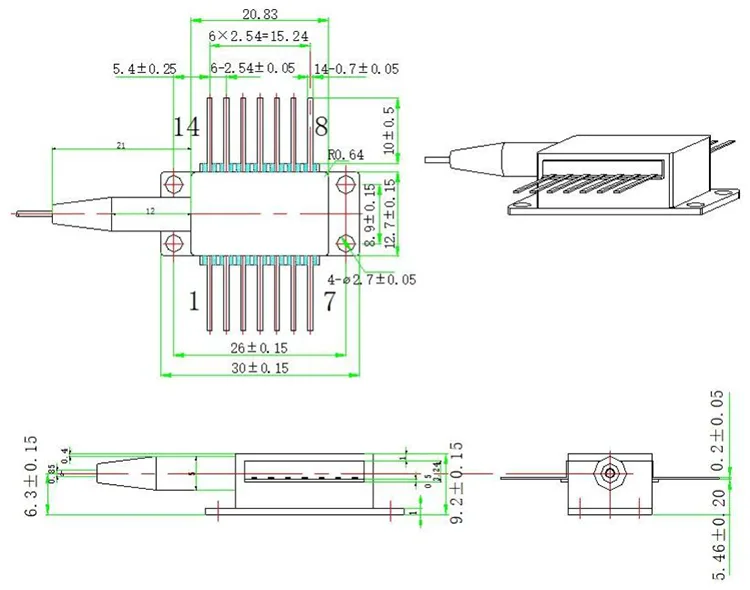

প্যাকেজের মাত্রা

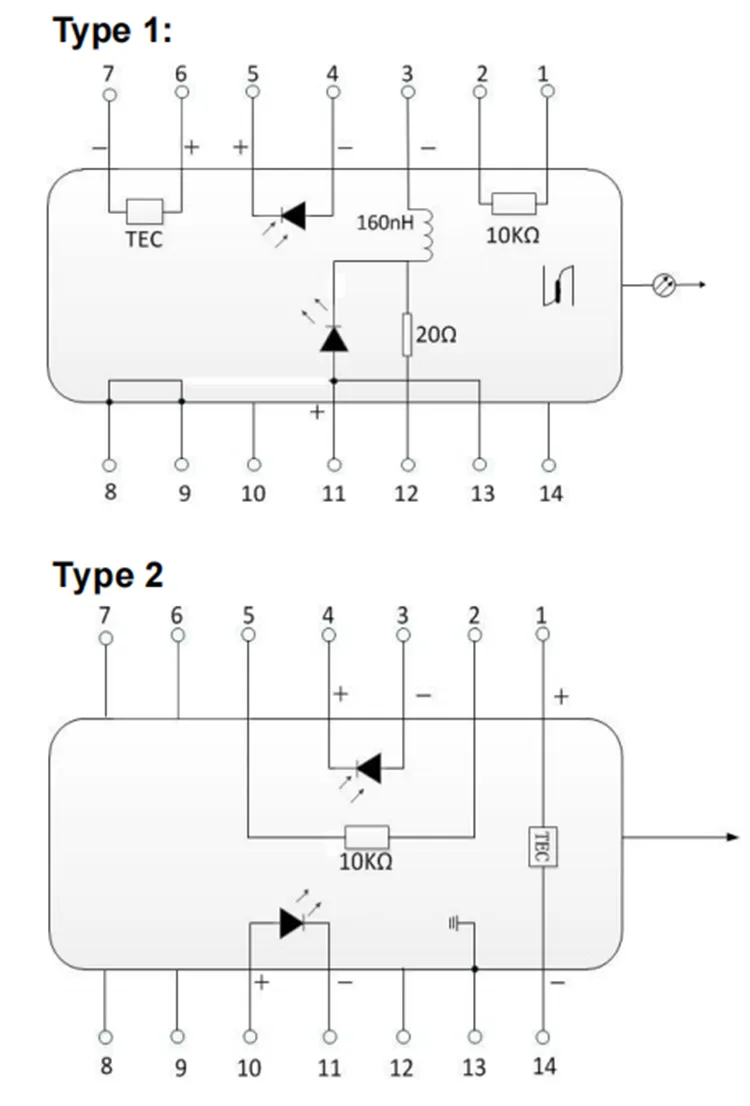

পিনআউট সংজ্ঞা (টাইপ 1)

Pinout সংজ্ঞা (Type2)

কেন বক্স অপট্রোনিক্স চয়ন করুন?

● ✓ 10+ বছরের পেশাদার লেজার ডায়োড তৈরির অভিজ্ঞতা

● ✓ চালানের আগে 100% পরীক্ষার সাথে কঠোর মান নিয়ন্ত্রণ

● ✓ স্থিতিশীল বাল্ক ডেলিভারি ক্ষমতা সহ প্রতিযোগিতামূলক মূল্য

● ✓ তরঙ্গদৈর্ঘ্য, শক্তি, ফাইবার এবং প্যাকেজের জন্য নমনীয় কাস্টমাইজেশন বিকল্প

● ✓ 7×24 ঘন্টা প্রযুক্তিগত সহায়তা এবং দ্রুত প্রতিক্রিয়া

● ✓ মূল্যায়নের জন্য নমুনা পরীক্ষা উপলব্ধ

● ✓ ISO9001:2015 প্রত্যয়িত মান ব্যবস্থাপনা সিস্টেম

● ✓ DHL, UPS, FedEx এক্সপ্রেস ডেলিভারির সাথে গ্লোবাল শিপিং

তথ্য অর্ডার

পার্ট নম্বর

BFLD - XXXX - XX - XX - X

উদাহরণ:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-পিন বাটারফ্লাই লেজার ডিওড, PM ফাইবার, FC/APC সংযোগকারী, টাইপ-2 পিন-আউট

উপলব্ধ কাস্টমাইজেশন বিকল্প

● কেন্দ্রের তরঙ্গদৈর্ঘ্য: 1270~1650nm (কাস্টম তরঙ্গদৈর্ঘ্য উপলব্ধ)

● আউটপুট পাওয়ার: 10mW, 20mW, অন্যান্য

● ফাইবারের প্রকার: একক মোড ফাইবার, পোলারাইজেশন বজায় রাখা ফাইবার

● ফাইবারের দৈর্ঘ্য: 1m, 1.5m, 2m (কাস্টম দৈর্ঘ্য)

● সংযোগকারীর ধরন: FC/APC, FC/UPC, SC/APC, LC/APC, বেয়ার ফাইবার

● পিনআউট কনফিগারেশন: টাইপ 1, টাইপ 2

কাস্টম প্রয়োজনীয়তার জন্য, আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন:

ইমেইল: sales06@boxoptronics.com

টেলিফোন: +86-13322933691

ওয়েবসাইট: www.boxphotonics.com

ডেটাশিট এবং পরীক্ষার রিপোর্ট

প্রতিটি ইউনিট পরিমাপ কর্মক্ষমতা পরামিতি ডকুমেন্টিং একটি ব্যাপক পরীক্ষার রিপোর্ট সঙ্গে পাঠানো হয়. পরীক্ষাপত্রে বিস্তারিত স্পেসিফিকেশন, পারফরম্যান্স কার্ভ এবং মনোযোগের নোট রয়েছে।

● প্রতিটি ইউনিটের সাথে স্বতন্ত্র পরীক্ষার রিপোর্ট অন্তর্ভুক্ত

● সাধারণ বর্ণালী এবং পাওয়ার কার্ভ প্রদান করা হয়েছে

ডেটাশিট

রেফারেন্সের জন্য পরীক্ষার রিপোর্ট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

উদ্ধৃতি শর্তাবলী

● EXW (প্রাক্তন কাজ): আপনার একটি DHL/UPS/FedEx অ্যাকাউন্ট থাকলে প্রস্তাবিত। আমরা আপনার অ্যাকাউন্ট ব্যবহার করে জাহাজ; কোন শিপিং খরচ আমাদের দ্বারা চার্জ করা হয়.

● DAP (স্থানে ডেলিভারি): আপনার যদি কুরিয়ার অ্যাকাউন্ট না থাকে, তাহলে আমরা প্রিপেইড ফ্রেইট দিয়ে শিপিংয়ের ব্যবস্থা করতে পারি।

● অন্যান্য শর্তাবলী: আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।

পেমেন্ট শর্তাবলী

● PayPal: নমুনা এবং ছোট অর্ডারের জন্য দ্রুত এবং নিরাপদ অর্থপ্রদান

● T/T (ব্যাঙ্ক ট্রান্সফার): স্বাভাবিক উৎপাদন অর্ডারের জন্য স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি

● আলিবাবা বাণিজ্য নিশ্চয়তা: ক্রেতার গ্যারান্টি সহ অনলাইন লেনদেনের জন্য নিরাপদ অর্ডার সুরক্ষা

● নমনীয় অর্থপ্রদানের শর্তাবলী: দীর্ঘমেয়াদী বা কৌশলগত অংশীদারদের জন্য আলোচনাযোগ্য

লিড টাইম

● মানক উৎপাদন: ~10 কার্যদিবস

● ইন-স্টক আইটেম: চালানের জন্য 2-3 কার্যদিবস

● কাস্টম কনফিগারেশন: 15-20 কার্যদিবস

● ভলিউম অর্ডার: প্রোডাকশন শিডিউলের জন্য অনুগ্রহ করে যোগাযোগ করুন

● আন্তর্জাতিক শিপিং: 3-5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)

● দ্রুত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ (অতিরিক্ত ফি প্রযোজ্য হতে পারে)

অপারেশন নোট এবং হ্যান্ডলিং

ESD সুরক্ষা

এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল। প্যাকেজিং, পরিবহন এবং ব্যবহারের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থাগুলির কঠোর আনুগত্য প্রয়োজন। এটি করতে ব্যর্থ হলে ডিভাইসের স্থায়ী ক্ষতি হতে পারে।

● হ্যান্ডলিং করার সময় সর্বদা একটি অ্যান্টি-স্ট্যাটিক কব্জির স্ট্র্যাপ পরুন

● একটি সঠিকভাবে গ্রাউন্ড করা অ্যান্টি-স্ট্যাটিক ম্যাটের উপর কাজ করুন

● সমস্ত যন্ত্রপাতি সঠিকভাবে গ্রাউন্ড করা হয়েছে তা নিশ্চিত করুন

● পিন এবং ফাইবার সংযোগকারীকে সরাসরি স্পর্শ করা এড়িয়ে চলুন

পাওয়ার সাপ্লাই বিবেচনা

● নিয়ন্ত্রিত, কম-আওয়াজ কারেন্ট সোর্স ব্যবহার করুন

● ক্ষতি রোধ করতে সঠিক কারেন্ট সীমাবদ্ধতা প্রয়োগ করুন

● বিদ্যুৎ সরবরাহ বৃদ্ধি এবং ভোল্টেজ স্পাইক এড়িয়ে চলুন

● কখনও সর্বোচ্চ ফরওয়ার্ড বর্তমান রেটিং অতিক্রম করবেন না

● লেজার কারেন্ট প্রয়োগ করার আগে সর্বদা TEC কুলিং চালু করুন

ফাইবার হ্যান্ডলিং

● ফাইবার অতিরিক্ত বাঁকানো এড়িয়ে চলুন

● ফাইবার পিগটেল টানবেন না বা মোচড় দেবেন না

● কানেকশনের আগে ফাইবার কানেক্টর পরিষ্কার করুন

● যখন সংযোগকারী ব্যবহার না হয় তখন সর্বদা ডাস্ট ক্যাপ ব্যবহার করুন

● ব্যবহারের আগে ক্ষতির জন্য ফাইবার এন্ড-ফেস পরিদর্শন করুন

তাপ ব্যবস্থাপনা

● সর্বোত্তম কার্যক্ষমতার জন্য ডিভাইসটিকে একটি সঠিক হিট সিঙ্কে মাউন্ট করুন

● প্যাকেজ এবং হিট সিঙ্কের মধ্যে ভাল তাপীয় যোগাযোগ নিশ্চিত করুন

● ভাল তাপ স্থানান্তরের জন্য তাপীয় ইন্টারফেস উপাদান (থার্মাল গ্রীস/প্যাড) ব্যবহার করুন

● নির্দিষ্ট তাপমাত্রার সীমার মধ্যে নির্ভরযোগ্যতার জন্য কাজ করুন

● তরঙ্গদৈর্ঘ্য স্থিতিশীল করার জন্য পর্যাপ্ত ওয়ার্ম-আপ সময় দিন

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

ওয়ারেন্টি সময়কাল

Box Optronics এই পণ্যটিকে ক্রয়ের তারিখ থেকে 12 মাসের জন্য উপকরণ এবং কাজের ত্রুটি থেকে মুক্ত রাখার ওয়ারেন্টি দেয়। ওয়ারেন্টি সময়কালে, আমরা আমাদের বিবেচনার ভিত্তিতে ত্রুটিপূর্ণ পণ্যগুলি মেরামত বা প্রতিস্থাপন করব, বিনামূল্যে।

ওয়্যারেন্টি বর্জন

নিম্নলিখিত শর্তগুলি বিনামূল্যে ওয়ারেন্টির আওতায় নেই:

● প্রাকৃতিক কারণ (বজ্রপাত, বন্যা ইত্যাদি) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি

● ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশন বা অপব্যবহারের কারণে ত্রুটি

● মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি

● অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামতের প্রচেষ্টা

● হাউজিং-এ পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল

● শিপমেন্টের পরে পরিবহনের সময় ক্ষতি বা ক্ষতি

● সর্বোচ্চ রেটিং বা অপারেটিং শর্ত অতিক্রম করার কারণে ক্ষতি

বিক্রয়োত্তর সমর্থন

● দ্রুত প্রতিক্রিয়ার সময়: ব্যবসায়িক দিনে 24 ঘন্টার মধ্যে

● দূরবর্তী সমস্যা সমাধান এবং অ্যাপ্লিকেশন সমর্থন

● ওয়ারেন্টি মেয়াদের পরে অর্থপ্রদানের রক্ষণাবেক্ষণ পরিষেবা উপলব্ধ

● কাস্টম প্রযুক্তিগত পরামর্শ পরিষেবা
