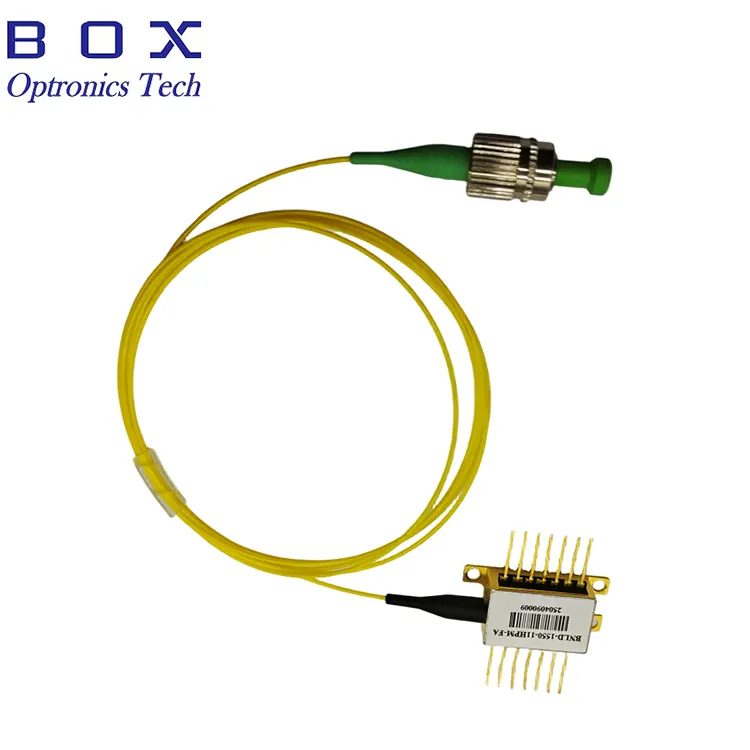

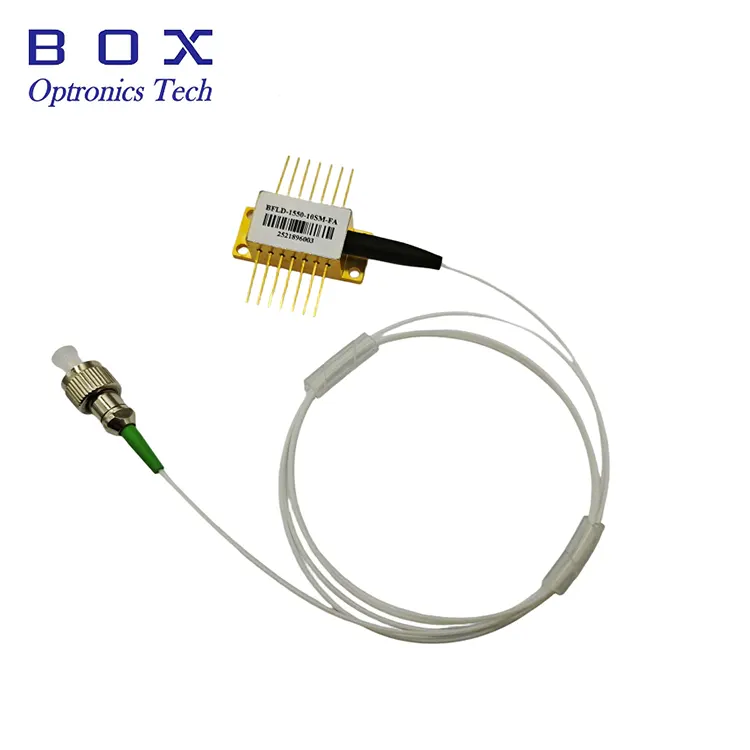

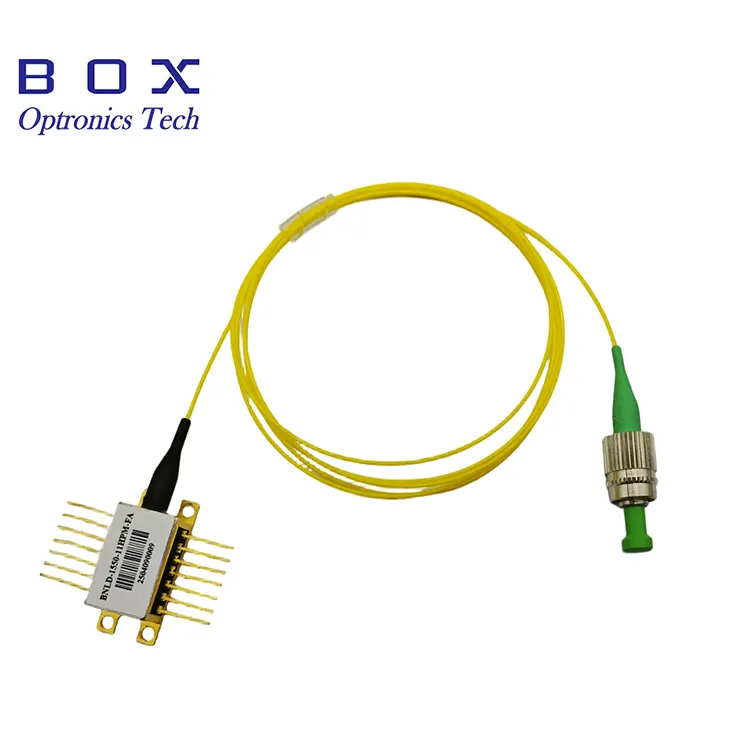

1530nm 40mW DFB ফাইবার কাপল লেজার

পণ্য ওভারভিউ-1530nm 40mW DFB ফাইবার কাপলড লেজার

1530nm 40mW DFB ফাইবার কাপল্ড লেজার (মডেল BFLD-1530-40SM-FA) একটি উচ্চ-কর্মক্ষমতা বিতরণ করা প্রতিক্রিয়া লেজার ডায়োড যা স্থিতিশীল, উচ্চ-পাওয়ার একক-মোড অপটিক্যাল আউটপুট প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। FC/APC সংযোগকারীর সাথে একক-মোড ফাইবারের মাধ্যমে ন্যূনতম 40mW অপটিক্যাল আউটপুট পাওয়ার সরবরাহ করে, এই ডিভাইসটিতে একটি বিল্ট-ইন অপটিক্যাল আইসোলেটর রয়েছে যাতে ব্যাক-রিফ্লেকশন প্রতিরোধ করা যায় এবং স্থিতিশীল অপারেশন নিশ্চিত করা যায়।

সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য এবং শক্তি স্থিতিশীলতার জন্য ইন্টিগ্রেটেড থার্মোইলেকট্রিক কুলার (TEC) এবং থার্মিস্টর সহ একটি 14-পিন প্রজাপতি প্যাকেজে রাখা, লেজারটি চমৎকার সাইড-মোড সাপ্রেশন রেশিও (≥35dB) এবং অপারেটিং তাপমাত্রা পরিসীমা জুড়ে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে। OC-48 সামঞ্জস্যপূর্ণ পিনআউট বিদ্যমান সিস্টেম ডিজাইনে একীকরণকে সহজ করে।

এই লেজারটি অপটিক্যাল টেস্টিং সিস্টেম, হাই-পাওয়ার অপটিক্যাল সিস্টেম, ফাইবার অপটিক সেন্সিং অ্যাপ্লিকেশান এবং স্থিতিশীল, উচ্চ-শক্তি 1530nm লেজার উত্সের প্রয়োজন যন্ত্রের জন্য উপযুক্ত।

মূল বৈশিষ্ট্য-1530nm 40mW DFB ফাইবার কাপলড লেজার

· উচ্চ অপটিক্যাল আউটপুট পাওয়ার: ন্যূনতম 40mW, 50mW টিপিক্যাল (SM ফাইবার আউটপুট)

· কেন্দ্র তরঙ্গদৈর্ঘ্য: 1530nm (পরিসীমা: 1527–1533nm)

· উচ্চ সাইড-মোড সাপ্রেশন রেশিও (SMSR): ≥35dB

· ব্যাক-প্রতিফলন সুরক্ষার জন্য অন্তর্নির্মিত অপটিক্যাল আইসোলেটর

· এফসি/এপিসি সংযোগকারী সহ একক-মোড ফাইবার পিগটেল

· ইন্টিগ্রেটেড TEC এবং থার্মিস্টর সহ 14-পিন প্রজাপতি প্যাকেজ

· সহজ সিস্টেম ইন্টিগ্রেশনের জন্য OC-48 পিনআউট সামঞ্জস্যপূর্ণ

· শক্তি পর্যবেক্ষণের জন্য ইন্টিগ্রেটেড মনিটর ফটোডিওড

· TEC নিয়ন্ত্রণের মাধ্যমে যথার্থ তরঙ্গদৈর্ঘ্য এবং শক্তি স্থিতিশীলকরণ

· লো থ্রেশহোল্ড কারেন্ট: 20mA সাধারণ

· দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য হারমেটিক প্রজাপতি প্যাকেজ

সাধারণ অ্যাপ্লিকেশন-1530nm 40mW DFB ফাইবার কাপল লেজার

· অপটিক্যাল টেস্টিং এবং পরিমাপ সিস্টেম

· ফাইবার অপটিক সেন্সিং এবং ডিস্ট্রিবিউটেড সেন্সিং অ্যাপ্লিকেশন

· অপটিক্যাল এমপ্লিফায়ার বীজ লেজার এবং সংকেত উৎস

· তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সিং (WDM) সিস্টেম

· অপটিক্যাল যোগাযোগ পরীক্ষার সরঞ্জাম

· ল্যাবরেটরি এবং গবেষণা যন্ত্র

· ফটোনিক উপাদান চরিত্রায়ন এবং পরীক্ষা

· অপটিক্যাল স্পেকট্রাম বিশ্লেষণ এবং পরিমাপ

· ইন্ডাস্ট্রিয়াল লেজার সিস্টেম এবং OEM ইন্টিগ্রেশন

পণ্যের স্পেসিফিকেশন-1530nm 40mW DFB ফাইবার কাপলড লেজার

পরম সর্বোচ্চ রেটিং

ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (T = 25°C, IF = IOP)

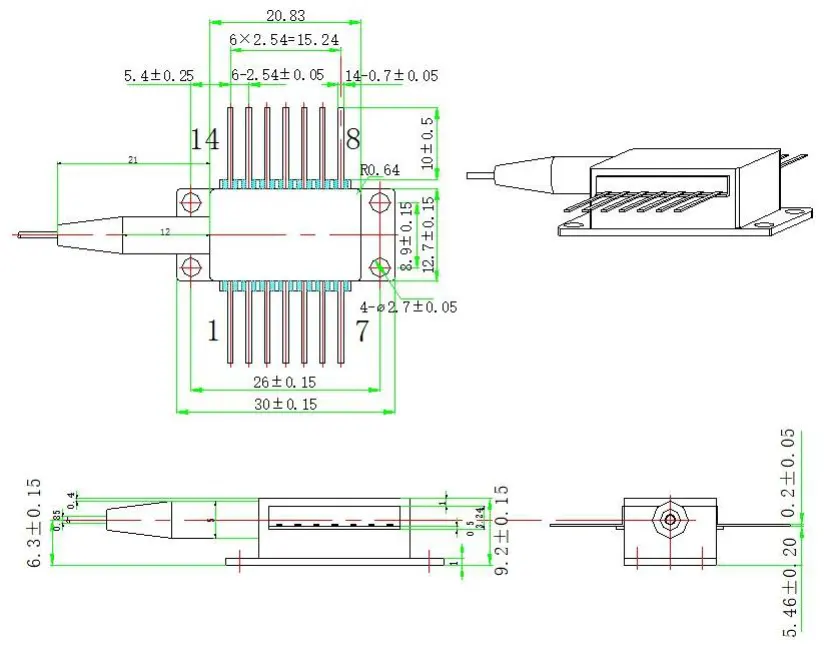

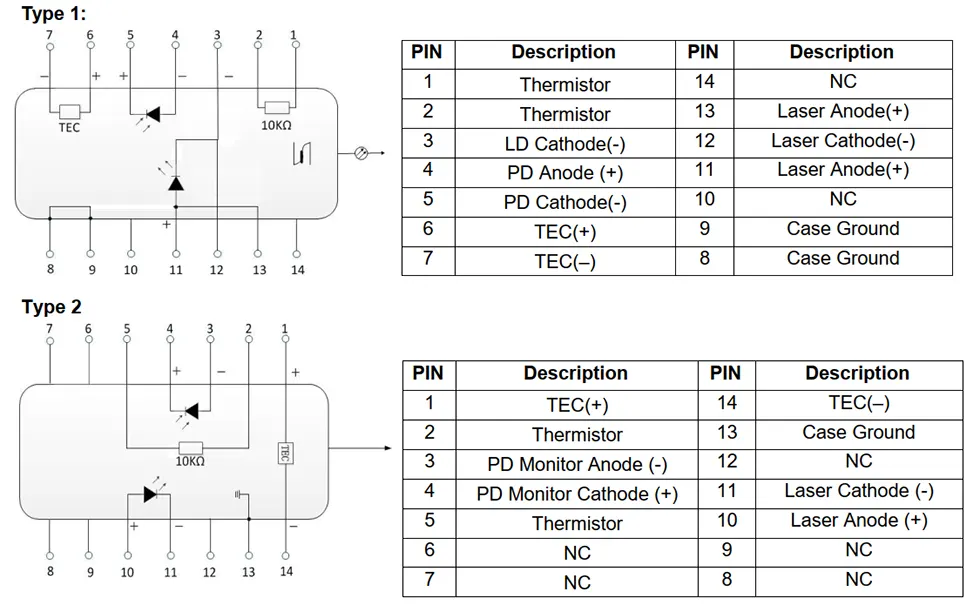

প্যাকেজ এবং পিন সংজ্ঞা-1530nm 40mW DFB ফাইবার কাপলড লেজার

অর্ডারিং তথ্য-1530nm 40mW DFB ফাইবার কাপলড লেজার

উপলব্ধ মডেল

দ্রষ্টব্য: সি-ব্যান্ডের মধ্যে কাস্টম তরঙ্গদৈর্ঘ্য, বিকল্প শক্তি স্তর, বিভিন্ন ফাইবার দৈর্ঘ্য এবং সংযোগকারী বিকল্পগুলি অনুরোধের ভিত্তিতে উপলব্ধ। কাস্টম কনফিগারেশন মূল্য এবং সীসা সময়ের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

কেন বক্স অপট্রোনিক্স ডিএফবি লেজারগুলি বেছে নিন?

· সঙ্গত তরঙ্গদৈর্ঘ্য এবং পাওয়ার স্পেসিফিকেশন সহ প্রমাণিত DFB লেজার চিপ প্রযুক্তি

শিপমেন্টের আগে 100% কার্যকরী পরীক্ষা এবং বার্ন-ইন স্ক্রীনিং

· কারখানা-সরাসরি সরবরাহের সাথে প্রতিযোগিতামূলক মূল্য

· নমনীয় অর্ডারের পরিমাণ — R&D প্রোটোটাইপ এবং ভলিউম উত্পাদন উভয়ের জন্য সমর্থন

· তরঙ্গদৈর্ঘ্য, শক্তি, ফাইবারের দৈর্ঘ্য, সংযোগকারী এবং পিন কনফিগারেশনের জন্য কাস্টমাইজেশন বিকল্প

· উৎপাদন প্রোগ্রাম এবং সিস্টেম ইন্টিগ্রেশনের জন্য দীর্ঘমেয়াদী সরবরাহের স্থায়িত্ব

· নির্ভরযোগ্য অপারেশনের জন্য ইন্টিগ্রেটেড TEC সহ হারমেটিক প্রজাপতি প্যাকেজিং

· পূর্ণ ট্র্যাকিং সহ DHL/UPS/FedEx এর মাধ্যমে আন্তর্জাতিক শিপিং

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন: ডিএফবি এবং এফপি লেজারের মধ্যে পার্থক্য কী?

উত্তর: DFB (ডিস্ট্রিবিউটেড ফিডব্যাক) লেজারগুলি একটি অন্তর্নির্মিত গ্রেটিং কাঠামোকে অন্তর্ভুক্ত করে যা সরু লাইনউইথ এবং উচ্চ সাইড-মোড সাপ্রেশন রেশিও (এই ডিভাইসের জন্য SMSR ≥35dB) সহ একক অনুদৈর্ঘ্য মোড (SLM) অপারেশন সক্ষম করে। FP (Fabry-Perot) লেজারগুলি সাধারণত একাধিক অনুদৈর্ঘ্য মোডের সাথে কাজ করে এবং বিস্তৃত বর্ণালী আউটপুট থাকে।

সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণ এবং উচ্চ স্থিতিশীলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য DFB লেজারগুলিকে পছন্দ করা হয়, যেমন WDM সিস্টেম, ফাইবার সেন্সিং এবং নির্ভুল উপকরণ, যখন FP লেজারগুলি সাধারণত ব্যয়-সংবেদনশীল অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয় যেখানে কঠোর তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণ কম গুরুত্বপূর্ণ।

প্রশ্নঃ কেন একটি বিল্ট-ইন আইসোলেটর গুরুত্বপূর্ণ?

উত্তর: ফাইবার সংযোগ, অপটিক্যাল উপাদান বা ফাইবার প্রান্ত থেকে পিছনের প্রতিফলন লেজার ডায়োডে ফিরে যেতে পারে, যার ফলে আউটপুট পাওয়ার ওঠানামা, তরঙ্গদৈর্ঘ্যের অস্থিরতা এবং শব্দ বৃদ্ধি পায়। অন্তর্নির্মিত অপটিক্যাল আইসোলেটর অপটিক্যাল প্রতিক্রিয়া হ্রাস করে, স্থিতিশীল আউটপুট শক্তি, তরঙ্গদৈর্ঘ্যের স্থায়িত্ব এবং কম শব্দ কর্মক্ষমতা বজায় রাখতে সহায়তা করে।

প্রশ্নঃ TEC এবং থার্মিস্টরের ভূমিকা কী?

উত্তর: সুনির্দিষ্ট প্যাকেজ তাপমাত্রা নিয়ন্ত্রণের মাধ্যমে লেজার চিপ তাপমাত্রা বজায় রাখতে থার্মোইলেকট্রিক কুলার (TEC) এবং থার্মিস্টর একসাথে কাজ করে। যেহেতু লেজার তরঙ্গদৈর্ঘ্য এবং আউটপুট শক্তি তাপমাত্রা-নির্ভর, সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ বিভিন্ন পরিবেষ্টিত পরিস্থিতিতে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে। 10kΩ থার্মিস্টর (B-মান 3950K) TEC কন্ট্রোলারকে তাপমাত্রা প্রতিক্রিয়া প্রদান করে, যা সেট তাপমাত্রা বজায় রাখতে TEC কারেন্ট সামঞ্জস্য করে। সামঞ্জস্যপূর্ণ তরঙ্গদৈর্ঘ্য এবং শক্তি প্রয়োজন অ্যাপ্লিকেশনের জন্য এটি অপরিহার্য।

প্রশ্ন: OC-48 পিনআউট সামঞ্জস্যপূর্ণ মানে কি?

উত্তর: OC-48 সামঞ্জস্যপূর্ণ পিনআউট একটি প্রজাপতি প্যাকেজ পিন অ্যাসাইনমেন্টকে বোঝায় যা সাধারণত OC-48 (2.5Gbps SONET/SDH) অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনগুলিতে গৃহীত হয়। এই সামঞ্জস্যতা অনুরূপ বৈদ্যুতিক এবং যান্ত্রিক ইন্টারফেস ব্যবহার করে সিস্টেমে একীকরণকে সহজ করে। দুটি পিনআউট বিকল্প (টাইপ 1 এবং টাইপ 2) বিভিন্ন সিস্টেম ডিজাইন মিটমাট করার জন্য উপলব্ধ।

প্রশ্ন: সর্বনিম্ন অর্ডার পরিমাণ (MOQ) কি?

উত্তর: MOQ হল 1pc. আমরা নমনীয় অর্ডার পরিমাণ সমর্থন করি। স্ট্যান্ডার্ড মডেলগুলি R&D এবং প্রোটোটাইপিংয়ের জন্য অল্প পরিমাণে সরবরাহ করা যেতে পারে, সেইসাথে উত্পাদনের জন্য বড় পরিমাণে। আপনার প্রয়োজনীয় পরিমাণে নির্দিষ্ট মূল্যের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

প্রশ্ন: আমি একটি কাস্টম তরঙ্গদৈর্ঘ্য বা শক্তি স্তর পেতে পারি?

উত্তর: হ্যাঁ, আমরা উপলব্ধ সীমার মধ্যে CWDM- সামঞ্জস্যপূর্ণ তরঙ্গদৈর্ঘ্য এবং অন্যান্য কাস্টমাইজড তরঙ্গদৈর্ঘ্য, বিকল্প আউটপুট পাওয়ার লেভেল, কাস্টম ফাইবারের দৈর্ঘ্য, বিভিন্ন সংযোগকারী প্রকার (FC/APC, FC/UPC, LC, ইত্যাদি), এবং উপযুক্ত পিন কনফিগারেশন সহ কাস্টমাইজেশন বিকল্পগুলি অফার করি। আপনার নির্দিষ্ট প্রয়োজনীয়তার সাথে আমাদের সাথে যোগাযোগ করুন এবং আমাদের প্রকৌশল দল সম্ভাব্যতা পর্যালোচনা করবে এবং একটি উদ্ধৃতি প্রদান করবে।

প্রশ্ন: 40mW আউটপুট অর্জন করতে কোন ড্রাইভ কারেন্ট প্রয়োজন?

উত্তর: 25°C-তে সাধারণ অপারেটিং কারেন্ট হল 200mA, সর্বোচ্চ 300mA। থ্রেশহোল্ড কারেন্ট সাধারণত 20mA (14mA সর্বনিম্ন, 50mA সর্বোচ্চ)। প্রকৃত অপারেটিং বর্তমান পৃথক ডিভাইস এবং তাপমাত্রার মধ্যে পরিবর্তিত হতে পারে। আমরা স্থিতিশীল অপারেশনের জন্য উপযুক্ত কারেন্ট লিমিটিং এবং APC (স্বয়ংক্রিয় পাওয়ার কন্ট্রোল) কার্যকারিতা সহ একটি লেজার ডায়োড ড্রাইভার ব্যবহার করার পরামর্শ দিই।

প্রশ্ন: প্রজাপতি প্যাকেজটি কি হারমেটিকভাবে সিল করা হয়েছে?

উত্তর: হ্যাঁ, 14-পিনের প্রজাপতি প্যাকেজটি হার্মেটিকভাবে সিল করা হয়েছে, লেজার চিপ, আইসোলেটর এবং অভ্যন্তরীণ উপাদানগুলিকে আর্দ্রতা, ধূলিকণা এবং পরিবেশগত দূষক থেকে রক্ষা করে। এটি নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে এবং পণ্যের জীবনকাল ধরে ধারাবাহিক কর্মক্ষমতা বজায় রাখার জন্য গুরুত্বপূর্ণ।
