1064nm 30mW DFB বাটারফ্লাই লেজার ডায়োড

সূচিপত্র

1. 1064nm এর পরিচিতি 30mW DFB বাটারফ্লাই লেজার ডায়োড

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

পণ্য পরিচিতি

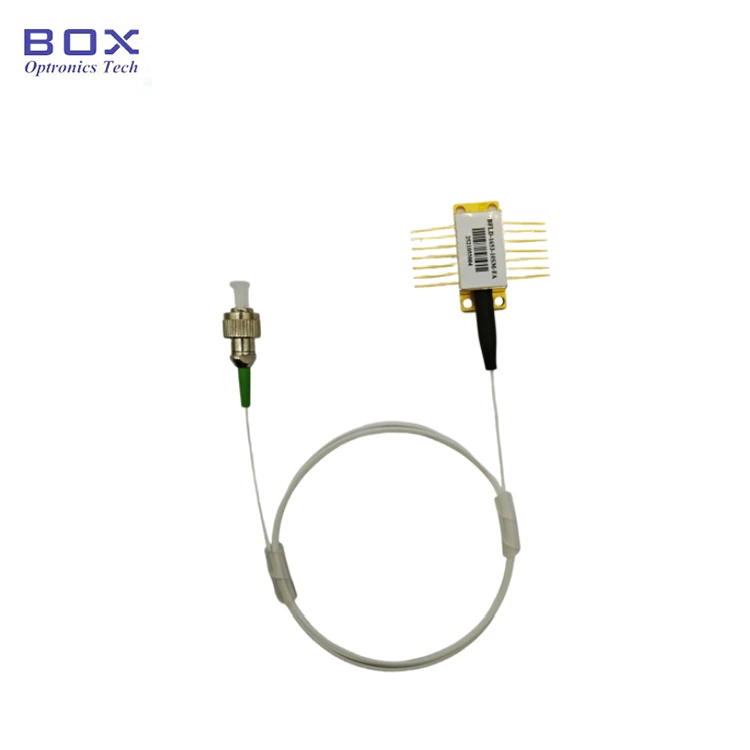

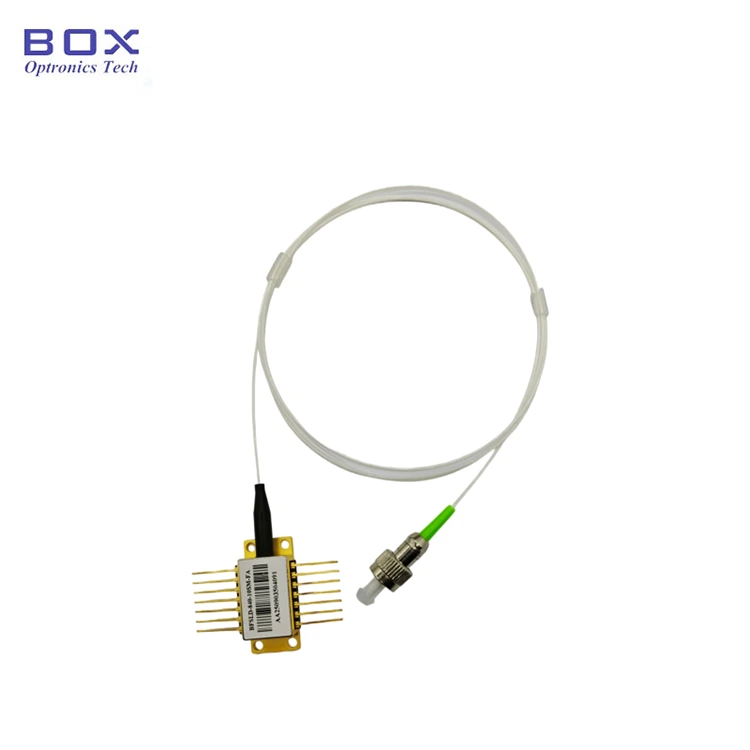

এটি একটি 14-পিন সহ একটি 1064nm DFB লেজার ডায়োড স্ট্যান্ডার্ড প্রজাপতি প্যাকেজ, কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 1064nm, তরঙ্গদৈর্ঘ্য সহনশীলতা +/-1nm, এবং সাধারণ আউটপুট পাওয়ার 30mW। অন্তর্নির্মিত TEC, থার্মিস্টর, আইসোলেটর এবং দীর্ঘমেয়াদী স্থিতিশীল অপারেশনের জন্য চমৎকার তরঙ্গদৈর্ঘ্য স্থায়িত্ব সহ মনিটর পিডি। এটি প্রধানত অপটিক্যাল ফাইবার যোগাযোগ এবং সেন্সিং ব্যবহার করা হয়। কঠোরভাবে তারের পিন সংজ্ঞা অনুযায়ী, TEC নিয়ন্ত্রণের অধীনে, এবং অত্যধিক ফাইবার নমন কর্মক্ষমতা এবং সেবা জীবন নিশ্চিত করতে.

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● মাল্টি-কোয়ান্টাম ওয়েল (MQW) বিতরণকৃত প্রতিক্রিয়া (DFB) লেজার;

● আউটপুট পাওয়ার আপ 30mW থেকে;

● এসএম বা পিএম ফাইবার;

● 14-পিন থার্মিস্টার, TEC সহ BTF প্যাকেজ, আইসোলেটর এবং মনিটর পিডি।

পণ্য অ্যাপ্লিকেশন

● অপটিক্যাল ফাইবার যোগাযোগ

● অপটিক্যাল যন্ত্র;

● অপটিক্যাল ফাইবার সেন্সর;

● আলোর উৎস।

পণ্য বিস্তারিত

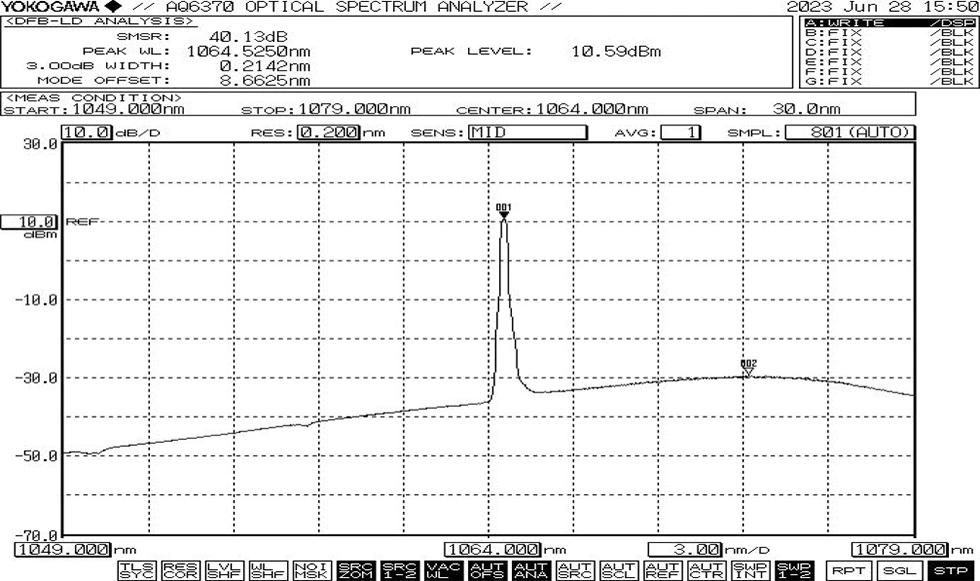

● সাধারণ বর্ণালী: 1064nm, +/-1 WL সহনশীলতা

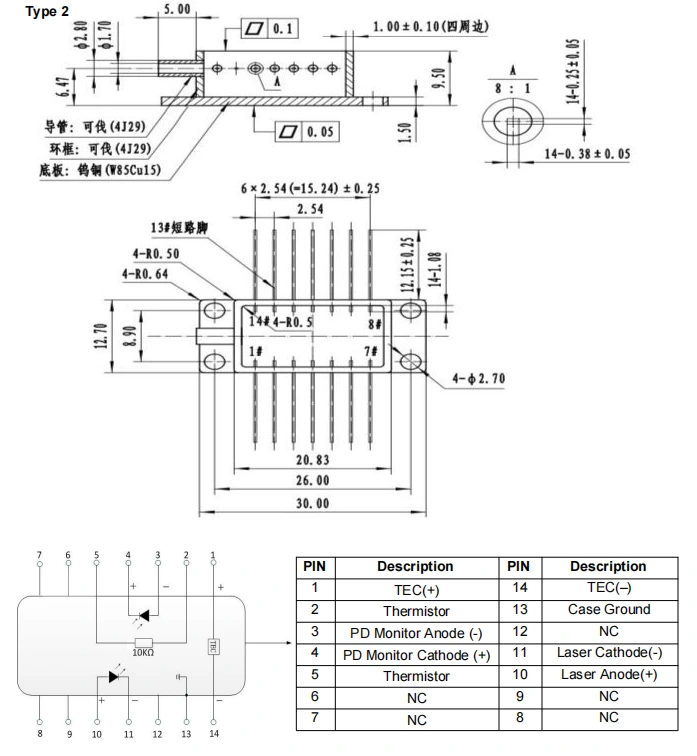

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-1064nm 30mW DFB বাটারফ্লাই লেজার ডায়োড

● স্ট্যান্ডার্ড আনুষাঙ্গিক

*স্বতন্ত্র ডিভাইস; বিল্ট-ইন ড্রাইভার নেই (বহিরাগত ড্রাইভার ঐচ্ছিক)।

অর্ডার দিচ্ছে তথ্য

যেমন: BFLD-1064-30SM-FA

(অর্ডারের তথ্য: 1064nm 30mW DFB বাটারফ্লাই লেজার ডায়োড, এসএম ফাইবার সহ, FC/APC সংযোগকারী, পাম্প পিন)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড

● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।

● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।

● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি

● পাওয়ার-আপ প্রক্রিয়া চলাকালীন, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, যেমন এই চিপ ক্ষতির ঝুঁকি. পরিবর্তে, বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন চিপের থ্রেশহোল্ডের কাছাকাছি, এবং তারপর ধীরে ধীরে স্রোতকে ছোট করে বাড়ান পছন্দসই স্তরে পৌঁছানো পর্যন্ত বৃদ্ধি।

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
