1. 1030nm এর পরিচিতি 50mW DFB লেজার ডায়োড মডিউল
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্য বিবরণ
6. তথ্য অর্ডার
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

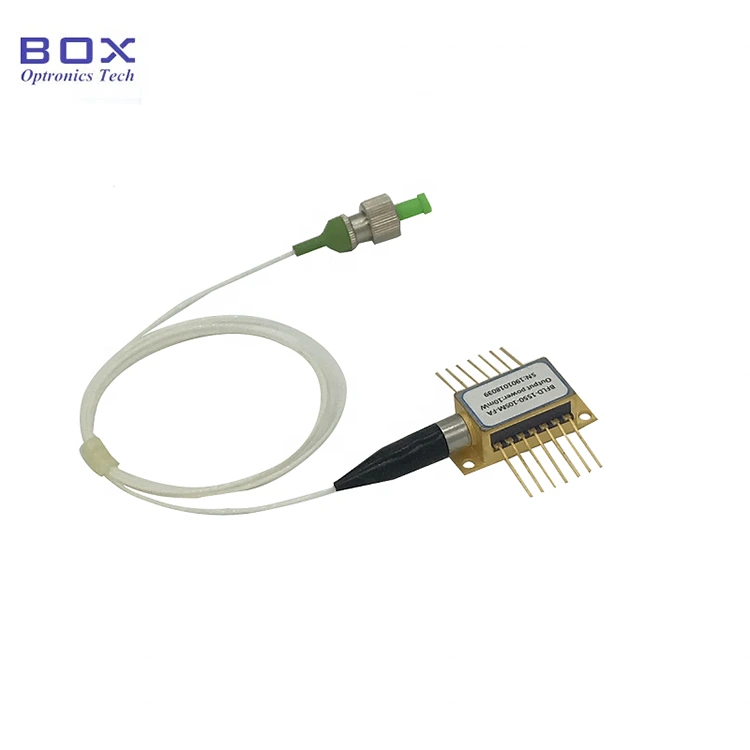

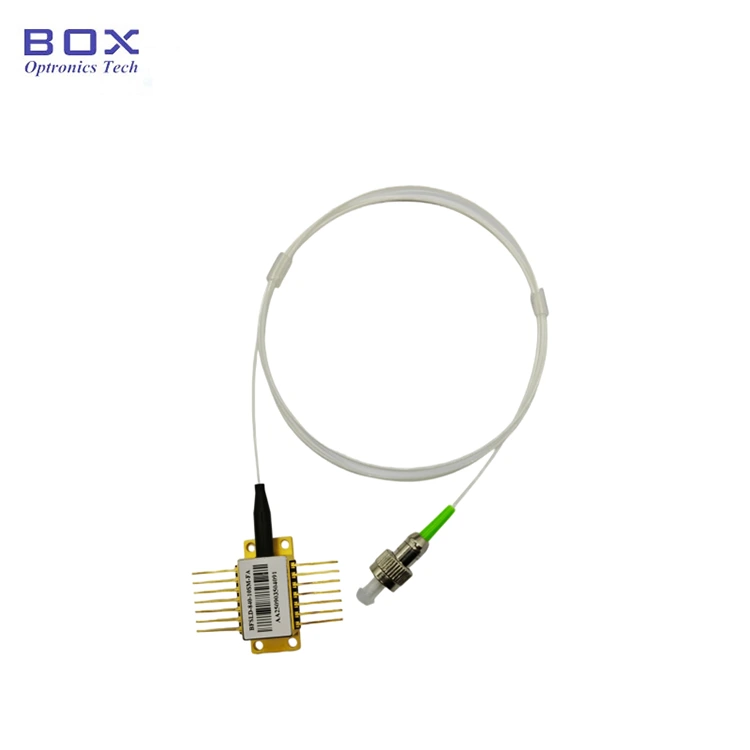

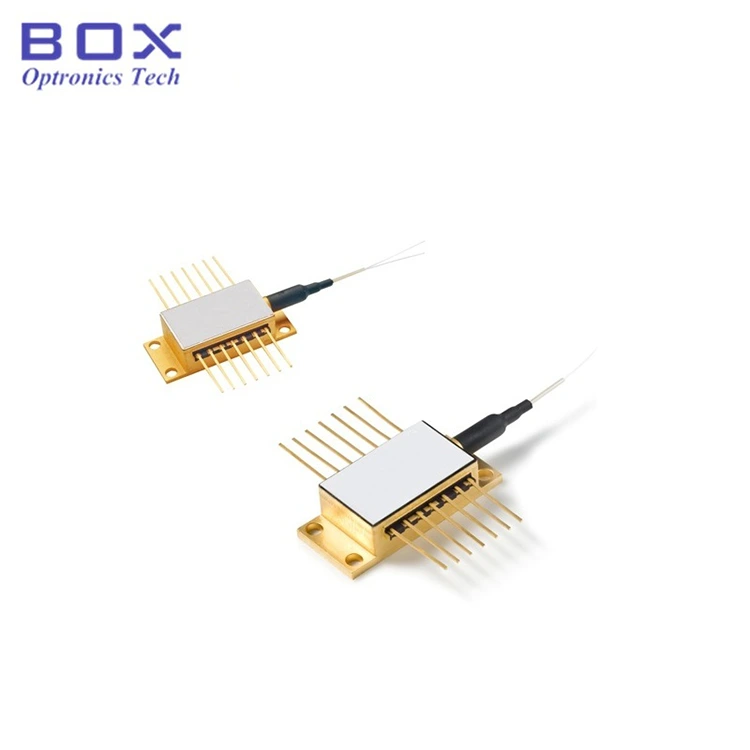

1030nm 50mW DFB লেজার ডায়োড মডিউল হারমেটিকভাবে একটি 14-পিন প্রজাপতি প্যাকেজে সিল করা। এটি CW বা পালস অপারেশন সমর্থন করে, এবং একটি স্থিতিশীল বর্ণালীর জন্য TEC কুলার এবং থার্মিস্টরকে একীভূত করে। স্পেকট্রোস্কোপির জন্য উপযুক্ত, টেলিকম, আলোকসজ্জা, এবং সেন্সিং। পাওয়ার আপ করার আগে, প্রথমে TEC কুলার সক্রিয় করুন, তারপরে অতিরিক্ত গরম হওয়া থেকে চিপ প্রতিরোধ করতে ছোট বৃদ্ধিতে শক্তি প্রয়োগ করুন বা ওভারলোড হয়ে উঠছে।
|
প্যারামিটার |
প্রতীক |
মিন |
সাধারণ |
সর্বোচ্চ |
ইউনিট |
|
বেণী থেকে শক্তি আউটপুট |
পিএফ |
- |
50 |
|
mW |
|
উপলব্ধ পরিসীমা তরঙ্গদৈর্ঘ্য |
lC |
1028 |
|
1032 |
nm |
|
বর্ণালী প্রস্থ (FWHM) |
- |
|
|
3 |
MHz |
|
সাইডমোড দমন অনুপাত পিএফ এ |
এসএমএসআর |
40 |
45 |
|
dB |
|
সঙ্গে তরঙ্গদৈর্ঘ্য স্থানান্তর বর্তমান |
- |
|
3 |
5 |
pm/mA |
|
সঙ্গে তরঙ্গদৈর্ঘ্য স্থানান্তর তাপমাত্রা |
- |
|
0.08 |
0.1 |
nm/℃ |
|
অপারেটিং বর্তমান |
আইওপি |
|
200 |
300 |
এমএ |
|
থ্রেশহোল্ড স্রোত |
ইথ |
|
30 |
50 |
এমএ |
|
ফরোয়ার্ড ভোল্টেজ |
ভিএফ |
|
2 |
2.3 |
V |
|
মেরুকরণ বিলুপ্তি অনুপাত |
PER |
15 |
20 |
|
dB |
|
থার্মোইলেকট্রিক কুলার বর্তমান |
আইটিইসি |
|
|
3 |
A |
|
থার্মোইলেকট্রিক কুলার ভোল্টেজ |
ভিটিইসি |
|
|
4 |
V |
|
চিপ অপারেটিং তাপমাত্রা পরিসীমা |
শীর্ষ |
15 |
25 |
40 |
℃ |
|
কেস অপারেটিং তাপমাত্রা পরিসীমা |
টিসি |
10 |
25 |
50 |
℃ |
|
স্টোরেজ তাপমাত্রা |
টিএস |
5 |
|
80 |
℃ |
● বিতরণ করা প্রতিক্রিয়া লেজার;
● CW বা স্পন্দিত অপারেশন;
● অন্তর্নির্মিত মনিটর PD, থার্মোইলেকট্রিক কুলার এবং থার্মিস্টার;
● ঐচ্ছিক FC/APC সংযোগকারী।
● স্পেকট্রোস্কোপি;
● টেলিকম;
● আলোকসজ্জা;
● সেন্সিং।

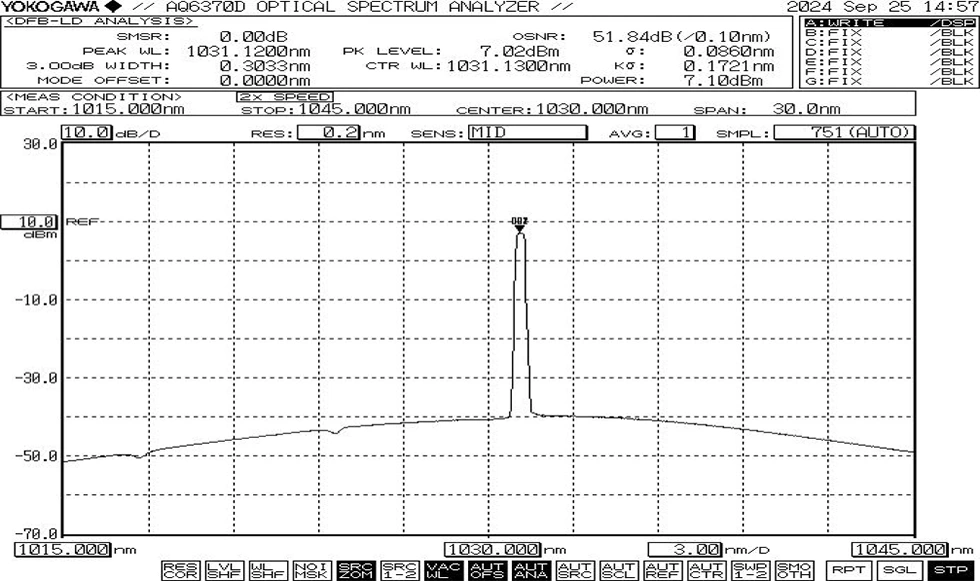

● সাধারণ বর্ণালী: 1030nm, +/-2nm WL সহনশীলতা

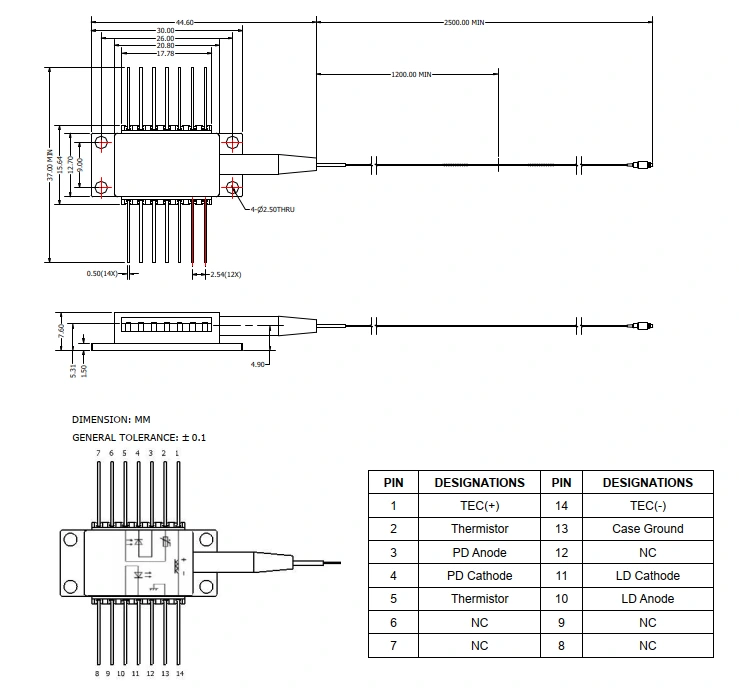

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)
(1) এটা কি তাপমাত্রা পরিবর্তন করে তরঙ্গদৈর্ঘ্য সামঞ্জস্য করা সম্ভব? কি সহগ?
--তরঙ্গদৈর্ঘ্য/তাপমাত্রা সহগ 0.01nm/℃।
(2) কি ফাইবার টাইপ?
--কর্নিং HI1060 ,NA=0.14 ,MFD=6.2um@1060nm।
(3) কি পাওয়ার টিউনেবল পরিসীমা?
--10~100%।
(4) আপনি কি LD এর জন্য একটি প্রতিরক্ষামূলক টিউব এবং সংযোগকারী প্রদান করবেন?
--হ্যাঁ। 900um আলগা টিউব এবং FC/APC ঐচ্ছিক।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
|
বিএফএলডি |
-DXXX |
-XX |
XX |
-XX |
|
ডিএফবি লেজার ডায়োড |
D1030: 1030nm |
50: 50mW |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা
|
এফএ: এফসি/এপিসি অন্যান্য |
যেমন: BFLD-D1030-50SM-FA
(অর্ডারের তথ্য: 1030nm 50mW DFB লেজার ডায়োড মডিউল, প্রজাপতি প্যাকেজ, SM ফাইবার সহ, FC/APC সংযোগকারী)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● ডিভাইস ব্যবহার করার সময়, কঠোরভাবে অপারেটিং ভোল্টেজ এবং মেনে চলুন ডেটাশিটে উল্লেখ করা বর্তমান রেঞ্জ। মূল পরামিতি — Ith সহ (থ্রেশহোল্ড কারেন্ট), আইওপি ম্যাক্স (সর্বোচ্চ অপারেটিং কারেন্ট), ভিওপি ম্যাক্স (সর্বোচ্চ অপারেটিং ভোল্টেজ), এবং λc (কেন্দ্র তরঙ্গদৈর্ঘ্য)-কে উল্লেখ করা উচিত বিশেষ করে চালানের সময় প্রদত্ত পরীক্ষার রিপোর্টে। দ্রষ্টব্য: অপারেশন পরম সর্বোচ্চ রেটিং অতিক্রম ডিভাইস স্থায়ী ক্ষতি হতে পারে.
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
