1. এর ভূমিকা LAN-WDM 10mW ফাইবার কাপল লেজার
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্য বিবরণ
6. তথ্য অর্ডার
7. ডেটাশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

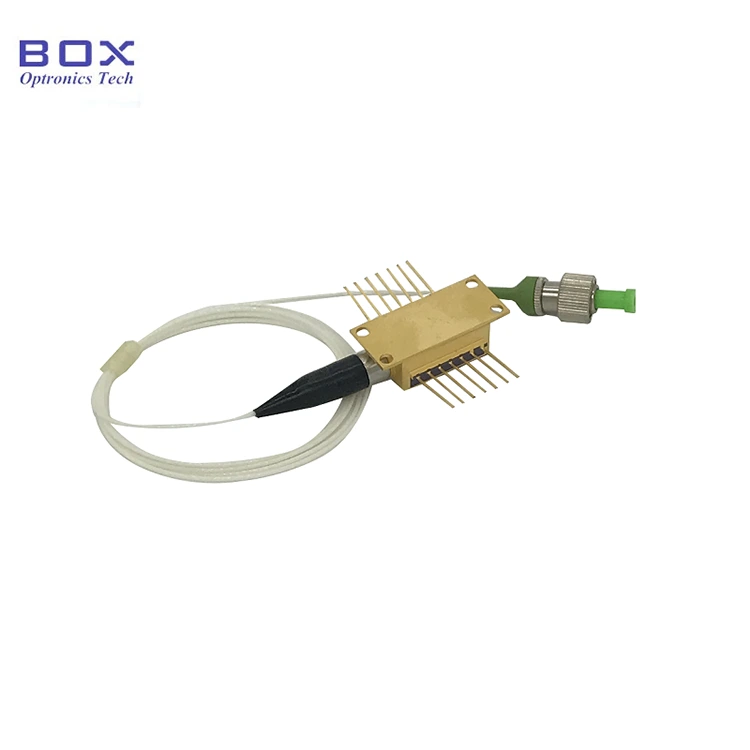

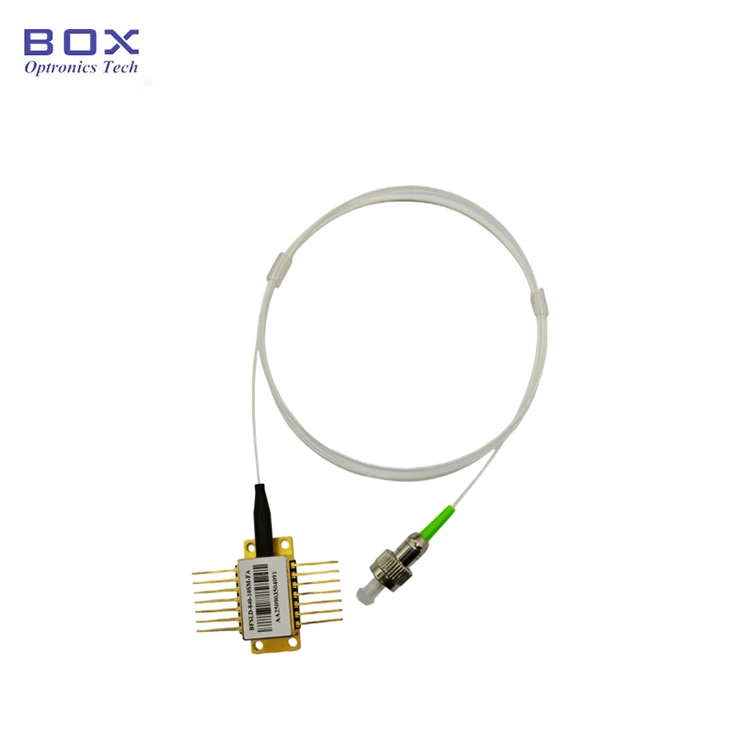

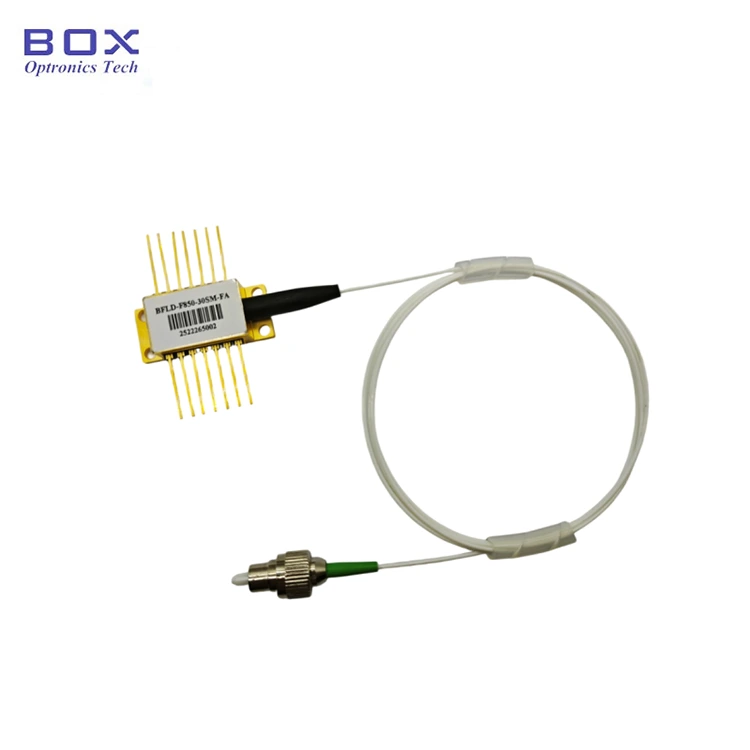

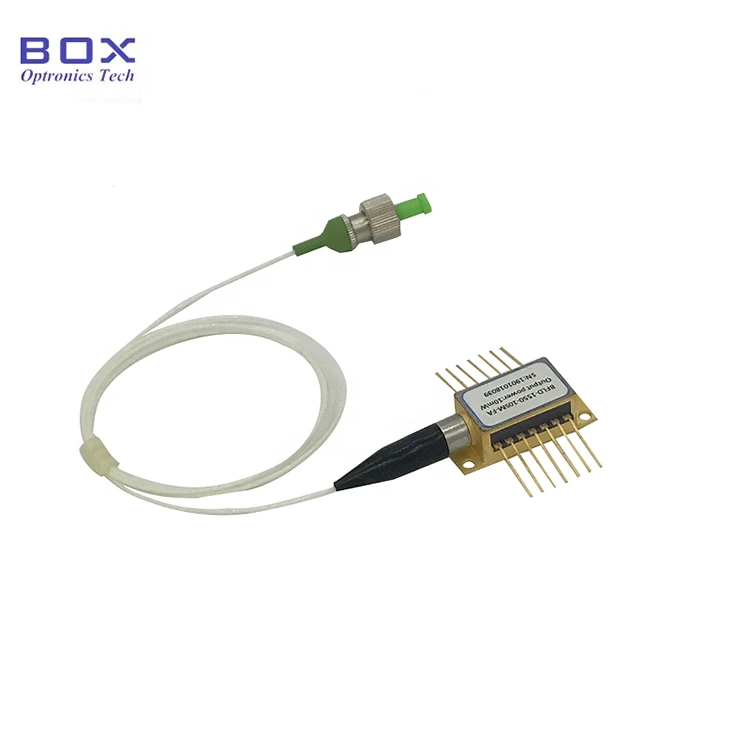

এটি একটি LAN-WDM 10mW ফাইবার কাপড লেজার যার সাথে একটি শিল্প-মান 14-পিন প্রজাপতি প্যাকেজ যা একটি অন্তর্নির্মিত TEC সংহত করে, অপটিক্যাল আইসোলেটর, এবং থার্মিস্টর। এটি 10mW আউটপুট পাওয়ার, +/-1nm পর্যন্ত বৈশিষ্ট্যযুক্ত তরঙ্গদৈর্ঘ্য সহনশীলতা, এবং নিম্ন প্রান্তিক বর্তমান। এটি C/DWDM সিস্টেমের জন্য আদর্শ, ফাইবার অপটিক্যাল সেন্সর, এবং লেজার সোর্স অ্যাপ্লিকেশন।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
TL=15～35℃ CW |
λc-1 |
λc |
λc+1 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
PO |
TL=15～35℃ CW |
10 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
সিডব্লিউ |
- |
9 |
13 |
এমএ |
|
এলডি ফরোয়ার্ড কারেন্ট |
IF |
PF = রেটেড পাওয়ার |
- |
80 |
100 |
এমএ |
|
এলডি ফরোয়ার্ড ভোল্টেজ |
ভিএফ |
PF = রেটেড পাওয়ার |
- |
- |
1.5 |
V |
|
সাইড-মোড দমন অনুপাত |
এসএমএসআর |
সিডব্লিউ |
35 |
40 |
- |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
- |
-10 < TC < +70℃ |
30 |
35 |
- |
dB |
|
দায়বদ্ধতা নিরীক্ষণ |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
দায়বদ্ধতা নিরীক্ষণ স্থিতিশীলতা |
- |
- |
- |
- |
20 |
% |
|
অন্ধকার বর্তমান নিরীক্ষণ |
আইডি |
VPD=5V |
- |
- |
50 |
nA |
|
TEC বর্তমান |
আইটিইসি |
TL = 25℃, TC = 70℃ |
- |
0.6 |
2.0 |
A |
|
TEC ভোল্টেজ |
ভিটিইসি |
TL = 25℃, TC = 70℃ |
- |
1.3 |
3.5 |
V |
|
TEC পাওয়ার খরচ |
P |
TC = 75℃ |
- |
- |
5 |
W |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
TC = 25℃ |
9.5 |
10 |
10.5 |
কোহম |
|
থার্মিস্টার বি ধ্রুবক |
বিটিএইচ |
TC = 25℃ |
- |
3900 |
- |
K |
|
তরঙ্গ। তাপমাত্রা সহগ |
Δλ/ΔT |
0℃ |
- |
- |
0.09 |
nm/℃ |
|
তরঙ্গ। বর্তমান সহগ |
Δλ/ΔΙ |
20℃ |
0.07 |
- |
0.12 |
nm/mA |
● মাল্টিকোয়ান্টাম ভাল (MQW) ডিস্ট্রিবিউটেড-ফিডব্যাক (DFB) লেজার
● এসএম ফাইবার বা পিএম ফাইবার বেণী;
● 10mW আউটপুট শক্তি;
● 14-পিন TEC সহ BTF প্যাকেজ, অপটিক্যাল আইসোলেটর, থার্মিস্টর, এবং মনিটর পিডি।
●
C/DWDM সিস্টেম;
● লেজারের উত্স
● CATV সিস্টেম;
● ফাইবার অপটিক্যাল সেন্সর।
● চ্যানেল সংখ্যা এবং তরঙ্গদৈর্ঘ্য
|
চ্যানেল নং |
λc(nm) |
চ্যানেল নং |
λc(nm) |
চ্যানেল নং |
λc(nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
এলএ15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
এলএ17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

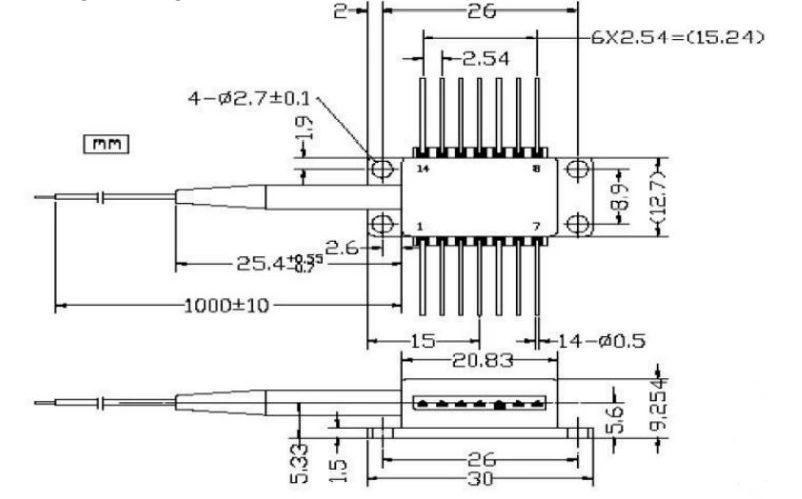

● প্যাকেজ অঙ্কন (ইউনিট:মিমি):

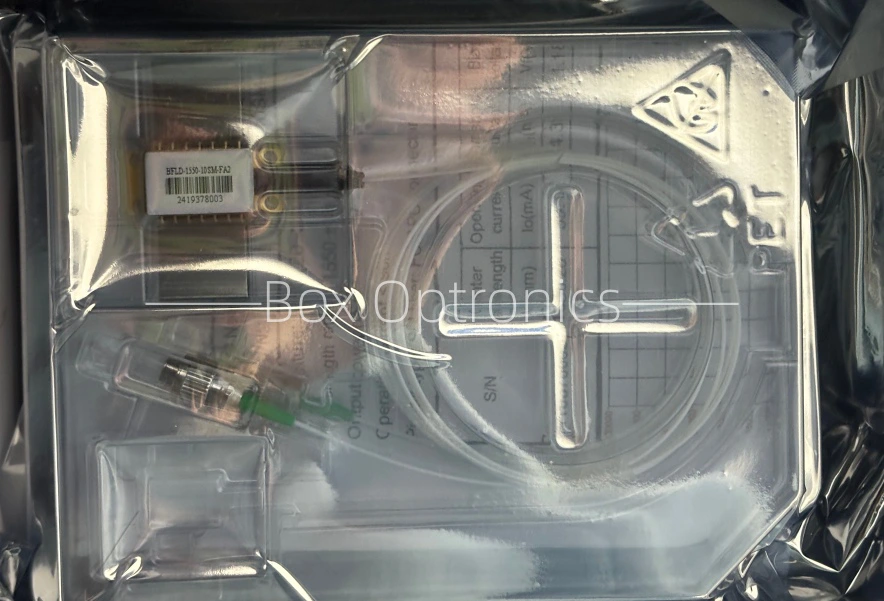

● প্যাকিং উদাহরণ
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
LAN-WDM 10mW ফাইবার কাপল লেজার |
1 |
|
2 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-LAXX |
-XX |
XX |
-XX |
X |
|
ডিএফবি লেজার |
LA01:1266.50nm LA02:1271.50nm |
10:10mW কাস্টমাইজড |
এসএম: একক মোড PM: মেরুকরণ বজায় রাখা |
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
NULL: প্রকার 1 2: টাইপ 2 |
যেমন: BFLD-LA13-10SM-FA
(অর্ডার তথ্য: LAN-WDM 10mW ফাইবার কাপলড লেজার, 14-পিন প্রজাপতি প্যাকেজ, 1310.50nm, 10mW আউটপুট পাওয়ার, SM ফাইবার সহ, FC/APC সংযোগকারী, টাইপ1 পিন-আউট)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● প্রতিরোধ করতে পণ্যের অপারেটিং সার্কিটের স্থায়িত্ব যাচাই করুন নাড়ি স্রোত দ্বারা সৃষ্ট ক্ষতি.
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● ডিভাইস ব্যবহার করার সময়, কঠোরভাবে অপারেটিং ভোল্টেজ এবং মেনে চলুন ডেটাশিটে উল্লেখ করা বর্তমান রেঞ্জ। মূল পরামিতি — Ith সহ (থ্রেশহোল্ড কারেন্ট), আইওপি ম্যাক্স (সর্বোচ্চ অপারেটিং কারেন্ট), ভিওপি ম্যাক্স (সর্বোচ্চ অপারেটিং ভোল্টেজ), এবং λc (কেন্দ্র তরঙ্গদৈর্ঘ্য)-কে উল্লেখ করা উচিত বিশেষ করে চালানের সময় প্রদত্ত পরীক্ষার রিপোর্টে। দ্রষ্টব্য: অপারেশন পরম সর্বোচ্চ রেটিং অতিক্রম ডিভাইস স্থায়ী ক্ষতি হতে পারে.
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
