উচ্চ-শক্তি 1653.7nm 40mW DFB বাটারফ্লাই লেজার

সূচিপত্র

1. এর ভূমিকা উচ্চ-শক্তি 1653.7nm 40mW DFB বাটারফ্লাই লেজার

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

পণ্য পরিচিতি

উচ্চ-শক্তি 1653.7nm 40mW DFB বাটারফ্লাই লেজার ব্যবহার করে 1653.7nm কেন্দ্র তরঙ্গদৈর্ঘ্য সহ একটি উচ্চ-কার্যকারিতা MQW DFB চিপ, a +/-1nm তরঙ্গদৈর্ঘ্য সহনশীলতা, এবং একটি পার্শ্ব-মোড প্রত্যাখ্যান অনুপাত (SMSR) >35dB। এটি কম থ্রেশহোল্ড ভোল্টেজ, কম বিদ্যুত খরচ এবং উচ্চ বৈশিষ্ট্যযুক্ত নির্ভরযোগ্যতা একটি থার্মিস্টার, থার্মোইলেকট্রিক কুলার (TEC), এবং একীভূত করা মনিটরিং ডায়োড, এটি দীর্ঘমেয়াদী স্থিতিশীল অপারেশন সমর্থন করে এবং ব্যাপকভাবে ব্যবহৃত হয় গ্যাস সনাক্তকরণ সিস্টেম, প্যাসিভ ডিভাইস টেস্টিং এবং ফাইবার অপটিক সেন্সিং। যথাযথ অপারেশন চলাকালীন তারের, তাপমাত্রা এবং বর্তমান নিয়ন্ত্রণ প্রয়োজন ফাইবার নমন এবং ক্ষতি প্রতিরোধ।

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● শিল্প-মান 14-পিন প্রজাপতি প্যাকেজ;

● অন্তর্নির্মিত TEC এবং মনিটর PD;

● উচ্চ স্থায়িত্ব 40mW অপটিক্যাল আউটপুট;

● উচ্চ কর্মক্ষমতা, মাল্টিকোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড-ফিডব্যাক (DFB) লেজার।

পণ্য অ্যাপ্লিকেশন

● টিউনেবল ডায়োড লেজার শোষণ বর্ণালী TDLAS; 

● CH4 মনিটরিং;

● জন্য আলোর উৎস পরিবেশগত পর্যবেক্ষণ এবং গ্যাস বিশ্লেষক।

পণ্য বিস্তারিত

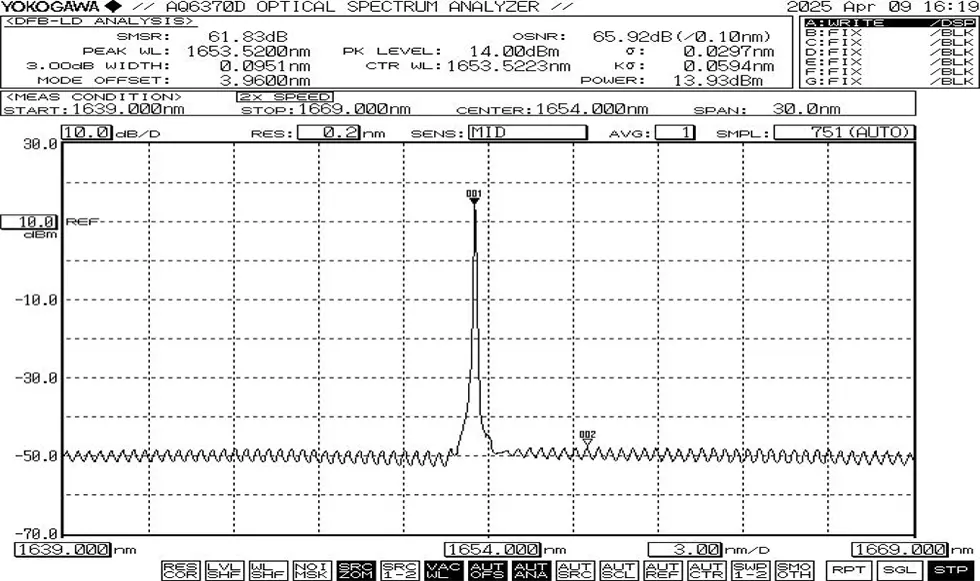

● সাধারণ বর্ণালী: 1653.7nm, +/-1nm WL সহনশীলতা।

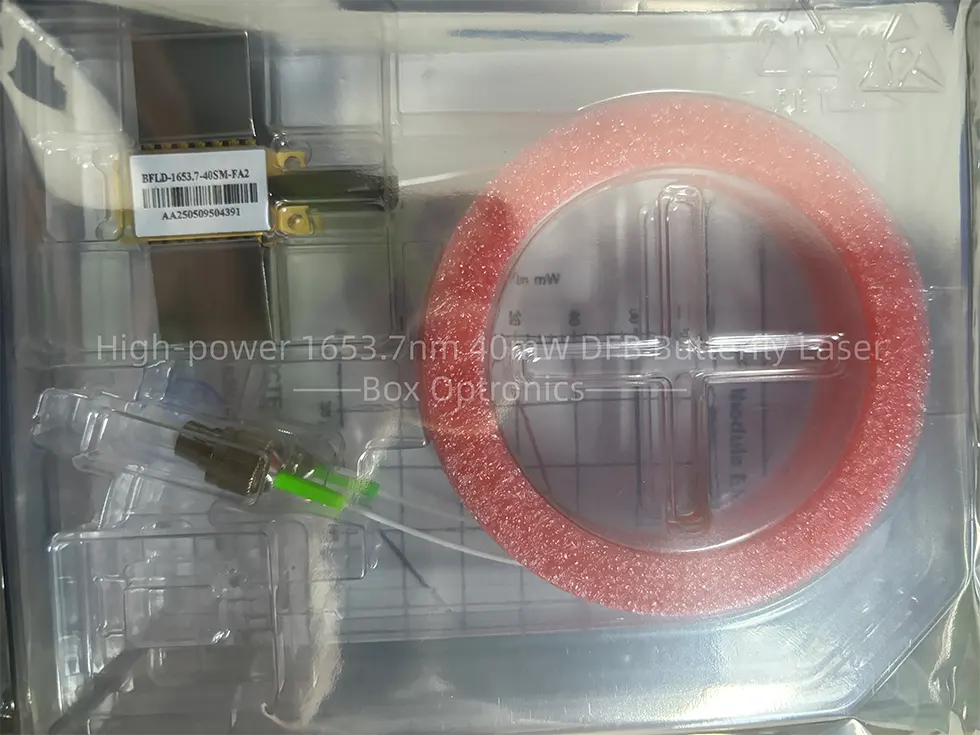

● প্যাকিং উদাহরণ

অর্ডার দিচ্ছে তথ্য

যেমন: BFLD-1653-40SM-FA

(অর্ডারের তথ্য: উচ্চ-শক্তি 1653.7nm 40mW DFB বাটারফ্লাই লেজার, SM ফাইবার সহ, FC/APC সংযোগকারী, টাইপ1 পিন-আউট)।

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

(3) অন্যান্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।

● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি

● ডিভাইসটিকে পাওয়ার আপ করার আগে, প্রথমে কুলারটি সক্রিয় করুন এবং তারপরে৷ অতিরিক্ত গরম থেকে চিপ প্রতিরোধ করতে ছোট ইনক্রিমেন্টে শক্তি প্রয়োগ করুন বা ওভারলোড হয়ে উঠছে।

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
