CATV-এর জন্য DWDM 14PIN বাটারফ্লাই অ্যানালগ লেজার

সূচিপত্র

1. DWDM এর ভূমিকা CATV এর জন্য 14PIN বাটারফ্লাই এনালগ লেজার

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

পণ্য পরিচিতি

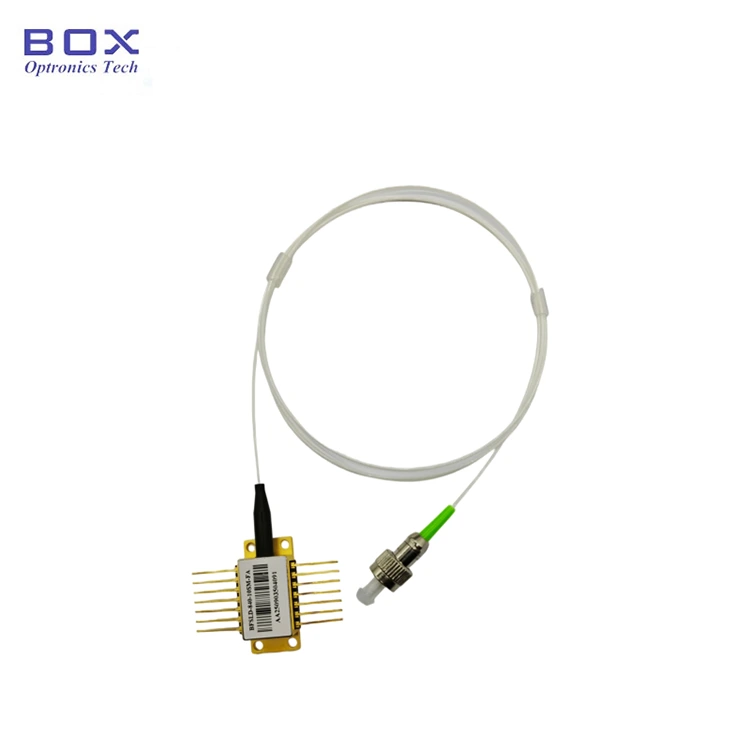

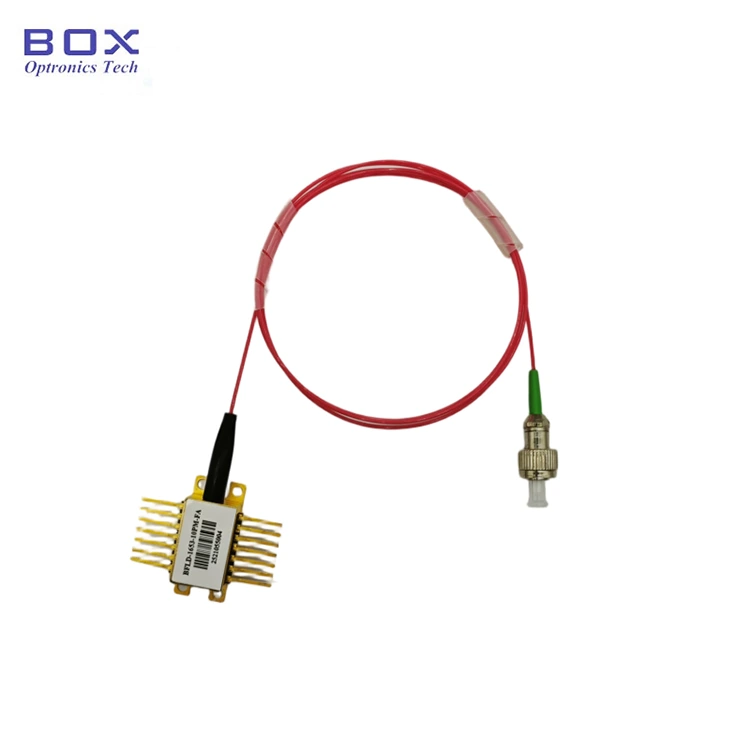

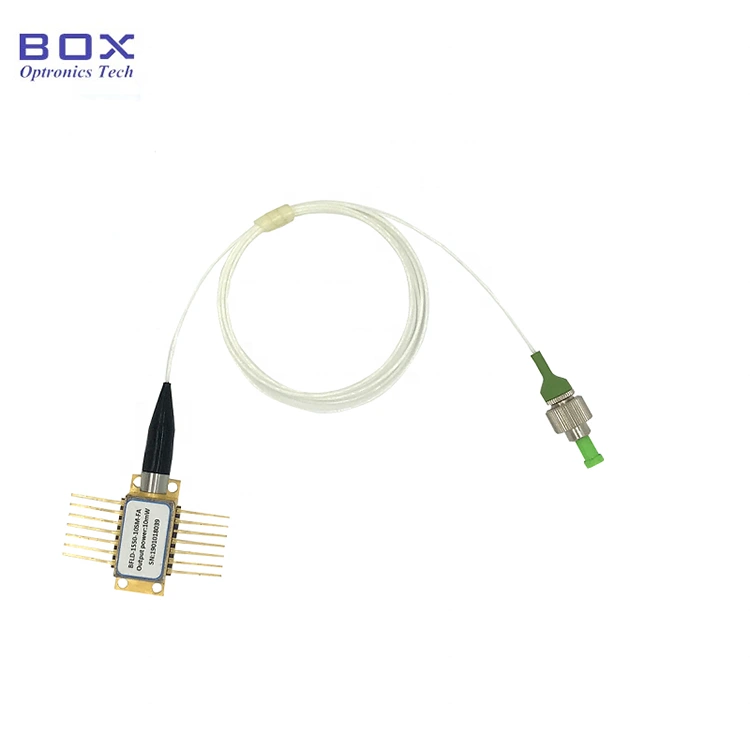

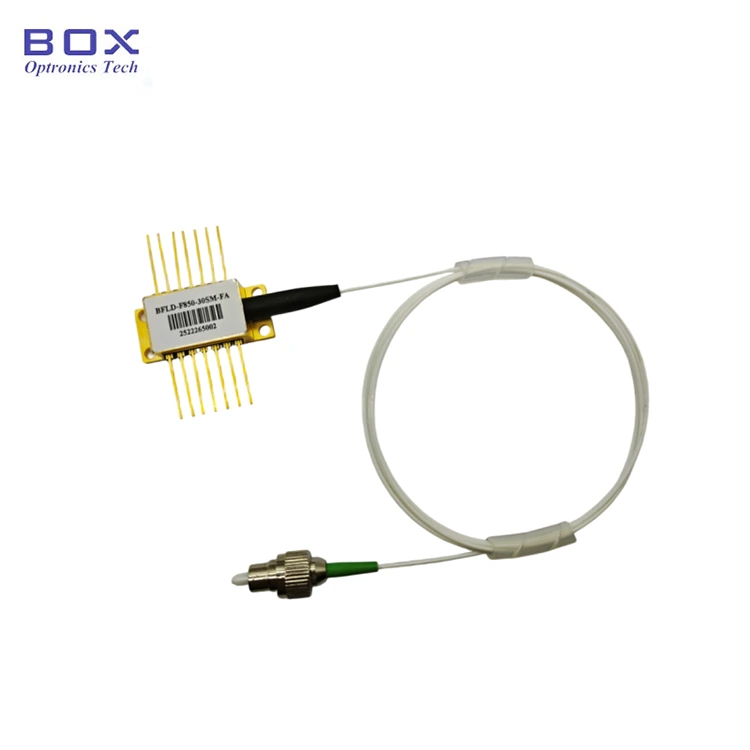

CATV-এর জন্য DWDM 14PIN বাটারফ্লাই অ্যানালগ লেজার ডিজাইন করা হয়েছে একটি উন্নত এনালগ চিপ, অপটিক্যাল আইসোলেটর এবং 10mW আউটপুট পাওয়ার সহ। প্যাকেজ করা একটি অন্তর্নির্মিত থার্মোইলেকট্রিক কুলার (TEC) এবং মনিটর ফটোডিওড সহ, এটি বিতরণ করে চমৎকার রৈখিকতা, কম বিকৃতি, এবং উচ্চতর তরঙ্গদৈর্ঘ্য স্থায়িত্ব জুড়ে DWDM গ্রিড। পিন সোল্ডারিং প্রয়োজন হলে, সোল্ডারিং তাপমাত্রা আবশ্যক 260 ডিগ্রি সেলসিয়াসের বেশি নয় এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়।

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● ফাইবার টাইপ SMF-28e হতে পারে অথবা PMF-1550;

● আউটপুট শক্তি 10mW বা কাস্টমাইজড;

● 14-পিন TEC এবং মনিটর PD সহ BTF প্যাকেজ।

পণ্য অ্যাপ্লিকেশন

● ফাইবার অপটিক যোগাযোগ;

● DWDM সিস্টেম;

● CATV সংক্রমণ;

● ল্যাবরেটরি পরীক্ষার সরঞ্জাম।

পণ্যের বিবরণ

● ITU গ্রিড চ্যানেল নম্বরিং

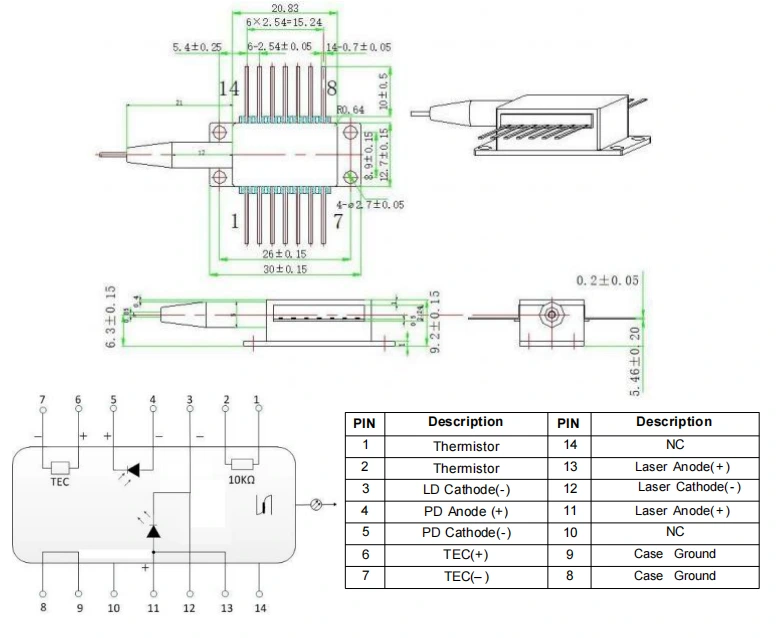

● টাইপ 1 প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি):DWDM 14PIN CATV এর জন্য প্রজাপতি এনালগ লেজার

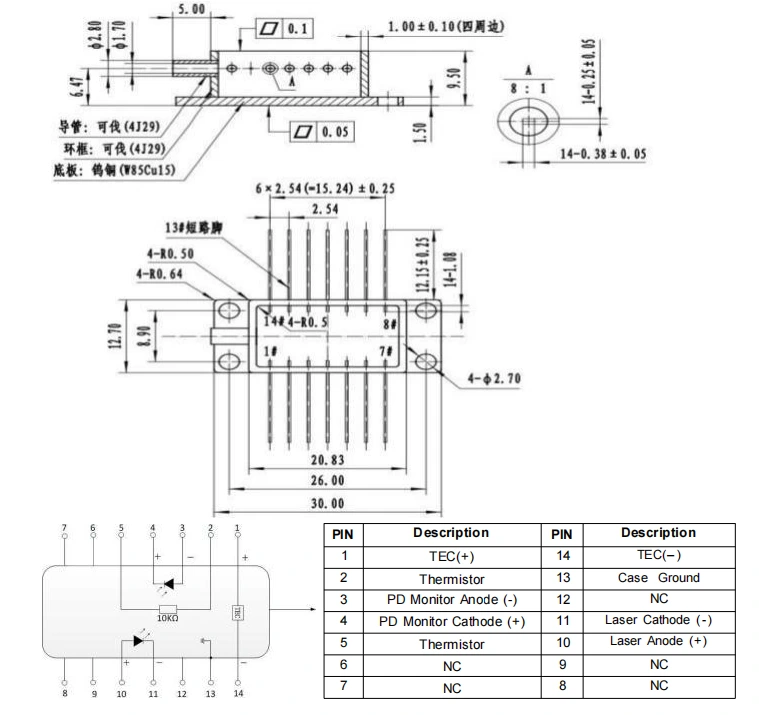

● টাইপ 2 প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি)-DWDM 14PIN CATV এর জন্য প্রজাপতি এনালগ লেজার

অর্ডার দিচ্ছে তথ্য

যেমন: BFLD-CH56-10SM-FA

(অর্ডারের তথ্য: CATV, CH56 এর জন্য DWDM 14PIN বাটারফ্লাই এনালগ লেজার: 1532.68nm, 10mW আউটপুট পাওয়ার, SM ফাইবার, FC/APC সংযোগকারী, টাইপ1 পিন-আউট)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

(3) অন্যান্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● ESD সুরক্ষা: এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল। অতএব, কঠোর বিরোধী স্ট্যাটিক সুরক্ষা ব্যবস্থা আবশ্যক প্যাকেজিং, পরিবহন এবং ব্যবহারের সময় মেনে চলতে হবে। উপরন্তু, বিদ্যুৎ সরবরাহ বৃদ্ধি রোধ করার জন্য সতর্কতা অবলম্বন করা উচিত, কারণ তা করতে ব্যর্থ হয় ডিভাইসের স্থায়ী ক্ষতি হতে পারে (যেমন, সঠিক সরঞ্জাম নিশ্চিত করুন গ্রাউন্ডিং করুন এবং একটি অ্যান্টি-স্ট্যাটিক কব্জির চাবুক পরিধান করুন)।

● পিন সোল্ডারিং প্রয়োজনীয়তা: যদি পিন সোল্ডার করা দরকার, সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ দিন নিম্নলিখিত: সোল্ডারিং প্রক্রিয়া চলাকালীন, ডিভাইসটি একটি শক্তিহীন অবস্থায় থাকতে হবে রাষ্ট্র, এবং সোল্ডারিং লোহা সঠিকভাবে গ্রাউন্ড করা আবশ্যক।

● বর্তমান প্রয়োগ করুন: পাওয়ার আপ চলাকালীন প্রক্রিয়া, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, কারণ এটি চিপের ক্ষতির ঝুঁকি রাখে। পরিবর্তে, চিপের থ্রেশহোল্ডের কাছাকাছি বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন, এবং তারপর ধীরে ধীরে কাঙ্খিত পর্যন্ত ছোট ইনক্রিমেন্টে বর্তমান বৃদ্ধি স্তরে পৌঁছেছে।

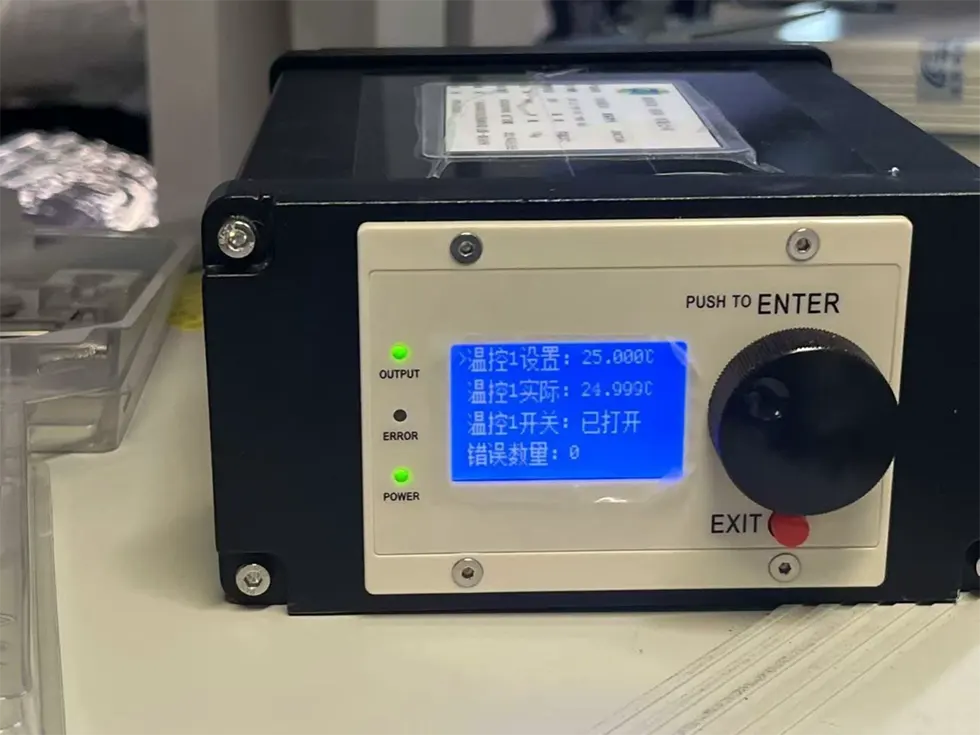

● TEC কুলার: সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলারটি সক্রিয় করুন এবং তারপরে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপগুলি নিয়ে এগিয়ে যান চিপ ওভারহিটিং এবং ওভারলোড প্রতিরোধ করুন।

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
