1. এর ভূমিকা বিল্ট-ইন ড্রাইভ সার্কিট সহ CWDM 1270-1650nm DFB লেজার সোর্স
2. প্রযুক্তিগত স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা
এটি একটি CWDM 1270-1650nm DFB লেজার উত্স সহ অন্তর্নির্মিত ড্রাইভ সার্কিটগুলি আউটপুট সহ একটি DFB সেমিকন্ডাক্টর লেজার চিপ গ্রহণ করে 10mW এর বেশি শক্তি, SM/PM ফাইবার, এবং চমৎকার শক্তি এবং বর্ণালী স্থায়িত্ব। এটা একটি যোগাযোগ ইন্টারফেস সহ বেঞ্চটপ এবং মডুলার কনফিগারেশন সমর্থন করে বা সিস্টেম ইন্টিগ্রেশন জন্য একটি পর্যবেক্ষণ সফ্টওয়্যার. ননলাইনার অপটিক্সের জন্য উপযুক্ত গবেষণা, ফাইবার লেজার পাম্পিং, এবং অপটিক্যাল টেস্টিং সিস্টেম। ঘন ঘন প্লাগিং এড়িয়ে চলুন/ ধুলো জমা এবং শেষ-মুখ রোধ করতে ফাইবার সংযোগকারীগুলিকে আনপ্লাগ করা ক্ষতি
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
CWDM, 1625, 1650 |
|
|
আউটপুট শক্তি |
mW |
10-100 |
|
|
বর্ণালী লাইনউইথ |
MHz |
3 |
অন্যান্য |
|
সাইড মোড দমন অনুপাত |
dB |
>30 |
|
|
ক্ষমতার অস্থিরতা (স্বল্পমেয়াদী 15 মিনিট) |
dB |
≤±0.02 |
|
|
ক্ষমতার অস্থিরতা (দীর্ঘমেয়াদী 8 ঘন্টা) |
dB |
≤±0.05 |
|
|
সংযোগকারী |
- |
এফসি/এপিসি |
|
|
ফাইবার টাইপ |
- |
SMF-28/PM1550 |
|
|
মাত্রা |
মিমি |
195(W)×220(D)×120(H) |
বেঞ্চটপ |
|
150(W)×125(D)×20(H) |
মডিউল |
||
|
পাওয়ার সাপ্লাই |
V |
AC 110~240V, <20W |
বেঞ্চটপ |
|
DC 5V/4A, <15W |
মডিউল |
||
|
শক্তি অপচয় |
W |
≤ 60 |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
● শক্তি এবং বর্ণালী স্থিতিশীলতা;
● আউটপুট শক্তি নিয়মিত 10 ~ 100%;
● মডিউল/বেঞ্চটপ ঐচ্ছিক, সহজে যোগাযোগ পর্যবেক্ষণ সহ ইন্টিগ্রেশন
● সমর্থন করে SM/PM ফাইবার কাস্টমাইজেশন বিভিন্ন অপটিক্যাল সিস্টেমে ফিট করার জন্য।
● অপটিক্যাল ট্রান্সমিশন সিস্টেম;
● ফাইবার লেজার পাম্পিং;
● অরৈখিক অপটিক্স গবেষণা।
● CWDM তরঙ্গদৈর্ঘ্য 1270~1650nm, WL সহনশীলতা +/-3nm।
(প্রতি 20nm একটি তরঙ্গদৈর্ঘ্য উপলব্ধ।)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

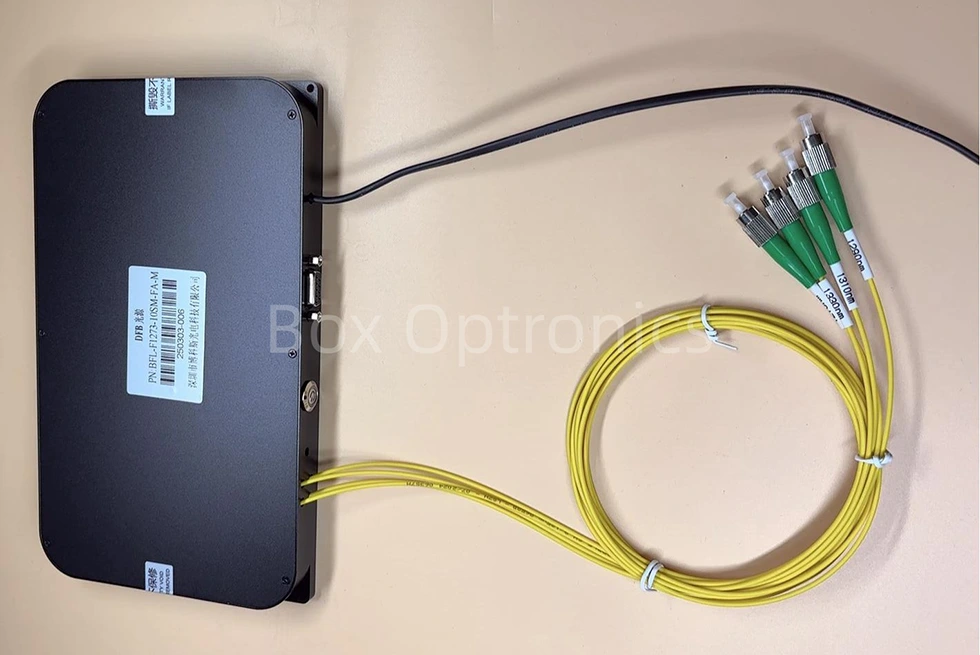

*কাস্টমাইজড মাল্টি-চ্যানেল DFB লেজার সোর্স সমর্থন করে
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
CWDM লেজার উৎস (মডিউল হোস্ট) |
1 |
|
2 |
USB-RS485 DB9 ডেটা কেবল |
1 |
|
3 |
পাওয়ার অ্যাডাপ্টার (ঐচ্ছিক) |
1 |
|
4 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
ধাপ 1. আনপ্যাকিং: সমাবেশের আগে, চেক করুন লেজার সোর্স মডিউল, ইউএসবি ডেটা সহ সমস্ত জিনিসপত্র সম্পূর্ণ কিনা তারের, পাওয়ার অ্যাডাপ্টার, পরীক্ষার রিপোর্ট, ইত্যাদি
ধাপ 2. পাওয়ার সাপ্লাই: একটি ডিসির সাথে সংযুক্ত বিদ্যুত সরবরাহ বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাই যা তাদের শক্তি পূরণ করে সরবরাহের প্রয়োজনীয়তা। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার ব্যবহার করুন (DC5V বা DC12V)। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)
ধাপ 3. আউটপুট ফাইবার সংযোগ: খুলুন ফাইবার সংযোগকারী বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ, ফাইবারের শেষ মুখ পরীক্ষা করুন এবং ফাইবারটি সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারে বিভক্ত করুন যাতে পরীক্ষা করা যায় কোন দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে।
Setp4. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: ব্যবহার করুন USB-RS485 DB9 ডেটা কেবল DFB লেজার উত্স এবং কম্পিউটারের সাথে সংযোগ করতে; কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে সনাক্ত করতে USB-RS485 সিরিয়াল পোর্ট ডাটা ক্যাবল, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত এবং যোগাযোগ করা যাবে না। অনুগ্রহ করে জিজ্ঞাসা করুন ড্রাইভারের জন্য বক্স অপট্রোনিক্স।

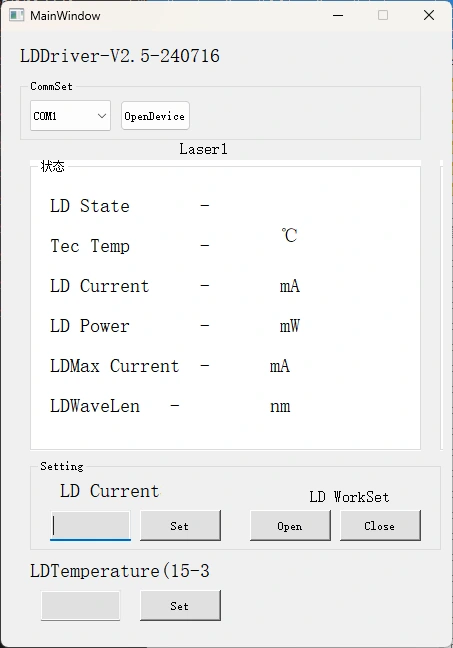

ধাপ 5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার প্রদান করে ডিএফবি লেজার সোর্সের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করুন। নির্বাচন করুন সঠিক পোর্ট, বর্তমান এবং তাপমাত্রা সেট করুন, তারপর খোলা বোতামে ক্লিক করুন। (প্রতি ক্ষতি প্রতিরোধ করুন, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। করবেন না অবিলম্বে সম্পূর্ণ বর্তমান প্রয়োগ করুন।)
ধাপ 6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং সংযোগ বিচ্ছিন্ন করুন ফাইবার সংযোগ।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
মাত্রা |
|
বিএলডি |
-XXX |
-XX |
XX |
-XX |
-এক্স |
|
CWDM লেজার উত্স |
1064:1064nm 1310 :1310nm 1550:1550nm CWDM
|
10:10mW 20:20mW 40:40mW 1H: 100mW অন্যান্য |
SM:SMF-28e PM:PM1550 |
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
এম: মডিউল খ: বেঞ্চটপ |
যেমন: BLD-1550-1HSM-FA-M
(অর্ডারের তথ্য: বিল্ট-ইন ড্রাইভ সহ CWDM 1550nm DFB লেজার সোর্স সার্কিট, 100mW আউটপুট পাওয়ার, SMF-28e ফাইবার সহ, FC/APC সংযোগকারী, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● প্রতিরোধ করতে ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগিং এড়িয়ে চলুন ধুলো জমে এবং শেষ মুখের ক্ষতি।
● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ধুলো ক্যাপ সঙ্গে অব্যবহৃত সংযোগকারী ক্যাপ.
● একটি শুষ্ক, আর্দ্রতা-মুক্ত পরিবেশে সরঞ্জাম সংরক্ষণ করুন৷
● দীর্ঘ সময়ের জন্য লেজার সোর্স মডিউল ব্যবহার করার সময়, মনে রাখবেন মডিউলের তাপ অপচয় এবং বায়ুচলাচল বিবেচনা করুন এবং রাখুন তাপ বেসিনে মডিউল।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
