1. 1550nm এর পরিচিতি DFB 40mW হাই পাওয়ার বাটারফ্লাই লেজার
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. প্যাকিং বিশদ
6. তথ্য অর্ডার
7. ডেটাশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. FAQ

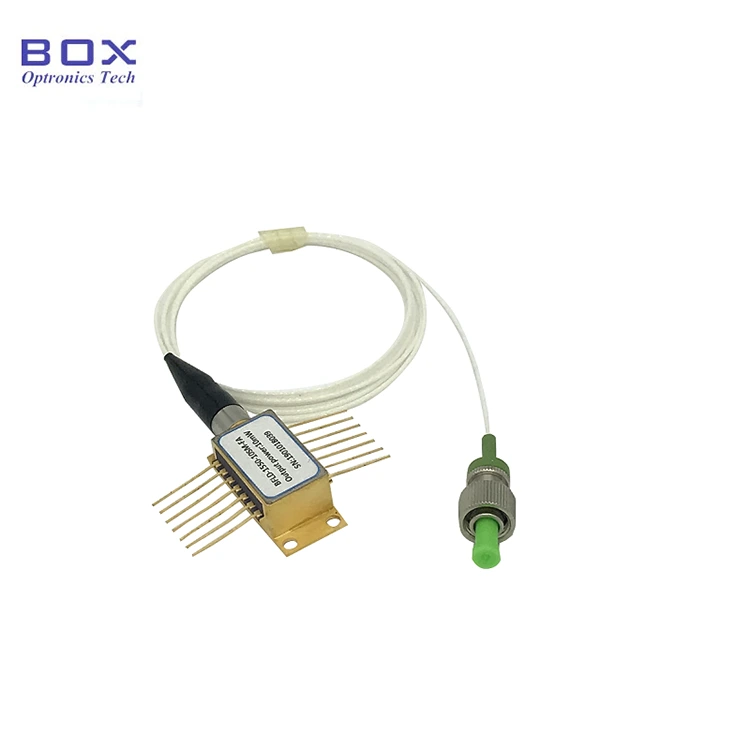

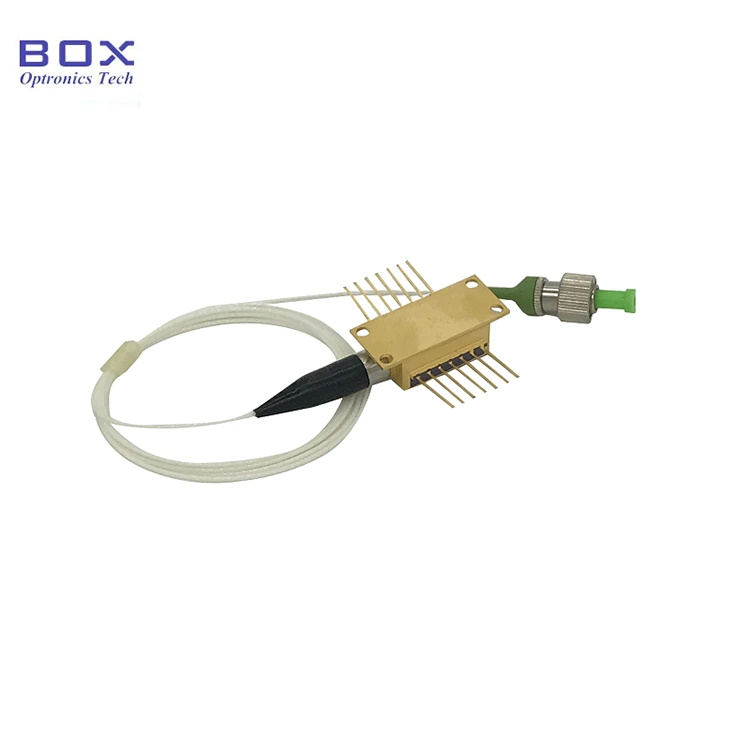

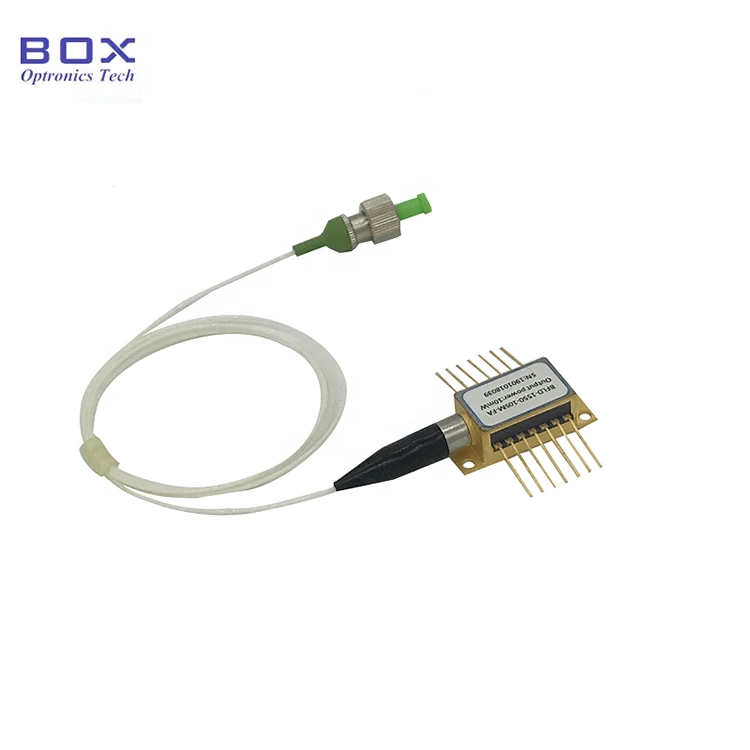

এটি একটি 1550nm DFB 40mW হাই পাওয়ার বাটারফ্লাই লেজার, অন্তর্নির্মিত TEC, মনিটর PD, এবং থার্মিস্টার। এটি একটি স্থিতিশীল তরঙ্গদৈর্ঘ্য, 40mW বৈশিষ্ট্যযুক্ত আউটপুট শক্তি, এবং নিম্ন প্রান্তিক বর্তমান। SM/PM ফাইবার সহ ঐচ্ছিক, প্রশস্ত অপারেটিং তাপমাত্রা, এবং উচ্চ নির্ভরযোগ্যতা, ফাইবার যোগাযোগের জন্য উপযুক্ত, অপটিক্যাল যন্ত্র, এবং ফাইবার সেন্সিং। ড্রাইভ কারেন্ট নিয়ন্ত্রণ করুন এবং তাপমাত্রা কঠোরভাবে, এবং overcurrent ক্ষতি এড়াতে.
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λC |
CW, 25℃ |
1540 |
1550 |
1560 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
এসএম ফাইবার |
40 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
14 |
20 |
50 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
- |
200 |
300 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
- |
- |
3.0 |
V |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
- |
35 |
- |
- |
dB |
|
TEC বর্তমান |
আইটিইসি |
- |
-1.5 |
- |
2.5 |
A |
|
TEC ভোল্টেজ |
ভিটিইসি |
- |
-2.5 |
- |
3.8 |
V |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● মাল্টি-কোয়ান্টাম ওয়েল (MQW) ডিস্ট্রিবিউটেড ফিডব্যাক (DFB) লেজার;
● এসএম ফাইবার বা পিএম ফাইবার বেণী;
● আউটপুট শক্তি 40mW;
● 14-পিন TEC এবং মনিটর PD সহ BTF প্যাকেজ।
● অপটিক্যাল ফাইবার যোগাযোগ
● অপটিক্যাল ফাইবার সেন্সিং;
● অপটিক্যাল ডিভাইস টেস্টিং।

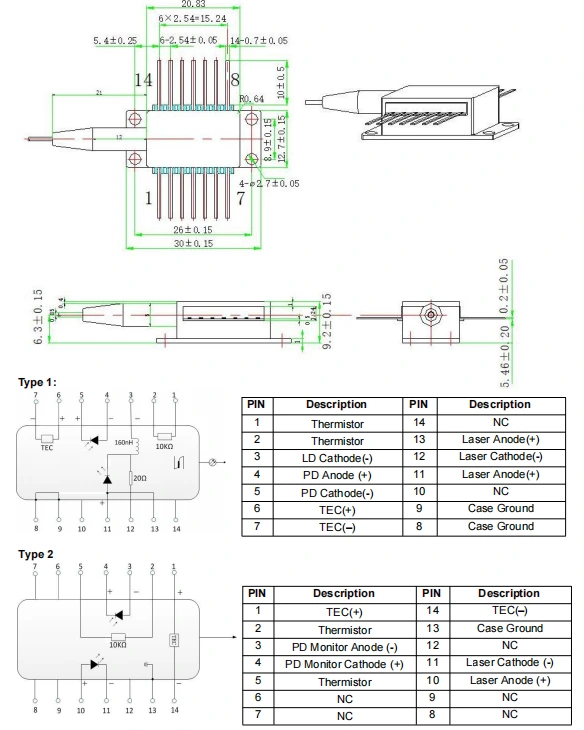

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-1550nm DFB 40mW উচ্চ পাওয়ার বাটারফ্লাই লেজার

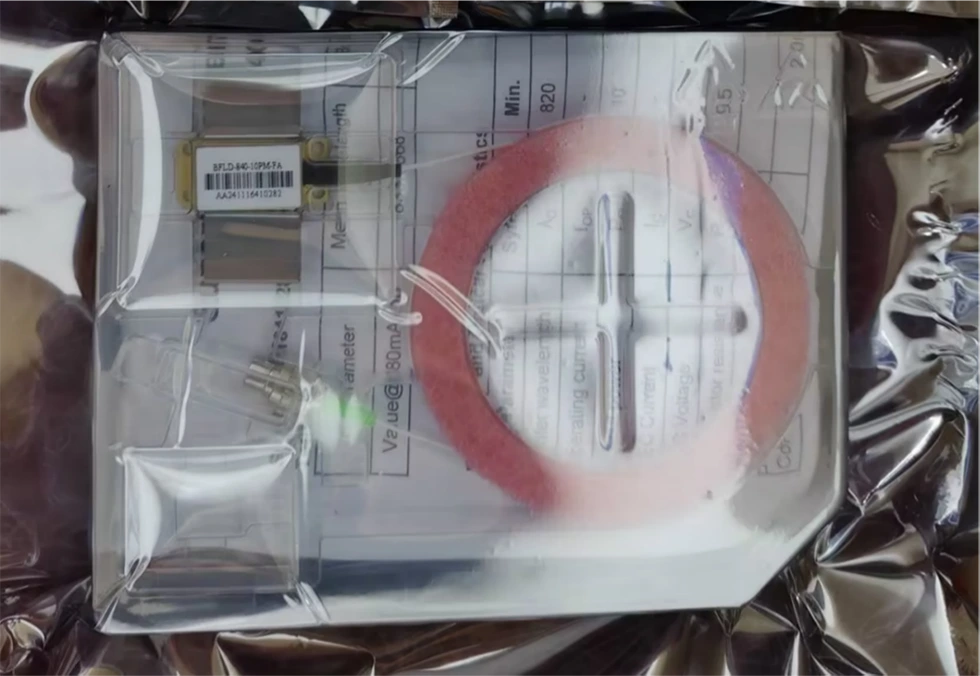

● প্যাকিং উদাহরণ
*ড্রাইভ ছাড়া স্বতন্ত্র ডিভাইস; ড্রাইভারের সাথে একত্রিত একটি মডিউল প্যাকেজ সার্কিট ঐচ্ছিক।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-XXX |
-XX |
XX |
-XX |
X |
|
DFB লেজার ডায়োড |
1550: 1550nm 1310:1310nm 1030:1030nm 1064:1064nm CWDM(1270~1650) |
10: 10mW 20:20mW কাস্টমাইজড |
এস.এম : একক মোড পিএম : মেরুকরণ বজায় রাখা |
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
1: টাইপ 1 2: টাইপ 2 |
যেমন: BFLD-1550-40SM-FA1
(অর্ডার তথ্য: 1550nm DFB 40mW হাই পাওয়ার বাটারফ্লাই লেজার, SM ফাইবার, FC/APC সংযোগকারী, টেলিকম পিন)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে গ্রাউন্ড করা উচিত।
● পাওয়ার-আপ প্রক্রিয়া চলাকালীন, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, যেমন এই চিপ ক্ষতির ঝুঁকি. পরিবর্তে, বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন চিপের থ্রেশহোল্ডের কাছাকাছি, এবং তারপর ধীরে ধীরে স্রোতকে ছোট করে বাড়ান পছন্দসই স্তরে পৌঁছানো পর্যন্ত বৃদ্ধি।
● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড
● এটি পরিবর্তন করা সম্ভব প্রবাহ সামঞ্জস্য করে তরঙ্গদৈর্ঘ্য? পরিসীমা কি?
--হ্যাঁ। স্রোত তরঙ্গদৈর্ঘ্য সহগ হল 0.01 nm/mA, এবং তাপমাত্রা তরঙ্গদৈর্ঘ্য সহগ হল 0.1 nm/℃৷ WL সামঞ্জস্যযোগ্য পরিসীমা প্রায় ~কেন্দ্র WL+/- 1 nm।
● লাইনউইথ কত? আপনি করুন একটি সংকীর্ণ লাইনউইথ LD প্রদান?
--3~5MHz 1550nm সংকীর্ণ লাইনউইথ LD (ঐচ্ছিক): 400kHz, 100kHz, 50kHz, 10kHz-এর কম।
● পাওয়ার রেগুলেশন কি পরিসীমা?
--10~100%
● তরঙ্গদৈর্ঘ্য কত সহনশীলতা?
--+/-3nm কম হয় এছাড়াও ঐচ্ছিক।
● আপনি একটি প্রতিরক্ষামূলক প্রদান না ফাইবার টিউব এবং ফাইবার সংযোগকারী?
--হ্যাঁ। 900um আলগা টিউব এবং FC/APC, SC/APC, বা অন্যান্য সংযোগকারী ঐচ্ছিক।
