1550.12nm DWDM DFB লেজার

পণ্য ওভারভিউ-1550.12nm DWDM DFB লেজার

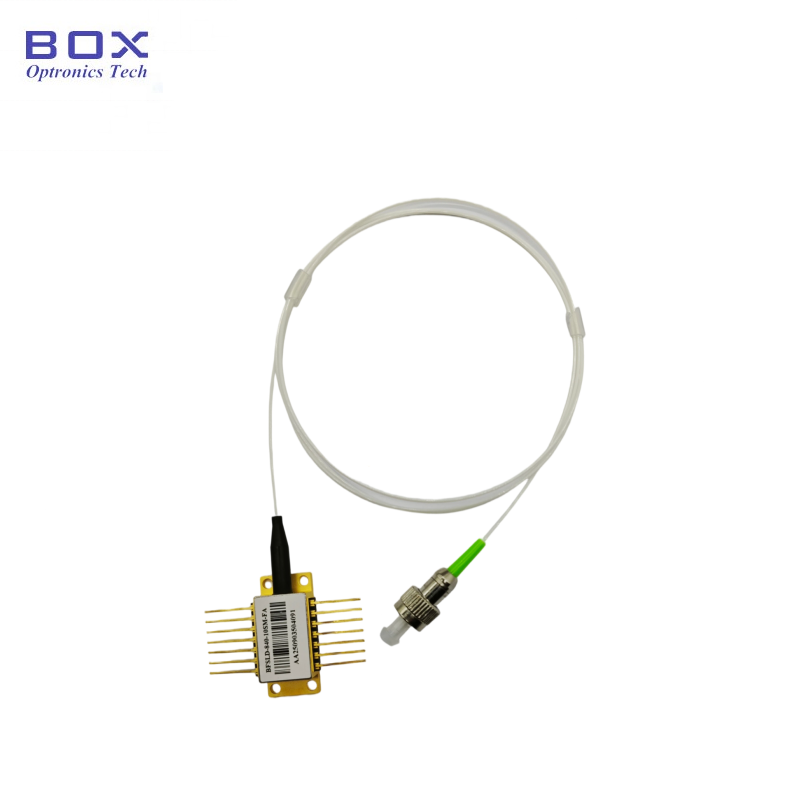

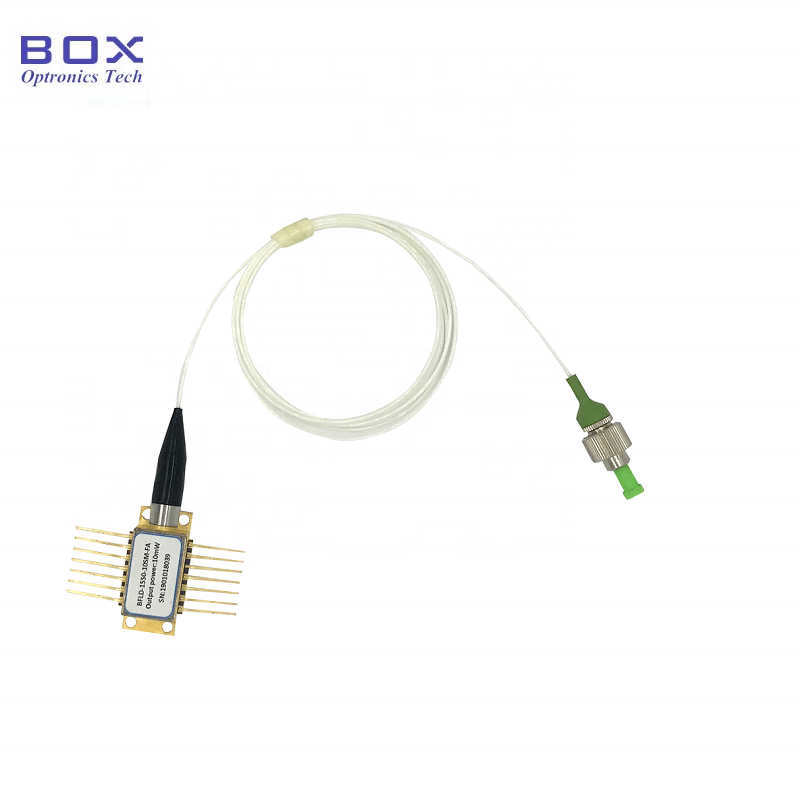

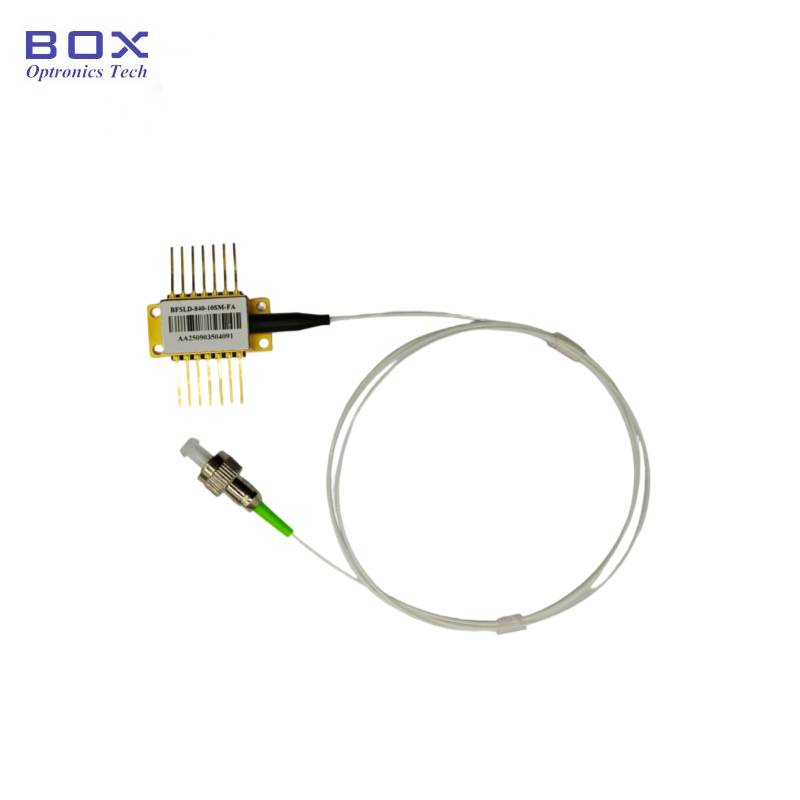

1550.12nm DWDM DFB লেজার (মডেল BFLD-CH34-XXSM-FA, ITU গ্রিড চ্যানেল 34) হল একটি 14-পিন বাটারফ্লাই প্যাকেজড ডিস্ট্রিবিউটেড ফিডব্যাক লেজার ডায়োড যা বিশেষভাবে এনালগ CATV ট্রান্সমিশন এবং DWDM অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 1550.12nm এর স্ট্যান্ডার্ড ITU গ্রিড তরঙ্গদৈর্ঘ্যে অপারেটিং, এই ডিভাইসটি 10mW বা 20mW অপটিক্যাল আউটপুট পাওয়ার একক-মোড বা FC/APC সংযোগকারীর সাথে পোলারাইজেশন-রক্ষণাবেক্ষণকারী ফাইবারের মাধ্যমে সরবরাহ করে।

ইন্টিগ্রেটেড আইসোলেটর, থার্মোইলেকট্রিক কুলার (TEC), 10kΩ থার্মিস্টর এবং মনিটর ফটোডিওড সহ একটি হারমেটিক 14-পিন প্রজাপতি প্যাকেজে রাখা, লেজার সম্পূর্ণ -40°C থেকে +85°C অপারেটিং তাপমাত্রা পরিসীমা জুড়ে তাপমাত্রা এবং শক্তি স্থিতিশীলতা প্রদান করে। দুটি পিনআউট কনফিগারেশন (টাইপ 1 এবং টাইপ 2) বিভিন্ন সিস্টেম বোর্ড ডিজাইনের সাথে সামঞ্জস্যের জন্য উপলব্ধ।

মূল বৈশিষ্ট্য-1550.12nm DWDM DFB লেজার

· স্ট্যান্ডার্ড ITU গ্রিড তরঙ্গদৈর্ঘ্য: 1550.12nm (চ্যানেল 34), সম্পূর্ণ CH18–CH64 রেঞ্জ ঐচ্ছিক

· উচ্চ অপটিক্যাল আউটপুট পাওয়ার: 10mW বা 20mW

CATV ট্রান্সমিশনের জন্য উন্নত এনালগ চিপ ডিজাইন অপ্টিমাইজ করা হয়েছে

· উচ্চ সাইড-মোড সাপ্রেশন রেশিও: SMSR ≥30dB

· বিল্ট-ইন অপটিক্যাল আইসোলেটর: ≥30dB আইসোলেশন @25°C

· উচ্চ অপটিক্যাল রিটার্ন লস: ≥40dB

· বিস্তৃত মডুলেশন ব্যান্ডউইথ: 2.5GHz সাধারণ

· ইন্টিগ্রেটেড TEC এবং থার্মিস্টর সহ 14-পিন হারমেটিক প্রজাপতি প্যাকেজ

· শক্তি পর্যবেক্ষণের জন্য ইন্টিগ্রেটেড মনিটর ফটোডিওড

· ফাইবার বিকল্প: SMF-28e একক-মোড বা PMF-1550 পোলারাইজেশন-রক্ষণাবেক্ষণকারী ফাইবার

· স্ট্যান্ডার্ড FC/APC সংযোগকারী, 1.0m পিগটেল (900μm আলগা টিউব)

· বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা: -40°C থেকে +85°C

· ডিজাইন নমনীয়তার জন্য দুটি পিনআউট কনফিগারেশন (টাইপ 1 / টাইপ 2)

সাধারণ অ্যাপ্লিকেশন-1550.12nm DWDM DFB লেজার

· CATV সম্প্রচার নেটওয়ার্ক এবং হেডএন্ড ট্রান্সমিশন সিস্টেম

· সীমিত ফাইবার সংস্থান সহ নেটওয়ার্ক (তরঙ্গদৈর্ঘ্য মাল্টিপ্লেক্সিং)

· কেবল টেলিভিশন হাব এবং বিতরণ সরঞ্জাম

· অ্যানালগ আরএফ-ওভার-ফাইবারের জন্য অপটিক্যাল ট্রান্সমিটার মডিউল

· ফাইবার অপটিক পরীক্ষা এবং পরিমাপ যন্ত্র

ফাইবারের উপর স্যাটেলাইট এবং আরএফ সিগন্যাল বিতরণ

· অপটিক্যাল কমিউনিকেশন ল্যাবরেটরিতে গবেষণা ও উন্নয়ন

· সিএটিভি এবং টেলিকম সরঞ্জামগুলিতে OEM একীকরণ

পণ্যের স্পেসিফিকেশন-1550.12nm DWDM DFB লেজার

পরম সর্বোচ্চ রেটিং

ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (T = 25°C, IF = IOP)

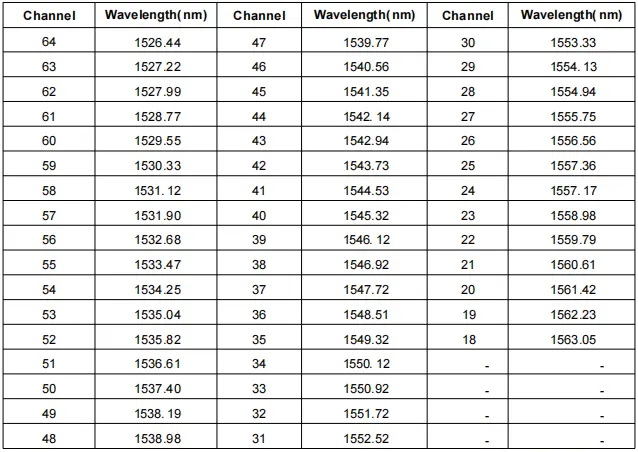

ITU গ্রিড তরঙ্গদৈর্ঘ্য রেফারেন্স (নির্বাচিত চ্যানেল)

দ্রষ্টব্য: সম্পূর্ণ ITU গ্রিড চ্যানেল CH18–CH64 (1526.44nm–1563.05nm) অনুরোধের ভিত্তিতে উপলব্ধ৷

অপটিক্যাল ফাইবার স্পেসিফিকেশন-1550.12nm DWDM DFB লেজার

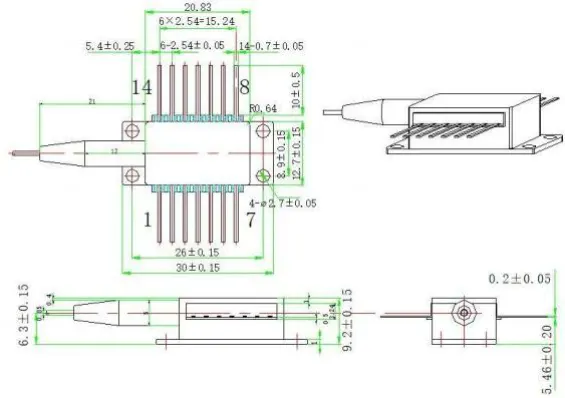

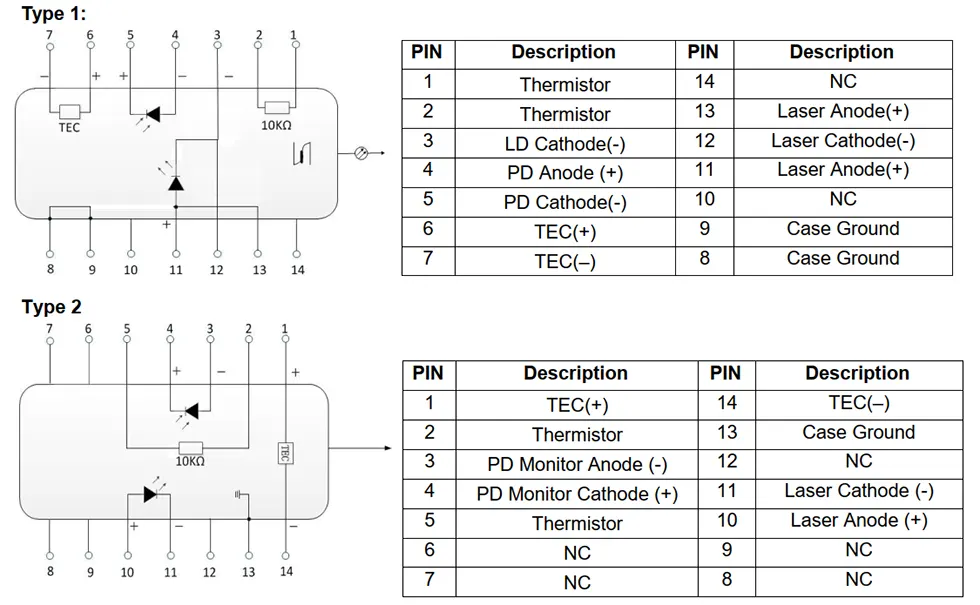

প্যাকেজ এবং পিন সংজ্ঞা-1550.12nm DWDM DFB লেজার

অর্ডারিং তথ্য-1550.12nm DWDM DFB লেজার

মডেল নামকরণ

BFLD - XXXX - XX - XX - XX (-X)

উদাহরণ: BFLD-CH34-10SM-FA

কেন বক্স অপট্রোনিক্স DWDM DFB লেজার চয়ন করুন?

· CATV অ্যাপ্লিকেশনের জন্য অ্যানালগ-অপ্টিমাইজড ডিজাইন সহ প্রমাণিত DFB লেজার চিপ প্রযুক্তি

শিপমেন্টের আগে 100% কার্যকরী পরীক্ষা এবং বার্ন-ইন স্ক্রীনিং

· পূর্ণ ITU গ্রিড তরঙ্গদৈর্ঘ্য সমর্থন (CH18–CH64) শক্ত তরঙ্গদৈর্ঘ্য সহনশীলতা সহ

· কারখানা-সরাসরি সরবরাহের সাথে প্রতিযোগিতামূলক মূল্য

· নমনীয় অর্ডারের পরিমাণ — R&D প্রোটোটাইপ এবং ভলিউম উত্পাদন উভয়ের জন্য সমর্থন

· তরঙ্গদৈর্ঘ্য, শক্তি, ফাইবারের ধরন, সংযোগকারী এবং পিন কনফিগারেশনের জন্য কাস্টমাইজেশন বিকল্প

· সিএটিভি নেটওয়ার্ক স্থাপন এবং উত্পাদন প্রোগ্রামগুলির জন্য দীর্ঘমেয়াদী সরবরাহের স্থিতিশীলতা

· নির্ভরযোগ্য প্রশস্ত-তাপমাত্রা অপারেশনের জন্য সমন্বিত TEC সহ হারমেটিক প্রজাপতি প্যাকেজিং

· পূর্ণ ট্র্যাকিং সহ DHL/UPS/FedEx এর মাধ্যমে আন্তর্জাতিক শিপিং

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন: এই DWDM DFB লেজার এবং একটি স্ট্যান্ডার্ড DFB লেজারের মধ্যে পার্থক্য কী?

উত্তর: এই আইটিইউ-গ্রিড ডিএফবি লেজারটি অ্যানালগ CATV-অপ্টিমাইজড পারফরম্যান্সের সাথে সুনির্দিষ্ট তরঙ্গদৈর্ঘ্য নিয়ন্ত্রণকে একত্রিত করে। এটি উচ্চ ক্যারিয়ার-টু-শব্দ অনুপাত (CNR), নিম্ন বিকৃতি কর্মক্ষমতা (CSO/CTB) এবং স্থিতিশীল অপটিক্যাল আউটপুটের জন্য একটি অপ্টিমাইজড লেজার চিপ ডিজাইন বৈশিষ্ট্যযুক্ত।

প্রধানত ডিজিটাল অপটিক্যাল কমিউনিকেশনের জন্য ডিজাইন করা স্ট্যান্ডার্ড DFB লেজারগুলির সাথে তুলনা করে, CATV DFB লেজারগুলি বিশেষভাবে অ্যানালগ মডুলেশন অ্যাপ্লিকেশনগুলির জন্য অপ্টিমাইজ করা হয়েছে যেখানে রৈখিকতা এবং শব্দ কর্মক্ষমতা গুরুত্বপূর্ণ।

প্রশ্ন: কি ITU গ্রিড তরঙ্গদৈর্ঘ্য উপলব্ধ?

উত্তর: আমরা CH18 (1563.05nm) থেকে CH64 (1526.44nm) ITU-T গ্রিড তরঙ্গদৈর্ঘ্য অফার করি, যা সাধারণত ব্যবহৃত C-ব্যান্ড DWDM চ্যানেলগুলিকে কভার করে। কাস্টম তরঙ্গদৈর্ঘ্য নির্দিষ্ট সিস্টেম প্রয়োজনীয়তা অনুযায়ী উপলব্ধ.

প্রশ্ন: SMF এবং PMF ফাইবার বিকল্পগুলির মধ্যে পার্থক্য কী?

উত্তর: SMF-28e হল স্ট্যান্ডার্ড একক-মোড ফাইবার, বেশিরভাগ CATV এবং সাধারণ অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে মেরুকরণ গুরুত্বপূর্ণ নয়। PMF-1550 হল মেরুকরণ-রক্ষণাবেক্ষণকারী ফাইবার, মেরুকরণ-সংবেদনশীল সিস্টেমের জন্য ডিজাইন করা হয়েছে। PM ফাইবারের জন্য, ধীর অক্ষ সংযোগকারী কীর সাথে সারিবদ্ধ করা হয়। আপনার সিস্টেম মেরুকরণ প্রয়োজনীয়তা উপর ভিত্তি করে নির্বাচন করুন.

প্রশ্ন: কেন একটি বিল্ট-ইন আইসোলেটর CATV অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ?

উত্তর: ফাইবার প্রতিফলন বা অপটিক্যাল উপাদানগুলির কারণে সৃষ্ট অপটিক্যাল প্রতিক্রিয়া এনালগ ট্রান্সমিশন সিস্টেমে শব্দ, তরঙ্গদৈর্ঘ্যের অস্থিরতা এবং সংকেত অবনতির পরিচয় দিতে পারে। বিল্ট-ইন অপটিক্যাল আইসোলেটর অপটিক্যাল ফিডব্যাককে দমন করে, স্থিতিশীল আউটপুট পাওয়ার, কম শব্দ এবং নির্ভরযোগ্য CATV ট্রান্সমিশন কর্মক্ষমতা নিশ্চিত করে।

প্রশ্ন: সর্বনিম্ন অর্ডার পরিমাণ (MOQ) কি?

উত্তর: MOQ হল 1pc. আমরা নমনীয় অর্ডার পরিমাণ সমর্থন করি। R&D এবং প্রোটোটাইপিংয়ের জন্য স্ট্যান্ডার্ড মডেলগুলি অল্প পরিমাণে সরবরাহ করা যেতে পারে, সেইসাথে CATV নেটওয়ার্ক স্থাপনা এবং উৎপাদনের জন্য বড় পরিমাণে। আপনার প্রয়োজনীয় পরিমাণে নির্দিষ্ট মূল্যের জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

প্রশ্ন: আমি একটি কাস্টম তরঙ্গদৈর্ঘ্য, শক্তি, বা সংযোগকারী কনফিগারেশন পেতে পারি?

উত্তর: হ্যাঁ, আমরা যেকোনও ITU গ্রিড তরঙ্গদৈর্ঘ্য (CH18–CH64), 6-20mW এর মধ্যে কাস্টম আউটপুট পাওয়ার লেভেল, বিকল্প ফাইবারের ধরন এবং দৈর্ঘ্য, বিভিন্ন সংযোগকারীর ধরন (FC/APC, SC/APC, LC, ইত্যাদি), এবং উপযোগী পিন কনফিগারেশন (টাইপ 1 বা Type2) সহ ব্যাপক কাস্টমাইজেশন বিকল্পগুলি অফার করি। আপনার নির্দিষ্ট প্রয়োজনীয়তার সাথে আমাদের সাথে যোগাযোগ করুন এবং আমাদের প্রকৌশল দল সম্ভাব্যতা পর্যালোচনা করবে এবং একটি উদ্ধৃতি প্রদান করবে।

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

সীসা সময়

· স্ট্যান্ডার্ড ইউনিট (ইন-স্টক মডেল): 3~5 কার্যদিবস

· মানক উৎপাদন: 2~3 সপ্তাহ

· ভলিউম অর্ডার: অনুগ্রহ করে একটি প্রোডাকশন সময়সূচীর জন্য আমাদের সাথে যোগাযোগ করুন

· কাস্টম অর্ডার: 3~4 সপ্তাহ

· আন্তর্জাতিক শিপিং: ~5 কার্যদিবস (DHL/UPS/FedEx Express)

অপারেশন নোট এবং হ্যান্ডলিং

· লেজার ডায়োড হল ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সংবেদনশীল ডিভাইস — পরিচালনা করার সময় সর্বদা যথাযথ ESD সুরক্ষা ব্যবহার করুন

· দূষণ রোধ করতে খালি আঙুল দিয়ে ফাইবার এন্ড-ফেস এবং অপটিক্যাল উপাদান স্পর্শ করা এড়িয়ে চলুন

· অব্যবহৃত ডিভাইসগুলিকে সুপারিশকৃত স্টোরেজ তাপমাত্রায় (-40°C থেকে +85°C) ESD-নিরাপদ প্যাকেজিংয়ে সংরক্ষণ করুন

· ডেটাশিটে নির্দিষ্ট সর্বোচ্চ রেটিং অতিক্রম করবেন না

· সর্বদা কারেন্ট লিমিটিং এবং ওভার-ভোল্টেজ সুরক্ষা সহ লেজার ডায়োড ড্রাইভার ব্যবহার করুন

·  সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতার জন্য লেজার ড্রাইভ কারেন্ট প্রয়োগ করার আগে TEC তাপমাত্রা স্থিতিশীলতা সক্ষম করুন

· ফাইবারের ক্ষতি রোধ করতে ফাইবার বেণীর অতিরিক্ত বাঁকানো এড়িয়ে চলুন

· ক্ষতি এবং সন্নিবেশের ক্ষতি রোধ করতে মিলনের আগে সঠিক পরিস্কার সরঞ্জাম দিয়ে ফাইবার সংযোগকারী পরিষ্কার করুন

· রেটেড বর্তমান বা বাইরের তাপমাত্রা পরিসরের উপরে লেজার পরিচালনা করলে জীবনকাল হ্রাস পেতে পারে এবং স্থায়ী ক্ষতি হতে পারে
