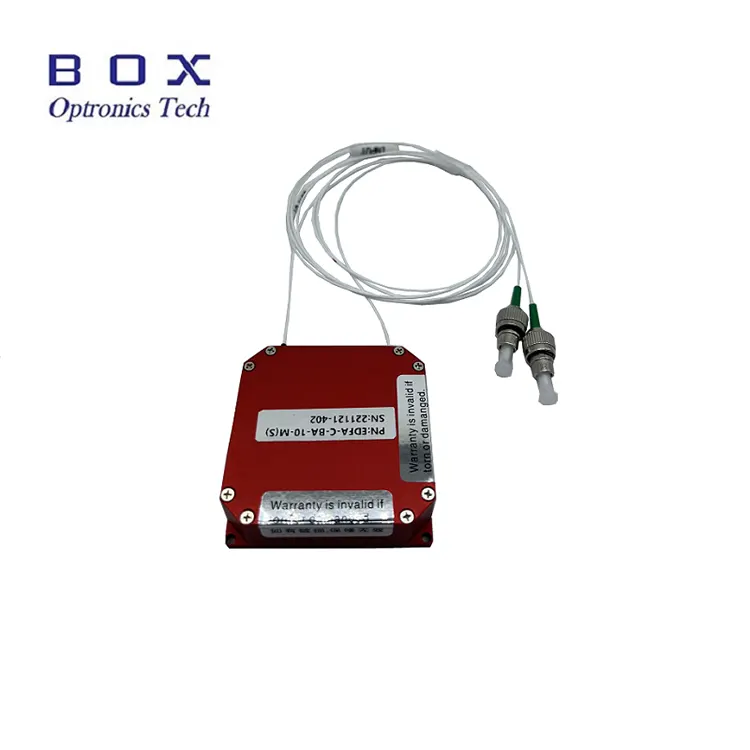

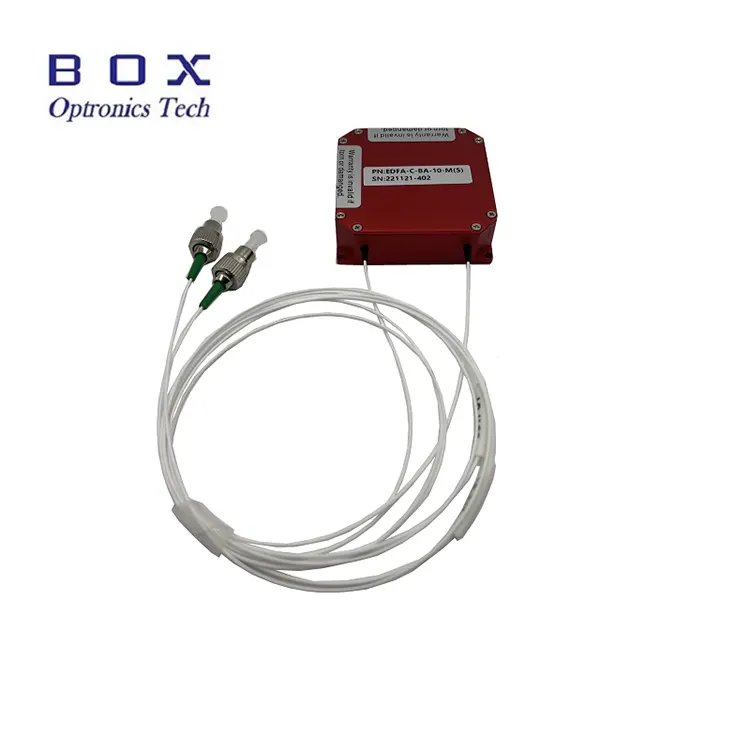

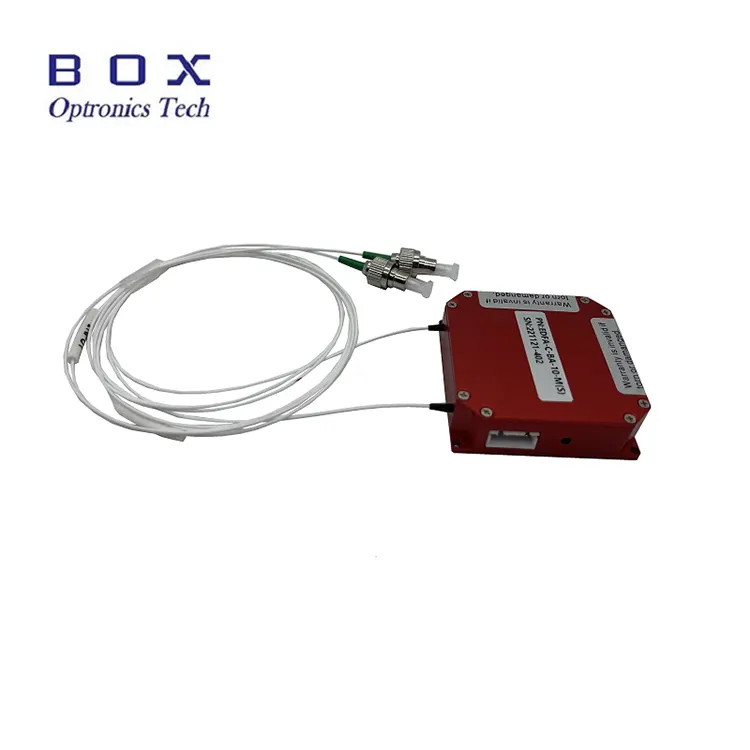

মাইক্রো-মডিউল সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার পরিবর্ধক সীমিত স্থানগুলিতে অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। মাত্রা হল 50(W)×50(D)×15(H)mm বা 45(W)×65(D)×10(H)mm ঐচ্ছিক। তারা হতে পারে C-ব্যান্ড 1530~1565nm-এ লেজার সিগন্যালের শক্তি পরিবর্ধনের জন্য ব্যবহৃত হয় তরঙ্গদৈর্ঘ্য পরিসীমা। তারা একটি 10/13/17/20/23dBm উচ্চ শক্তি, এবং কম শব্দ বৈশিষ্ট্য. ক যোগাযোগ সিরিয়াল পোর্ট এবং পাওয়ার তারের পিসি অপারেশন জন্য প্রদান করা হয়. কখন এই মডিউলগুলি ব্যবহার করে, নিশ্চিত করুন যে ফাইবার প্রান্তের মুখ পরিষ্কার, লেজার সম্পর্কে সচেতন থাকুন ইনপুট সীমাবদ্ধতা, এবং প্রয়োজনীয় লেজার নিরাপত্তা সতর্কতা গ্রহণ করুন।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
||||
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
nm |
1530~1565 |
সি-ব্যান্ড |
||||
|
ইনপুট পাওয়ার |
dBm |
-6~+3 |
|
||||
|
আউটপুট শক্তি |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm ইনপুট |
|
গোলমাল চিত্র |
dB |
≤5.0 |
-3dBm ইনপুট |
||||
|
পিডিজি |
dB |
≤0.3 |
|
||||
|
পিএমডি |
পিএস |
0.5 |
|
||||
|
ইনপুট/আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
||||
|
পাওয়ার মনিটর |
dB |
|
ইনপুট/আউটপুট |
||||
|
অপারেটিং মোড |
- |
|
এসিসি/এপিসি |
||||
|
পিগটেল ফাইবার |
- |
SMF-28 |
এফসি/এপিসি |
||||
|
কন্ট্রোল মোড |
- |
DB9 মহিলা(RS232)/TTL |
|
||||
|
যোগাযোগ ইন্টারফেস
|
- |
ZH2.54-4PIN |
M15 মডিউল |
||||
|
- |
ZH1.5-6PIN |
M10 মডিউল |
|||||
|
মাত্রা |
মিমি |
50(W)×50(D)×15(H) |
মডিউল |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
মডিউল |
||||||
|
পাওয়ার সাপ্লাই |
- |
DC 5V, <10W |
মডিউল |
||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
||||
● প্রশস্ত তরঙ্গদৈর্ঘ্য পরিসীমা-1530~1565nm;
● সাবমিনিয়েচার নকশা
● কম আওয়াজ <5dB;
● RS232/ TTL নিয়ন্ত্রণ মোড।
● অপটিক্যাল ফাইবার যোগাযোগ;
● অপটিক্যাল ফাইবার সেন্সর;
● ফাইবার লেজার

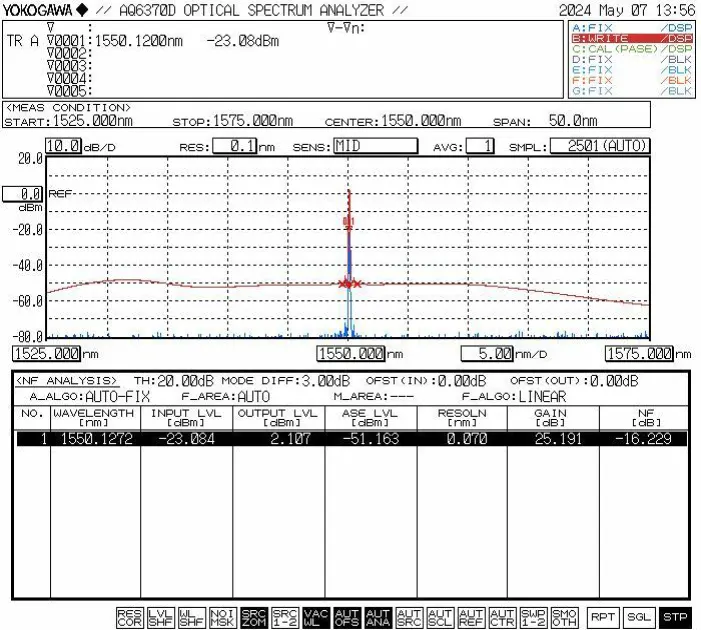

● সাধারণ বৈশিষ্ট্যগত বক্ররেখা
● যোগাযোগ পিনের সংজ্ঞা (বাম থেকে ডানে: 1 থেকে 4):
যোগাযোগ স্তর TTL মান মেনে চলে। একটি TTL-RS232 একটি কম্পিউটারের সাথে সংযোগের জন্য স্তরের রূপান্তর প্রয়োজন।
|
পিন |
সংজ্ঞা |
|
1 |
+5V |
|
2 |
জিএনডি |
|
3 |
টিটিএল TX |
|
4 |
টিটিএল আরএক্স |
|
নাম |
EDFA প্রকার |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
মাত্রা |
|
ইডিএফএ |
-XX |
-এক্স |
-XX |
XX |
-এক্স |
|
Erbium-doped ফাইবার অ্যামপ্লিফায়ার |
BA:বুস্টার-অ্যাম্প |
সি: সি-ব্যান্ড |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: মডিউল |
যেমন: EDFA-BA-C-23-SM-MIC
(অর্ডার তথ্য: মাইক্রো-মডিউল সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার এমপ্লিফায়ার, 23dBmoutput শক্তি, SMF-28efiber সহ, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত হবে পাঠানো হয়েছে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
ধাপ 1. আনপ্যাকিং এবং সমাবেশ
সমাবেশের আগে সমস্ত আনুষাঙ্গিক সম্পূর্ণ হয়েছে তা পরীক্ষা করুন।
ধাপ 2. পাওয়ার সাপ্লাই এবং ফাইবার সংযোগ করা প্যাচ কর্ড
পাওয়ার সাপ্লাই সংযোগ করুন; ইনপুট সংকেত আলো সংযোগ
ধাপ 3. অ্যামপ্লিফায়ার চালু করা

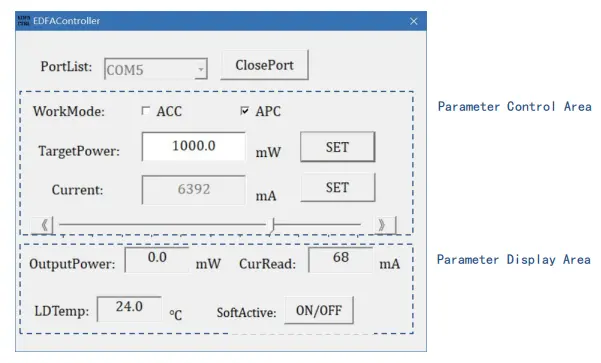

অ্যামপ্লিফায়ার পাওয়ার চালু করুন। দ্রষ্টব্য: অপারেটিং কারেন্ট এবং লাভ মান হল শেষ শাটডাউনে হোস্ট কম্পিউটার দ্বারা সেট করা প্যারামিটার, এবং প্রয়োজনে সফ্টওয়্যারের মাধ্যমে পরিবর্তন করা যেতে পারে। এটি প্লাগ করা কঠোরভাবে নিষিদ্ধ বা লেজারটি কাজ করার সময় ফাইবার সংযোগকারীগুলিকে আনপ্লাগ করুন।
Setp4.Shutdown
ব্যবহারের পরে পাওয়ার তারের সংযোগ বিচ্ছিন্ন করুন।
● এমপ্লিফায়ার থাকা অবস্থায় সরাসরি পাওয়ার সাপ্লাই বন্ধ করবেন না অপারেটিং
● ফাইবার পোড়া প্রতিরোধ করতে ফাইবার সংযোগকারীগুলিকে ধুলো থেকে মুক্ত রাখুন৷ সংযোগকারী শেষ মুখ। আগে ডাস্ট ফ্রি লেন্স পেপার দিয়ে ফাইবার কানেক্টর পরিষ্কার করুন সংযোগ, একটি ফাইবার এন্ড ফেস ইন্সপেক্টর দিয়ে এটি পরিদর্শন করুন এবং ফ্ল্যাঞ্জের মাধ্যমে সংযোগ করুন পরিচ্ছন্নতা নিশ্চিত করার পরেই। অন্যথায়, ফাইবার সংযোগকারী শেষ মুখ হতে পারে লেজার চালু হলে পুড়ে যাবে। যখন লেজার-মুক্ত অপারেশন নিশ্চিত করুন সংযোগকারী ফ্ল্যাঞ্জ, এবং ব্যবহার না করার সময় ফাইবার ডাস্ট ক্যাপ লাগান।
● সরঞ্জাম শুকনো রাখুন এবং একটি শুকনো জায়গায় সংরক্ষণ করুন।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
