1. এর ভূমিকা সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার ইন-লাইন অ্যামপ্লিফায়ার
2. প্রযুক্তিগত স্পেসিফিকেশন
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. অর্ডার তথ্য
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি শর্তাবলী এবং পেমেন্ট
9. সীসা সময়
10. অপারেশন নোট এবং রক্ষণাবেক্ষণ
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

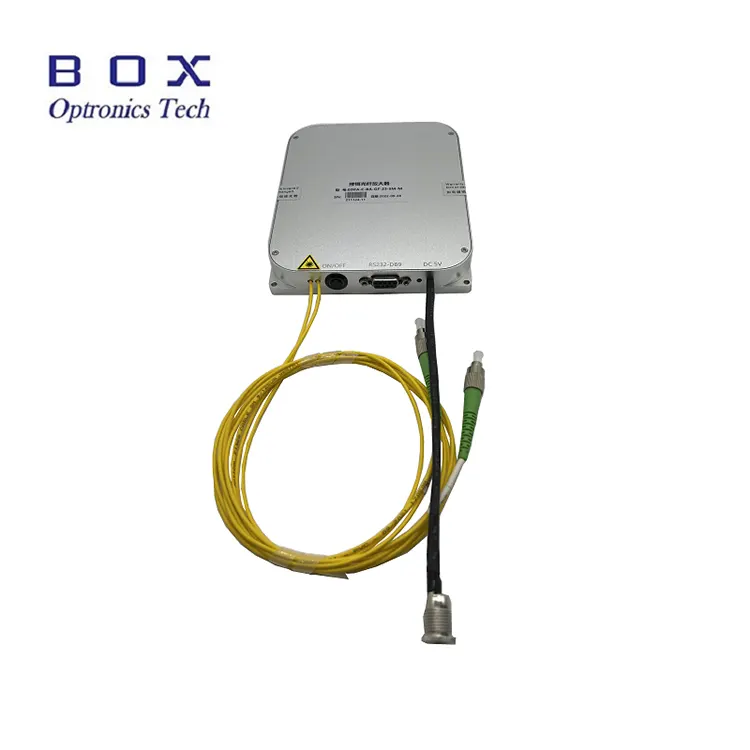

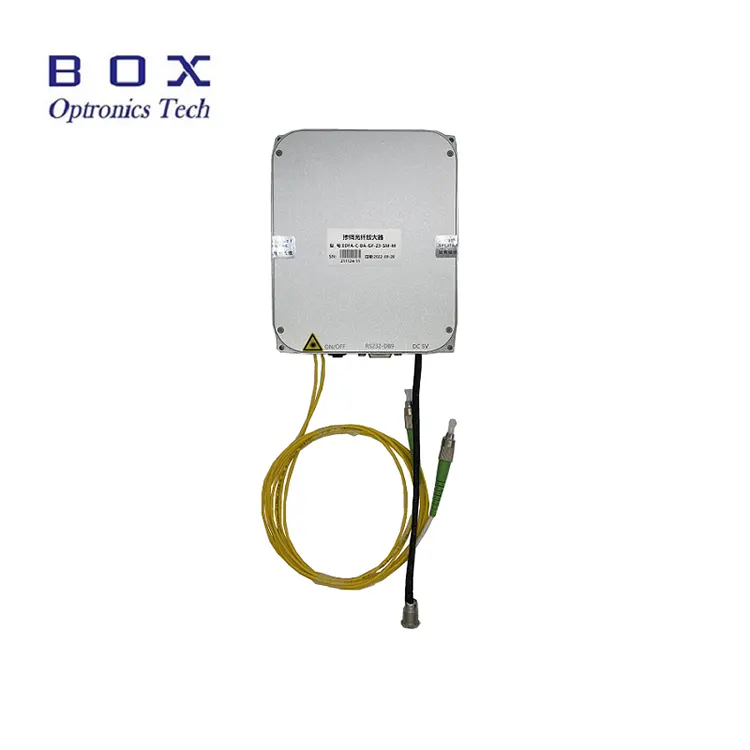

সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার ইন-লাইন অ্যামপ্লিফায়ারগুলি ফাইবার লেজার বা ফাইবার যোগাযোগ সিস্টেমে লাইন রিলে জন্য ডিজাইন করা হয়েছে. তারা পারে C-ব্যান্ড 1530~1565nm-এ লেজার সিগন্যালের শক্তি পরিবর্ধনের জন্য ব্যবহার করা হবে তরঙ্গদৈর্ঘ্য পরিসীমা। তারা একটি 15/17/20/23/25/26dBm উচ্চ শক্তি, এবং কম বৈশিষ্ট্য গোলমাল পিসি অপারেশনের জন্য কম্যান্ড এবং সফ্টওয়্যার প্রদান করা হয়। এগুলো ব্যবহার করার সময় মডিউল, নিশ্চিত করুন যে ফাইবার প্রান্তের মুখ পরিষ্কার, লেজার ইনপুট সম্পর্কে সচেতন থাকুন সীমাবদ্ধতা, এবং প্রয়োজনীয় লেজার নিরাপত্তা সতর্কতা অবলম্বন করুন।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|||||
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
nm |
1530~1565 |
সি-ব্যান্ড |
|||||
|
ইনপুট পাওয়ার |
dBm |
-25~+3 |
|
|||||
|
আউটপুট শক্তি |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
@-10dBm ইনপুট |
|
ছোট লাভ সহগ |
dB |
35 |
@-25dBm ইনপুট |
|||||
|
গোলমাল চিত্র |
dB |
≤5.5 |
@-10dBm ইনপুট |
|||||
|
পিডিজি |
dB |
≤0.3 |
|
|||||
|
পিএমডি |
পিএস |
0.5 |
|
|||||
|
ইনপুট/আউটপুট বিচ্ছিন্নতা |
dB |
≥35 |
|
|||||
|
পাওয়ার মনিটর |
dB |
আউটপুট শক্তি |
|
|||||
|
অপারেটিং মোড |
- |
এসিসি/এপিসি |
|
|||||
|
পিগটেল ফাইবার |
- |
SMF-28 |
এফসি/এপিসি |
|||||
|
যোগাযোগ ইন্টারফেস
|
- |
টাচ স্ক্রিন / DB9 মহিলা(RS232) |
বেঞ্চটপ |
|||||
|
- |
DB9 মহিলা(RS232) |
মডিউল |
||||||
|
পাওয়ার সাপ্লাই
|
- |
AC 110~240V, <30W |
বেঞ্চটপ |
|||||
|
- |
DC 5V, <15W |
মডিউল |
||||||
|
মাত্রা
|
মিমি
|
260(W)×280(D)×120(H) |
বেঞ্চটপ |
|||||
|
150(W)×125(D)×20(H) |
মডিউল |
|||||||
|
|
15~23dBm:70(W)×90(D)×15(H) |
মডিউল |
||||||
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|||||
|
অপারেটিং আর্দ্রতা |
℃ |
0~70% |
|
|||||
● প্রশস্ত তরঙ্গদৈর্ঘ্য পরিসীমা-1530~1565nm;
● উচ্চ লাভ ফ্যাক্টর
● কম আওয়াজ <5.5dB;
● উচ্চ আউটপুট শক্তি 15/17/20/23/25/26dBm ঐচ্ছিক।
● অপটিক্যাল ফাইবার যোগাযোগ;
● অপটিক্যাল ফাইবার সেন্সর;
● ফাইবার লেজার

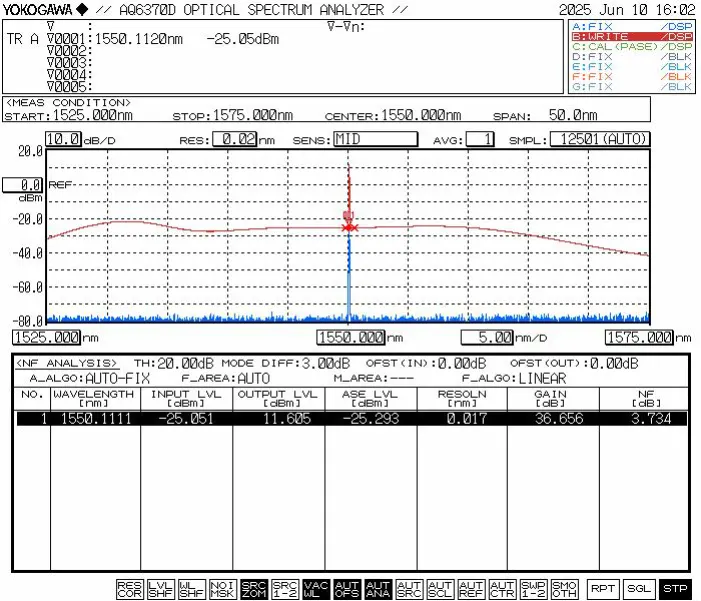

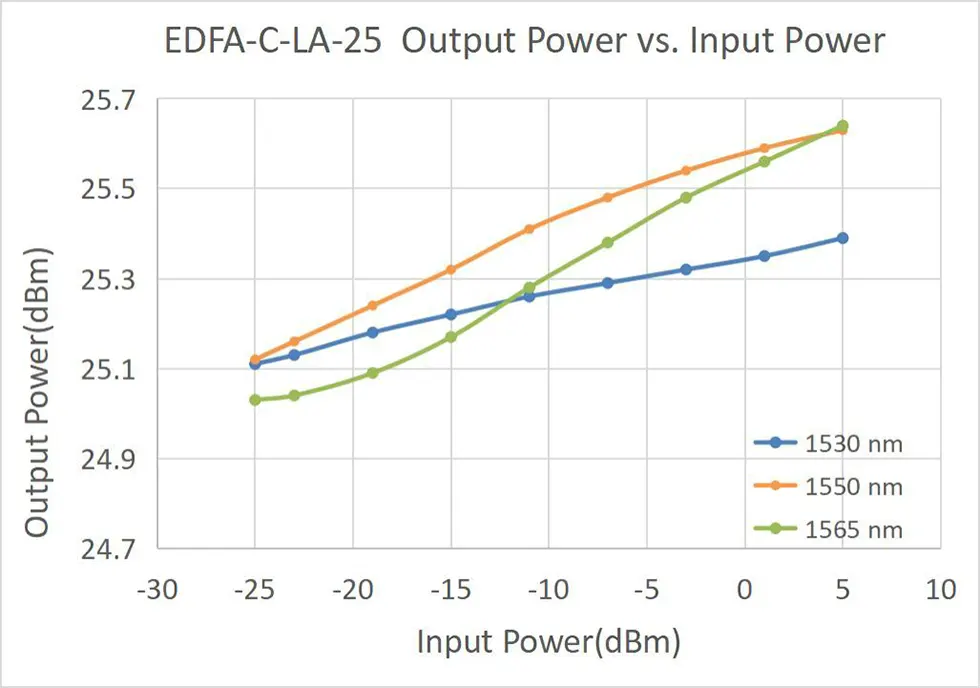

● সাধারণ বৈশিষ্ট্যগত বক্ররেখা
|
নাম |
EDFA প্রকার |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
মাত্রা |
|
ইডিএফএ |
-XX |
-এক্স |
-XX |
XX |
-এক্স |
|
Erbium-doped ফাইবার অ্যামপ্লিফায়ার |
LA:ইন-লাইন-অ্যাম্প |
সি: সি-ব্যান্ড |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 : মডিউল M20 : মডিউল বি:বেঞ্চটপ |
যেমন: EDFA-LA-C-15-SM-M
(অর্ডার তথ্য: সি-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার ইন-লাইন এমপ্লিফায়ার, 15dBmoutput শক্তি, SMF-28efiber সহ, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10-15 কার্যদিবস সময় নেয়। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত হবে পাঠানো হয়েছে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● একক-মোড ফাইবারগুলির জন্য (Hi-1060, PM980, G652D, PM1550, ইত্যাদি), অবিচ্ছিন্ন আলোর জন্য তাত্ত্বিক শক্তি সহনশীলতা প্রায় 200mW যখন শেষ মুখ পরিষ্কার। অতএব, আউটপুট শক্তি <200mW সঙ্গে EDFA মডেল করতে পারেন এর মাধ্যমে অন্যান্য একক-মোড ফাইবার ডিভাইসের সাথে তাদের আউটপুট ফাইবার সংযোগকারীকে সংযুক্ত করুন চলমান অ্যাডাপ্টার (ফাইবার flanges)।
● এমপ্লিফায়ার থাকা অবস্থায় সরাসরি পাওয়ার সাপ্লাই বন্ধ করবেন না অপারেটিং
● ফাইবার পোড়া প্রতিরোধ করতে ফাইবার সংযোগকারীগুলিকে ধুলো থেকে মুক্ত রাখুন৷ সংযোগকারী শেষ মুখ। আগে ডাস্ট ফ্রি লেন্স পেপার দিয়ে ফাইবার কানেক্টর পরিষ্কার করুন সংযোগ, একটি ফাইবার এন্ড ফেস ইন্সপেক্টর দিয়ে এটি পরিদর্শন করুন এবং ফ্ল্যাঞ্জের মাধ্যমে সংযোগ করুন পরিচ্ছন্নতা নিশ্চিত করার পরেই। অন্যথায়, ফাইবার সংযোগকারী শেষ মুখ হতে পারে লেজার চালু হলে পুড়ে যাবে। যখন লেজার-মুক্ত অপারেশন নিশ্চিত করুন সংযোগকারী ফ্ল্যাঞ্জ, এবং ব্যবহার না করার সময় ফাইবার ডাস্ট ক্যাপ লাগান।
● আউটপুট ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগ করা হয় না প্রস্তাবিত, কারণ এটি ধুলো দূষণ, বর্ধিত সন্নিবেশ ক্ষতি, বা হতে পারে ফাইবার সংযোগকারী শেষ মুখের জ্বলন.
● সরঞ্জাম শুকনো রাখুন এবং একটি শুকনো জায়গায় সংরক্ষণ করুন।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
