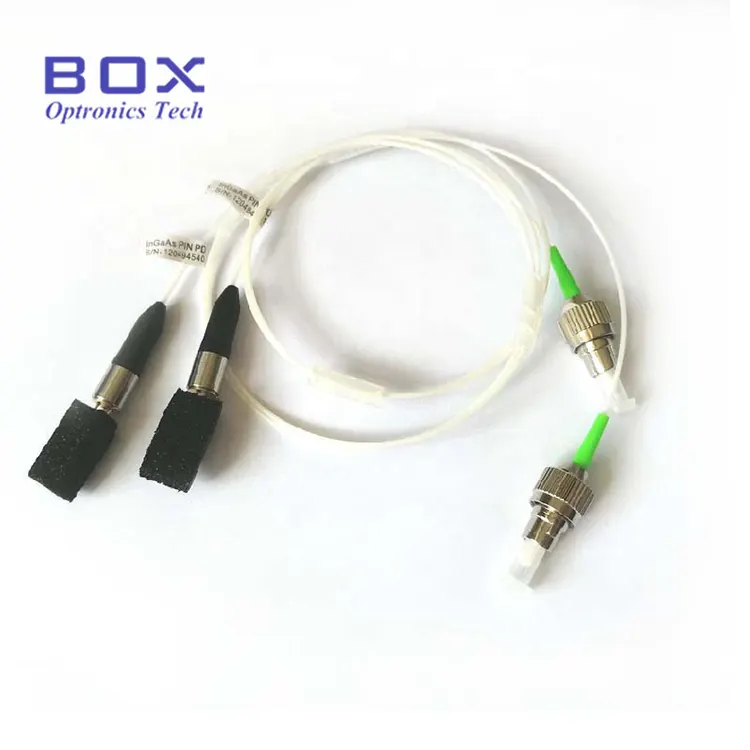

Coaxial Pigtailed InGaAs PIN ফটোডিওড ডিটেক্টর হল একটি অপটিক্যাল ডিটেক্টর যার স্পেকট্রাল রেসপন্স রেঞ্জ 1100-1650nm। এটি সাধারণত ব্যবহৃত 1310nm এবং 1550nm তরঙ্গদৈর্ঘ্যে উচ্চ প্রতিক্রিয়া প্রদান করে এবং ফাইবার-অপটিক যোগাযোগ, CATV, সেন্সিং এবং পরীক্ষা ও পরিমাপ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। BPD-70P10B-FA একটি 70um সক্রিয় এলাকা এবং একটি FC/APC সংযোগকারী সহ একটি 1-মিটার ফাইবার পিগটেল বৈশিষ্ট্যযুক্ত, এবং স্টক থেকে উপলব্ধ। অন্যান্য সক্রিয়-এরিয়া, প্যাকেজ, ফাইবার, সংযোগকারী এবং পিনআউট কনফিগারেশনগুলি OEM ইন্টিগ্রেশনের জন্য কাস্টমাইজ করা হয়েছে।
· বিস্তৃত বর্ণালী প্রতিক্রিয়া পরিসীমা: 1100nm থেকে 1650nm
· উচ্চ দায়বদ্ধতা, কম অন্ধকার কারেন্ট এবং কম জংশন ক্যাপাসিট্যান্স
· প্রশস্ত ব্যান্ডউইথ: 2.5GHz
· দ্রুত উত্থান/পতনের সময়: 0.3ns
· এফসি/এপিসি বা অন্যান্য সংযোগকারীর সাথে পিগটেলযুক্ত ফাইবার আউটপুট (রিসেপ্ট্যাকল বিকল্পও উপলব্ধ)
· CATV এবং ফাইবার-অপটিক ভিডিও ট্রান্সমিশনের জন্য অ্যানালগ অপটিক্যাল রিসিভার
· ব্রডব্যান্ড আরএফ-ওভার-ফাইবার সনাক্তকরণ সিস্টেম
· অপটিক্যাল পরীক্ষা এবং পরিমাপ যন্ত্র, OTDR সংকেত সনাক্তকরণ সহ
· ডিস্ট্রিবিউটেড ফাইবার-অপটিক সেন্সিং, যেমন ডিস্ট্রিবিউটেড অ্যাকোস্টিক সেন্সিং (DAS)
· EDFA, DWDM এবং লেজার সিস্টেমে অপটিক্যাল পাওয়ার মনিটরিং
· ফটোনিক্স ল্যাবরেটরি গবেষণা এবং OEM সিস্টেম ইন্টিগ্রেশন
|
প্যারামিটার |
প্রতীক |
অবস্থা |
রেটিং |
ইউনিট |
|
স্যাচুরেশন অপটিক্যাল পাওয়ার |
পিএস |
সিডব্লিউ |
5 |
mW |
|
ফরোয়ার্ড কারেন্ট |
IF |
সিডব্লিউ |
10 (টাইপ) |
এমএ |
|
বিপরীত ভোল্টেজ |
ভিআরপিডি |
সিডব্লিউ |
30 |
V |
|
রিভার্স কারেন্ট |
আইআরপিডি |
সিডব্লিউ |
5 |
এমএ |
|
অপারেটিং তাপমাত্রা |
শীর্ষ |
- |
-40 ~ +85 |
°সে |
|
স্টোরেজ তাপমাত্রা |
টিএস |
- |
-40 ~ +85 |
°সে |
|
প্যারামিটার |
প্রতীক |
পরীক্ষার শর্ত |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
তরঙ্গদৈর্ঘ্য পরিসীমা |
λ |
- |
1100 |
- |
1650 |
nm |
|
প্রতিক্রিয়াশীলতা @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
প্রতিক্রিয়াশীলতা @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
ডার্ক কারেন্ট |
আইডি |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
জংশন ক্যাপাসিট্যান্স |
C |
Vr=5V, f=1MHz, কেস ওপেন |
- |
0.6 |
0.75 |
পিএফ |
|
উত্থানের সময়/পতনের সময় |
টিআর/টিএফ |
Vr=5V, 10~90% |
- |
- |
0.3 |
এনএস |
|
ব্যান্ডউইথ (-3dB) |
BW |
Vr=5V, 50Ω লোড, সীসার দৈর্ঘ্য=6mm, কেস ওপেন |
2.5 |
- |
- |
GHz |
|
কম্পোজিট সেকেন্ড অর্ডার বিট |
সিএসও |
- |
- |
-70 |
- |
dB |
|
কম্পোজিট থার্ড অর্ডার বিট |
সিটিবি |
- |
- |
-80 |
- |
dB |
|
অপারেটিং ভোল্টেজ |
V |
- |
- |
-5 |
- |
V |
|
অপটিক্যাল রিটার্ন লস |
ওআরএল |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
উদাহরণ: BPD-70P10B-FA ( 70m সক্রিয় এলাকা, পিগটেইল টাইপ, 1.0m ফাইবার, টাইপ B পিনআউট, FC/APC সংযোগকারী)
|
মাঠ |
কোড |
বর্ণনা |
|
পণ্য সিরিজ |
বিপিডি |
বক্স ফটোডিওড সিরিজ |
|
সক্রিয় এলাকা |
55/70/3H/অন্যান্য |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; অন্যান্য = প্রথা |
|
পিডি টাইপ |
পি/আর |
P = Pigtailed type; R = আধার প্রকার |
|
ফাইবার দৈর্ঘ্য |
05 / 10 / অন্যান্য |
05 = 0.5 মি; 10 = 1.0 মি; অন্যান্য = কাস্টম দৈর্ঘ্য |
|
পিনআউট |
এ/বি/সি/নাল |
A = Type A; বি = টাইপ বি; সি = টাইপ সি |
|
সংযোগকারী |
এফএ/এসএ/এফসি/এসসি/এসটি/অন্যান্য |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; অন্যান্য = প্রথা |
|
উপাদান |
নাল/সি/এম/পি |
শূন্য = ডিফল্ট; সি = সিরামিক; M = metal; পি = প্লাস্টিক |
দ্রষ্টব্য: পিগটেল দৈর্ঘ্য এবং ফিক্সড-কার্ড বিন্যাস কাস্টমাইজ করা যেতে পারে। পণ্য গঠন, আকার, অপটিক্যাল পরামিতি, এবং প্রক্রিয়া প্রযুক্তি প্রয়োজনীয়তা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে।
উত্তর: প্রধান পার্থক্য হল প্যাকেজ ডিজাইন এবং সিস্টেম ইন্টিগ্রেশন। কোঅ্যাক্সিয়াল পিগটেইল ডিটেক্টর InGaAs পিন ফটোডিওডকে একটি ফাইবার পিগটেলের সাথে একটি হারমেটিক কোক্সিয়াল প্যাকেজে সংহত করে, একটি সরাসরি ফাইবার সংযোগ এবং CATV রিসিভার এবং অপটিক্যাল পরীক্ষার সরঞ্জামগুলির মতো অ্যাপ্লিকেশনগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি কার্যক্ষমতা প্রদান করে। TO5/TO46 ফটোডিওড অপটিক্যাল উইন্ডোর সাথে মেটাল-ক্যান প্যাকেজ ব্যবহার করে এবং বাহ্যিক অপটিক্যাল কাপলিং এর প্রয়োজন হয়, যা তাদেরকে মুক্ত-স্থান সনাক্তকরণ এবং অপটিক্যাল শক্তি পরিমাপের জন্য আরও উপযুক্ত করে তোলে।
উত্তর: পিগটেইল সংস্করণে সরাসরি অপটিক্যাল সংযোগের জন্য একটি স্থায়ীভাবে সংযুক্ত ফাইবার রয়েছে, যখন রিসেপ্ট্যাকল সংস্করণটি সুবিধাজনক সংযোগ এবং প্রতিস্থাপনের জন্য একটি বিচ্ছিন্নযোগ্য ফাইবার ইন্টারফেস প্রদান করে। পছন্দটি মূলত সিস্টেম ইন্টিগ্রেশনের প্রয়োজনীয়তার উপর নির্ভর করে: পিগটেইল প্যাকেজগুলি স্থির OEM ইনস্টলেশনের জন্য উপযুক্ত, যখন রিসেপ্ট্যাকল প্যাকেজগুলি পরীক্ষা এবং পরীক্ষাগার সরঞ্জামগুলির জন্য সুবিধাজনক।
উত্তর: আপনার অপটিক্যাল বিমের আকার, কাপলিং স্কিম এবং লক্ষ্য শনাক্তকরণ ব্যান্ডউইথের উপর ভিত্তি করে সক্রিয় ক্ষেত্রের ব্যাস বেছে নেওয়া উচিত। ছোট সক্রিয় এলাকা ব্যাস কম জংশন ক্যাপ্যাসিট্যান্স এবং উচ্চ গতির প্রতিক্রিয়া দেয়, যেখানে বড় -এরিয়া চিপগুলি উচ্চতর অপটিক্যাল-সংগ্রহ দক্ষতা এবং শিথিল প্রান্তিককরণ সহনশীলতা প্রদান করে। ফাইবার-কাপল্ড সিস্টেমের জন্য, মাঝারি আকারের বিকল্পগুলি যেমন 70 um ব্যান্ডউইথ এবং প্রান্তিককরণ অক্ষাংশের মধ্যে একটি ভাল ট্রেড-অফ অর্জন করতে পারে।
· 1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড
· 5 মিমি InGaAs পিন ফটোডিওড TO5
· সিলিকন ফটোডিওড TO46
· C-ব্যান্ড এর্বিয়াম-ডোপড ফাইবার বুস্টার অ্যামপ্লিফায়ার
· ফটোডিওড পরিচালনা করার সময় যথাযথ ESD সুরক্ষা পদ্ধতি অনুসরণ করুন, কারণ InGaAs পিন ফটোডিওডগুলি হল ESD-সংবেদনশীল ডিভাইস।
· খালি আঙুল দিয়ে ফাইবার এন্ড-ফেস বা অপটিক্যাল কানেক্টর স্পর্শ করা এড়িয়ে চলুন।
· ডেটাশিটে নির্দিষ্ট সর্বোচ্চ রেটিং অতিক্রম করবেন না।
· ফাইবার বেণীতে অতিরিক্ত বাঁকানো বা যান্ত্রিক চাপ এড়িয়ে চলুন।
