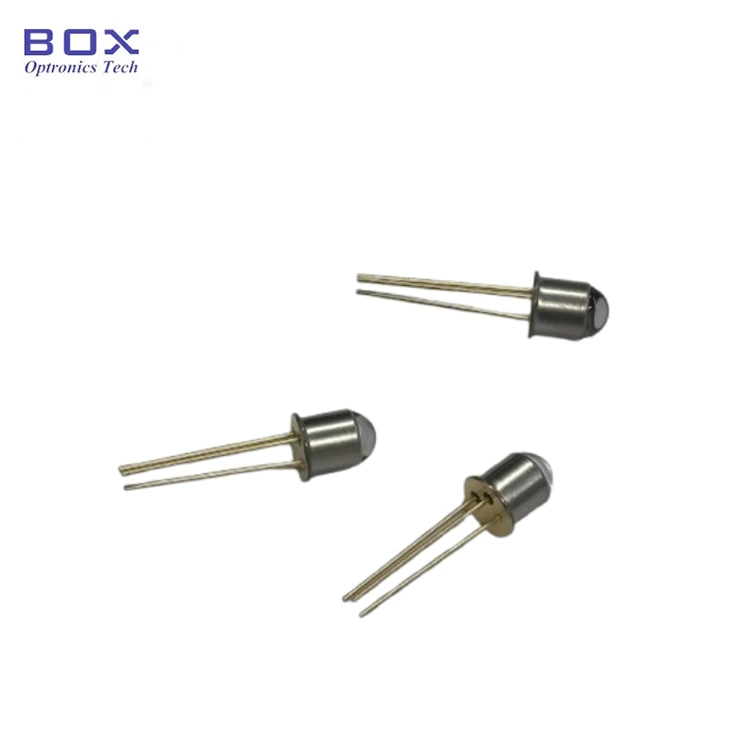

1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

পণ্য ওভারভিউ - 1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

বক্স অপট্রোনিক্সের 1mm অ্যাক্টিভ এরিয়া InGaAs PIN ফটোডিওড (মডেল: BPD-1STO46B-BL এবং BPD-1STO46B-FW) হল একটি কমপ্যাক্ট, উচ্চ-সংবেদনশীল InGaAs পিন ফটোডিটেক্টর যা 50 থেকে 90 মিলিমিটার রেঞ্জের কাছাকাছি-ইনফ্রারেড অপটিক্যাল সনাক্তকরণের জন্য ডিজাইন করা হয়েছে। একটি 1 মিমি ব্যাস সক্রিয় এলাকা সহ, এটি আলো সংগ্রহের ক্ষমতা, কাপলিং সহনশীলতা এবং অপটিক্যাল শক্তি পরিমাপ, ফাইবার অপটিক ইন্সট্রুমেন্টেশন এবং অপটিক্যাল মনিটরিং অ্যাপ্লিকেশনগুলির জন্য সনাক্তকরণ কার্যক্ষমতার একটি সুষম সমন্বয় প্রদান করে।

দুটি TO46 প্যাকেজ কনফিগারেশন উপলব্ধ: BPD-1STO46B-BL একটি বল লেন্স উইন্ডো সহ ফোকাসড বা ফাইবার-কাপল্ড অপটিক্যাল সিগন্যাল সহ উন্নত কাপলিং দক্ষতার জন্য এবং BPD-1STO46B-FW একটি ফ্ল্যাট উইন্ডো সহ ফ্রি-স্পেস অপটিক্যাল সনাক্তকরণের জন্য এবং অ্যাপ্লিকেশনের জন্য একটি আন্তঃফলা পরিকল্পনার প্রয়োজন। উভয় সংস্করণ নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশন জন্য hermetic TO46 ধাতু প্যাকেজিং বৈশিষ্ট্য.

মূল বৈশিষ্ট্য- 1mm সক্রিয় এলাকা InGaAs PIN ফটোডিওড

· 1 মিমি সক্রিয় এলাকার ব্যাস

· বিস্তৃত বর্ণালী প্রতিক্রিয়া পরিসীমা: 900nm-1650nm

· উচ্চ দায়বদ্ধতা: 0.9A/W সাধারণত 1310nm, 0.95A/W 1550nm

· কম গাঢ় কারেন্ট এবং কম জংশন ক্যাপাসিট্যান্স

· কম্প্যাক্ট TO46 হারমেটিক মেটাল প্যাকেজ

· দুটি উইন্ডো বিকল্প: উন্নত কাপলিং দক্ষতার জন্য বল লেন্স (BL), ফাঁকা স্থান সনাক্তকরণের জন্য ফ্ল্যাট উইন্ডো (FW)

সাধারণ অ্যাপ্লিকেশন-1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

· অপটিক্যাল পাওয়ার মিটার এবং অপটিক্যাল পাওয়ার মনিটরিং সিস্টেম

· ফাইবার অপটিক পরীক্ষা এবং পরিমাপের সরঞ্জাম

· EDFA এবং অপটিক্যাল এমপ্লিফায়ার পাওয়ার মনিটরিং

· NIR স্পেকট্রোস্কোপি এবং অপটিক্যাল সেন্সিং সিস্টেম

· মুক্ত স্থান অপটিক্যাল সনাক্তকরণ অ্যাপ্লিকেশন

· অপটিক্যাল কম্পোনেন্ট চরিত্রায়ন এবং ক্রমাঙ্কন

· ফটোনিক্স ইন্সট্রুমেন্টেশন এবং OEM ইন্টিগ্রেশন

পণ্যের স্পেসিফিকেশন -1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

পরম সর্বোচ্চ রেটিং (TC = 25°C)

ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (TC = 25°C)

প্যাকেজ এবং পিন সংজ্ঞা -1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

প্যাকেজের ধরন: TO46 হারমেটিক মেটাল প্যাকেজ

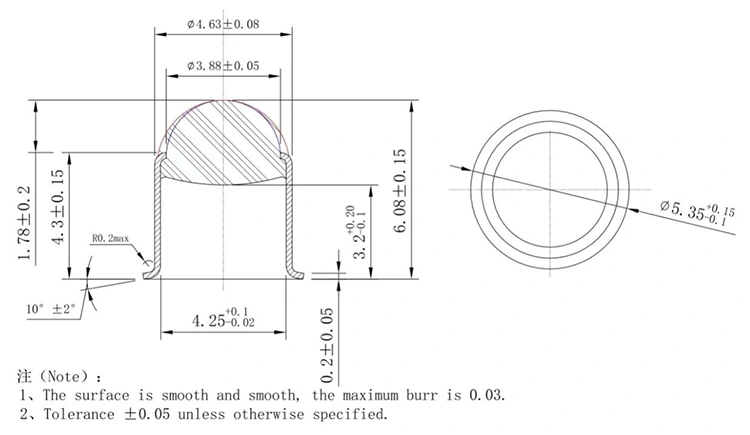

বল লেন্স:

সমতল জানালা:

অর্ডার তথ্য -1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

মডেল নামকরণ

BPD - X X থেকে XX - X - X

উদাহরণ: BPD-1STO46B-FW

ডেটাশিট -1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

BPD-1STO46B-BL

BPD-1STO46B-FW

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন: BL (বল লেন্স) এবং FW (ফ্ল্যাট উইন্ডো) সংস্করণের মধ্যে পার্থক্য কী?

উত্তর: BPD-1STO46B-BL এ একটি বল লেন্সের উইন্ডো রয়েছে যা 1mm সক্রিয় এলাকায় ঘটনা আলো ফোকাস করে অপটিক্যাল কাপলিং দক্ষতা উন্নত করে। এটি ফাইবার-কাপলড অপটিক্যাল সিগন্যাল, ফোকাসড বিম এবং উচ্চতর কাপলিং সহনশীলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেমন অপটিক্যাল পাওয়ার পরিমাপ এবং ফাইবার অপটিক পরীক্ষার সরঞ্জাম।

BPD-1STO46B-FW অপটিক্স ফোকাস না করেই একটি ফ্ল্যাট অপটিক্যাল উইন্ডো বৈশিষ্ট্যযুক্ত করে, যেখানে মুক্ত স্থান অপটিক্যাল সনাক্তকরণ এবং পরিমাপ অ্যাপ্লিকেশনগুলির জন্য একটি সরাসরি অপটিক্যাল ইন্টারফেস প্রদান করে যেখানে মূল বিম প্রোফাইল বজায় রাখা গুরুত্বপূর্ণ।

উভয় সংস্করণ একই InGaAs পিন ফটোডিওড চিপ এবং TO46 হারমেটিক প্যাকেজ ব্যবহার করে, যখন অপটিক্যাল উইন্ডো কনফিগারেশন কাপলিং পদ্ধতি এবং অ্যাপ্লিকেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।

প্রশ্ন: এই 1 মিমি InGaAs ফটোডিওডটি কোন তরঙ্গদৈর্ঘ্যের পরিসীমা সনাক্ত করতে পারে?

উত্তর: এই InGaAs PIN ফটোডিওড 900nm থেকে 1650nm পর্যন্ত একটি বিস্তৃত কাছাকাছি-ইনফ্রারেড বর্ণালী প্রতিক্রিয়া পরিসীমা প্রদান করে, যা 1310nm এবং 1550nm যোগাযোগ ব্যান্ড সহ সাধারণত ব্যবহৃত অপটিক্যাল তরঙ্গদৈর্ঘ্যকে কভার করে। 1310nm (0.9A/W টিপিক্যাল) এবং 1550nm (0.95A/W টিপিক্যাল) এ রেসপনসিভিটি নির্দিষ্ট করা হয়েছে। এটি অপটিক্যাল পাওয়ার পরিমাপ, লেজার মনিটরিং, অপটিক্যাল সেন্সিং এবং নির্ভরযোগ্য এনআইআর সনাক্তকরণের প্রয়োজন যন্ত্র অ্যাপ্লিকেশনের জন্য উপযুক্ত।

প্রশ্ন: সর্বনিম্ন অর্ডার পরিমাণ (MOQ) কি?

উত্তর: 1mm InGaAs PIN ফটোডিওড TO46-এর MOQ হল 1pc৷ আমরা নমনীয় অর্ডার পরিমাণ সমর্থন করি, R&D-এর জন্য একক ইউনিট থেকে শুরু করে যন্ত্র উত্পাদন এবং OEM প্রোগ্রামগুলির জন্য বড় ভলিউম পর্যন্ত প্রোটোটাইপিং।

প্রশ্ন: আমি কি এই 1mm অ্যাক্টিভ এরিয়া InGaAs PIN ফটোডিওডের একটি ফাইবার পিগটেইল সংস্করণ পেতে পারি?

উঃ হ্যাঁ। Box Optronics সরাসরি ফাইবার সংযোগের জন্য সংযোগকারী বিকল্পগুলির সাথে ফাইবার পিগটেইলযুক্ত InGaAs ফটোডিওড মডিউলও প্রদান করে। এই মডিউলগুলি একটি কমপ্যাক্ট প্যাকেজে ফাইবার কাপলিং সহ InGaAs ফটোডিওড চিপকে একীভূত করে, অপটিক্যাল যন্ত্র এবং ফাইবার অপটিক সিস্টেমে OEM একীকরণের জন্য উপযুক্ত।

সম্পর্কিত পণ্য -1 মিমি সক্রিয় এলাকা InGaAs পিন ফটোডিওড

· কোএক্সিয়াল পিগটেইলড InGaAs পিন ফটোডিওড ডিটেক্টর

· 2 মিমি InGaAs পিন ফটোডিওড TO5 (মডেল BPD-2STO5B-FW)

· 3মিমি InGaAs পিন ফটোডিওড TO5 (মডেল BPD-3STO5B-FW)

· 5 মিমি InGaAs পিন ফটোডিওড TO5 (মডেল BPD-5STO5B-FW)
