1mm InGaAs পিন ফটোডিওড TO46

পণ্যের সংক্ষিপ্ত বিবরণ - 1mm InGaAs পিন ফটোডিওড TO46

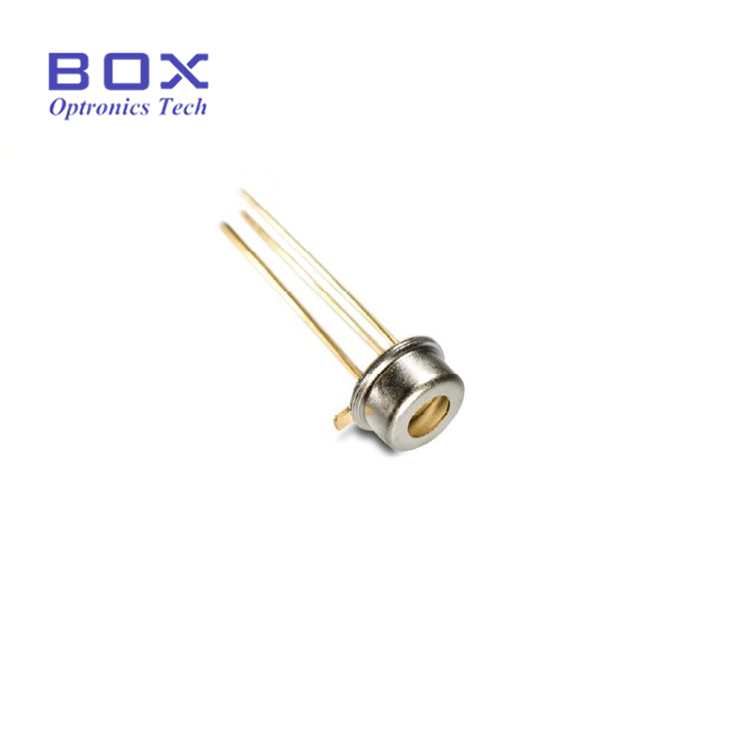

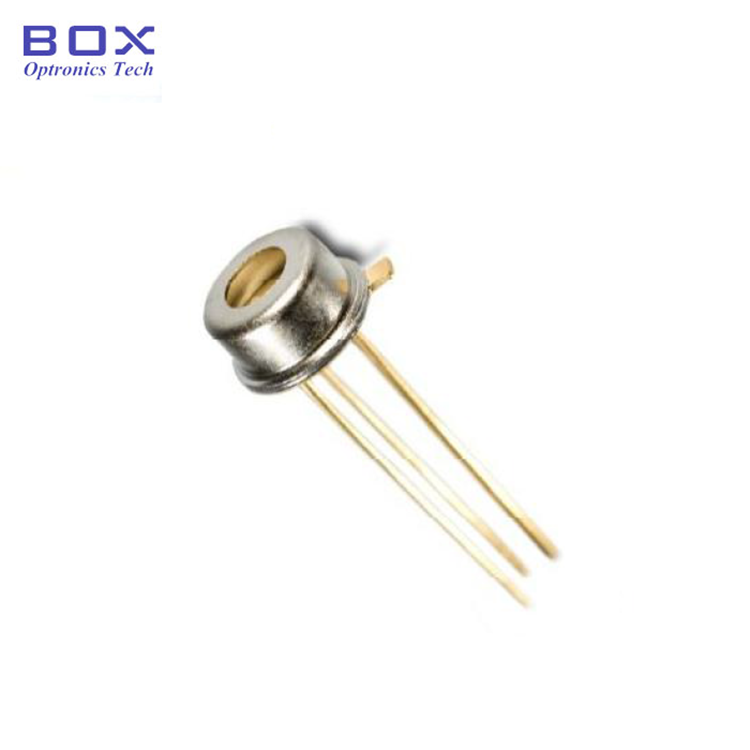

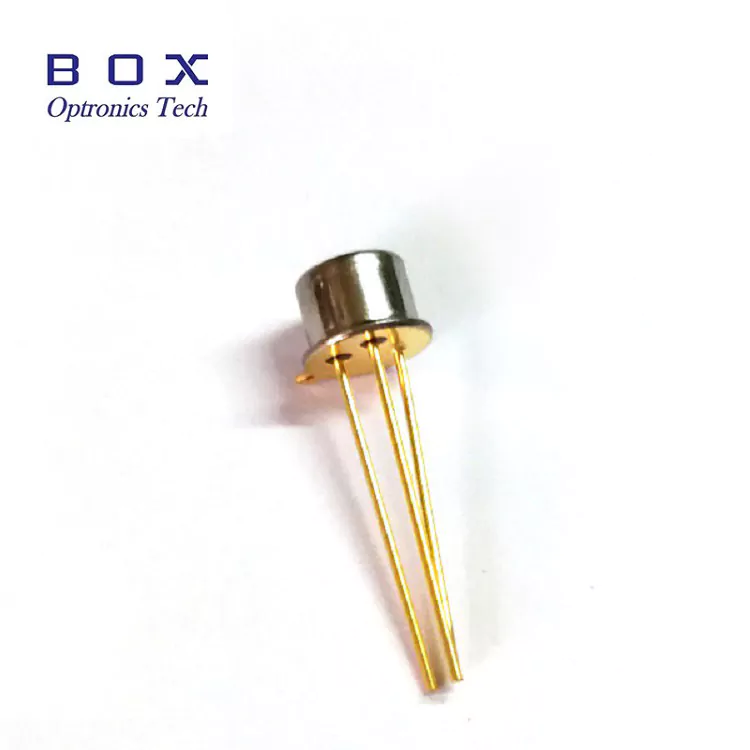

বক্স অপট্রোনিক্সের 1mm InGaAs পিন ফটোডিওড (মডেল BPD-1STO46B-FW) হল একটি উচ্চ-কর্মক্ষমতা সম্পন্ন InGaAs ফটোডিটেক্টর যা কাছাকাছি-ইনফ্রারেড (NIR) সনাক্তকরণ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। একটি পিন ডায়োড কাঠামোর বৈশিষ্ট্যযুক্ত, এটি 900-1650nm তরঙ্গদৈর্ঘ্যের পরিসরে ঘটনা অপটিক্যাল শক্তিকে উচ্চ রৈখিকতা এবং সংবেদনশীলতার সাথে একটি আনুপাতিক ফটোকারেন্টে রূপান্তরিত করে। একটি 1 মিমি ব্যাস সক্রিয় এলাকা সমন্বিত. একটি ফ্ল্যাট অপটিক্যাল উইন্ডো সহ একটি হারমেটিক TO46 ধাতু ক্যানে প্যাকেজ করা, ফটোডিওড যান্ত্রিকভাবে শক্তিশালী, শিল্প এবং পরীক্ষাগারের অবস্থার দাবিতে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে। এই বৈশিষ্ট্যগুলি এটিকে অপটিক্যাল পাওয়ার মনিটরিং, ফাইবার অপটিক পরীক্ষা পরিমাপ, লেজার সনাক্তকরণ এবং এনআইআর স্পেকট্রোস্কোপির জন্য একটি চমৎকার পছন্দ করে তোলে।

মূল বৈশিষ্ট্য- 1mm InGaAs PIN ফটোডিওড TO46

• সক্রিয় এলাকার ব্যাস: দক্ষ আলো সংগ্রহের জন্য 1 মিমি

• বিস্তৃত বর্ণালী প্রতিক্রিয়া পরিসর: 900nm থেকে 1650nm

• উচ্চ দায়বদ্ধতা: 0.9A/W সাধারণত 1310nm, 0.95A/W 1550nm

• আল্ট্রা-লো ডার্ক কারেন্ট, কম জংশন ক্যাপাসিট্যান্স

• উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থিতিশীলতা

• হারমেটিক TO46 ফ্ল্যাট-উইন্ডো ধাতব প্যাকেজ

• সহজে মাউন্ট করার জন্য স্ট্যান্ডার্ড TO-CAN কনফিগারেশন

সাধারণ অ্যাপ্লিকেশন-1 মিমি InGaAs পিন ফটোডিওড TO46

• অপটিক্যাল পাওয়ার মিটার এবং অপটিক্যাল পাওয়ার মনিটরিং মডিউল

• ফাইবার অপটিক পরীক্ষা এবং পরিমাপের সরঞ্জাম

• টেলিকম সিস্টেমে অপটিক্যাল সিগন্যাল সনাক্তকরণ এবং পাওয়ার মনিটরিং

• নিয়ার-ইনফ্রারেড (NIR) স্পেকট্রোস্কোপি এবং বিশ্লেষণাত্মক যন্ত্র

• লেজার পাওয়ার মনিটরিং এবং কন্ট্রোল সিস্টেম

• অপটিক্যাল অ্যাটেনুয়েটর ক্রমাঙ্কন এবং চরিত্রায়ন

• ফটোনিক্স ল্যাবরেটরিতে গবেষণা এবং উন্নয়ন

• অপটিক্যাল মডিউল ইন্টিগ্রেশন এবং ফোটোনিক সাবসিস্টেম ডেভেলপমেন্ট

প্রযুক্তিগত স্পেসিফিকেশন-1 মিমি InGaAs পিন ফটোডিওড TO46

পরম সর্বোচ্চ রেটিং (TC = 25°C)

ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য (TC = 25°C)

পণ্যের বিবরণ- 1mm InGaAs PIN ফটোডিওড TO46

একটি InGaAs পিন ফটোডিওড কি?

একটি InGaAs পিন ফটোডিওড হল একটি উচ্চ-সংবেদনশীলতা সেমিকন্ডাক্টর ডিটেক্টর যা কাছাকাছি-ইনফ্রারেড (NIR) অপটিক্যাল সনাক্তকরণের জন্য ডিজাইন করা হয়েছে। একটি P-I-N অর্ধপরিবাহী কাঠামোর উপর ভিত্তি করে, এটি চমৎকার রৈখিকতা এবং স্থিতিশীলতার সাথে ঘটনা ফোটনকে ফটোকারেন্টে রূপান্তর করে।

900nm থেকে 1700nm পর্যন্ত অপারেটিং, InGaAs ফটোডিওডগুলি অপটিক্যাল কমিউনিকেশন ব্যান্ড এবং SWIR অঞ্চল জুড়ে উচ্চ প্রতিক্রিয়া প্রদান করে, যা ফাইবার অপটিক টেস্টিং, অপটিক্যাল পাওয়ার মনিটরিং, স্পেকট্রোস্কোপি এবং সেন্সিং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

1mm সক্রিয় এলাকা বর্ধিত আলো সংগ্রহের ক্ষমতা এবং উন্নত কাপলিং সহনশীলতা প্রদান করে, সংবেদনশীলতা, প্রান্তিককরণ নমনীয়তা এবং সনাক্তকরণ গতির মধ্যে একটি চমৎকার ভারসাম্য প্রদান করে।

পারফরম্যান্স হাইলাইট-1 মিমি InGaAs পিন ফটোডিওড TO46

• উচ্চ প্রতিক্রিয়াশীলতা এবং কোয়ান্টাম দক্ষতা

• আল্ট্রা-লো ডার্ক কারেন্ট

• কম ক্যাপাসিট্যান্স এবং দ্রুত প্রতিক্রিয়া

• ওয়াইড স্পেকট্রাল কভারেজ

• হারমেটিক TO46 প্যাকেজ

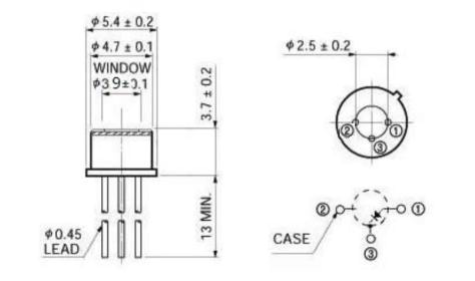

প্যাকেজ ডাইমেনশন এবং পিন ডেফিনিশন-1 মিমি InGaAs পিন ফটোডিওড TO46

প্যাকেজের ধরন: TO46 হারমেটিক মেটাল ক্যান, ফ্ল্যাট উইন্ডো (TO-CAN 3-পিন)

ক্যান ব্যাস: φ5.4 ± 0.2 মিমি (বাহ্যিক), φ4.7 ± 0.1 মিমি (অভ্যন্তরীণ)

উইন্ডো ব্যাস: φ3.9 ± 0.1 মিমি

পিন কনফিগারেশন (নীচের দৃশ্য):পিন 1 = অ্যানোড (পি-সাইড), পিন 2 = কেস (GND), পিন 3 = ক্যাথোড (এন-সাইড)

তথ্য অর্ডার

মডেল নামকরণ

BPD - X X থেকে XX - X - X

উদাহরণ: BPD-1STO46B-FW

ডেটাশিট-1 মিমি InGaAs পিন ফটোডিওড TO46

ডেটাশিট

সীসা সময়

• স্ট্যান্ডার্ড ইউনিট (ইন-স্টক মডেল): 3~5 কার্যদিবস

• মানক উত্পাদন: 10~15 কার্যদিবস

• ভলিউম অর্ডার: প্রোডাকশন শিডিউলের জন্য অনুগ্রহ করে যোগাযোগ করুন

• আন্তর্জাতিক শিপিং: ~5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)

• দ্রুত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ

অপারেশন নোট এবং হ্যান্ডলিং - 1 মিমি InGaAs পিন ফটোডিওড TO46

• ফটোডিওড হল ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সংবেদনশীল ডিভাইস — সর্বদা যথাযথ ESD সুরক্ষা ব্যবহার করুন

• দূষণ এবং ESD ক্ষতি রোধ করতে খালি আঙুল দিয়ে সরাসরি লিড স্পর্শ করা এড়িয়ে চলুন

• ইলেক্ট্রোস্ট্যাটিক স্রাবের ক্ষতি রোধ করতে ইএসডি-নিরাপদ প্যাকেজিং বা পরিবাহী ট্রেতে অব্যবহৃত ডিভাইসগুলি সংরক্ষণ করুন
