এটি একটি 1550nm 3kHz আল্ট্রা-ন্যারো লাইনউইথ ফাইবার লেজার গ্রহণ করে এর্বিয়াম-ডোপড ফাইবার DFB লেজার গহ্বর গঠন, CW আউটপুট সহ শক্তি 50/100/200/500/1000mW ঐচ্ছিক, 3dB ব্যান্ডউইথ 3kHz কম, তরঙ্গদৈর্ঘ্য মোড হপিং ছাড়া স্থিতিশীল. এটি বেঞ্চটপ এবং মডুলার কনফিগারেশন সমর্থন করে সিস্টেমের জন্য একটি RS232 যোগাযোগ ইন্টারফেস এবং পর্যবেক্ষণ সফ্টওয়্যার সহ ইন্টিগ্রেশন বিতরণ সেন্সিং এবং তাই জন্য উপযুক্ত.
|
প্যারামিটার |
ইউনিট |
সাধারণ |
মন্তব্য |
|
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1550±0.1 |
1540~1570 (কাস্টমাইজড) |
|
|
ধীর তাপমাত্রা টিউনিং পরিসীমা |
nm |
±0.1 |
|
|
|
আউটপুট শক্তি |
mW |
50/100/200/500/1000 |
|
|
|
স্পেকট্রাল লাইনউইথ@3dB |
kHz |
<3 |
20dB লাইনউইথ / 20 |
|
|
সাইড মোড দমন অনুপাত |
dB |
≥60 |
|
|
|
তরঙ্গদৈর্ঘ্যের অস্থিরতা |
MHz |
≤±25 |
|
|
|
ওয়ার্কিং মোড |
— |
সিডব্লিউ |
একটানা আলো |
|
|
ক্ষমতার অস্থিরতা (স্বল্পমেয়াদী 15 মিনিট) |
dB |
≤ ±0.02 |
সমতা ≤ ±0.5% |
|
|
ক্ষমতার অস্থিরতা (দীর্ঘমেয়াদী 8 ঘন্টা) |
dB |
≤ ±0.05 |
সমতা ≤ ±1.2% |
|
|
ফাইবার টাইপ |
— |
SMF-28 |
এলোমেলো মেরুকরণ |
|
|
— |
PM1550 (PER>23dB) |
রৈখিক মেরুকরণ |
||
|
পিগটেল সংযোগকারী প্রকার |
— |
এফসি/এপিসি |
কাস্টমাইজযোগ্য |
|
|
মাত্রা |
50/100/200mW |
মিমি |
255(W)×285(D)×115(H) |
B1: বেঞ্চটপ |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: বেঞ্চটপ |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: মডিউল |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: মডিউল |
||
|
পাওয়ার সাপ্লাই |
V |
100~240V AC, <30W |
বেঞ্চটপ |
|
|
DC 12V, 24W |
মডিউল |
|||
|
কমিউনিকেশন ইন্টারফেস |
— |
DB9 মহিলা(RS232) |
|
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5~+35 |
|
|
|
স্টোরেজ তাপমাত্রা |
℃ |
-40 ~ +85 |
|
|
● বর্ণালী লাইনউইথ ≤3 KHz;
● অল-ফাইবার DFB অনুরণিত গহ্বর;
● তরঙ্গদৈর্ঘ্য মোড হপিং ছাড়া স্থিতিশীল;
● DB9 মহিলা(RS232) সহজে একীকরণের জন্য যোগাযোগ।
● লিডার;
● অ্যাকোস্টিক সেন্সর, হাইড্রোফোন;
● ফাইবার অপটিক ডিস্ট্রিবিউটেড সেন্সিং।

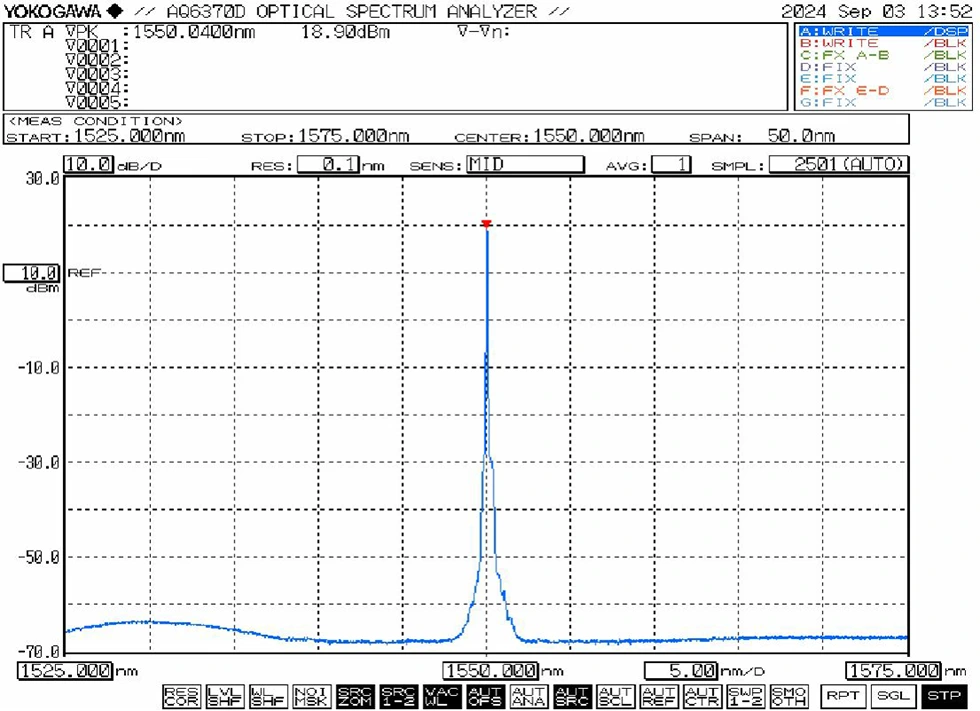

● সাধারণ বর্ণালী: 1550nm

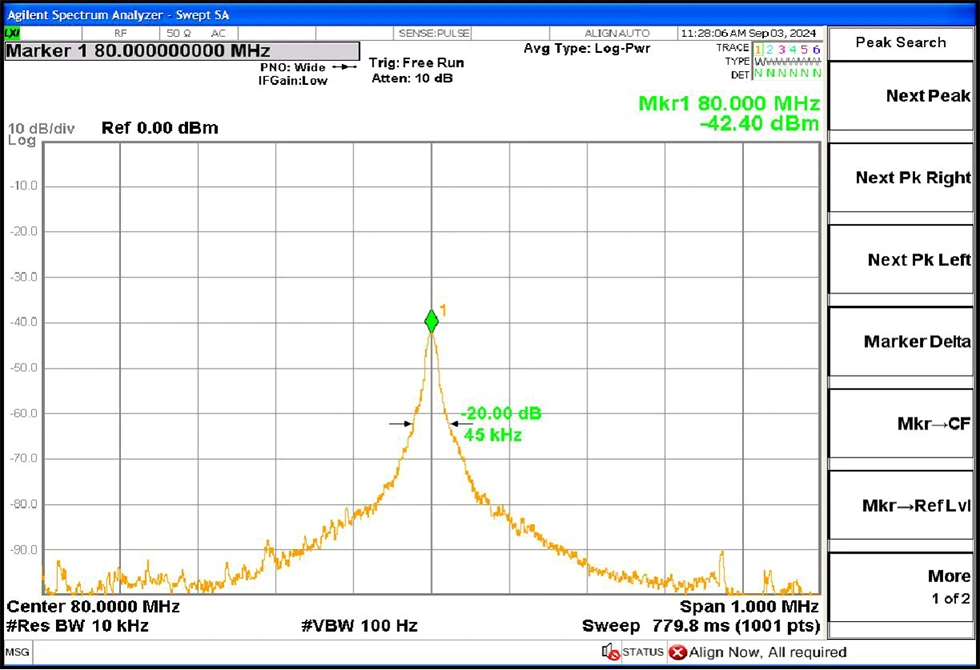

● সাধারণ লাইনউইথ: 3dB বর্ণালী লাইনউইথ≤3 KHz (সমান 20dB লাইনউইথ / 20)

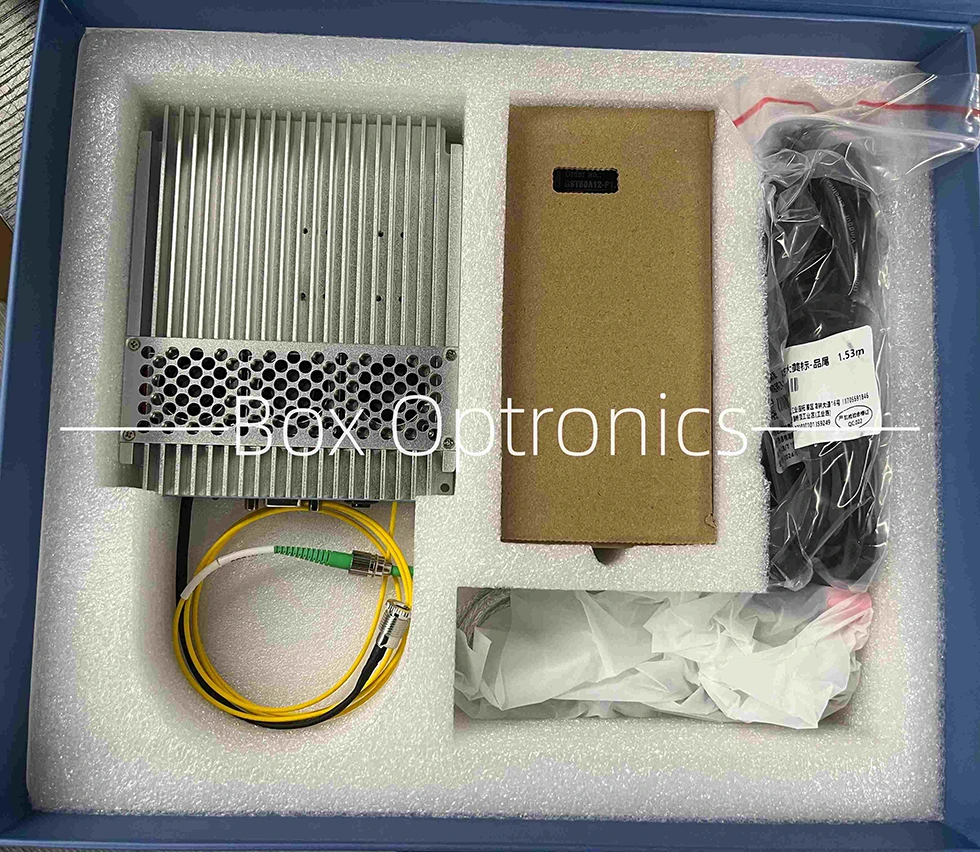

● প্যাকেজিং উদাহরণ

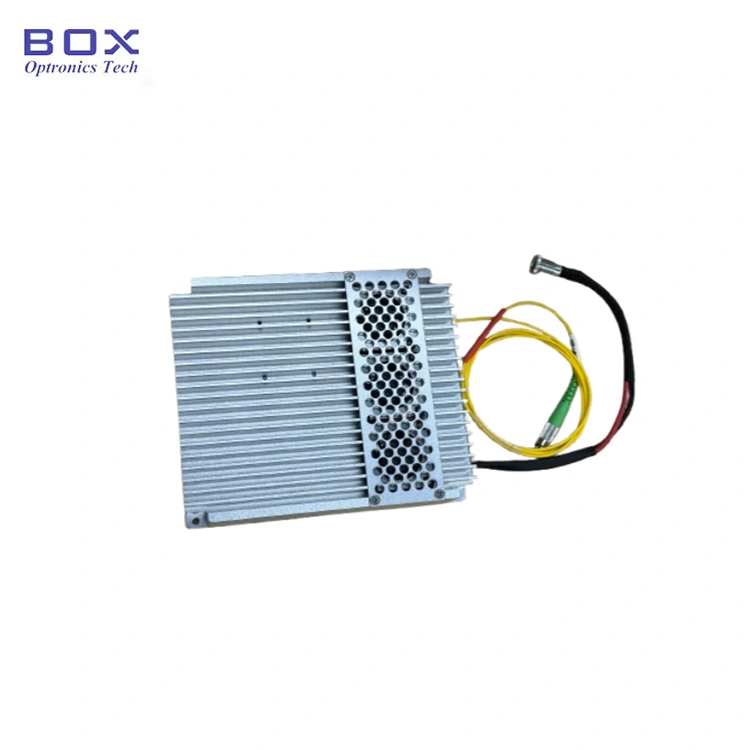

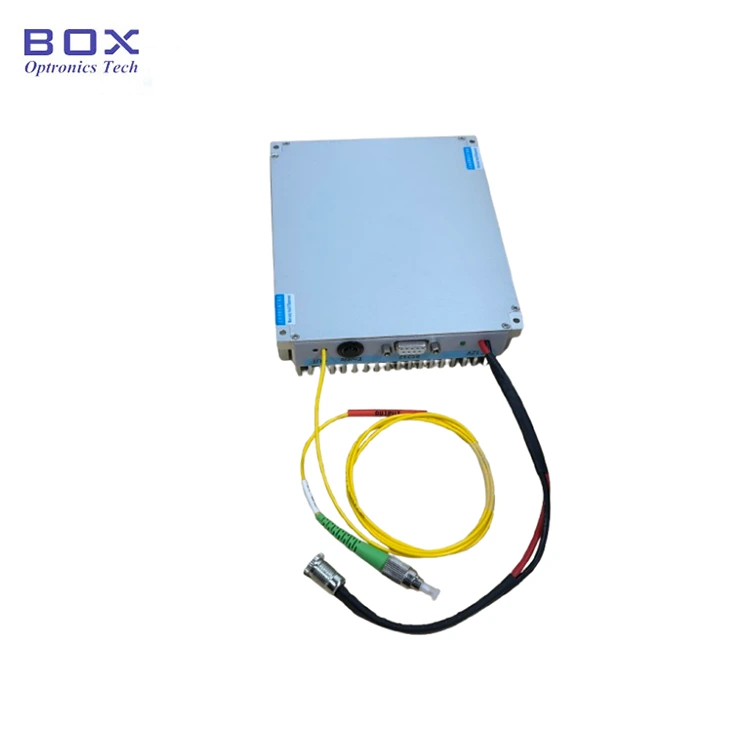

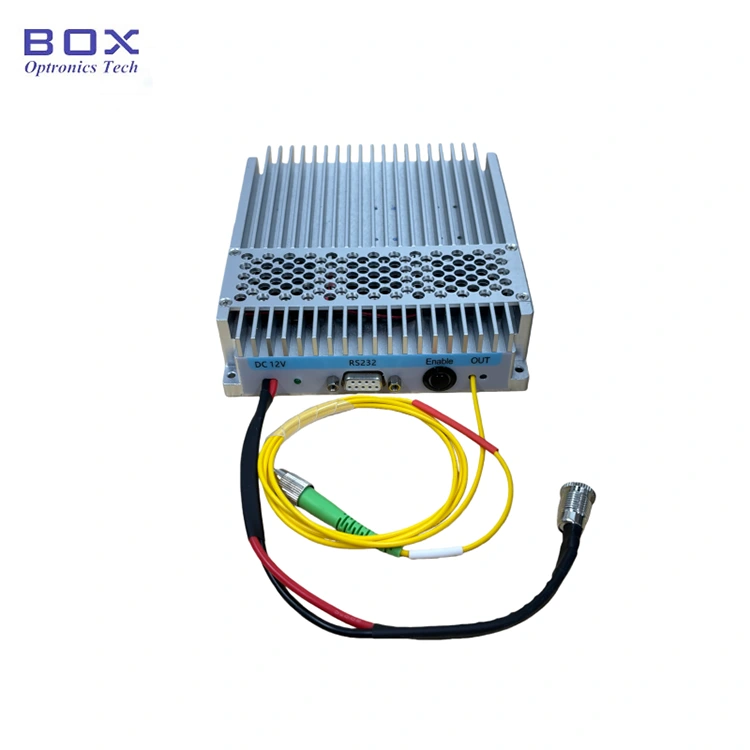

1. চেহারা: মডিউলটিতে একটি পাওয়ার সংযোগকারী, পাওয়ার সূচক, RS232 রয়েছে যোগাযোগ ইন্টারফেস, আউটপুট অ্যাক্টিভেশন সুইচ, এবং লেজার আউটপুট ফাইবার পোর্ট।
2. ক্ষমতা সরবরাহ: পাওয়ার পোর্ট একটি আদর্শ DC5.5×2.1mm ইন্টারফেস ব্যবহার করে। শুধুমাত্র মূল মিলিত পাওয়ার অ্যাডাপ্টার ব্যবহার করুন (DC5V বা DC12V)। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। একটি U-আকৃতির একটি সুইচ পাওয়ার সাপ্লাই সংযোগের জন্য সংযোগকারী পাওয়ার তারের উপর উপলব্ধ ক্রয়ের সময় অনুরোধ।
3. সংযোগ করা ফাইবার অপটিক জাম্পার: থেকে ডাস্ট ক্যাপ সরান ফাইবার সংযোগকারী, দূষণ বা ক্ষতির জন্য শেষ মুখটি পরীক্ষা করুন এবং নিশ্চিত করুন অন্যান্য ফাইবার ডিভাইস বা পরীক্ষার সরঞ্জামের সাথে সংযোগ করার আগে পরিচ্ছন্নতা। জন্য উচ্চ-শক্তি মডেল, ফিউশন splicing সুপারিশ করা হয়.
4. সংযোগ করা একটি হোস্ট কম্পিউটারে মডিউল: অন্তর্ভুক্ত ব্যবহার করুন USB-RS232 সিরিয়াল ডাটা ক্যাবল কম্পিউটারে মডিউল সংযোগ করতে। ইনস্টল করুন যোগাযোগ সক্ষম করতে উত্সর্গীকৃত সিরিয়াল ড্রাইভার (উৎপাদক দ্বারা সরবরাহিত)। ড্রাইভার ব্যতীত, হোস্ট সফ্টওয়্যারটি মডিউলের সাথে সংযোগ করতে পারে না।

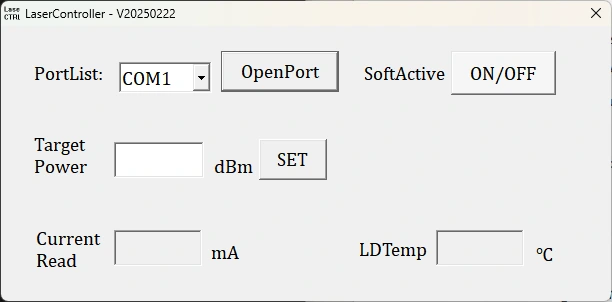

5. সফ্টওয়্যার: হোস্ট সফ্টওয়্যার অনুমতি দেয় আউটপুট শক্তি সামঞ্জস্য এবং মাধ্যমে লেজার আউটপুট নিয়ন্ত্রণ "SoftActive" বোতাম। সফ্টওয়্যার সেট পাম্প বর্তমান, আউটপুট প্রদর্শন করে শক্তি, এবং তাপমাত্রা পর্যবেক্ষণ অবস্থা।
6. প্যারামিটার মেমরি: সেটিংস এবং সফ্টওয়্যারের মাধ্যমে কনফিগার করা স্ট্যাটাস স্বয়ংক্রিয়ভাবে মডিউলে সংরক্ষিত হয় অভ্যন্তরীণ মেমরি। পরামিতি না থাকলে কোনো হোস্ট কম্পিউটার সংযোগের প্রয়োজন নেই পরিবর্তন প্রয়োজন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
শক্তি সামঞ্জস্যযোগ্য (ঐচ্ছিক) |
ফাইবার টাইপ |
মাত্রা |
|
এনএলএফএল |
-XXXX |
-XX |
-এক্স |
-XX |
-এক্স |
|
সংকীর্ণ লাইনউইথ ফাইবার লেজার |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
টি: শক্তি সামঞ্জস্যযোগ্য |
SM:SMF-28e PM:PM1550 |
B1/B2:বেঞ্চটপ M31/M70 : মডিউল |
যেমন: NLFL-1550-50-T-SM-M
(অর্ডারের তথ্য: 1550nm 3kHz আল্ট্রা-ন্যারো লাইনউইথ ফাইবার লেজার, 50mW আউটপুট পাওয়ার, পাওয়ার অ্যাডজাস্টেবল, এসএম ফাইবার, মডিউল প্যাকেজ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 15 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
1. অপারেশন নোট এবং রক্ষণাবেক্ষণ-1550nm 3kHz আল্ট্রা-ন্যারো লাইনউইথ ফাইবার লেজার
● প্রতিরোধ করতে ফাইবার সংযোগকারীর ঘন ঘন প্লাগিং/আনপ্লাগিং এড়িয়ে চলুন ধুলো জমে এবং শেষ মুখের ক্ষতি।
● একটি লিন্ট-মুক্ত মুছা দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং একটি দিয়ে পরিদর্শন করুন৷ সংযোগের আগে ফাইবার এন্ড-ফেস ডিটেক্টর। সর্বদা ফাইবার সংযোগ/বিচ্ছিন্ন করুন শেষ মুখ জ্বলন এড়াতে ক্ষমতা ছাড়া. ধুলো ক্যাপ সঙ্গে অব্যবহৃত সংযোগকারী ক্যাপ.
● একটি শুষ্ক, আর্দ্রতা-মুক্ত পরিবেশে সরঞ্জাম সংরক্ষণ করুন৷
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
