1. 1030nm এর পরিচিতি 200mW 100KHz DFB বাটারফ্লাই লেজার ডায়োড
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্য বিবরণ
6. তথ্য অর্ডার
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা
এটি একটি 1030nm 200mW 100KHz DFB বাটারফ্লাই লেজার ডায়োড, +/-2nm তরঙ্গদৈর্ঘ্য সহনশীলতা, একটি 14-পিন স্ট্যান্ডার্ড প্রজাপতি প্যাকেজ, এবং PM980 ফাইবার। এটি একটি উচ্চ আউটপুট শক্তি এবং একটি সংকীর্ণ লাইনউইথ এবং বৈশিষ্ট্যযুক্ত TEC এবং থার্মিস্টরকে একীভূত করে। অপটিক্যাল সেন্সিং এবং ইমেজিং জন্য উপযুক্ত. দয়া করে ESD সুরক্ষার অধীনে এটি ব্যবহার করুন।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
PO |
TL=25℃ |
— |
200 |
— |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
TL=25℃ |
— |
45 |
70 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
অপারেটিং বর্তমান |
আইওপি |
POP=200mW(CW) |
— |
300 |
500 |
এমএ |
|
রেখার প্রস্থ |
Δλ |
— |
— |
30 |
100 |
KHz |
|
সাইড মোড দমন অনুপাত |
এসএমএসআর |
— |
— |
40 |
— |
dB |
|
মেরুকরণ বিলুপ্তি অনুপাত |
ইআর |
— |
18 |
— |
— |
dB |
|
Temp.wavelength সহগ |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
এমপিডি দায়বদ্ধতা |
IMON/POP |
@-5V বায়াস ভোল্টেজ |
1 |
— |
30 |
μA/mW |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 ফাইবার বেণী;
● 200mW উচ্চ আউটপুট শক্তি;
● 100kHz সরু লাইনউইথের নিচে;
● 14-পিন TEC, থার্মিস্টর এবং সহ BTF প্যাকেজ মনিটর PD.
● লিডার;
● ফাইবার অপটিক সেন্সিং;
● স্পেকট্রোস্কোপি;
● লেজারের জন্য বীজের উৎস।

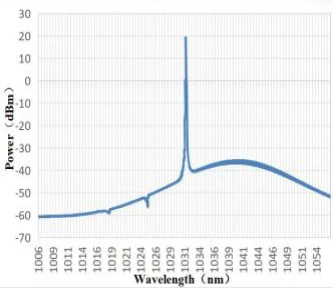

● সাধারণ বর্ণালী: 1030nm, +/-2nm তরঙ্গদৈর্ঘ্য সহনশীলতা।

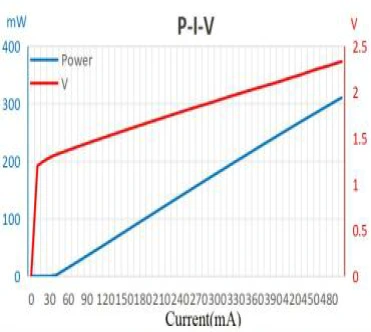

● PIV-1030nm 200mW 100KHz DFB বাটারফ্লাই লেজার ডায়োড

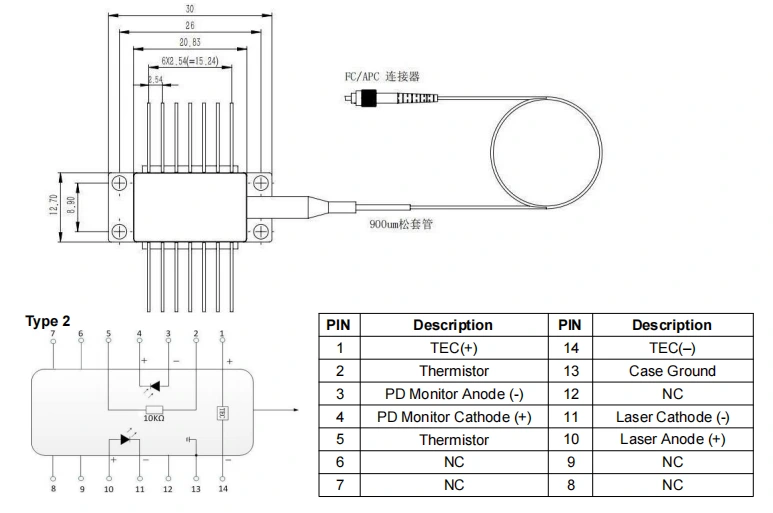

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি)-1030nm 200mW 100KHz DFB বাটারফ্লাই লেজার ডায়োড
● FAQ
(1) স্রোত সামঞ্জস্য করে তরঙ্গদৈর্ঘ্য পরিবর্তন করা কি সম্ভব? পরিসীমা কি?
--হ্যাঁ। বর্তমান তরঙ্গদৈর্ঘ্য সহগ হল 0.01 nm/mA, এবং তাপমাত্রা তরঙ্গদৈর্ঘ্য সহগ হল 0.1 nm/℃। WL সামঞ্জস্যযোগ্য পরিসীমা প্রায় ~কেন্দ্র WL+/- 1 nm।
(2) বেণীর দৈর্ঘ্য কত?
--1.2+/-0.1 মিটার।
(3) শক্তি নিয়ন্ত্রণ পরিসীমা কি?
--10~100%
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএনএলডি |
-XXX |
-XX |
XX |
-XX |
X |
|
সংকীর্ণ লাইনউইথ লেজার ডায়োড |
1030: 1030nm |
2H: 200mW |
পিএম: PM980
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
শূন্য: টাইপ 2 পাম্প পিন |
যেমন: BNLD-1030-2HPM-FA
(অর্ডারের তথ্য: 1030nm 200mW 100KHz DFB বাটারফ্লাই লেজার ডায়োড, PM980 ফাইবার, FC/APC সংযোগকারী, পাম্প পিন সহ)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● লেজার বিকিরণ বিপদ: যখন ডিভাইস অপারেশন চলছে, এটি একটি উচ্চ-তীব্রতা লেজার রশ্মি নির্গত করে। সরাসরি তাকাবেন না ফাইবার এন্ড-ফেস, কারণ এটি চোখের আঘাতের কারণ হতে পারে।
● ESD সুরক্ষা: এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল। অতএব, কঠোর বিরোধী স্ট্যাটিক সুরক্ষা ব্যবস্থা আবশ্যক প্যাকেজিং, পরিবহন এবং ব্যবহারের সময় মেনে চলতে হবে। উপরন্তু, সতর্কতা পাওয়ার-সাপ্লাই বৃদ্ধি রোধ করার জন্য নেওয়া উচিত, কারণ তা করতে ব্যর্থতার ফল হতে পারে ডিভাইসের স্থায়ী ক্ষতিতে (যেমন, সঠিক সরঞ্জামের গ্রাউন্ডিং নিশ্চিত করা এবং একটি অ্যান্টি-স্ট্যাটিক কব্জির চাবুক পরেন)।
● ফাইবার এবং ডিভাইস হ্যান্ডলিং: অপটিক্যাল ফাইবারগুলি ভঙ্গুর। ফাইবার ব্যবহার করে ডিভাইস টানবেন না। সন্নিবেশ করার সময় বা তার সকেট থেকে ডিভাইস অপসারণ, চাপ প্রয়োগ বা টান না ডিভাইস হাউজিং পিছনে হাতা. সংযোগকারী দিয়ে সজ্জিত ডিভাইসের জন্য, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই একই সাথে উত্তোলন করা হয়েছে তা নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময়।
● পিন সোল্ডারিং প্রয়োজনীয়তা: যদি পিন সোল্ডার করা দরকার, সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ দিন নিম্নলিখিত: সোল্ডারিং প্রক্রিয়া চলাকালীন, ডিভাইসটি একটি শক্তিহীন অবস্থায় থাকতে হবে রাষ্ট্র, এবং সোল্ডারিং লোহা সঠিকভাবে গ্রাউন্ড করা আবশ্যক।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
