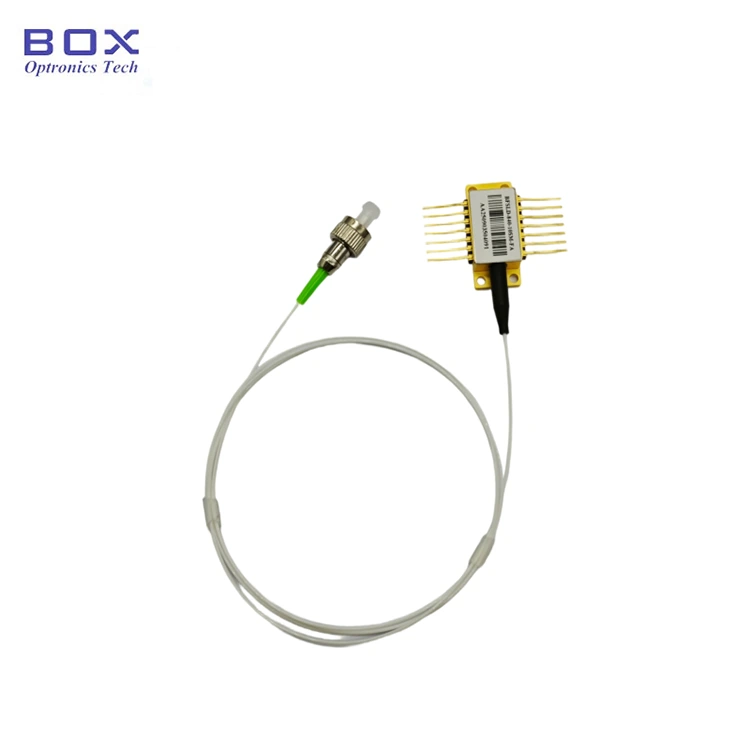

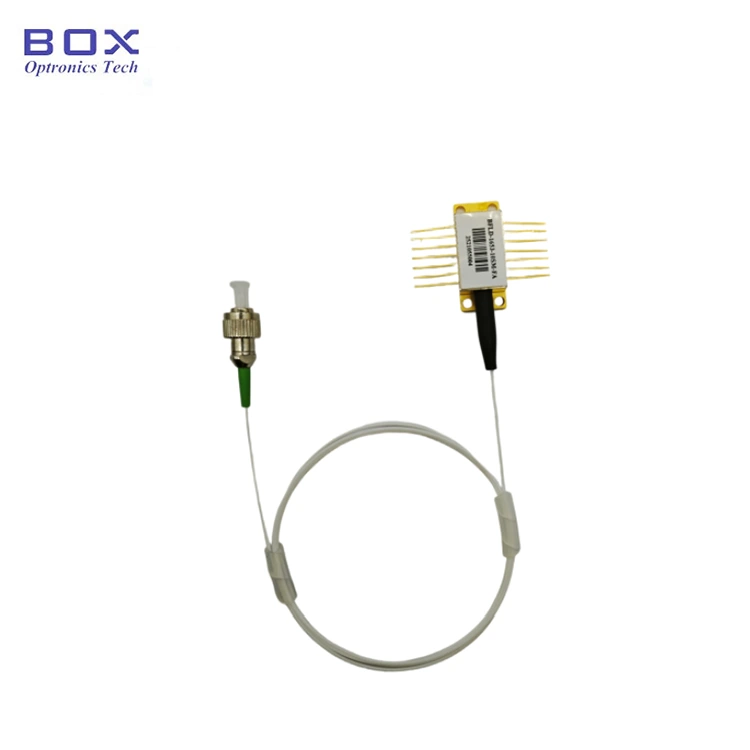

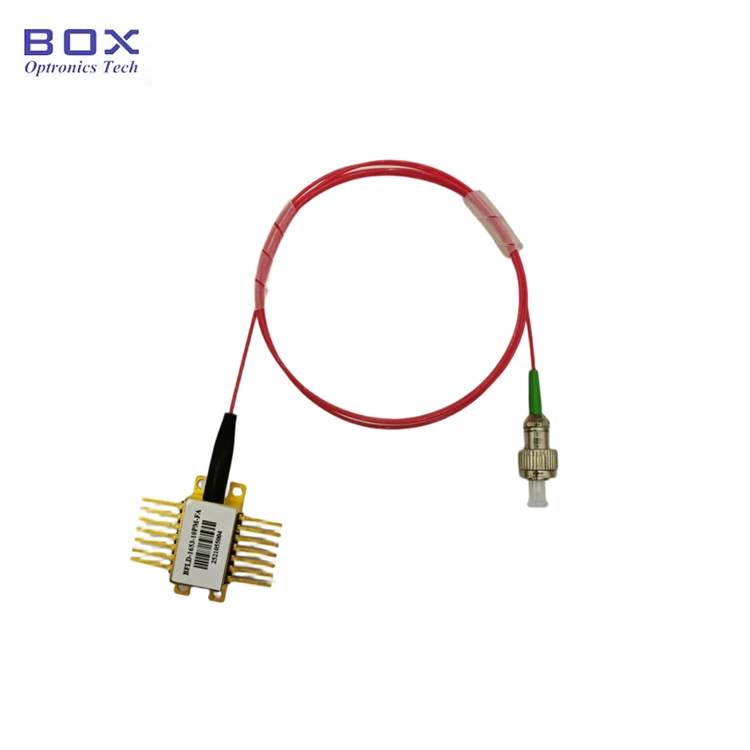

1310nm DFB 100KHz BTF ন্যারো লাইনউইথ লেজার হল একটি Lidar, বায়ু রাডার, অপটিক্যাল অ্যাপ্লিকেশনের জন্য ডিজাইন করা উচ্চ-কর্মক্ষমতা লেজার ফাইবার সেন্সিং, এবং সুসংগত যোগাযোগ। এটি পর্যন্ত একটি আউটপুট শক্তি বৈশিষ্ট্য 100mW, 100kHz-এর কম একটি 3dB ব্যান্ডউইথ এবং একটি নিম্ন প্রান্তিক প্রবাহ। SM/PM ফাইবার, প্রশস্ত অপারেটিং তাপমাত্রা এবং উচ্চ নির্ভরযোগ্যতার সাথে ঐচ্ছিক। দয়া করে ESD সুরক্ষার অধীনে ব্যবহার করুন এবং ড্রাইভের বর্তমান এবং তাপমাত্রা নিয়ন্ত্রণ করুন কঠোরভাবে, এবং overcurrent ক্ষতি এড়াতে.
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
কেন্দ্র তরঙ্গদৈর্ঘ্য |
λc |
TL=15～35℃ CW |
1305 |
1310 |
1315 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
PO |
- |
100 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
TL=25℃ |
- |
- |
40 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
PO = 10mW (CW) |
- |
- |
2.5 |
V |
|
অপারেটিং বর্তমান |
আইওপি |
PO = 10mW (CW) |
- |
700 |
800 |
এমএ |
|
বর্ণালী লাইনউইথ |
LW |
FWHM |
- |
- |
100 |
KHz |
|
এমপিডি দায়বদ্ধতা |
IMON/POP |
- |
1 |
- |
30 |
μA/mW |
|
সাইড-মোড দমন অনুপাত |
এসএমএসআর |
সিডব্লিউ |
40 |
- |
- |
dB |
|
অপটিক্যাল বিচ্ছিন্নতা |
- |
-10 < TC < +70℃ |
40 |
- |
- |
dB |
|
TEC তাপমাত্রা সেট করুন |
টি.এস |
- |
15 |
- |
35 |
℃ |
|
থার্মিস্টর কারেন্ট |
আইটিসি |
- |
- |
- |
0.5 |
এমএ |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
TL = 25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
TEC বর্তমান |
আইটিইসি |
TL = 25℃, TC = 70℃ |
- |
- |
1.5 |
A |
|
TEC ভোল্টেজ |
ভিটিইসি |
TL = 25℃, TC = 70℃ |
- |
- |
3.5 |
V |
|
TEC ক্ষমতা |
ΔT |
Tc = 70℃ |
- |
- |
50 |
℃ |
|
তরঙ্গদৈর্ঘ্য প্রবাহ (EOL) |
△λ |
25 বছরের বেশি পরীক্ষা করা হয়েছে জীবনকাল |
- |
- |
±0.1 |
nm |
|
তরঙ্গদৈর্ঘ্য তাপমাত্রা সহগ |
Δλ/ΔT |
TEC তাপমাত্রা 15℃ থেকে 35℃ |
- |
0.1 |
- |
nm/℃ |
|
তরঙ্গদৈর্ঘ্য বর্তমান মডুলেশন সহগ |
আইটিআর |
200-800mA |
0.2 |
- |
0.4 |
GHz/mA |
● SMF-28e অথবা PM1310 বেণী;
● আউটপুট পাওয়ার >100mW
● সংকীর্ণ লাইনউইথ <100KHz;
● 14-পিন TEC সহ BTF প্যাকেজ, অপটিক্যাল আইসোলেটর, এবং মনিটর PD.
● লিডার;
● বায়ু রাডার;
● অপটিক্যাল ফাইবার সেন্সিং;
● সুসংগত যোগাযোগ।

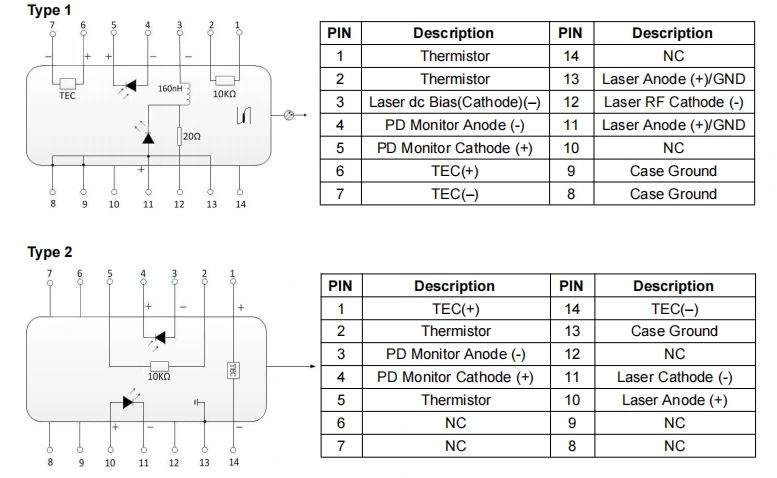

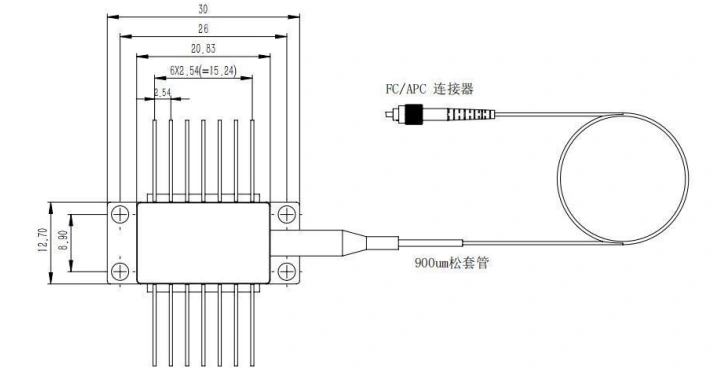

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট:মিমি)-1310nm DFB 100KHz বিটিএফ ন্যারো লাইন প্রস্থ লেজার
● FAQ
(1) স্রোত সামঞ্জস্য করে তরঙ্গদৈর্ঘ্য পরিবর্তন করা কি সম্ভব? পরিসীমা কি?
--হ্যাঁ। বর্তমান তরঙ্গদৈর্ঘ্য সহগ হল 0.01 nm/mA, এবং তাপমাত্রা তরঙ্গদৈর্ঘ্য সহগ হল 0.1 nm/℃। WL সামঞ্জস্যযোগ্য পরিসীমা প্রায় ~কেন্দ্র WL+/- 1 nm
(2) লাইনের প্রস্থ কত? আপনি কি একটি সাধারণ লাইন প্রস্থ LD প্রদান করেন?
--3dB লাইনের প্রস্থ 100kHz-এর কম। MHz-স্তরের LD উপলব্ধ।
(3) শক্তি নিয়ন্ত্রণ পরিসীমা কি?
--10~100%
(4) আপনি একটি প্রতিরক্ষামূলক ফাইবার টিউব এবং ফাইবার সংযোগকারী প্রদান করেন?
--হ্যাঁ। 900um আলগা টিউব এবং FC/APC, SC/APC, বা অন্যান্য সংযোগকারী হয় ঐচ্ছিক
|
নাম |
তরঙ্গদৈর্ঘ্য |
রেখা প্রস্থ |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএনএলডি |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
সংকীর্ণ লাইনউইথ LD |
1310 :1310 এনএম |
1:100kHz |
1H: 100mW |
SM:SMF28e পিএম :PM1310
|
এফএ: এফসি/এপিসি অন্যান্য |
শূন্য: প্রকার 1 2: টাইপ 2 |
যেমন: BNLD-1310-11HPM-FA
(অর্ডারের তথ্য: 1310nm DFB 100KHz BTF ন্যারো লাইন প্রস্থ লেজার, 100mW আউটপুট পাওয়ার, পিএম ফাইবার সহ, এফসি/এপিসি সংযোগকারী, টাইপ1 পিন-আউট)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● পাওয়ার-আপ প্রক্রিয়া চলাকালীন, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, যেমন এই চিপ ক্ষতির ঝুঁকি. পরিবর্তে, বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন চিপের থ্রেশহোল্ডের কাছাকাছি, এবং তারপর ধীরে ধীরে স্রোতকে ছোট করে বাড়ান পছন্দসই স্তরে পৌঁছানো পর্যন্ত বৃদ্ধি।
● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
