660nm FP বাটারফ্লাই লেজার ডায়োড

সূচিপত্র

1. 660nm এর পরিচিতি FP বাটারফ্লাই লেজার ডায়োড

2. প্রযুক্তিগত বিশেষ উল্লেখ

3. পণ্য বৈশিষ্ট্য

4. সাধারণ অ্যাপ্লিকেশন

5. পণ্য বিবরণ

6. তথ্য অর্ডার

7. ডেটাশিট এবং টেস্টশিট

8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

9. সীসা সময়

10. অপারেশন নোট

11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

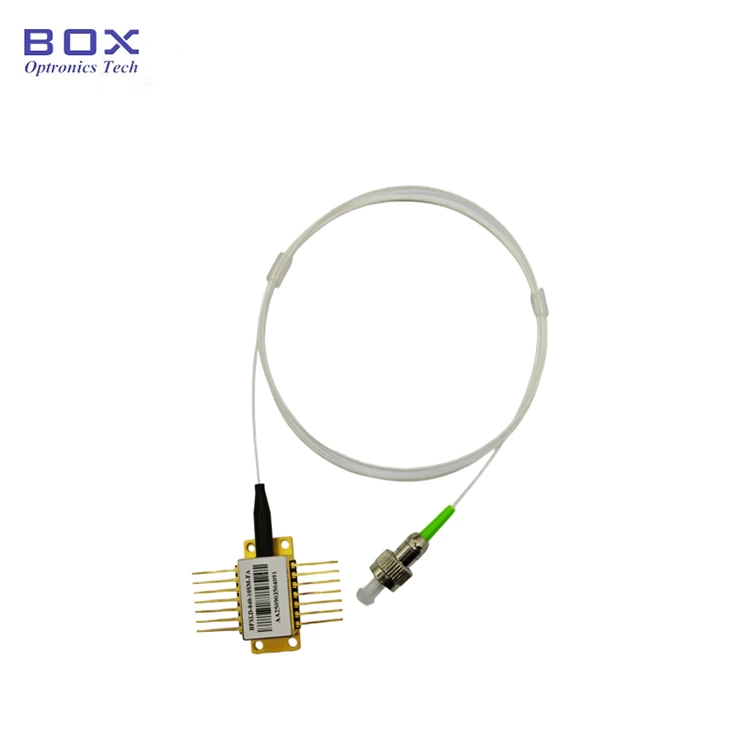

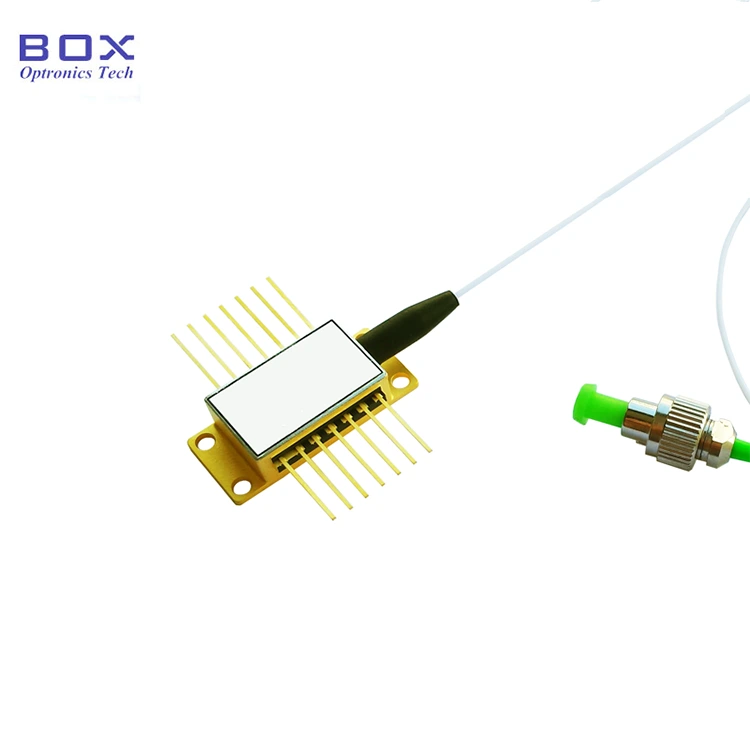

পণ্য পরিচিতি

এটি একটি 14-পিন সহ একটি 660nm FP বাটারফ্লাই লেজার ডায়োড প্রজাপতি প্যাকেজ। এটি একটি Fabry-Perot লেজার ডায়োড। এটি 30mW পর্যন্ত বৈশিষ্ট্যযুক্ত আউটপুট শক্তি এবং একটি অন্তর্নির্মিত TEC এবং থার্মিস্টার। ফাইবার টাইপ SM630-HP হতে পারে ফাইবার ড্রাইভার সার্কিট সহ মডিউল/বেঞ্চটপ প্যাকেজ ঐচ্ছিক। অপটিক্যাল তন্তু ভঙ্গুর হয়; ফাইবার ব্যবহার করে উপাদানগুলি টানবেন না।

পণ্য স্পেসিফিকেশন

পণ্য বৈশিষ্ট্য

● SM 630-HP ফাইবার বেণী;

● CW আউটপুট শক্তি 30mW পর্যন্ত;

● 14-পিন TEC, থার্মিস্টর সহ BTF প্যাকেজ;

● দৃশ্যমান লাল আলো।

পণ্য অ্যাপ্লিকেশন

● জৈবপ্রযুক্তি;

● চিকিৎসা চিকিৎসা;

● অপটিক্যাল যন্ত্র।

পণ্যের বিবরণ

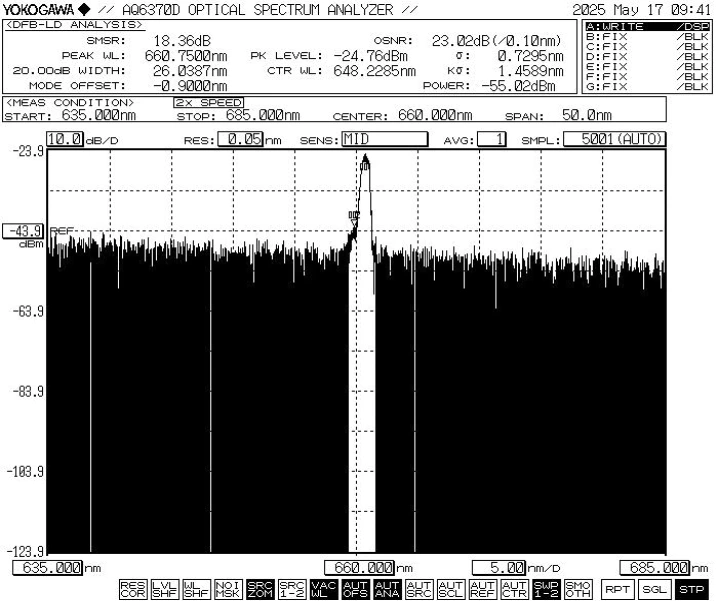

● সাধারণ বর্ণালী:

● স্ট্যান্ডার্ড আনুষাঙ্গিক

*স্বতন্ত্র ডিভাইস; বিল্ট-ইন ড্রাইভার নেই (ড্রাইভার সহ মডিউল প্যাকেজ সার্কিট ঐচ্ছিক)।

অর্ডার দিচ্ছে তথ্য

যেমন: BFLD-F660-30SM-FA

(অর্ডার তথ্য: 660nm FP বাটারফ্লাই লেজার ডায়োড, 30mW আউটপুট শক্তি, এসএম ফাইবার সহ, এফসি/এপিসি সংযোগকারী, পাম্প পিন)।

অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com

ডেটাশিট এবং টেস্টশিট

ডেটাশিট

টেস্টশিট

উদ্ধৃতি শর্তাবলী এবং পেমেন্ট

● উদ্ধৃতির শর্তাবলী

(1) EXW:

আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।

(2) DAP:

আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য

● অর্থপ্রদানের শর্তাবলী

পেপ্যাল ​​এবং টি/টি উপলব্ধ।

সীসা সময়

উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)

আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.

অপারেশন নোট

● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।

● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।

● প্রতিরোধ করতে পণ্যের অপারেটিং সার্কিটের স্থায়িত্ব যাচাই করুন নাড়ি স্রোত দ্বারা সৃষ্ট ক্ষতি.

● ডিভাইস ব্যবহার করার সময়, কঠোরভাবে অপারেটিং ভোল্টেজ এবং মেনে চলুন ডেটাশিটে উল্লেখ করা বর্তমান রেঞ্জ। মূল পরামিতি — Ith সহ (থ্রেশহোল্ড কারেন্ট), আইওপি ম্যাক্স (সর্বোচ্চ অপারেটিং কারেন্ট), ভিওপি ম্যাক্স (সর্বোচ্চ অপারেটিং ভোল্টেজ), এবং λc (কেন্দ্র তরঙ্গদৈর্ঘ্য)-কে উল্লেখ করা উচিত বিশেষ করে চালানের সময় প্রদত্ত পরীক্ষার রিপোর্টে। দ্রষ্টব্য: পরম সর্বোচ্চ রেটিং অতিক্রম অপারেশন স্থায়ী ক্ষতি হতে পারে ডিভাইস

● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি

গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা

● ওয়ারেন্টি সময়কাল:

1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।

● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:

বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। তবে বক্স অপট্রোনিক্স নিম্নলিখিত ক্ষেত্রে বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার বজায় রাখে ওয়ারেন্টি সময়কাল:

(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।

(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।

(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।

(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.

(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।

(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।

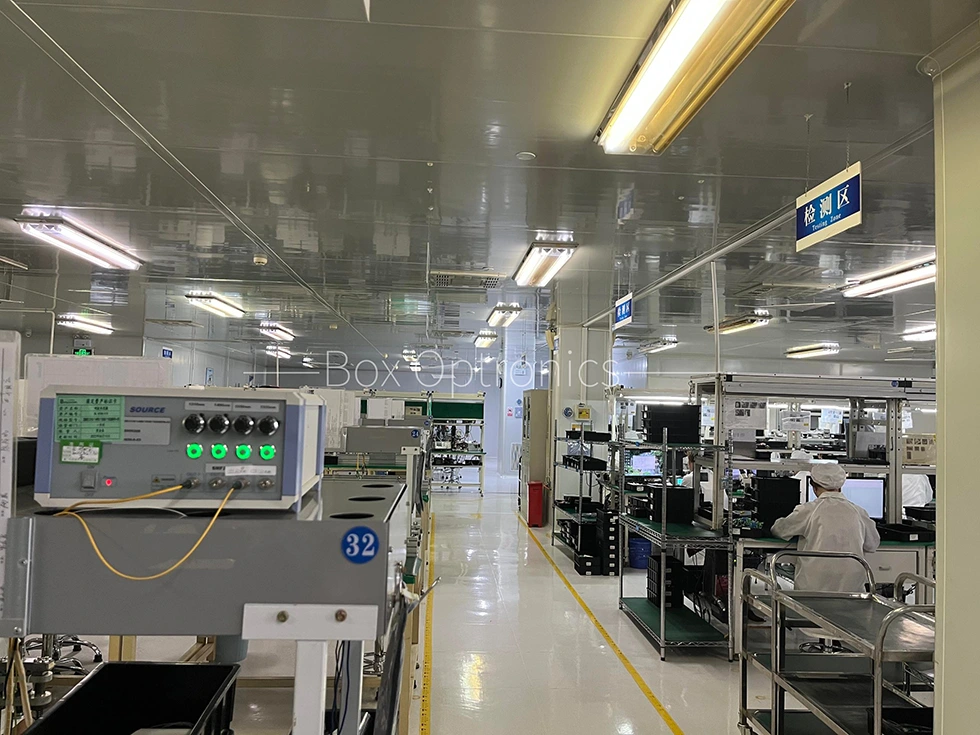

বাস্তব উত্পাদন লাইন
