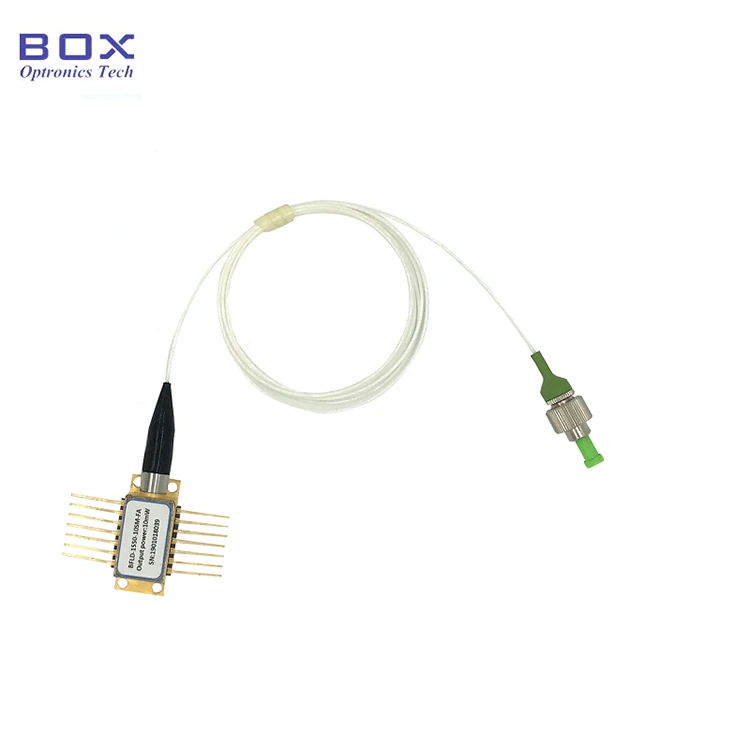

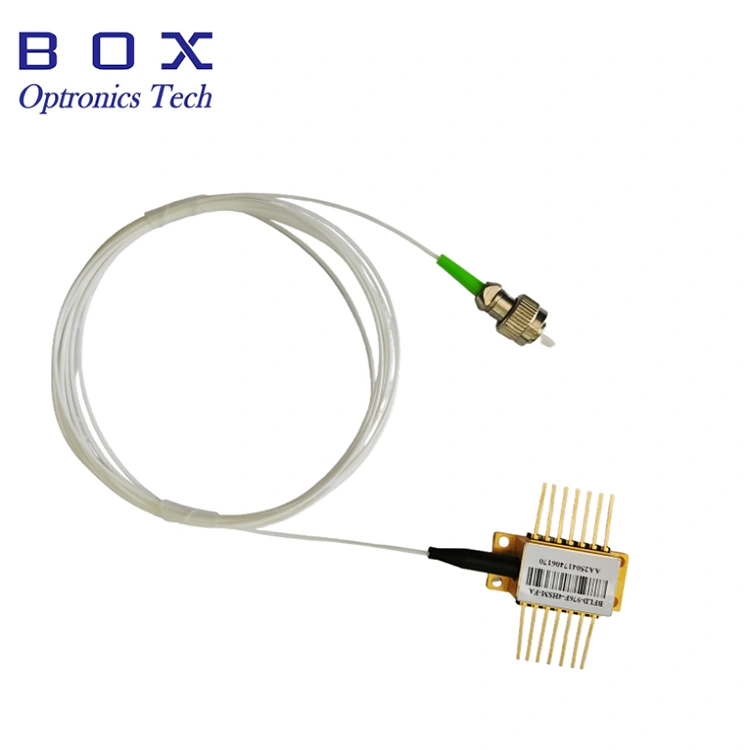

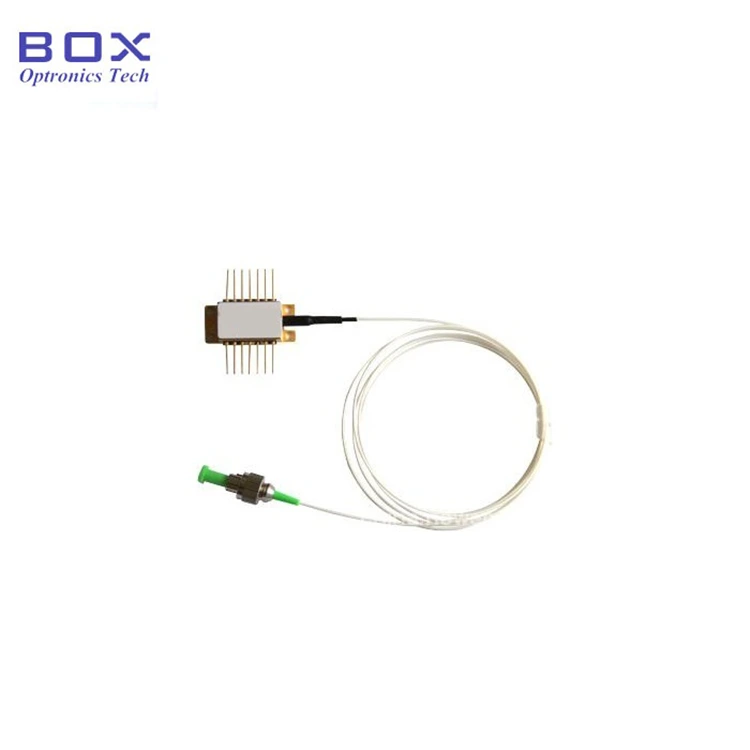

এটি একটি 785nm FP বাটারফ্লাই লেজার ডায়োড, যা বৈশিষ্ট্যযুক্ত 30mW আউটপুট শক্তি. ফাইবার টাইপ হতে পারে SM785-HP বা PM780-HP, এবং TEC, মনিটর ফটোডিওড এবং থার্মিস্টরকে একীভূত করে। দ 900um প্রতিরক্ষামূলক টিউব এবং FC/APC সংযোগকারী ঐচ্ছিক। যদি পিনের প্রয়োজন হয় সোল্ডারিং, সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয় এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। ড্রাইভার সার্কিট সহ একটি মডিউল/বেঞ্চটপ প্যাকেজ, 50mW আউটপুট শক্তি, উপলব্ধ.
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λC |
CW, 25℃ |
780 |
785 |
790 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
- |
30 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
- |
30 |
45 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
- |
150 |
200 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
- |
1.9 |
2.2 |
V |
|
বর্তমান মনিটর |
ইমন |
VRM=5V |
1 |
5 |
10 |
μA |
|
MPD ডার্ক কারেন্ট |
আইডি |
VRM=5V |
- |
- |
50 |
μA |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM785-HP বা PM780-HP ফাইবার;
● আউটপুট পাওয়ার আপ 30mW থেকে;
● 14-পিন TEC, থার্মিস্টর এবং সহ BTF প্যাকেজ মনিটর PD.
● আলোর উৎস;
● ফাইবার অপটিক সেন্সিং সিস্টেম;
● উপাদান প্রক্রিয়াকরণ.

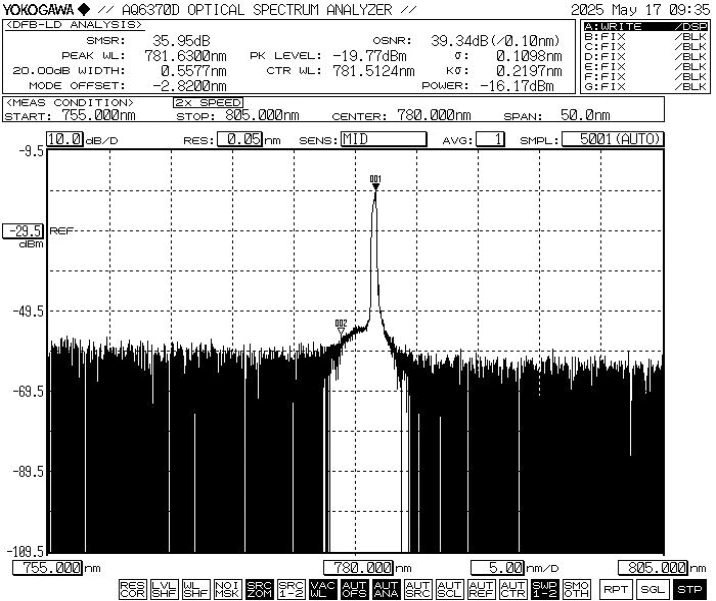

● সাধারণ বর্ণালী: 785nm, WL সহনশীলতা +/-10nm।

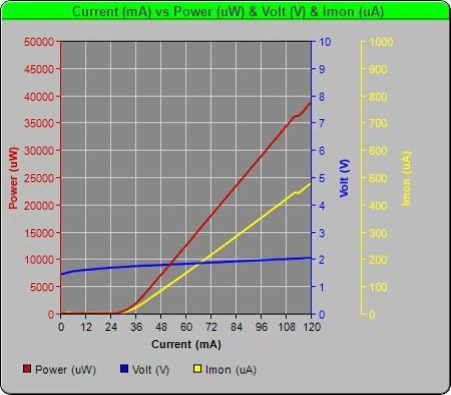

● PIV-785nm 30mW FP বাটারফ্লাই লেজার ডায়োড

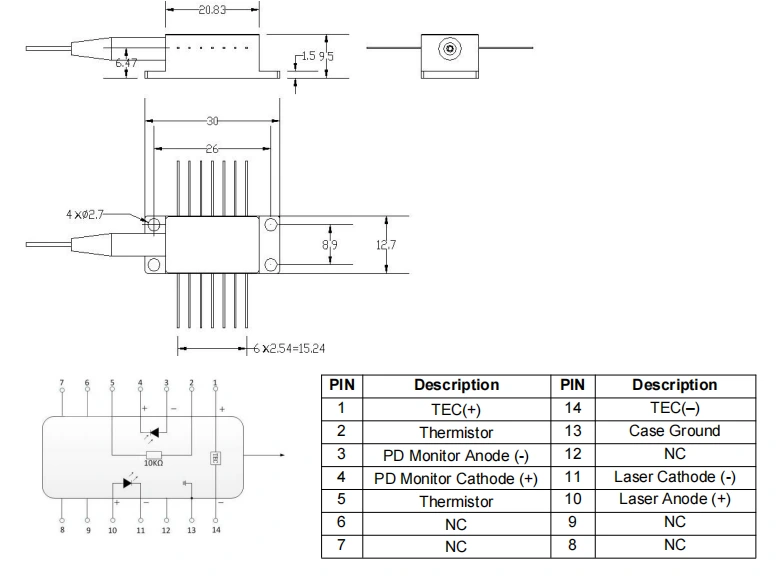

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-785nm FP বাটারফ্লাই লেজার ডায়োড
● স্ট্যান্ডার্ড আনুষাঙ্গিক
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
785nm FP বাটারফ্লাই লেজার ডায়োড |
1 |
|
2 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
*স্বতন্ত্র ডিভাইস; বিল্ট-ইন ড্রাইভার নেই (ড্রাইভার সহ মডিউল প্যাকেজ সার্কিট ঐচ্ছিক)।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-এফএক্সএক্সএক্স |
-XX |
XX |
-XX |
X |
|
এফপি লেজার ডায়োড |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW কাস্টমাইজড |
এসএম: একক মোড PM: পোলারাইজেশন বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
শূন্য: পাম্প পিন |
যেমন: BFLD-F785-30SM-FA
(অর্ডারের তথ্য: 785nm FP বাটারফ্লাই লেজার ডায়োড, 30mW আউটপুট পাওয়ার, SM Hi780 ফাইবার, FC/APC সংযোগকারী, পাম্প পিন)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● লেজার বিকিরণ বিপদ: যখন ডিভাইস অপারেশন চলছে, এটি একটি উচ্চ-তীব্রতা লেজার রশ্মি নির্গত করে। সরাসরি তাকাবেন না ফাইবার এন্ড-ফেস, কারণ এটি চোখের আঘাতের কারণ হতে পারে।
● ESD সুরক্ষা: এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল। অতএব, কঠোর বিরোধী স্ট্যাটিক সুরক্ষা ব্যবস্থা আবশ্যক প্যাকেজিং, পরিবহন এবং ব্যবহারের সময় মেনে চলতে হবে। উপরন্তু, বিদ্যুৎ সরবরাহ বৃদ্ধি রোধ করার জন্য সতর্কতা অবলম্বন করা উচিত, কারণ তা করতে ব্যর্থ হয় ডিভাইসের স্থায়ী ক্ষতি হতে পারে (যেমন, সঠিক সরঞ্জাম নিশ্চিত করুন গ্রাউন্ডিং করুন এবং একটি অ্যান্টি-স্ট্যাটিক কব্জির চাবুক পরিধান করুন)।
● ফাইবার এবং ডিভাইস হ্যান্ডলিং: অপটিক্যাল ফাইবারগুলি ভঙ্গুর। ফাইবার ব্যবহার করে ডিভাইস টানবেন না। সন্নিবেশ করার সময় বা তার সকেট থেকে ডিভাইস অপসারণ, চাপ প্রয়োগ বা টান না ডিভাইস হাউজিং পিছনে হাতা. সংযোগকারী দিয়ে সজ্জিত ডিভাইসের জন্য, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই একই সাথে উত্তোলন করা হয়েছে তা নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময়।
● পিন সোল্ডারিং প্রয়োজনীয়তা: যদি পিন সোল্ডার করা দরকার, সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয়, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ দিন নিম্নলিখিত: সোল্ডারিং প্রক্রিয়া চলাকালীন, ডিভাইসটি একটি শক্তিহীন অবস্থায় থাকতে হবে রাষ্ট্র, এবং সোল্ডারিং লোহা সঠিকভাবে গ্রাউন্ড করা আবশ্যক।
● পাওয়ার-আপ অপারেশন: পাওয়ার-আপ চলাকালীন প্রক্রিয়া, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, কারণ এটি চিপের ক্ষতি করতে পারে। পরিবর্তে, চিপের থ্রেশহোল্ডের কাছাকাছি বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন এবং তারপর ধীরে ধীরে কাঙ্খিত স্তর পর্যন্ত ছোট ইনক্রিমেন্টে বর্তমান বাড়ান পৌঁছানো হয়
● কুলিং এবং পাওয়ার-আপ সিকোয়েন্স: আগে সমস্ত উপাদান পাওয়ার আপ, প্রথমে কুলার সক্রিয় করুন, এবং তারপর এগিয়ে যান ক্রমবর্ধমান শক্তি - চিপ ওভারহিটিং এবং ওভারলোড প্রতিরোধ করার জন্য আপ পদক্ষেপ।
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।
