1. 520nm এর পরিচিতি FP বাটারফ্লাই লেজার ডায়োড
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন

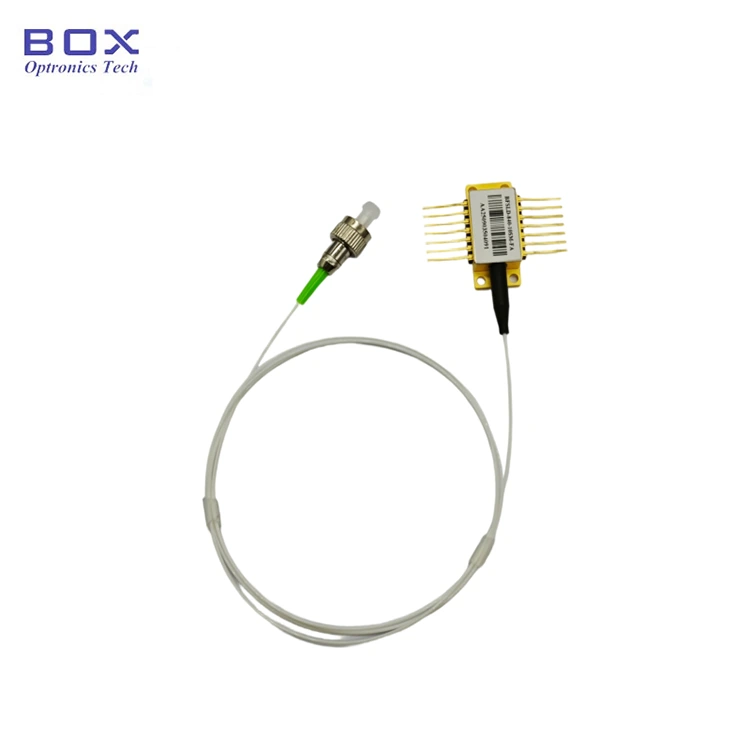

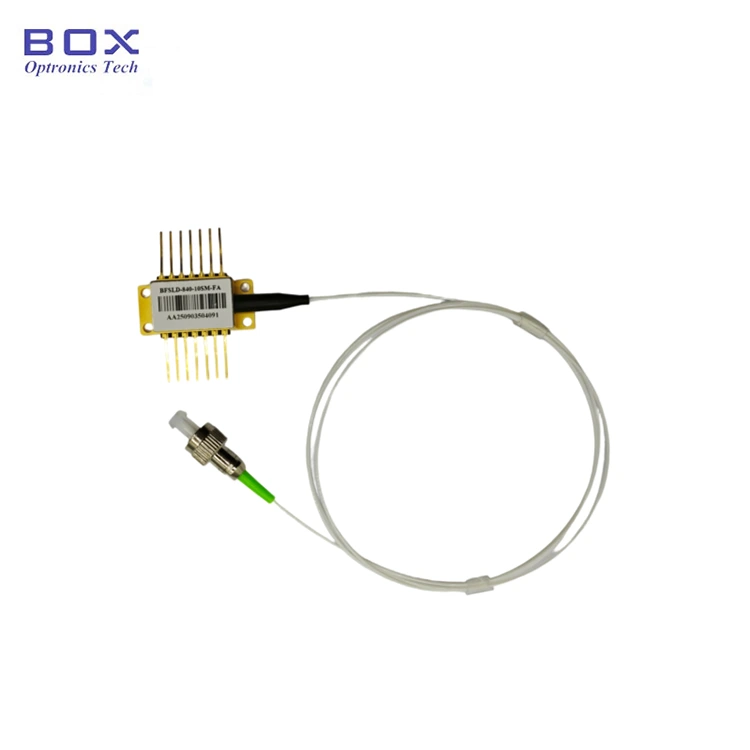

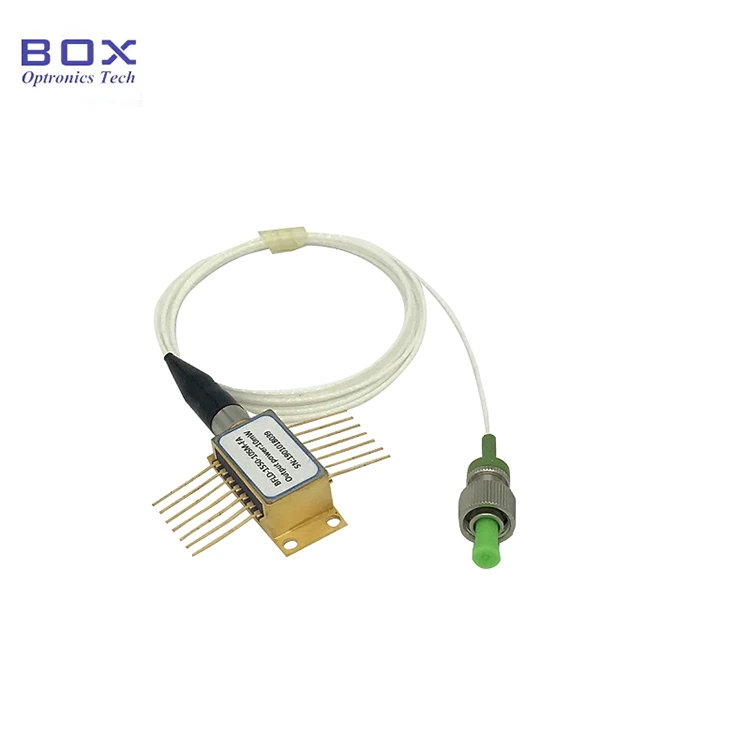

5. পণ্য বিবরণ
6. তথ্য অর্ডার
7. ডেটাশিট এবং টেস্টশিট
8. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
9. সীসা সময়
10. অপারেশন নোট
11. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর সেবা
এটি একটি 520nm FP বাটারফ্লাই লেজার ডায়োড সহ a 14-পিন প্রজাপতি প্যাকেজ। এটি একটি Fabry-Perot লেজার ডায়োড। এটি 30mW পর্যন্ত বৈশিষ্ট্যযুক্ত আউটপুট শক্তি, এবং অন্তর্নির্মিত TEC এবং থার্মিস্টার। ফাইবার টাইপ SM-460HP বা হতে পারে PM-S460-HP ফাইবার। অপটিক্যাল যন্ত্রের জন্য উপযুক্ত। যদি পিনের প্রয়োজন হয় সোল্ডারিং, সোল্ডারিং তাপমাত্রা 260 ডিগ্রি সেলসিয়াসের বেশি হওয়া উচিত নয় এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়।
|
প্যারামিটার |
প্রতীক |
অবস্থা |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
λC |
CW, 25℃ |
515 |
520 |
530 |
nm |
|
অপটিক্যাল আউটপুট শক্তি |
পিএফ |
- |
30 |
- |
- |
mW |
|
থ্রেশহোল্ড স্রোত |
আইটিএইচ |
25℃ |
- |
90 |
95 |
এমএ |
|
অপারেটিং বর্তমান |
আইওপি |
সিডব্লিউ |
- |
270 |
320 |
এমএ |
|
অপারেটিং ভোল্টেজ |
ভিওপি |
25℃ |
- |
1.1 |
2.0 |
V |
|
বর্তমান মনিটর |
ইমন |
VRM=5V |
50 |
- |
1500 |
μA |
|
MPD ডার্ক কারেন্ট |
আইডি |
VRM=5V |
- |
- |
50 |
μA |
|
থার্মিস্টর প্রতিরোধ |
আরটিএইচ |
25℃ |
9.5 |
10 |
10.5 |
kΩ |
|
থার্মিস্টার বি-মান |
β |
25℃/80℃ |
- |
3950 |
- |
K |
● SM-460HP অথবা PM-S460-HP ফাইবার;
● আউটপুট পাওয়ার আপ 30mW থেকে;
● 14-পিন TEC এবং মনিটর PD সহ BTF প্যাকেজ;
● দৃশ্যমান সবুজ আলো ফাইবার-কাপলড লেজার ডায়োড।
● অপটিক্যাল যন্ত্র;
● ফাইবার অপটিক ট্রান্সমিশন সিস্টেম;
● লেজার ইঙ্গিত।

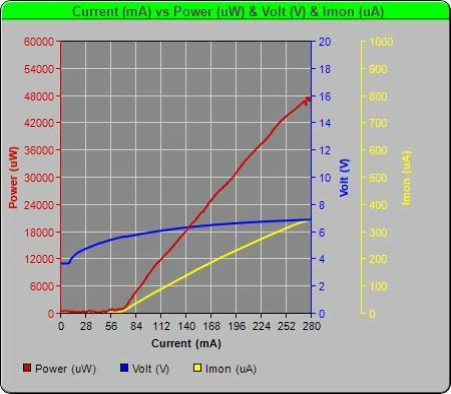

● সাধারণ বর্ণালী: PIV

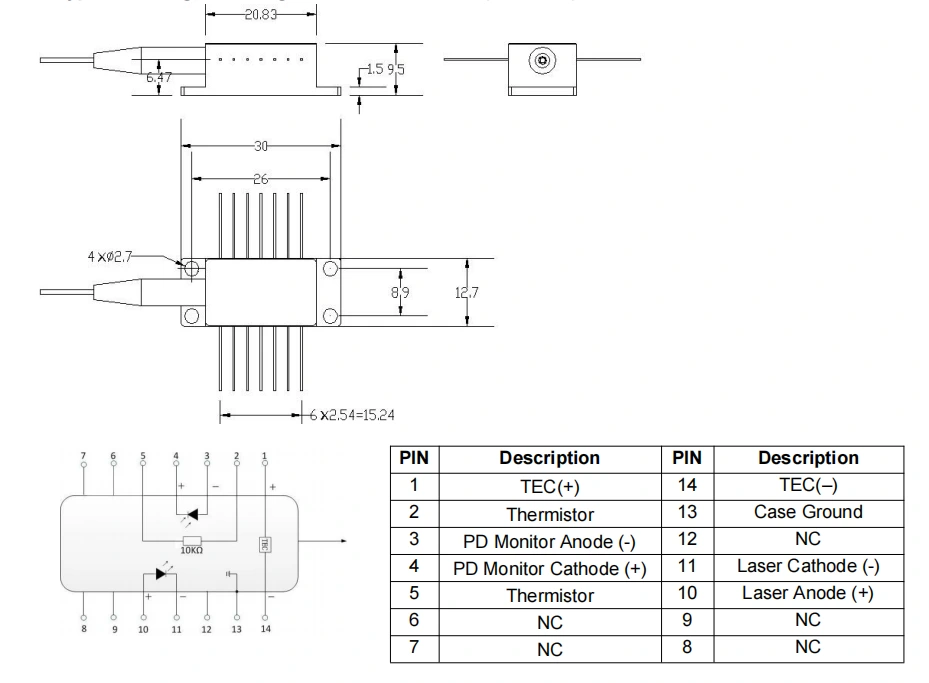

● প্যাকেজ অঙ্কন এবং পিন-আউট সংজ্ঞা (ইউনিট: মিমি)-520nm FP বাটারফ্লাই লেজার ডায়োড
● প্যাকিং উদাহরণ
|
|
আনুষাঙ্গিক |
পরিমাণ |
|
1 |
520nm FP বাটারফ্লাই লেজার ডায়োড |
1 |
|
2 |
পণ্য পরীক্ষার রিপোর্ট |
1 |
*স্বতন্ত্র ডিভাইস; বিল্ট-ইন ড্রাইভার নেই (ড্রাইভার সহ মডিউল প্যাকেজ সার্কিট ঐচ্ছিক)।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
পিন-আউট |
|
বিএফএলডি |
-এফএক্সএক্সএক্স |
-XX |
XX |
-XX |
X |
|
এফপি লেজার ডায়োড |
F488:488nm F520:520nm F532:532nm F660:660nm F785:785nm F850:850nm F1064:1064nm |
30:30mW কাস্টমাইজড |
এসএম: একক মোড PM: পোলারাইজেশন বজায় রাখা
|
এফএ: এফসি/এপিসি এসএ: SC/APC অন্যান্য |
শূন্য: পাম্প পিন |
যেমন: BFLD-F520-30SM-FA
(অর্ডার তথ্য: 520nm FP বাটারফ্লাই লেজার ডায়োড, 14-পিন প্রজাপতি প্যাকেজ, 30mW আউটপুট পাওয়ার, 460HP SM ফাইবার সহ, FC/APC সংযোগকারী)
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics ব্যবহার করার পরামর্শ দেয় EXW. আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে অনুগ্রহ করে শিপিং খরচ আগে থেকে পরিশোধ করুন পণ্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদনের জন্য এটি প্রায় 10 কার্যদিবস সময় নেয়। (যদি কিছু থাকে স্টকে, এটি দ্রুত পাঠানো হবে।)
আন্তর্জাতিক রসদ 3-5 কার্যদিবস সময় লাগতে পারে.
● অপারেটিং করার সময়, এই ডিভাইসটি একটি উচ্চ-তীব্রতার লেজার রশ্মি নির্গত করে; করতে সরাসরি ফাইবার প্রান্তের মুখের দিকে তাকাবেন না, কারণ এটি করার ফলে চোখের আঘাত হতে পারে।
● এই ডিভাইসটি ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল; অতএব, কঠোর আনুগত্য প্যাকেজিংয়ের সময় অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবস্থা প্রয়োজন, পরিবহন, এবং ব্যবহার। উপরন্তু, প্রতিরোধের জন্য সতর্কতা অবলম্বন করা আবশ্যক পাওয়ার সাপ্লাই বৃদ্ধি পায়, কারণ তা করতে ব্যর্থতার ফলে স্থায়ী ক্ষতি হতে পারে ডিভাইস (যেমন, সঠিক যন্ত্রপাতি গ্রাউন্ডিং নিশ্চিত করা এবং অ্যান্টি-স্ট্যাটিক পরা কব্জির চাবুক)।
● অপটিক্যাল ফাইবার ভঙ্গুর; ডিভাইস টানতে ফাইবার ব্যবহার করবেন না। সকেট থেকে একটি ডিভাইস সন্নিবেশ বা অপসারণ করার সময়, চাপ প্রয়োগ করবেন না অথবা ডিভাইস হাউজিং এর পিছনে অবস্থিত হাতা উপর টান. ডিভাইসের জন্য সংযোগকারী দিয়ে সজ্জিত, ডিভাইস এবং ফাইবার সংযোগকারী উভয়ই নিশ্চিত করুন ইনস্টলেশন বা অপসারণের সময় একযোগে উত্তোলন করা হয়।
● যদি পিনের সোল্ডারিং প্রয়োজন হয়, সোল্ডারিং তাপমাত্রা অবশ্যই নয় 260 ডিগ্রি সেলসিয়াসের বেশি, এবং সোল্ডারিং সময় 10 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশেষ মনোযোগ নিম্নলিখিত প্রদান করা আবশ্যক: সোল্ডারিং প্রক্রিয়ার সময়, ডিভাইসটি অবশ্যই শক্তিহীন অবস্থায় থাকতে হবে এবং সোল্ডারিং আয়রনটি অবশ্যই সঠিকভাবে হতে হবে ভিত্তি
● পাওয়ার-আপ প্রক্রিয়া চলাকালীন, সরাসরি উচ্চ প্রবাহ প্রয়োগ করবেন না, যেমন এই চিপ ক্ষতির ঝুঁকি. পরিবর্তে, বর্তমান স্তরে ডিভাইসটিকে পাওয়ার আপ করুন চিপের থ্রেশহোল্ডের কাছাকাছি, এবং তারপর ধীরে ধীরে স্রোতকে ছোট করে বাড়ান পছন্দসই স্তরে পৌঁছানো পর্যন্ত বৃদ্ধি।
● সমস্ত উপাদান পাওয়ার করার আগে, প্রথমে কুলার সক্রিয় করুন, এবং৷ তারপর চিপ ওভারহিটিং প্রতিরোধ করতে ক্রমবর্ধমান পাওয়ার-আপ পদক্ষেপ নিয়ে এগিয়ে যান এবং ওভারলোড
● ওয়ারেন্টি সময়কাল:
1 এর মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন ক্রয় থেকে বছর। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা পণ্যের মানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য প্রদান করা হবে। যাইহোক, বক্স Optronics নিম্নলিখিত বিনামূল্যে মেরামত পরিষেবা প্রত্যাখ্যান করার অধিকার ধরে রাখে ওয়ারেন্টি সময়ের মধ্যে ক্ষেত্রে:
(1) প্রাকৃতিক কারণের (যেমন, বজ্রপাত, ধুলো) বা পরিবেশগত প্রভাব।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ভুলের কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত disassembly, পরিবর্তন, বা মেরামত.
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহনের সময় ক্ষতি বা ক্ষতি।

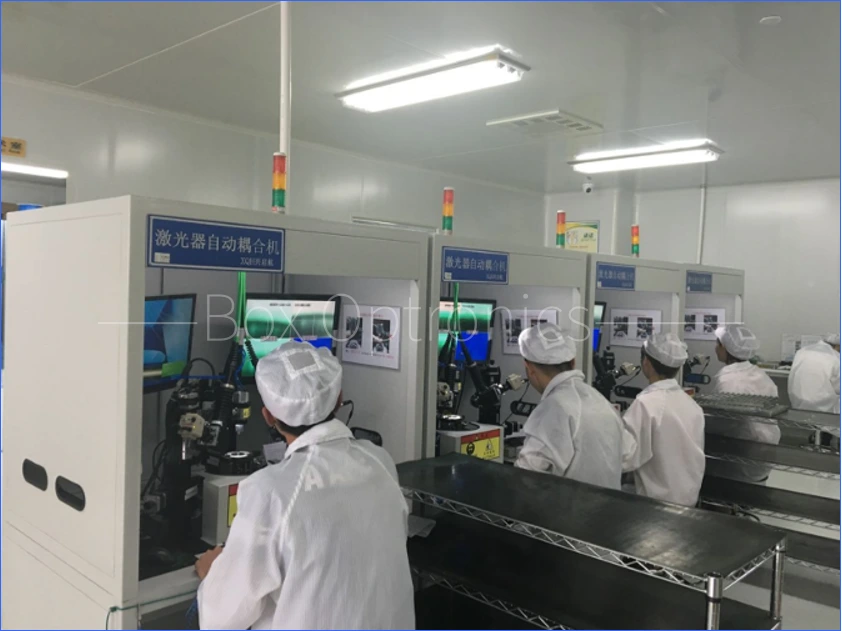

বাস্তব উত্পাদন লাইন
