840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

প্রোডাক্ট ওভারভিউ-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

বক্স অপট্রোনিক্স 840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স তৈরি করে, একটি সেমিকন্ডাক্টর অপটিক্যাল এমপ্লিফায়ার গঠন থেকে পরিবর্ধিত স্বতঃস্ফূর্ত নির্গমন (ASE) এর উপর ভিত্তি করে একটি উচ্চ-পারফরম্যান্স সক্রিয় অপটিক্যাল উপাদান, যা একটি বিস্তৃত বর্ণালী ব্যান্ডউইথ এবং নিম্ন টেম্পোরেন্স সহ উচ্চ অপটিক্যাল শক্তি প্রদান করে।

এটি লেজার ডায়োডের তুলনায় অনেক বিস্তৃত বর্ণালী বজায় রাখার সময় LED-এর তুলনায় উচ্চতর আউটপুট শক্তি সরবরাহ করে, এটিকে কম সমন্বয় এবং উচ্চ উজ্জ্বলতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

5mW ন্যূনতম আউটপুট পাওয়ার, 10nm সাধারণ 3dB ব্যান্ডউইথ এবং চমৎকার পাওয়ার স্থায়িত্ব (≤±0.02dB স্বল্প-মেয়াদী, ≤±0.05dB দীর্ঘমেয়াদী) সমন্বিত, এই 840nm SLD উত্সটি নির্ভুল ফাইবার অপটিকসিং সিস্টেম এবং ইমেজিং সিস্টেমের জন্য অপ্টিমাইজ করা হয়েছে৷ ডিভাইসটি সিস্টেম ইন্টিগ্রেশনের জন্য কমপ্যাক্ট মডিউল আকারে (70×90×18mm) এবং ল্যাবরেটরি এবং পরীক্ষার পরিবেশের জন্য বেঞ্চটপ ফর্ম (195×220×120mm) উভয় ক্ষেত্রেই পাওয়া যায়।

780-HP ফাইবার পিগটেল এবং স্ট্যান্ডার্ড হিসাবে FC/APC সংযোগকারীর সাথে সজ্জিত, পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য ঐচ্ছিক RS485 যোগাযোগ ইন্টারফেস সহ, এই SLD আলোর উত্সটি বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য বহুমুখিতা এবং নির্ভরযোগ্যতা সরবরাহ করে।

মূল বৈশিষ্ট্য-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

● উচ্চ আউটপুট শক্তি: 5mW সর্বনিম্ন

● ব্রড স্পেকট্রাল ব্যান্ডউইথ: 10nm সাধারণ (-3dB)

● পরিষ্কার বর্ণালী জন্য কম বর্ণালী লহর

● গাউসিয়ান স্পেকট্রাম প্রোফাইল

● চমৎকার শক্তি স্থায়িত্ব: ≤±0.02dB/15 মিনিট স্বল্প-মেয়াদী

● দীর্ঘমেয়াদী স্থিতিশীলতা: ≤±0.05dB/8 ঘন্টা

● 780-HP ফাইবারের সাথে ফাইবার মিলিত আউটপুট

● FC/APC সংযোগকারী মান, অন্যান্য বিকল্প উপলব্ধ

● দুটি ফর্ম ফ্যাক্টর: মডিউল এবং বেঞ্চটপ

নিরীক্ষণের জন্য RS485 যোগাযোগ ইন্টারফেস

● কম খরচে সমাধান তুলনা

● ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা: -5°C থেকে +55°C

● কমপ্যাক্ট এবং শক্তিশালী প্যাকেজ ডিজাইন

● টাচ স্ক্রিন নিয়ন্ত্রণ সহ ঐচ্ছিক বেঞ্চটপ সংস্করণ

সাধারণ অ্যাপ্লিকেশন-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

● ফাইবার অপটিক জাইরোস্কোপ (FOG)

● অপটিক্যাল কোহেরেন্স টমোগ্রাফি (OCT) সিস্টেম

● মেডিকেল ইমেজিং এবং বায়োমেডিকাল অপটিক্স

● ফাইবার অপটিক সেন্সিং সিস্টেম

● সাদা আলো ইন্টারফেরোমেট্রি

● অপটিক্যাল উপাদান পরীক্ষা এবং বৈশিষ্ট্য

● গবেষণা ও উন্নয়ন পরীক্ষাগার

● অপটিক্যাল কোহেরেন্স ডোমেন রিফ্লোমেট্রি (OCDR)

টেকনিক্যাল স্পেসিফিকেশন-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

অপটিক্যাল স্পেসিফিকেশন (T=25°C)

যান্ত্রিক এবং পরিবেশগত বিশেষ উল্লেখ

পণ্যের বিবরণ-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

একটি SLD কি?

একটি সুপারলুমিনেসেন্ট ডায়োড (SLD) হল একটি সেমিকন্ডাক্টর ব্রডব্যান্ড অপটিক্যাল সোর্স যা লেজার-ডায়োড-এর মতো ওয়েভগাইড কাঠামোতে উচ্চ অপটিক্যাল লাভ সহ পরিবর্ধিত স্বতঃস্ফূর্ত নির্গমন (ASE) এর উপর ভিত্তি করে, লেজার দোলন রোধ করার জন্য চাপা অপটিক্যাল প্রতিক্রিয়া অবস্থার অধীনে কাজ করে।

লেজার ডায়োডগুলির বিপরীতে যা একটি অনুরণিত গহ্বরের উপর নির্ভর করে, এসএলডিগুলি গহ্বরের প্রতিক্রিয়াকে দমন করার জন্য নিম্ন-প্রতিফলিত (এআর-কোটেড) দিক এবং কোণযুক্ত বা কাত ওয়েভগাইড কাঠামো নিয়োগ করে, লেজিং অ্যাকশন এড়াতে উচ্চ অপটিক্যাল লাভ সক্ষম করে।

SLD এর মূল বৈশিষ্ট্য:

• এলইডির তুলনায় উল্লেখযোগ্যভাবে উচ্চতর আউটপুট পাওয়ার এবং উজ্জ্বলতা, কম সাময়িক সমন্বয় বজায় রেখে

• একটি মসৃণ ASE বর্ণালী খামের সাথে ব্রডব্যান্ড নির্গমন

• খুব কম টেম্পোরাল কোহেরেন্স (সংক্ষিপ্ত সমন্বয় দৈর্ঘ্য), ইন্টারফেরোমেট্রিক অ্যাপ্লিকেশন যেমন OCT এর জন্য আদর্শ

• সাধারণত একক ট্রান্সভার্স-মোড ওয়েভগাইড কাঠামো দক্ষ একক-মোড ফাইবার কাপলিং সক্ষম করে

• স্পেকট্রাল আকৃতি সাধারণত আধা-গাউসিয়ান বা ডিজাইনের উপর নির্ভর করে কাস্টমাইজ করা ফ্ল্যাট-টপ প্রোফাইল হিসাবে ইঞ্জিনিয়ার করা হয়

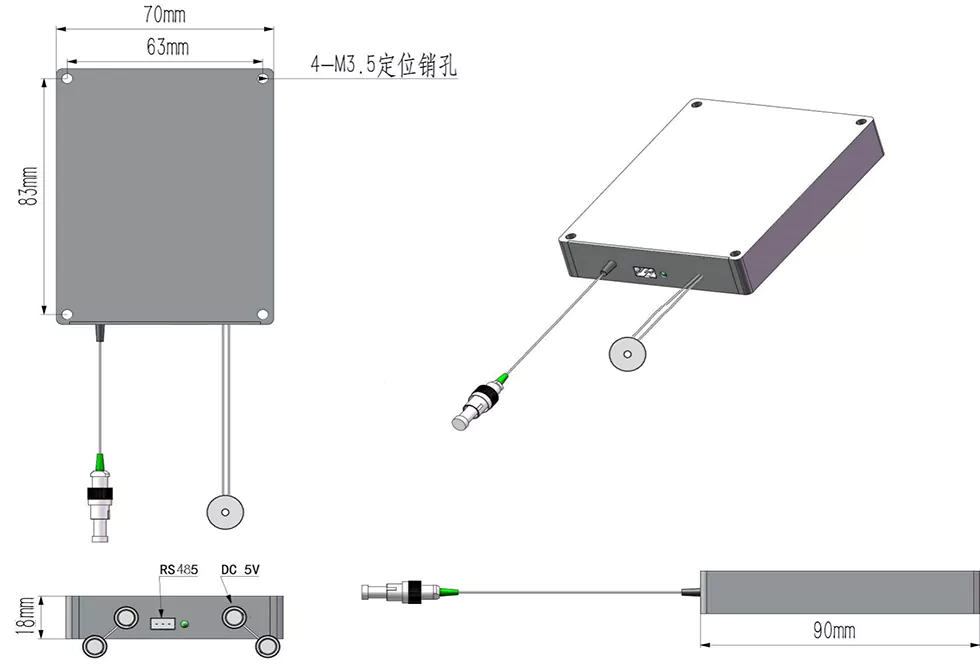

প্যাকেজের মাত্রা

840nm SLD ব্রডব্যান্ড লাইট সোর্স দুটি প্যাকেজ কনফিগারেশনে পাওয়া যায়:

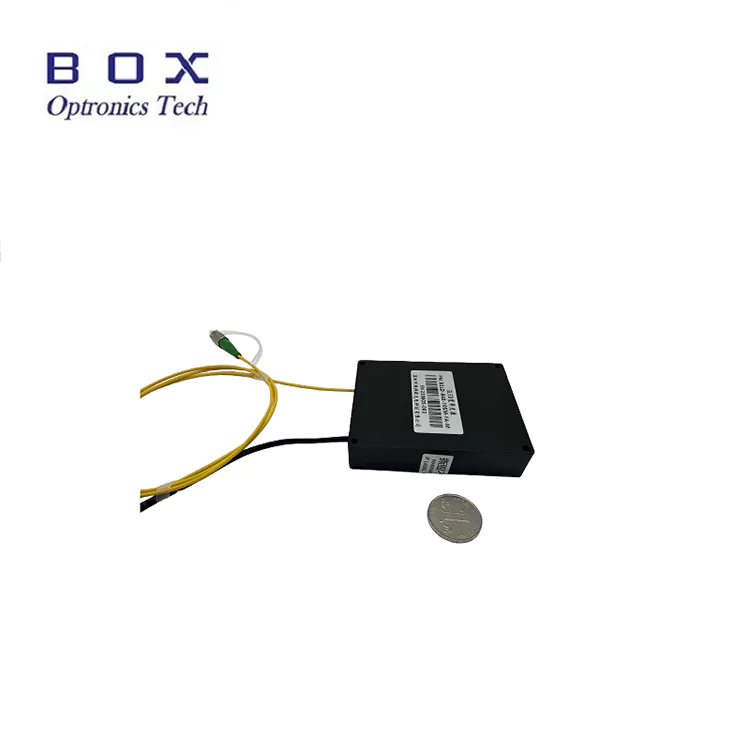

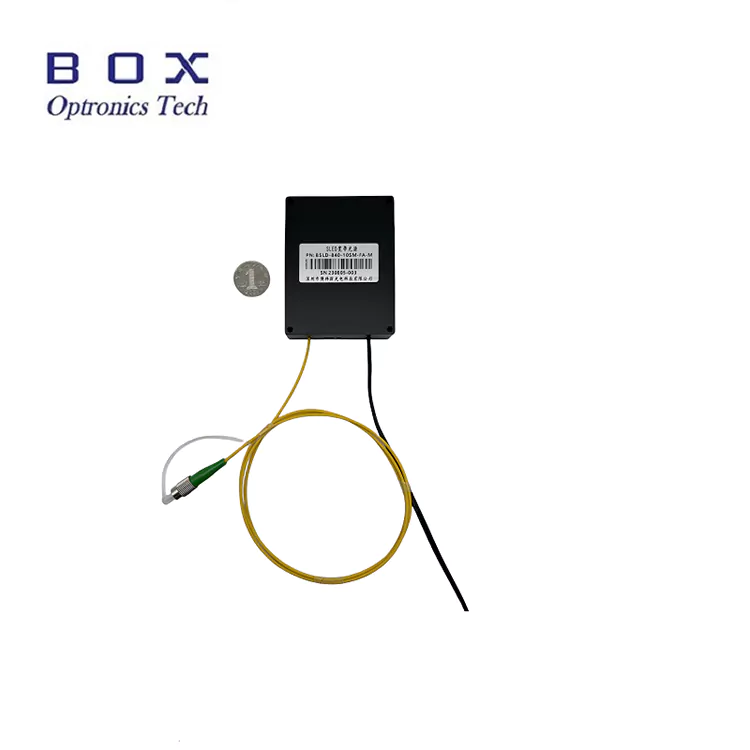

মডিউল সংস্করণ (70×90×18mm):

• সিস্টেম ইন্টিগ্রেশনের জন্য কমপ্যাক্ট, লো-প্রোফাইল ডিজাইন

• 4-M3.5 সুরক্ষিত ইনস্টলেশনের জন্য মাউন্টিং হোল

• DC পাওয়ার ইনপুট (5V বা 12V)

• RS485 যোগাযোগ পোর্ট (DB9 মহিলা)

• এফসি/এপিসি কানেক্টর সহ ফাইবার পিগটেল আউটপুট

• যন্ত্র এবং সিস্টেমে এম্বেড করার জন্য আদর্শ

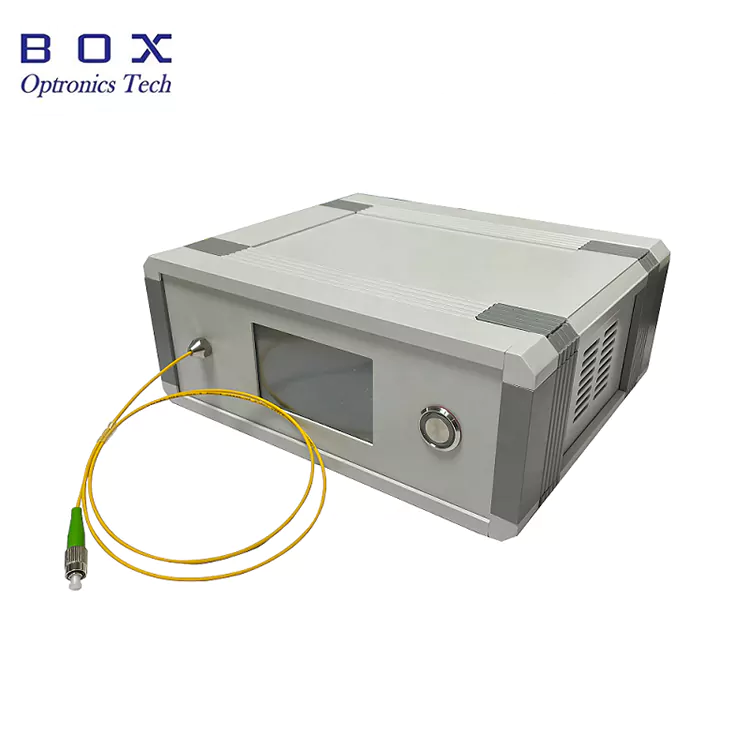

বেঞ্চটপ সংস্করণ (195×220×120mm):

• ল্যাবরেটরি ব্যবহারের জন্য ট্যাবলেটপ ফর্ম ফ্যাক্টর

• স্থিতি পর্যবেক্ষণের জন্য অন্তর্নির্মিত টাচ স্ক্রিন প্রদর্শন

• AC পাওয়ার ইনপুট (110-240V সর্বজনীন)

• RS485 যোগাযোগ পোর্ট (DB9 মহিলা)

• ফ্রন্ট প্যানেলে ফাইবার আউটপুট

• ব্যবহারে সহজ, প্লাগ-এন্ড-প্লে অপারেশন

• R&D ল্যাব এবং পরীক্ষার পরিবেশের জন্য আদর্শ

নিয়ন্ত্রণ এবং পর্যবেক্ষণ

মডিউল এবং বেঞ্চটপ সংস্করণ উভয়ই পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য RS485 যোগাযোগ ইন্টারফেস সমর্থন করে। বেঞ্চটপ সংস্করণে স্থানীয় অপারেশনের জন্য একটি অন্তর্নির্মিত টাচ স্ক্রিনও রয়েছে।

উপলব্ধ পর্যবেক্ষণ এবং নিয়ন্ত্রণ পরামিতি:

• আউটপুট পাওয়ার মনিটরিং

• বর্তমান পর্যবেক্ষণ চালান

• তাপমাত্রা পর্যবেক্ষণ

• পাওয়ার সমন্বয় (ঐচ্ছিক)

• পিসি নিয়ন্ত্রণের জন্য হোস্ট কম্পিউটার সফ্টওয়্যার (ঐচ্ছিক)

কেন বক্স অপট্রোনিক্স চয়ন করুন?

• শিপমেন্টের আগে 100% পরীক্ষার সাথে কঠোর মান নিয়ন্ত্রণ

• স্থিতিশীল বাল্ক ডেলিভারি ক্ষমতা সহ প্রতিযোগিতামূলক মূল্য

• তরঙ্গদৈর্ঘ্য, শক্তি, ব্যান্ডউইথ, ফাইবার এবং সংযোগকারীর জন্য নমনীয় কাস্টমাইজেশন বিকল্প

• 7×24 ঘন্টা প্রযুক্তিগত সহায়তা এবং দ্রুত প্রতিক্রিয়া

• DHL, UPS, এবং FedEx এক্সপ্রেস ডেলিভারির সাথে বিশ্বব্যাপী শিপিং

• মডিউল এবং বেঞ্চটপ উভয় সংস্করণই উপলব্ধ

• সিস্টেম ইন্টিগ্রেশনের জন্য ঐচ্ছিক হোস্ট সফ্টওয়্যার

• উৎপাদনের পরিমাণের জন্য নির্ভরযোগ্য দীর্ঘমেয়াদী সরবরাহ

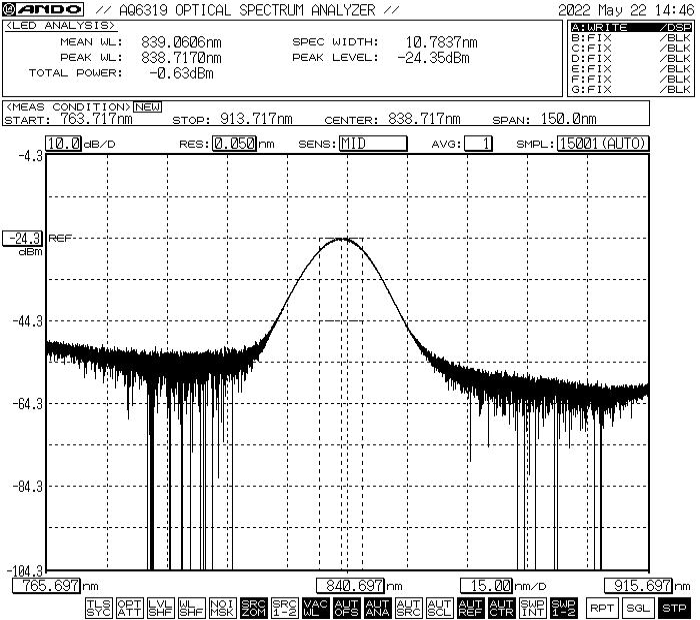

স্পেকট্রাল পারফরমেন্স-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

সাধারণ বর্ণালী প্রায় 10nm -3dB ব্যান্ডউইথ সহ 840nm এর কাছাকাছি তরঙ্গদৈর্ঘ্য প্রদর্শন করে।

*দ্রষ্টব্য: দেখানো স্পেকট্রামটি সাধারণ কর্মক্ষমতা। প্রকৃত বর্ণালী একক থেকে ইউনিটে সামান্য পরিবর্তিত হতে পারে। নির্দিষ্ট স্পেকট্রাম ডেটা বা কাস্টম স্পেকট্রাম প্রয়োজনীয়তার জন্য আমাদের সাথে যোগাযোগ করুন।

অর্ডারিং ইনফরমেশন-840nm ফাইবার কাপলড SLD ব্রডব্যান্ড লাইট সোর্স

মডেল নামকরণ

BSLD - XXX - XX - XX - X - (X)

উদাহরণ: BSLD - 840 - 51 - SM - M

840nm SLD ব্রডব্যান্ড লাইট সোর্স, 5mW আউটপুট, 10nm ব্যান্ডউইথ, 780-HP ফাইবার, মডিউল সংস্করণ, 5VDC পাওয়ার সাপ্লাই

উপলব্ধ কাস্টমাইজেশন বিকল্প

• সেন্টার তরঙ্গদৈর্ঘ্য: 840nm স্ট্যান্ডার্ড, অনুরোধের ভিত্তিতে অন্যান্য তরঙ্গদৈর্ঘ্য উপলব্ধ

• আউটপুট পাওয়ার: 5mW স্ট্যান্ডার্ড, উচ্চতর পাওয়ার বিকল্প উপলব্ধ

• স্পেকট্রাল ব্যান্ডউইথ: 10nm স্ট্যান্ডার্ড, অন্যান্য ব্যান্ডউইথ বিকল্প উপলব্ধ

• ফাইবারের প্রকার: 780-HP স্ট্যান্ডার্ড, অন্যান্য বিশেষ ফাইবার উপলব্ধ

• ফাইবার দৈর্ঘ্য: 0.5m, 1m, 1.5m, 2m (কাস্টম দৈর্ঘ্য উপলব্ধ)

• পিগটেলের ধরন: 900μm আলগা টিউব, 3.0 মিমি আলগা টিউব

• সংযোগকারীর ধরন: FC/APC স্ট্যান্ডার্ড, FC/UPC, SC/APC, LC/APC, বা কাস্টম

• প্যাকেজের ধরন: মডিউল বা বেঞ্চটপ

• পাওয়ার সাপ্লাই ভোল্টেজ: 5VDC, 12VDC (মডিউল), 110-240VAC (বেঞ্চটপ)

• অপটিক্যাল আইসোলেটর: বিল্ট-ইন আইসোলেটর বিকল্প উপলব্ধ

• যোগাযোগ ইন্টারফেস: RS485 স্ট্যান্ডার্ড, অন্যান্য ইন্টারফেস উপলব্ধ

• হোস্ট কম্পিউটার সফ্টওয়্যার: পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য উপলব্ধ

কাস্টম প্রয়োজনীয়তার জন্য, আপনার স্পেসিফিকেশন সহ আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।

ডেটাশিট এবং পরীক্ষার রিপোর্ট

প্রতিটি 840nm SLD ব্রডব্যান্ড লাইট সোর্স মাপা পারফরম্যান্স পরামিতি নথিভুক্ত করে একটি বিস্তৃত পরীক্ষার রিপোর্ট সহ পাঠানো হয়। ডেটাশিট পিডিএফ ফাইলে বিস্তারিত স্পেসিফিকেশন, কর্মক্ষমতা বক্ররেখা এবং মাত্রিক অঙ্কন রয়েছে।

• প্রতিটি ইউনিটের সাথে স্বতন্ত্র পরীক্ষার রিপোর্ট অন্তর্ভুক্ত

• প্রতিটি ইউনিটের জন্য ট্রেসযোগ্য ক্রমিক নম্বর

ডেটাশিট

উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী

উদ্ধৃতি শর্তাবলী

• EXW (প্রাক্তন কাজ): আপনার একটি DHL/UPS/FedEx অ্যাকাউন্ট থাকলে প্রস্তাবিত। আমরা আপনার অ্যাকাউন্ট ব্যবহার করে জাহাজ; কোন শিপিং খরচ আমাদের দ্বারা চার্জ করা হয়.

• DAP (স্থানে ডেলিভারি): আপনার যদি কুরিয়ার অ্যাকাউন্ট না থাকে, তাহলে আমরা প্রিপেইড ফ্রেট দিয়ে শিপিংয়ের ব্যবস্থা করতে পারি।

• অন্যান্য শর্তাবলী: আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।

পেমেন্ট শর্তাবলী

• PayPal: নমুনা এবং ছোট অর্ডারের জন্য দ্রুত এবং নিরাপদ অর্থপ্রদান

• T/T (ব্যাঙ্ক ট্রান্সফার): স্বাভাবিক প্রোডাকশন অর্ডারের জন্য স্ট্যান্ডার্ড পেমেন্ট পদ্ধতি

• আলিবাবা বাণিজ্য নিশ্চয়তা: ক্রেতার গ্যারান্টি সহ অনলাইন লেনদেনের জন্য নিরাপদ অর্ডার সুরক্ষা

• ক্রেডিট কার্ড: PayPal, Alibaba এর মাধ্যমে গৃহীত

• নমনীয় অর্থপ্রদানের শর্তাবলী: আলোচনা সাপেক্ষ

সীসা সময়

• মানক উৎপাদন: ~10-15 কার্যদিবস

• কাস্টম কনফিগারেশন: 15-20 কার্যদিবস

• ভলিউম অর্ডার: প্রোডাকশন শিডিউলের জন্য অনুগ্রহ করে যোগাযোগ করুন

• আন্তর্জাতিক শিপিং: ~3-5 কার্যদিবস (DHL/UPS/FedEx এক্সপ্রেস)

• দ্রুত পরিষেবা: অনুরোধের ভিত্তিতে উপলব্ধ

অপারেশন নোট এবং হ্যান্ডলিং

ফাইবার হ্যান্ডলিং

• তীক্ষ্ণ বাঁক বা ছিদ্র এড়িয়ে চলুন যা ফাইবারকে ক্ষতিগ্রস্ত করতে পারে

• ফাইবার পিগটেল টানবেন না বা মোচড় দেবেন না

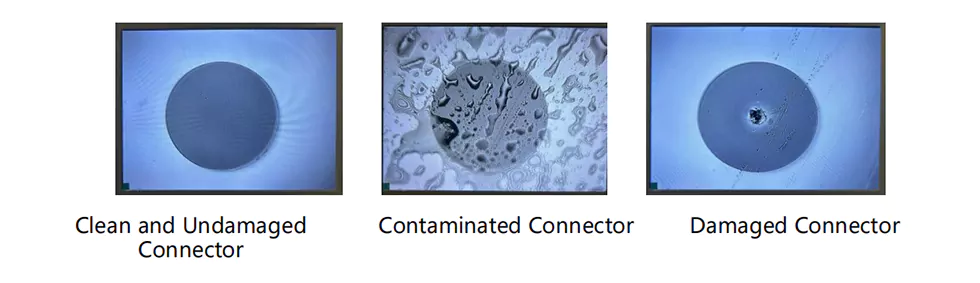

• সঠিক ক্লিনিং টুল ব্যবহার করে সংযোগের আগে ফাইবার কানেক্টর পরিষ্কার করুন

• যখন সংযোগকারী ব্যবহার না হয় তখন সর্বদা ডাস্ট ক্যাপ ব্যবহার করুন

• ব্যবহারের আগে ক্ষতির জন্য ফাইবার এন্ড-ফেস পরিদর্শন করুন

ক্ষমতা এবং অপারেশন বিবেচনা

• সংযোগ করার আগে সঠিক পাওয়ার সাপ্লাই ভোল্টেজ নিশ্চিত করুন

• সর্বোচ্চ ড্রাইভ কারেন্ট বা পাওয়ার রেটিং অতিক্রম করবেন না

• একটানা অপারেশনের জন্য সঠিক হিট সিঙ্কিং ব্যবহার করুন

• ফাইবার সংযোগ/সংযোগ বিচ্ছিন্ন করার আগে পাওয়ার বন্ধ করুন

• পাওয়ার চালু করার সময় সরাসরি ফাইবার আউটপুটের দিকে তাকাবেন না
