1. 1550nm SLD ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউলের পরিচিতি
2. প্রযুক্তিগত বিশেষ উল্লেখ
3. পণ্য বৈশিষ্ট্য
4. সাধারণ অ্যাপ্লিকেশন
5. পণ্যের বিবরণ
6. নিরাপদ অপারেশন গাইড
7. অর্ডার তথ্য
8. ডেটাশিট এবং টেস্টশিট
9. উদ্ধৃতি এবং অর্থপ্রদানের শর্তাবলী
10. সীসা সময়
11. অপারেশন নোট এবং রক্ষণাবেক্ষণ
12. গুণমান নিশ্চিতকরণ এবং বিক্রয়োত্তর পরিষেবা

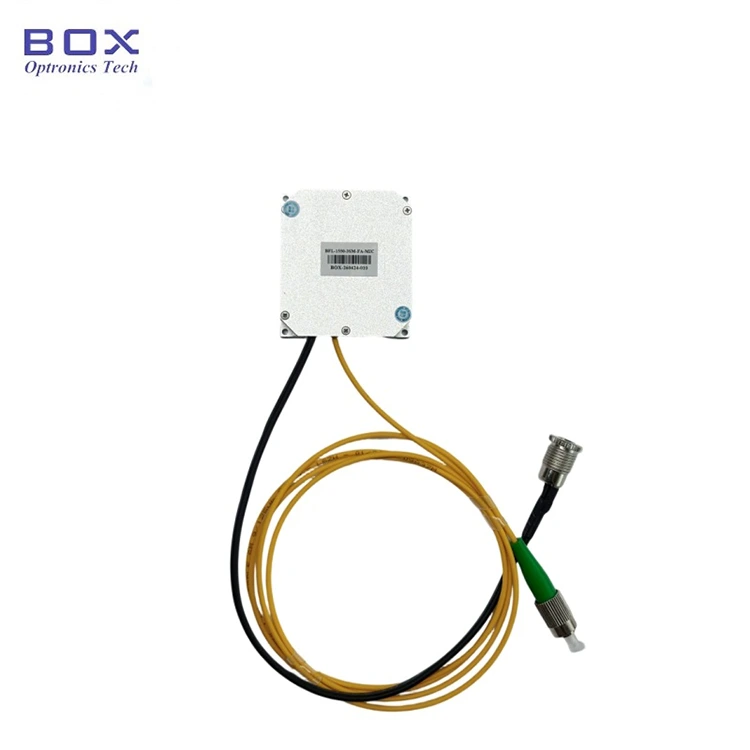

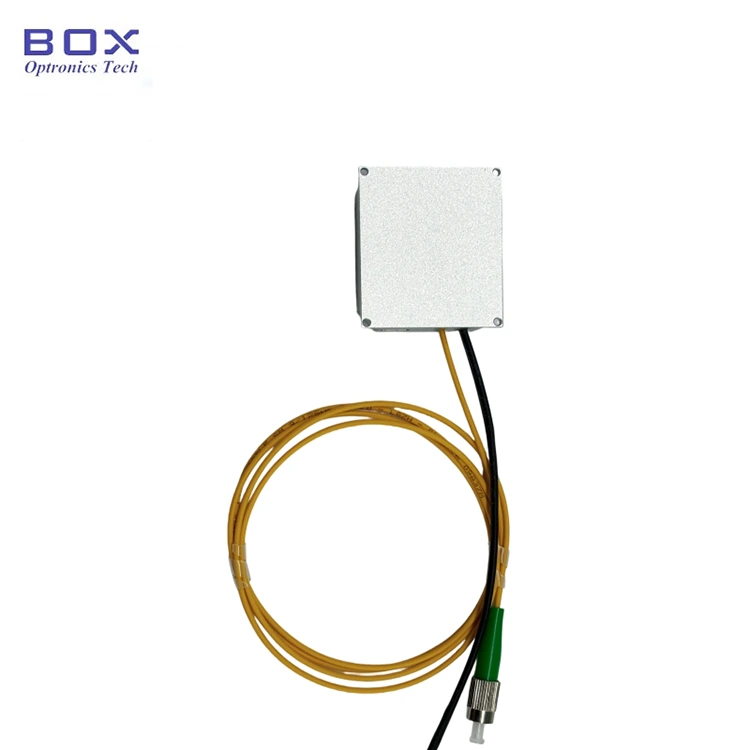

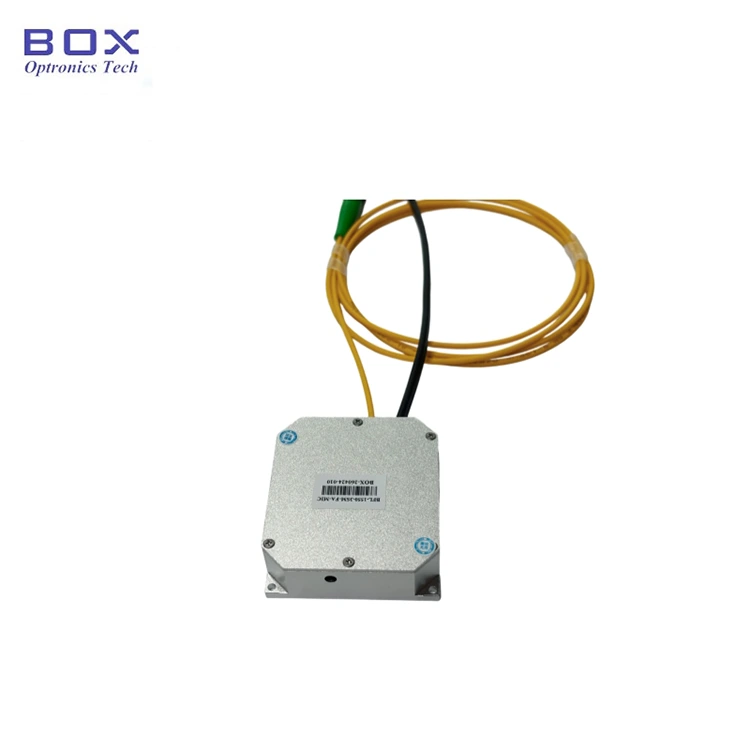

এটি একটি 1550nm SLD ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল যা সুপারলুমিনেসেন্ট ডায়োড প্রযুক্তি গ্রহণ করে, আউটপুট পাওয়ার 3mW এবং 10mW ঐচ্ছিক, 30nm-এর বেশি -3dB ব্যান্ডউইথ, ফ্ল্যাট স্পেকট্রাম, কম রিপল এবং চমৎকার দীর্ঘমেয়াদী স্থিতিশীলতা। এসএম ফাইবার এবং পিএম ফাইবার পাওয়া যায়। এটি সিস্টেম ইন্টিগ্রেশনের জন্য RS485 যোগাযোগ ইন্টারফেস এবং পর্যবেক্ষণ সফ্টওয়্যার সমর্থন করে। কমপ্যাক্ট মাত্রা মাত্র 46.6x51.6x15 মিমি।
|
পরামিতি |
ইউনিট |
মূল্যবোধ |
নোট |
|
|
অপারেটিং তরঙ্গদৈর্ঘ্য |
nm |
1550 |
±20 |
|
|
আউটপুট শক্তি |
mW |
>3 |
>10 |
|
|
-3dB ব্যান্ডউইথ |
nm |
>30 |
|
|
|
স্বল্পমেয়াদী স্থিতিশীলতা |
dB |
≤±0.02/15 মিনিট |
|
|
|
দীর্ঘমেয়াদী স্থিতিশীলতা |
dB |
≤±0.05/8 ঘন্টা |
|
|
|
অপটিক্যাল আইসোলেটর |
dB |
ছাড়া |
মডিউল |
|
|
পিগটেল ফাইবার |
- |
SMF-28e/PM1550 |
এফসি/এপিসি |
|
|
যোগাযোগ ইন্টারফেস |
- |
DB9 মহিলা(RS485) |
মডিউল |
|
|
পাওয়ার সাপ্লাই |
- |
5VDC, <15W |
মডিউল |
|
|
মাত্রা |
মিমি |
46.6(W)×51.6(D)×15(H) |
মডিউল |
|
|
অপারেটিং তাপমাত্রা |
℃ |
-5 ~ +55 |
|
|
|
অপারেটিং আর্দ্রতা |
% |
0~70% |
|
|
● ছোট আকার; l
● প্রশস্ত বর্ণালী;
● নিম্ন বর্ণালী লহর;
● DB9 Female(RS485) যোগাযোগ সহজ ইন্টিগ্রেশনের জন্য।
● অপটিক্যাল কোহেরেন্স টমোগ্রাফি (OCT);
● মেডিকেল ইমেজিং;
● ফাইবার অপটিকগাইরোস্কোপ (FOG)।

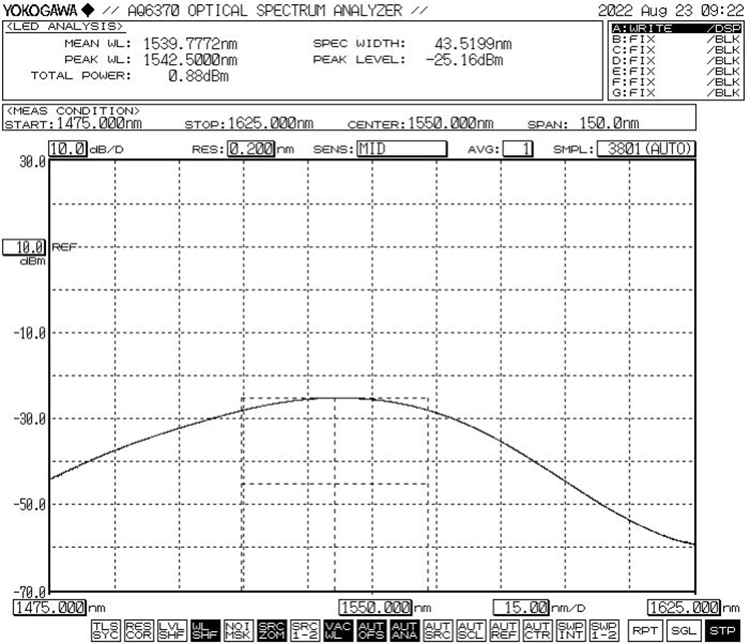

● সাধারণ বর্ণালী: -3dB ব্যান্ডউইথ মিন.30nm

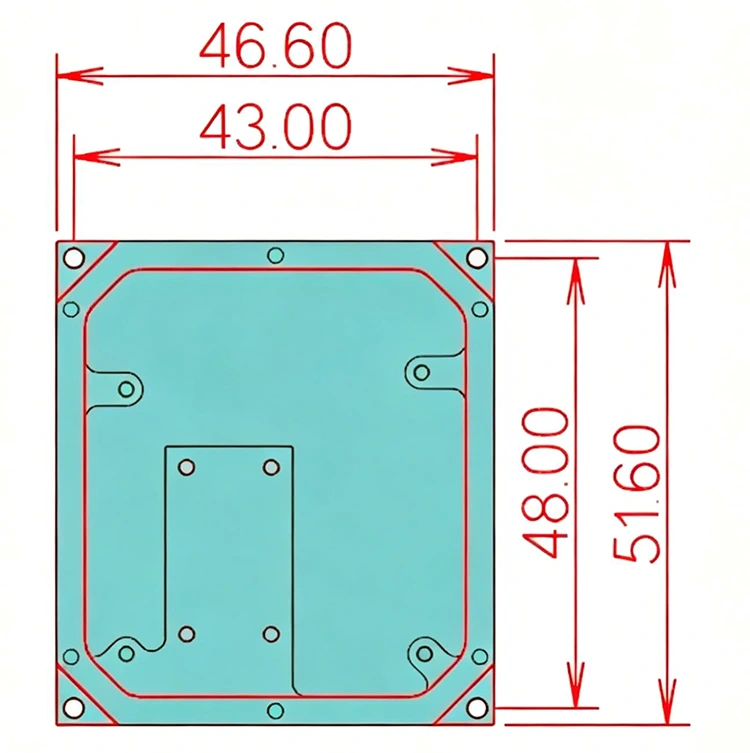

● মাত্রা(মিমি): 46.6(W)×51.6(D)×15(H)
ধাপ 1। আনপ্যাকিং: সমাবেশের আগে, সমস্ত আনুষাঙ্গিক সম্পূর্ণ কিনা তা পরীক্ষা করুন।
ধাপ 2। পাওয়ার সাপ্লাই: একটি DC সুইচিং পাওয়ার সাপ্লাই বা একটি নিয়ন্ত্রিত পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত যা তাদের পাওয়ার সাপ্লাই প্রয়োজনীয়তা পূরণ করে। শুধুমাত্র মূল মিলে যাওয়া পাওয়ার অ্যাডাপ্টার (DC5V বা DC12V) ব্যবহার করুন। অনুপযুক্ত পাওয়ার অ্যাডাপ্টার আলোর উৎসের ক্ষতি করতে পারে। (পাওয়ার অ্যাডাপ্টার স্থানীয় ভোল্টেজ মান অনুযায়ী সরবরাহ করা হয়।)
ধাপ3. কানেক্টিং আউটপুট ফাইবার: ফাইবার কানেক্টর বা ফ্ল্যাঞ্জে ডাস্ট ক্যাপ খুলুন, ফাইবারের প্রান্তের মুখটি পরীক্ষা করুন এবং ফাইবারটিকে সংযুক্ত করুন বা ফাইবারটিকে ডিভাইস বা পাওয়ার মিটারের সাথে স্প্লাইস করুন যাতে কোনও দূষণ এবং ক্ষতি নেই তা নিশ্চিত করার পরে পরীক্ষা করা হবে।
সেটপি৪. হোস্ট কম্পিউটারের সাথে সংযোগ করুন: 1550nm SLD ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল এবং কম্পিউটার সংযোগ করতে গ্রীন পোর্ট কেবল এবং USB-RS485 DB9 ডেটা কেবল ব্যবহার করুন; USB-RS485 সিরিয়াল পোর্ট ডেটা কেবল সনাক্ত করতে কম্পিউটারকে প্রথমে একটি ডেডিকেটেড সিরিয়াল পোর্ট ড্রাইভার ইনস্টল করতে হবে, অন্যথায় হোস্ট কম্পিউটার সফ্টওয়্যার এবং আলোর উত্স মডিউল সঠিকভাবে সংযুক্ত এবং যোগাযোগ করা যাবে না। ড্রাইভারের জন্য অনুগ্রহ করে বক্স অপট্রোনিক্সকে জিজ্ঞাসা করুন।
ধাপ5. কন্ট্রোল সফ্টওয়্যার: বক্স অপট্রোনিক্স 1550nm SLD ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউলের এলডি কারেন্ট এবং এলডি তাপমাত্রা নিয়ন্ত্রণ করতে সিরিয়াল কমান্ড বা পিসি সফ্টওয়্যার সরবরাহ করে। সঠিক পোর্ট চয়ন করুন, বর্তমান এবং তাপমাত্রা সেট করুন, তারপর খোলা বোতামে ক্লিক করুন। (ক্ষতি রোধ করতে, প্রাথমিক অপারেশনে ধীরে ধীরে ড্রাইভ কারেন্ট বাড়ান। অবিলম্বে সম্পূর্ণ কারেন্ট প্রয়োগ করবেন না।)
ধাপ6. ব্যবহারের পরে, বন্ধ বোতামে ক্লিক করুন, পাওয়ার সাপ্লাই বন্ধ করুন এবং ফাইবার সংযোগ বিচ্ছিন্ন করুন।
|
নাম |
তরঙ্গদৈর্ঘ্য |
আউটপুট শক্তি |
ফাইবার টাইপ |
সংযোগকারী |
মাত্রা |
|
বিএসএলডি |
-XXX |
-XX |
XX |
-XX |
-এক্স |
|
এসএলডি লাইটসোর্স |
1550:1550nm |
03:03mW 10:10mW |
SM:SMF-28e PM:PM1550 |
FA:FC/APC অন্যান্য |
MIC: মাইক্রো-মডিউল |
যেমন: BSLD-1550-10SM-FA-MIC
(অর্ডার তথ্য: 1550nm SLD ব্রডব্যান্ড লাইট সোর্স মাইক্রো-মডিউল, 10mW আউটপুট পাওয়ার, SMF-28e ফাইবার সহ, FC/APC সংযোগকারী)।
অন্যান্য কাস্টমাইজড প্রয়োজনীয়তার জন্য, অনুগ্রহ করে যোগাযোগ করুন: sales06@boxoptronics.com
● উদ্ধৃতির শর্তাবলী
(1) EXW:
আপনার যদি একটি DHL/ UPS/ FedEx অ্যাকাউন্ট থাকে, Box Optronics EXW ব্যবহার করার পরামর্শ দেয়। আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ; আমরা শিপিং খরচ চার্জ করি না।
(2) DAP:
আপনার যদি কোনো অ্যাকাউন্ট না থাকে, তাহলে পণ্যের জন্য শিপিং খরচ প্রিপে করুন।
(3) অন্যান্য
● অর্থপ্রদানের শর্তাবলী
পেপ্যাল এবং টি/টি উপলব্ধ।
উত্পাদন: 10-15 কর্মদিবস। (যদি কিছু স্টকে থাকে তবে এটি দ্রুত প্রেরণ করা হবে।)
আন্তর্জাতিক সরবরাহ: 3-5 কার্যদিবস।
● একটি লিন্ট-ফ্রি ওয়াইপ দিয়ে ফাইবার সংযোগকারীগুলি পরিষ্কার করুন এবং সংযোগের আগে একটি ফাইবার এন্ড-ফেস ডিটেক্টর দিয়ে পরিদর্শন করুন৷ এন্ড-ফেস বার্ন এড়াতে সর্বদা বিদ্যুৎ ছাড়া ফাইবার সংযোগ/বিচ্ছিন্ন করুন। ফাইবার অপটিক সংযোগকারী ধুলো ক্যাপ দিয়ে আবৃত করা আবশ্যক.
● আউটপুট ফাইবারকে অন্য ফাইবারের সাথে সংযুক্ত করার প্রয়োজন হলে, এটি একটি ফিউশন স্প্লাইসার ব্যবহার করার পরামর্শ দেওয়া হয়।
● অনুগ্রহ করে আর্দ্রতা, ধুলো এবং ক্ষয়ের বিরুদ্ধে সতর্কতা অবলম্বন করুন; একটি শুকনো জায়গায় সংরক্ষণ করুন।

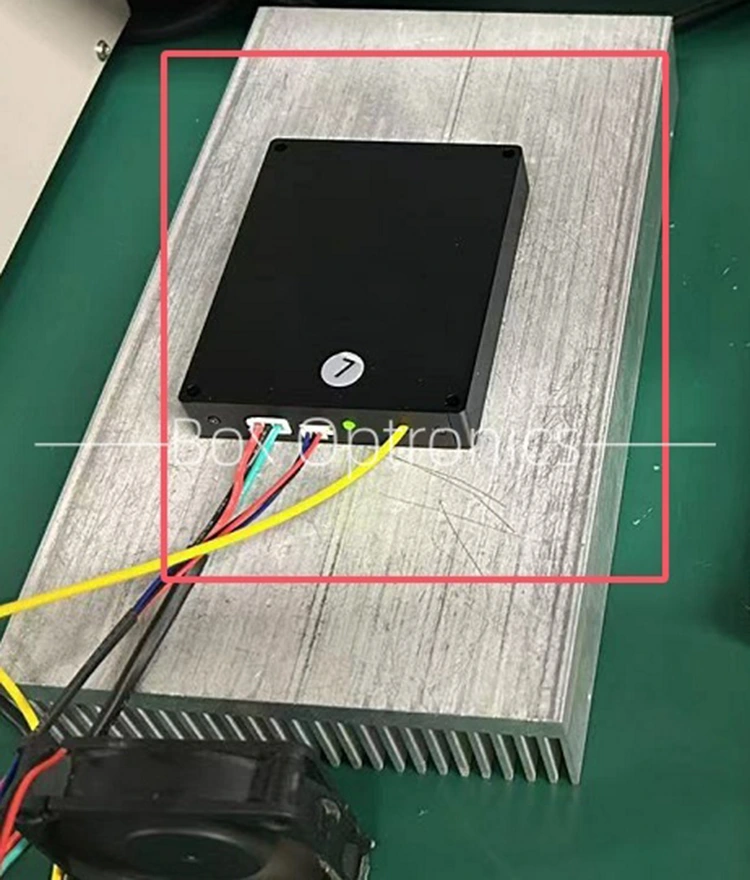

● দীর্ঘমেয়াদী ব্যবহার করার সময়, এটি একটি হিট সিঙ্কে রাখুন।
● ওয়ারেন্টি সময়কাল:
ক্রয় থেকে 1 বছরের মধ্যে অ-মানব-প্ররোচিত ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন। প্রদত্ত রক্ষণাবেক্ষণ পরিষেবা 1 বছর পরে উপলব্ধ।
● বিনামূল্যে ওয়ারেন্টি থেকে বাদ:
বিনামূল্যের ওয়ারেন্টি সময়কালে, পণ্যের গুণমানের সমস্যাগুলির কারণে সৃষ্ট ত্রুটিগুলির জন্য বিনামূল্যে মেরামত বা প্রতিস্থাপন পরিষেবা প্রদান করা হবে। যাইহোক, Box Optronics নিম্নলিখিত ক্ষেত্রে ওয়ারেন্টি সময়ের মধ্যে বিনামূল্যে মেরামতের পরিষেবা প্রত্যাখ্যান করার অধিকার রাখে:
(1) প্রাকৃতিক কারণ (যেমন, বজ্রপাত, ধূলিকণা) বা পরিবেশগত প্রভাব দ্বারা সৃষ্ট ক্ষতি।
(2) ব্যবহারকারীর দ্বারা অনুপযুক্ত অপারেশনের কারণে ত্রুটি।
(3) মানুষের ত্রুটির কারণে সুস্পষ্ট শারীরিক ক্ষতি।
(4) অননুমোদিত বিচ্ছিন্নকরণ, পরিবর্তন বা মেরামত।
(5) হাউজিং এর উপর পরিবর্তিত বা অসম্পূর্ণ ওয়ারেন্টি লেবেল।
(6) পরিবহণের সময় ক্ষতি বা ক্ষতি।
